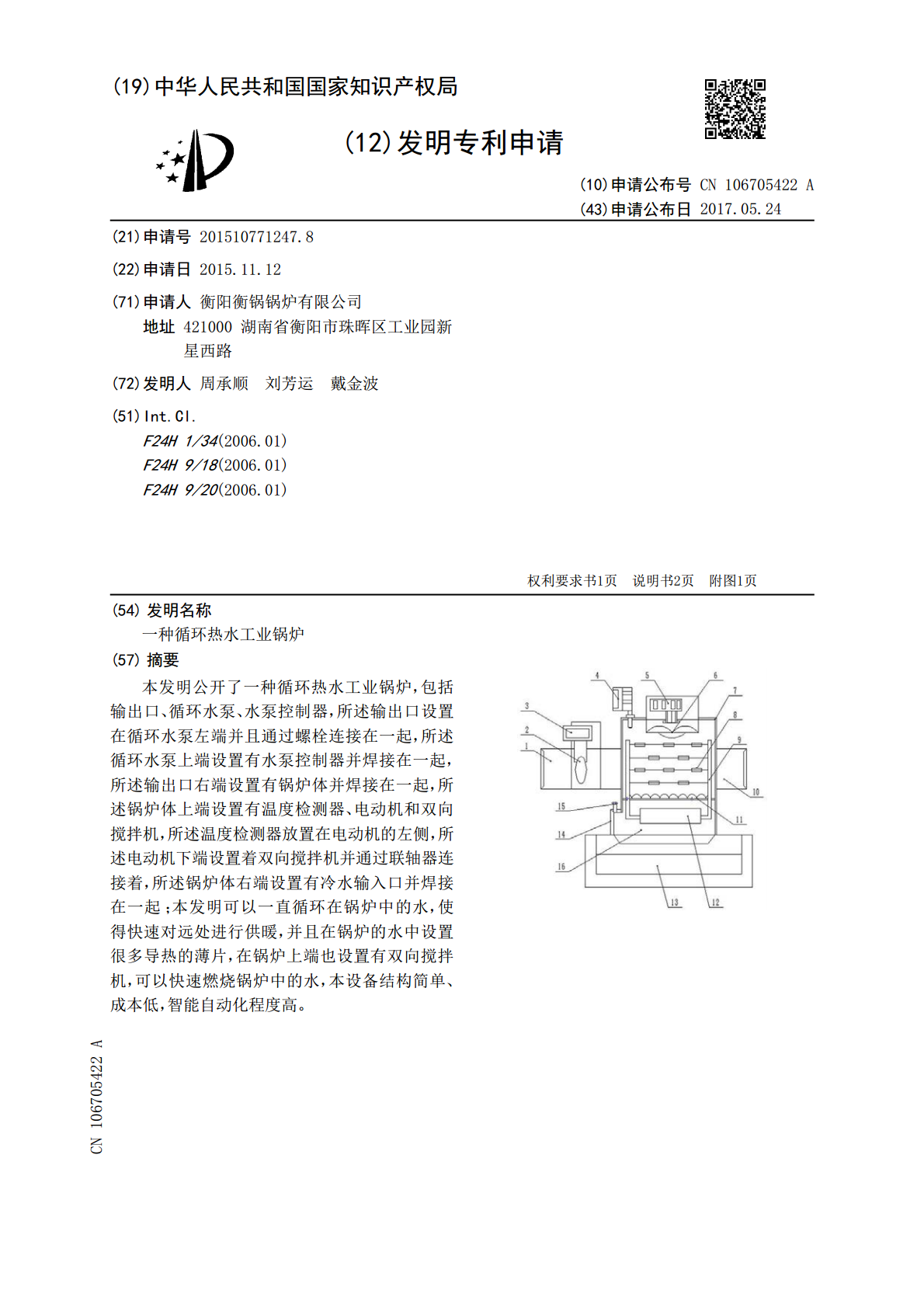

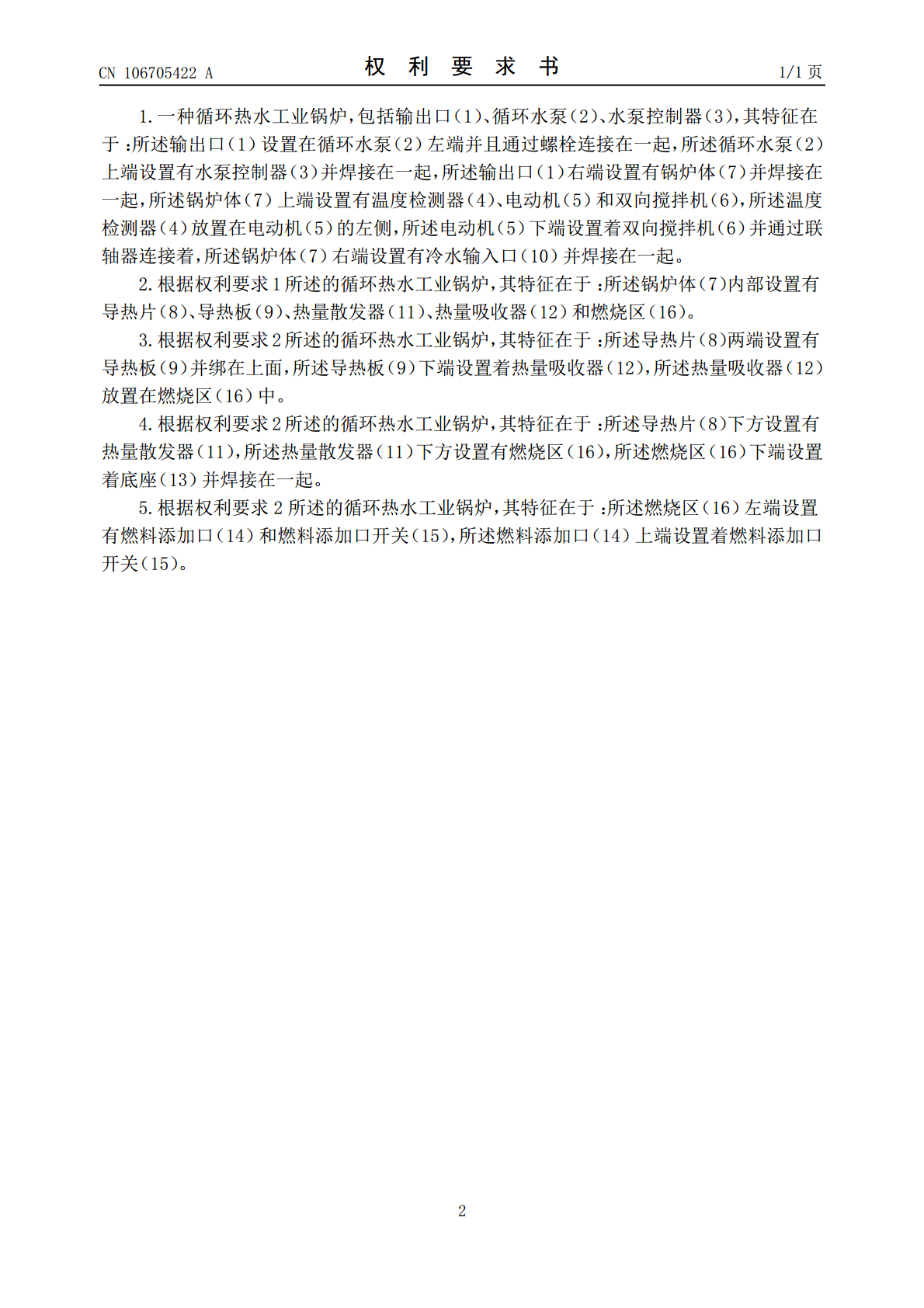

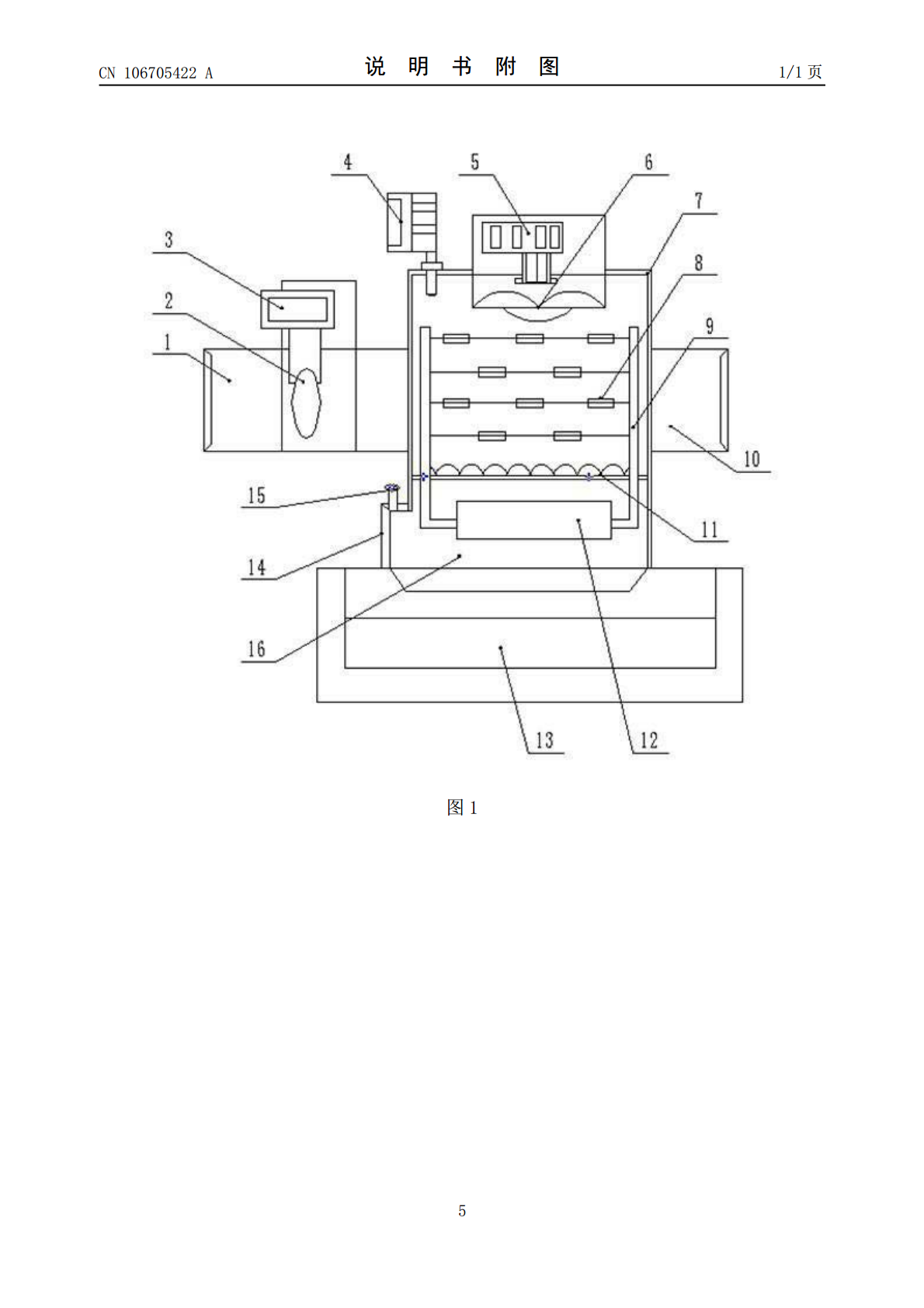

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106705422A(43)申请公布日2017.05.24(21)申请号201510771247.8(22)申请日2015.11.12(71)申请人衡阳衡锅锅炉有限公司地址421000湖南省衡阳市珠晖区工业园新星西路(72)发明人周承顺刘芳运戴金波(51)Int.Cl.F24H1/34(2006.01)F24H9/18(2006.01)F24H9/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种循环热水工业锅炉(57)摘要本发明公开了一种循环热水工业锅炉，包括输出口、循环水泵、水泵控制器，所述输出口设置在循环水泵左端并且通过螺栓连接在一起，所述循环水泵上端设置有水泵控制器并焊接在一起，所述输出口右端设置有锅炉体并焊接在一起，所述锅炉体上端设置有温度检测器、电动机和双向搅拌机，所述温度检测器放置在电动机的左侧，所述电动机下端设置着双向搅拌机并通过联轴器连接着，所述锅炉体右端设置有冷水输入口并焊接在一起；本发明可以一直循环在锅炉中的水，使得快速对远处进行供暖，并且在锅炉的水中设置很多导热的薄片，在锅炉上端也设置有双向搅拌机，可以快速燃烧锅炉中的水，本设备结构简单、成本低，智能自动化程度高。CN106705422ACN106705422A权利要求书1/1页1.一种循环热水工业锅炉，包括输出口（1）、循环水泵（2）、水泵控制器（3），其特征在于：所述输出口（1）设置在循环水泵（2）左端并且通过螺栓连接在一起，所述循环水泵（2）上端设置有水泵控制器（3）并焊接在一起，所述输出口（1）右端设置有锅炉体（7）并焊接在一起，所述锅炉体（7）上端设置有温度检测器（4）、电动机（5）和双向搅拌机（6），所述温度检测器（4）放置在电动机（5）的左侧，所述电动机（5）下端设置着双向搅拌机（6）并通过联轴器连接着，所述锅炉体（7）右端设置有冷水输入口（10）并焊接在一起。2.根据权利要求1所述的循环热水工业锅炉，其特征在于：所述锅炉体（7）内部设置有导热片（8）、导热板（9）、热量散发器（11）、热量吸收器（12）和燃烧区（16）。3.根据权利要求2所述的循环热水工业锅炉，其特征在于：所述导热片（8）两端设置有导热板（9）并绑在上面，所述导热板（9）下端设置着热量吸收器（12），所述热量吸收器（12）放置在燃烧区（16）中。4.根据权利要求2所述的循环热水工业锅炉，其特征在于：所述导热片（8）下方设置有热量散发器（11），所述热量散发器（11）下方设置有燃烧区（16），所述燃烧区（16）下端设置着底座（13）并焊接在一起。5.根据权利要求2所述的循环热水工业锅炉，其特征在于：所述燃烧区（16）左端设置有燃料添加口（14）和燃料添加口开关（15），所述燃料添加口（14）上端设置着燃料添加口开关（15）。2CN106705422A说明书1/2页一种循环热水工业锅炉技术领域[0001]本发明涉及工业锅炉领域，具体为一种循环热水工业锅炉。背景技术[0002]目前，我国生产中药熏洗机行业发展迅速，用于中药熏洗机的装置也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案。申请号为201420828652.X的中国专利，具体内容为：本发明公开了一种热水工业锅炉，包括由锅筒、下降管、上集箱、下集箱以及辐射受热面构成的水循环回路，所述锅筒位于锅炉的顶部，所述下降管的上端与锅筒相连，所述下降管的下端与下集箱相连，所述下降管布置在煤粉热水工业锅炉外，所述辐射受热面由布置在炉内的上升管组成，所述上升管内的工质密度比下降管内水的密度小。本发明的热水工业锅炉，采用自然循环方式的煤粉热水工业锅炉，不需要循环泵，连续工作稳定可靠，节省了大量的厂用电，大大提高了工作稳定性和经济效益。本新型结构含有上述专利有的优点，但是上述专利并快速燃烧水和均匀分布水温的功能，与传统的工业锅炉相比只从结构上增加了一些零件以此来提高水循环的流量，而在整个流程的适合度上并未做任何处理，使得在实际操作生产的过程中并不能达到预期的效果，而且由于结构过分复杂的要求致使制造手工成分太高，成本大幅度提高，对成本及效率的实际预算不成正比，不适合推广运用。综上所述，所以我设计了一种循环热水工业锅炉。发明内容[0003]本发明的目的在于提供一种循环热水工业锅炉，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种循环热水工业锅炉，包括输出口、循环水泵、水泵控制器，所述输出口设置在循环水泵左端并且通过螺栓连接在一起，所述循环水泵上端设置有水泵控制器并焊接在一起，所述输出口右端设置有锅炉体并焊接在一起，所述锅炉体上端设置有温度检测器、电动机和双向搅拌机，所述温度检测器放置在
