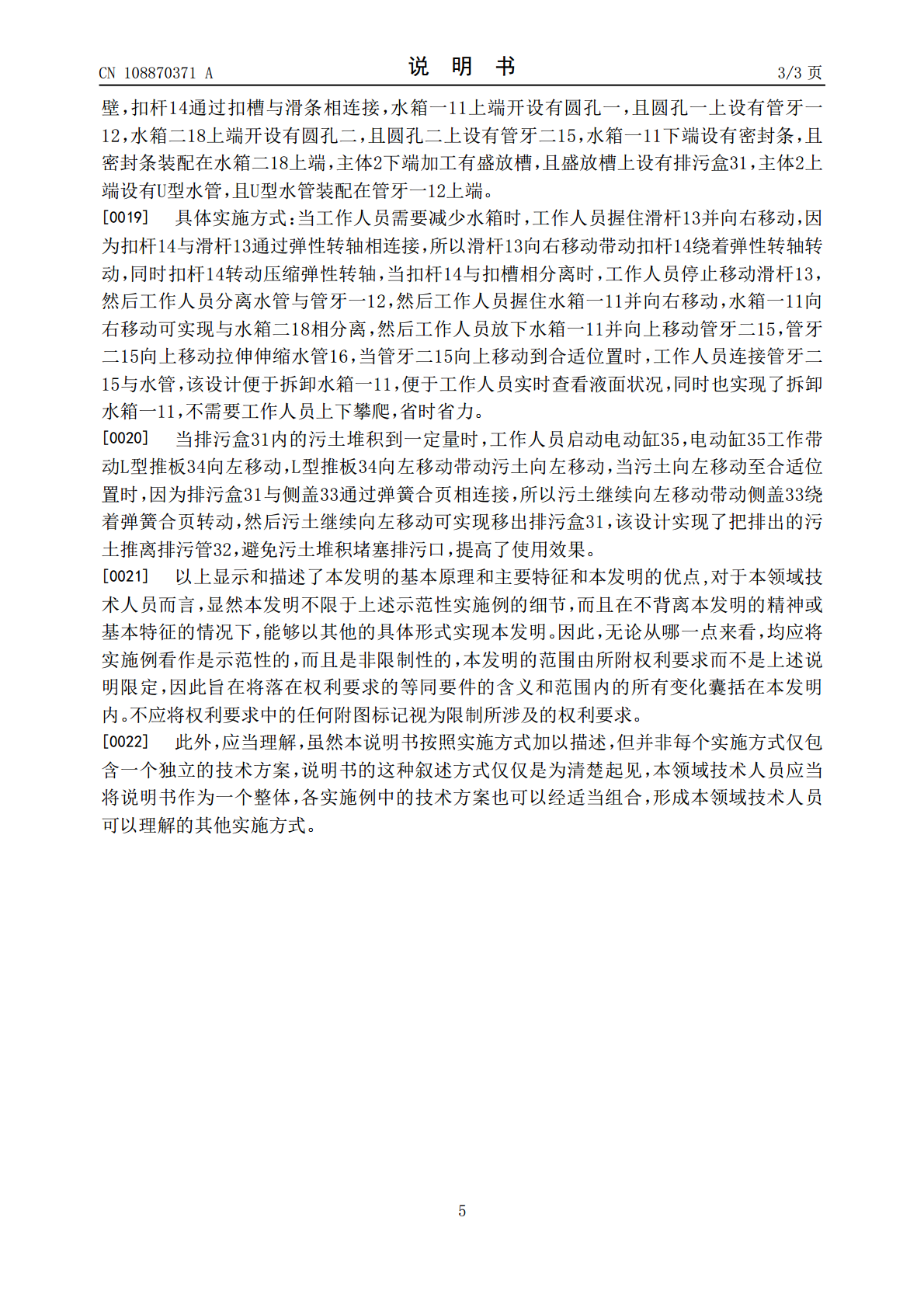

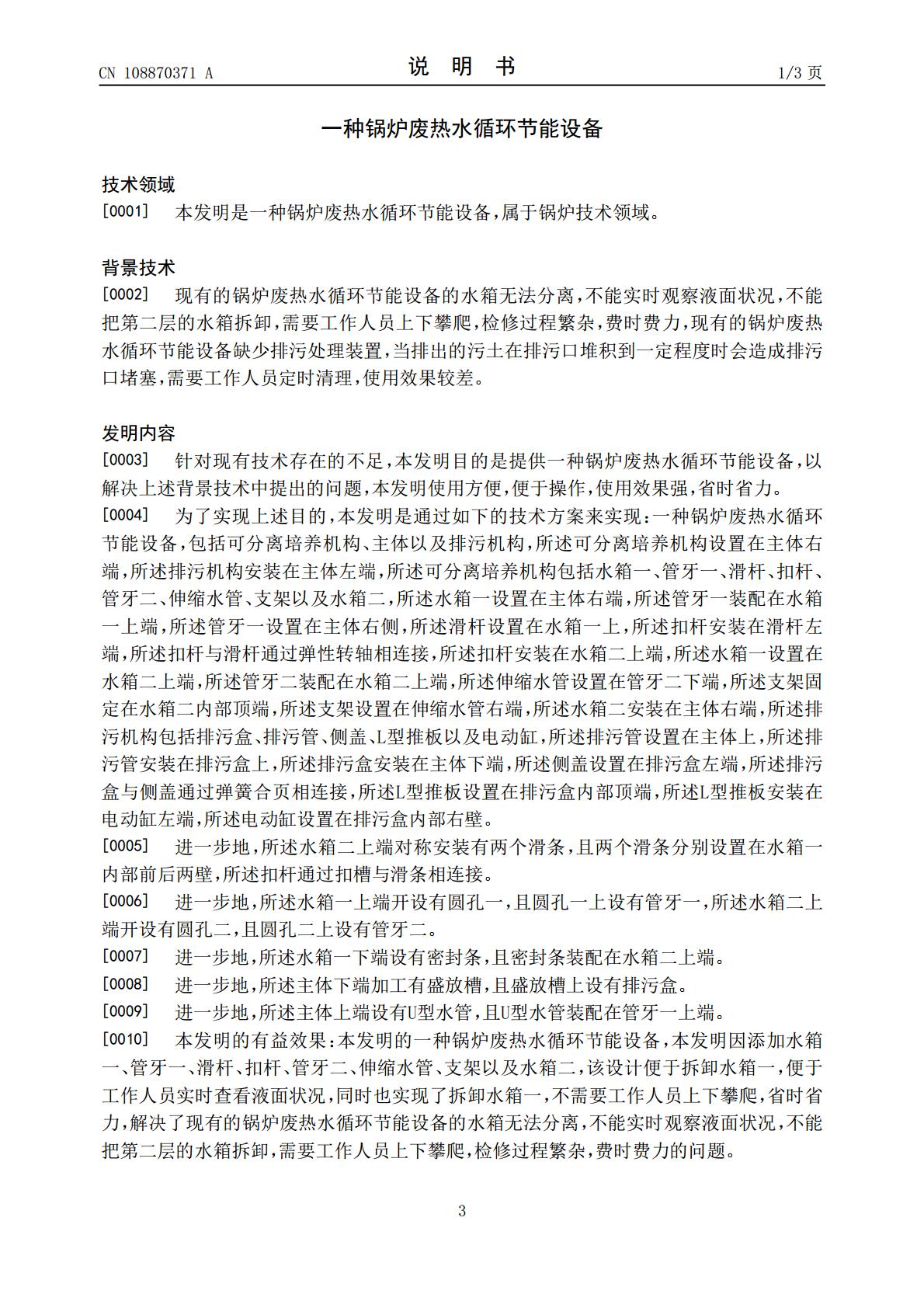

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108870371A(43)申请公布日2018.11.23(21)申请号201810656179.4(22)申请日2018.06.24(71)申请人杭州中橙科技有限公司地址311100浙江省杭州市余杭区仓前街道欧美金融城1幢1217室(72)发明人李珊珊(51)Int.Cl.F22B37/50(2006.01)F22B37/54(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种锅炉废热水循环节能设备(57)摘要本发明提供一种锅炉废热水循环节能设备，包括水箱一、管牙一、滑杆、扣杆、管牙二、伸缩水管、支架、水箱二、排污盒、排污管、侧盖、L型推板以及电动缸，所述管牙一装配在水箱一上端，所述扣杆安装在滑杆左端，所述水箱一设置在水箱二上端，所述管牙二装配在水箱二上端，所述伸缩水管设置在管牙二下端，所述支架设置在伸缩水管右端，该设计便于拆卸水箱一，所述排污管安装在排污盒上，所述侧盖设置在排污盒左端，所述L型推板设置在排污盒内部顶端，所述L型推板安装在电动缸左端，该设计实现了把排出的污土推离排污管，本发明使用方便，便于操作，使用效果强，省时省力。CN108870371ACN108870371A权利要求书1/1页1.一种锅炉废热水循环节能设备，包括可分离培养机构（1）、主体（2）以及排污机构（3），其特征在于：所述可分离培养机构（1）设置在主体（2）右端，所述排污机构（3）安装在主体（2）左端；所述可分离培养机构（1）包括水箱一（11）、管牙一（12）、滑杆（13）、扣杆（14）、管牙二（15）、伸缩水管（16）、支架（17）以及水箱二（18），所述水箱一（11）设置在主体（2）右端，所述管牙一（12）装配在水箱一（11）上端，所述管牙一（12）设置在主体（2）右侧，所述滑杆（13）设置在水箱一（11）上，所述扣杆（14）安装在滑杆（13）左端，所述扣杆（14）与滑杆（13）通过弹性转轴相连接，所述扣杆（14）安装在水箱二（18）上端，所述水箱一（11）设置在水箱二（18）上端，所述管牙二（15）装配在水箱二（18）上端，所述伸缩水管（16）设置在管牙二（15）下端，所述支架（17）固定在水箱二（18）内部顶端，所述支架（17）设置在伸缩水管（16）右端，所述水箱二（18）安装在主体（2）右端；所述排污机构（3）包括排污盒（31）、排污管（32）、侧盖（33）、L型推板（34）以及电动缸（35），所述排污管（32）设置在主体（2）上，所述排污管（32）安装在排污盒（31）上，所述排污盒（31）安装在主体（2）下端，所述侧盖（33）设置在排污盒（31）左端，所述排污盒（31）与侧盖（33）通过弹簧合页相连接，所述L型推板（34）设置在排污盒（31）内部顶端，所述L型推板（34）安装在电动缸（35）左端，所述电动缸（35）设置在排污盒（31）内部右壁。2.根据权利要求1所述的一种锅炉废热水循环节能设备，其特征在于：所述水箱二（18）上端对称安装有两个滑条，且两个滑条分别设置在水箱一（11）内部前后两壁，所述扣杆（14）通过扣槽与滑条相连接。3.根据权利要求1所述的一种锅炉废热水循环节能设备，其特征在于：所述水箱一（11）上端开设有圆孔一，且圆孔一上设有管牙一（12），所述水箱二（18）上端开设有圆孔二，且圆孔二上设有管牙二（15）。4.根据权利要求1所述的一种锅炉废热水循环节能设备，其特征在于：所述水箱一（11）下端设有密封条，且密封条装配在水箱二（18）上端。5.根据权利要求1所述的一种锅炉废热水循环节能设备，其特征在于：所述主体（2）下端加工有盛放槽，且盛放槽上设有排污盒（31）。6.根据权利要求1所述的一种锅炉废热水循环节能设备，其特征在于：所述主体（2）上端设有U型水管，且U型水管装配在管牙一（12）上端。2CN108870371A说明书1/3页一种锅炉废热水循环节能设备技术领域[0001]本发明是一种锅炉废热水循环节能设备，属于锅炉技术领域。背景技术[0002]现有的锅炉废热水循环节能设备的水箱无法分离，不能实时观察液面状况，不能把第二层的水箱拆卸，需要工作人员上下攀爬，检修过程繁杂，费时费力，现有的锅炉废热水循环节能设备缺少排污处理装置，当排出的污土在排污口堆积到一定程度时会造成排污口堵塞，需要工作人员定时清理，使用效果较差。发明内容[0003]针对现有技术存在的不足，本发明目的是提供一种锅炉废热水循环节能设备，以解决上述背景技术中提出的问题，本发明使用方便，便于操作，使用效果强，省时省力。[0004]为了实现上述目的，本发明是通过如下的技术方案来实现：一种锅炉废热水循环节能设备，包括可分离培养机构、主体以及排污机构，所述可分离培养机构设
