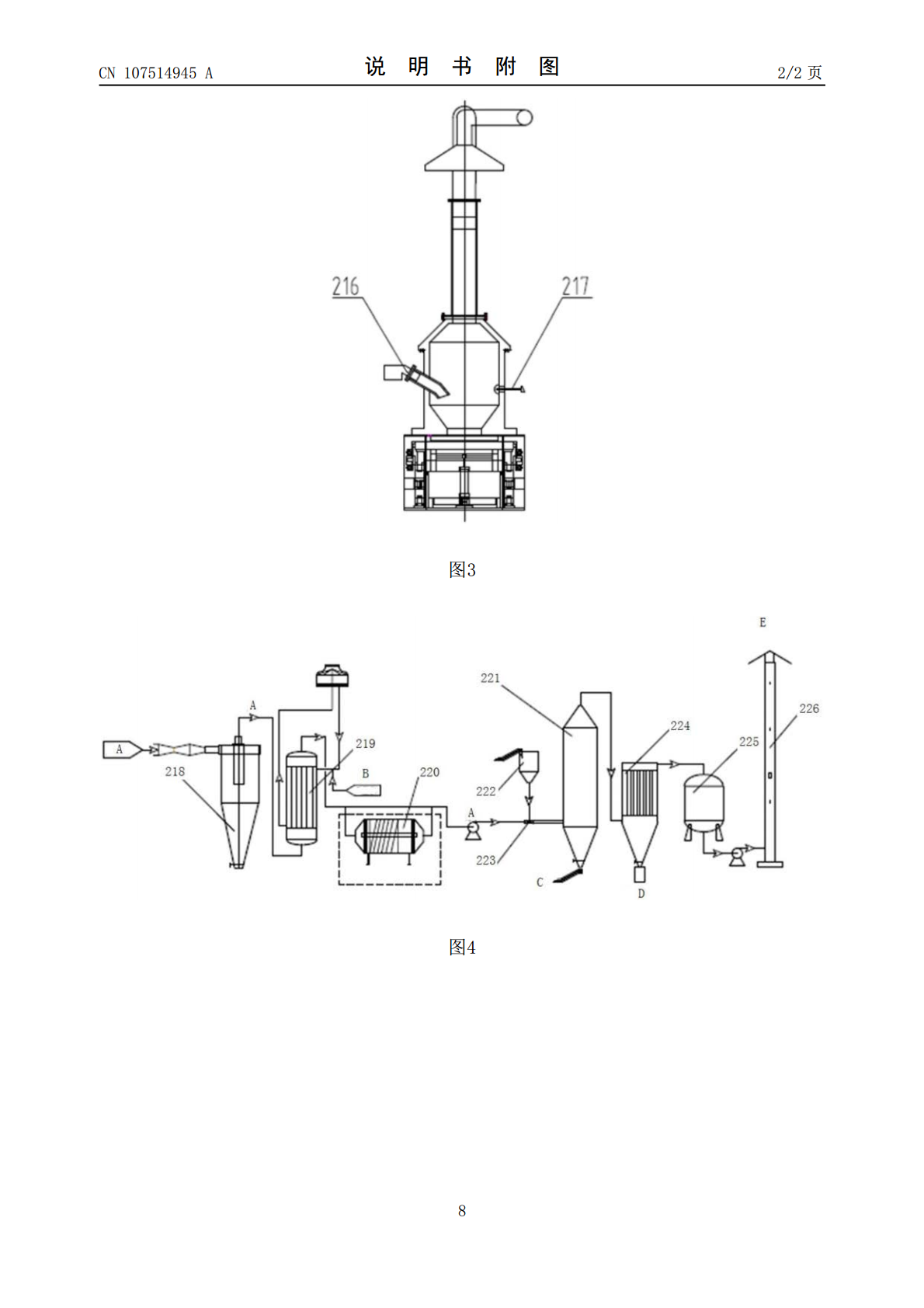

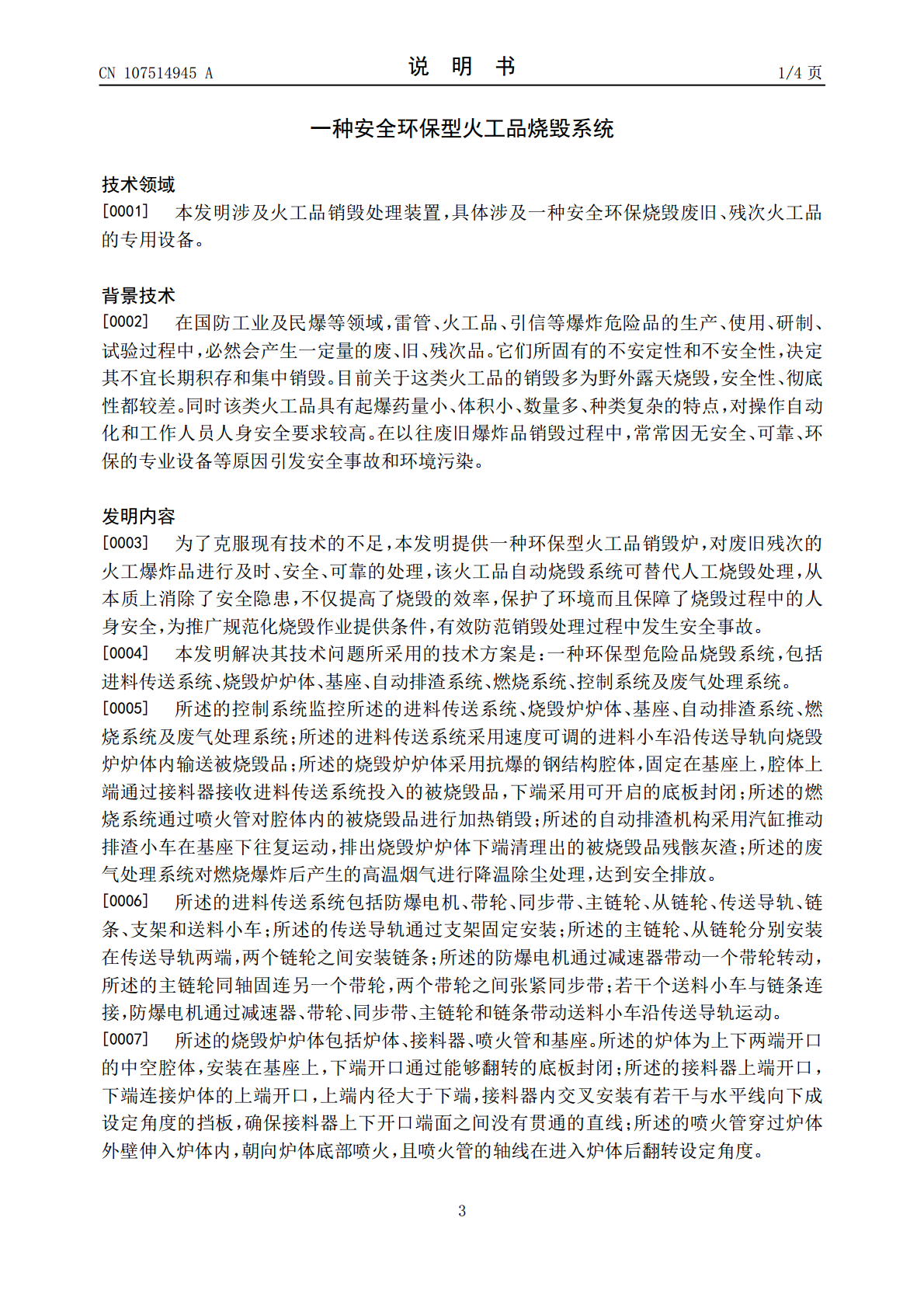

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107514945A(43)申请公布日2017.12.26(21)申请号201710837838.X(22)申请日2017.09.18(71)申请人中国兵器工业第二一三研究所地址710000陕西省西安市朱雀大街213号(72)发明人上官小红赵亚宁华齐庆冯勃杨远生张明唐浩波(74)专利代理机构西北工业大学专利中心61204代理人顾潮琪(51)Int.Cl.F42D5/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种安全环保型火工品烧毁系统(57)摘要本发明提供了一种安全环保型火工品烧毁系统，采用速度可调的进料小车沿传送导轨向烧毁炉炉体内输送被烧毁品；炉体采用抗爆的钢结构腔体，固定在基座上，腔体上端通过接料器接收进料传送系统投入的被烧毁品，下端采用可开启的底板封闭；燃烧系统对腔体内的被烧毁品进行加热销毁；采用汽缸推动排渣小车在基座下往复运动，排出烧毁炉炉体下端清理出的被烧毁品残骸灰渣；废气处理系统对燃烧爆炸后产生的高温烟气进行降温除尘处理，达到安全排放。本发明安全，可靠，提高了烧毁效率，保护了环境。CN107514945ACN107514945A权利要求书1/1页1.一种安全环保型火工品烧毁系统，包括进料传送系统、烧毁炉炉体、基座、自动排渣系统、燃烧系统、控制系统及废气处理系统，其特征在于：所述的控制系统监控所述的进料传送系统、烧毁炉炉体、基座、自动排渣系统、燃烧系统及废气处理系统；所述的进料传送系统采用速度可调的进料小车沿传送导轨向烧毁炉炉体内输送被烧毁品；所述的烧毁炉炉体采用抗爆的钢结构腔体，固定在基座上，腔体上端通过接料器接收进料传送系统投入的被烧毁品，下端采用可开启的底板封闭；所述的燃烧系统通过喷火管对腔体内的被烧毁品进行加热销毁；所述的自动排渣机构采用汽缸推动排渣小车在基座下往复运动，排出烧毁炉炉体下端清理出的被烧毁品残骸灰渣；所述的废气处理系统对燃烧爆炸后产生的高温烟气进行降温除尘处理，达到安全排放。2.根据权利要求1所述的安全环保型火工品烧毁系统，其特征在于：所述的进料传送系统包括防爆电机、带轮、同步带、主链轮、从链轮、传送导轨、链条、支架和送料小车；所述的传送导轨通过支架固定安装；所述的主链轮、从链轮分别安装在传送导轨两端，两个链轮之间安装链条；所述的防爆电机通过减速器带动一个带轮转动，所述的主链轮同轴固连另一个带轮，两个带轮之间张紧同步带；若干个送料小车与链条连接，防爆电机通过减速器、带轮、同步带、主链轮和链条带动送料小车沿传送导轨运动。3.根据权利要求1所述的安全环保型火工品烧毁系统，其特征在于：所述的烧毁炉炉体包括炉体、接料器、喷火管和基座。所述的炉体为上下两端开口的中空腔体，安装在基座上，下端开口通过能够翻转的底板封闭；所述的接料器上端开口，下端连接炉体的上端开口，上端内径大于下端，接料器内交叉安装有若干与水平线向下成设定角度的挡板，确保接料器上下开口端面之间没有贯通的直线；所述的喷火管穿过炉体外壁伸入炉体内，朝向炉体底部喷火，且喷火管的轴线在进入炉体后翻转设定角度。4.根据权利要求1所述的安全环保型火工品烧毁系统，其特征在于：所述的燃烧系统选用燃油燃烧器。5.根据权利要求1所述的安全环保型火工品烧毁系统，其特征在于：所述的废气处理系统包括销毁间集气系统、高温旋风除尘器、排气烟囱、活性炭吸收塔、布袋除尘器、反应吸收塔和冷却系统。所述的销毁间集气系统将密闭销毁间内的废气烟尘收集后经过封闭的风道依次由高温旋风除尘器、冷却系统、反应吸收塔、布袋除尘器和活性炭吸收塔进行除尘减排，最终由排气烟囱向外排放；所述的高温旋风除尘器利用离心力去除粉尘颗粒并降低废气温度；所述的冷却系统采用水冷方式进一步降低废气温度；所述的反应吸收塔采用碱粉吸收中和废气中的酸性物质，并进一步降低废气温度；所述的布袋除尘器滤除废气中的粉尘颗粒；所述的活性炭吸收塔吸附废气中的有毒有害物质。2CN107514945A说明书1/4页一种安全环保型火工品烧毁系统技术领域[0001]本发明涉及火工品销毁处理装置，具体涉及一种安全环保烧毁废旧、残次火工品的专用设备。背景技术[0002]在国防工业及民爆等领域，雷管、火工品、引信等爆炸危险品的生产、使用、研制、试验过程中，必然会产生一定量的废、旧、残次品。它们所固有的不安定性和不安全性，决定其不宜长期积存和集中销毁。目前关于这类火工品的销毁多为野外露天烧毁，安全性、彻底性都较差。同时该类火工品具有起爆药量小、体积小、数量多、种类复杂的特点，对操作自动化和工作人员人身安全要求较高。在以往废旧爆炸品销毁过程中，常常因无安全、可靠、环保的专业设备等原因引发安全事故和环境污染。发明内容[0003]为了克服现有技术的不
