弹药火工品专用烧毁车.pdf

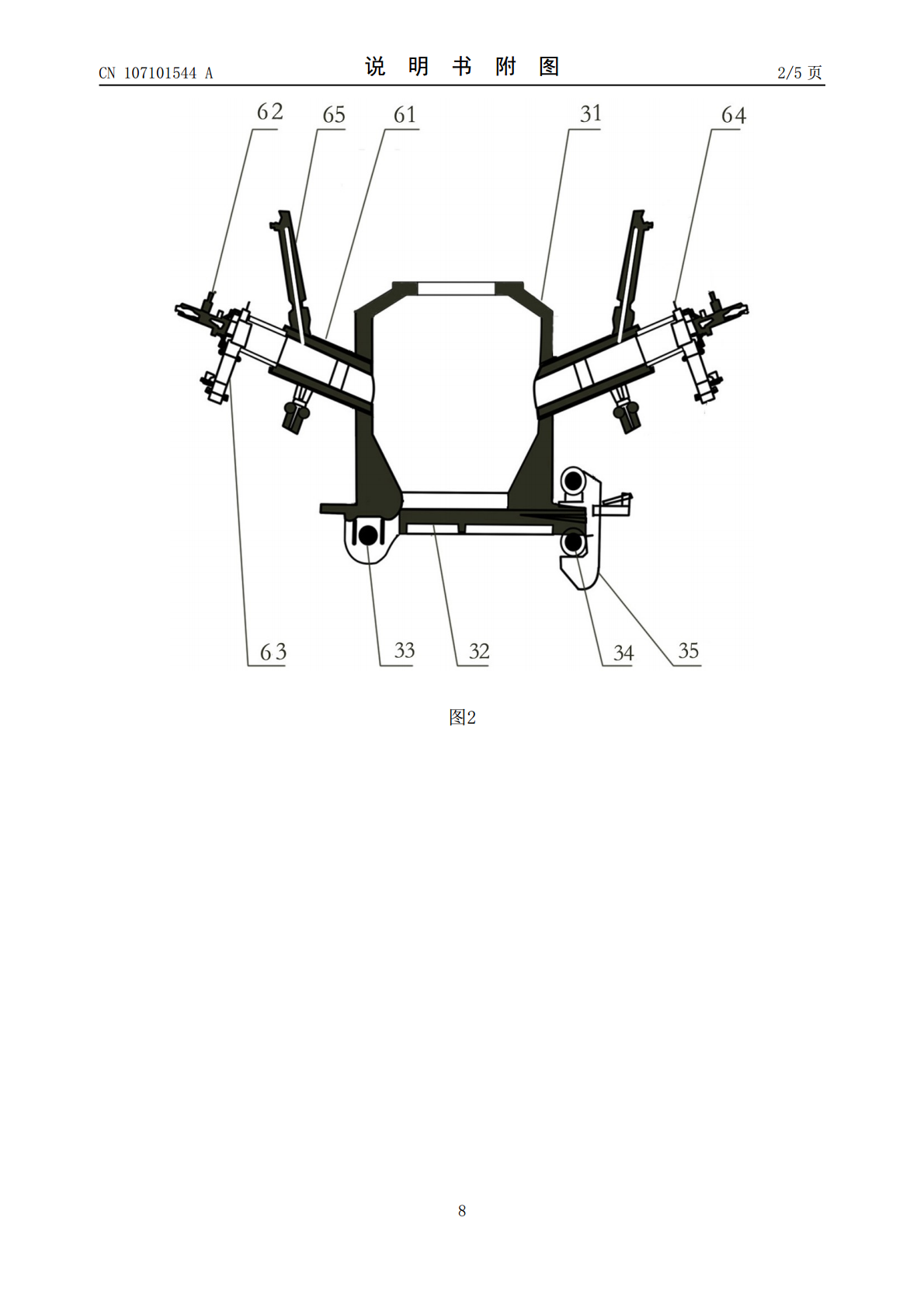

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107101544A(43)申请公布日2017.08.29(21)申请号201710261822.9(22)申请日2017.04.20(71)申请人中国人民解放军军械工程学院地址050003河北省石家庄市和平西路97号(72)发明人丁玉奎陈明华杨润泽刘国庆杨旭李玉峰可勇张玉令高兴勇甄建伟李金明王国栋(74)专利代理机构石家庄国域专利商标事务所有限公司13112代理人苏艳肃(51)Int.Cl.F42D5/04(2006.01)权利要求书1页说明书4页附图5页(54)发明名称弹药火工品专用烧毁车(57)摘要本发明提供了一种弹药火工品专用烧毁车，包括：装载车，包括车体和车厢，作为销毁设备的封闭式安装和运输载体；烧毁炉，安装在所述装载车的车厢内，用于收集和烧毁进入其中的弹药火工品；送料机构；进料机构，安装在所述烧毁炉的顶部，用于向炉内封闭式推送弹药火工品；烟气处理装置，安装在所述装载车的车厢内，用于对燃烧的烟气进行净化处理；电气控制系统，安装在所述装载车的车厢内，用于对所述烧毁炉和所述烟气处理装置进行电气控制。本发明将烧毁炉放置在装载车上，方便烧毁车在各部队之间巡回工作，随时进行烧毁作业，并可保证在进行烧毁作业时周边人员的安全，有效降低弹药火工品烧毁时对周围环境所产生的污染。CN107101544ACN107101544A权利要求书1/1页1.一种弹药火工品专用烧毁车，其特征是，包括：装载车，包括车体和车厢，作为销毁设备的封闭式安装和运输载体；烧毁炉，安装在所述装载车的车厢内，用于收集和烧毁进入其中的弹药火工品；送料机构，用于向烧毁炉的进料机构送料；进料机构，安装在所述烧毁炉的顶部，用于向炉内封闭式推送弹药火工品；烟气处理装置，安装在所述装载车的车厢内，用于对燃烧的烟气进行净化处理；以及电气控制系统，安装在所述装载车的车厢内，用于对所述烧毁炉和所述烟气处理装置进行电气控制。2.根据权利要求1所述的弹药火工品专用烧毁车，其特征是，所述烧毁炉包括炉体和燃烧器；所述燃烧器设置在炉体侧壁上并与炉膛相通；在所述炉体的底部设置有翻转开合式的炉底板，所述炉底板的一端铰接在所述炉体上，在所述炉体上铰接有挂钩，所述挂钩钩挂在所述炉底板的开合端上。3.根据权利要求1所述的弹药火工品专用烧毁车，其特征是，所述进料机构包括依次相接的进料仓、中转仓和出料仓；在所述中转仓的两个相邻侧壁上分别设有开口，其中一个侧壁的开口与所述进料仓相接，另一个侧壁的开口与所述出料仓相接；所述进料仓的顶部敞口，为进料口，在所述进料仓内设置有向中转仓推送物料的第一推料板，与所述第一推料板相接的第一推杆由进料仓的侧壁伸出仓外；在所述中转仓内设置有向出料仓推送物料的第二推料板，与所述第二推料板相接的第二推杆由中转仓的侧壁伸出仓外；所述出料仓的底部敞口，为出料口，所述出料口与所述炉体的炉口相对接，在所述出料仓的进料端口处设置有仓门，所述仓门的上沿铰接在所述出料仓上，在所述出料仓的侧壁上开有排烟口，在所述排烟口上接有连通烟气处理装置的排烟管。4.根据权利要求1所述的弹药火工品专用烧毁车，其特征是，所述烟气处理装置包括：一级除尘器，为旋风除尘器，用于去除由烧毁炉排出的烟气所含有的火星和大颗粒物；二级除尘器，为脉冲布袋除尘器，用于消除烟气中的炭黑、铅和固体汞；三级除尘器，为活性碳纤维吸附塔，用于吸附烟气中的有害气体。5.根据权利要求3所述的弹药火工品专用烧毁车，其特征是，所述进料仓和所述中转仓均为立方壳形体，并且所述进料仓的内腔底面与所述中转仓的内腔底面在一个平面上。6.根据权利要求5所述的弹药火工品专用烧毁车，其特征是，所述出料仓为立方壳形体，在所述出料仓的进料端口处的下边沿设有阻挡仓门向中转仓翻出的挡边。2CN107101544A说明书1/4页弹药火工品专用烧毁车技术领域[0001]本发明涉及一种火工品烧毁装置，具体地说是一种弹药火工品专用烧毁车。背景技术[0002]火工品是指在弹药的试验、制造、储存和使用工程中产生的小型弹药、火炸药、手榴弹、枪榴弹、枪弹和弹药元件等危险物品。为了保证弹药的储存安全，各类报废的火工品不得长期存放，需要及时进行销毁。[0003]目前广泛使用的报废火工品烧毁设备是一种简易焚烧炉。在报废火工品的销毁过程中，需要将简易焚烧炉运送到野外的安全场所，再进行火工品的烧毁。这种销毁方式有较高的安全操作要求，操作极为不方便，并且在引燃时的危险性较大，因而操作过程中存在有较大的人身安全隐患。发明内容[0004]本发明的目的是提供一种弹药火工品专用烧毁车，以解决目前火工品销毁过程中存在的使用操作不方便和存有安全隐患的问题。[0005]本发明是这样实现的：一种弹药火工品专用烧毁车，包括：装载车，包括车体
