弹药火工品烧毁车专用进料机构.pdf

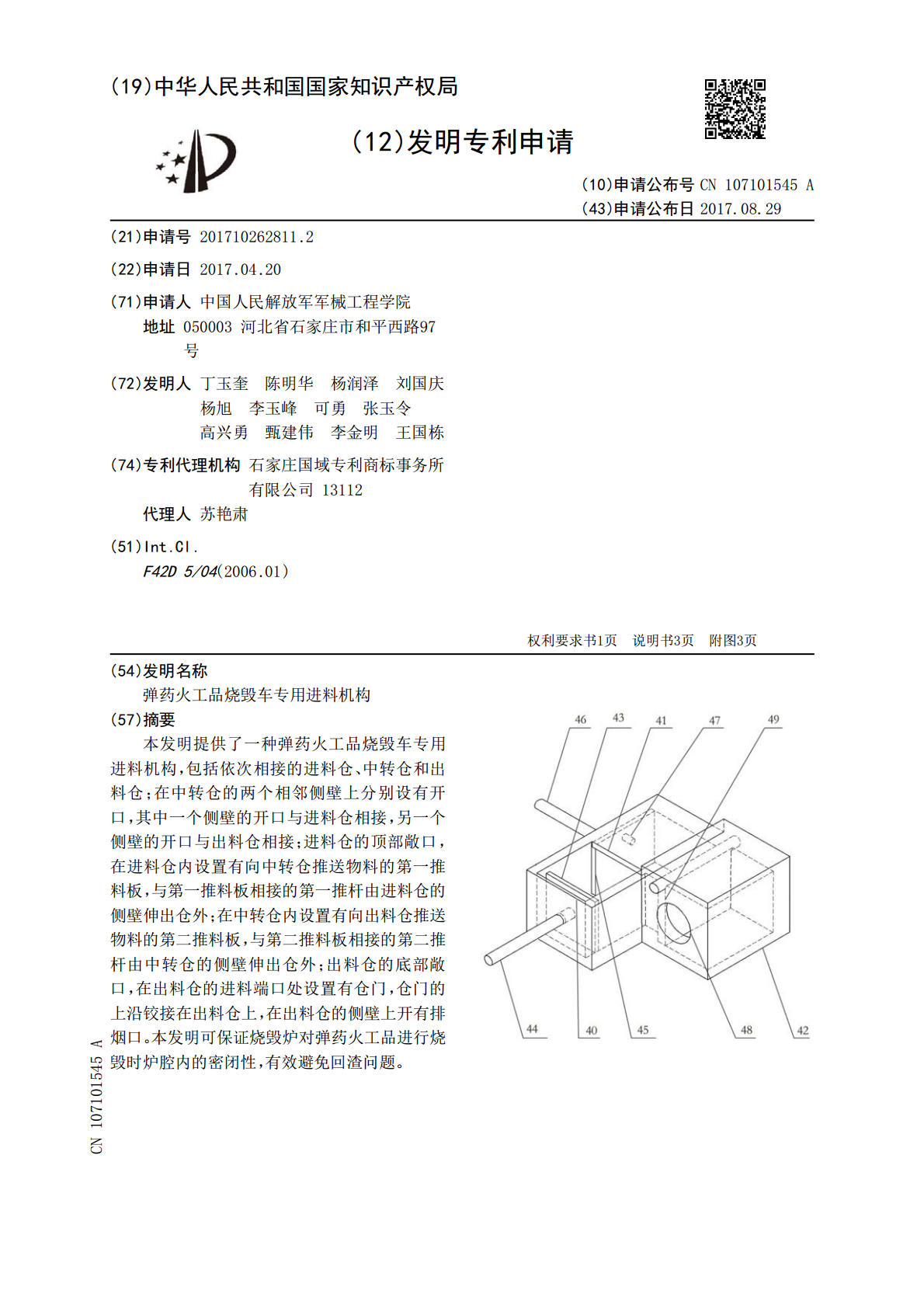

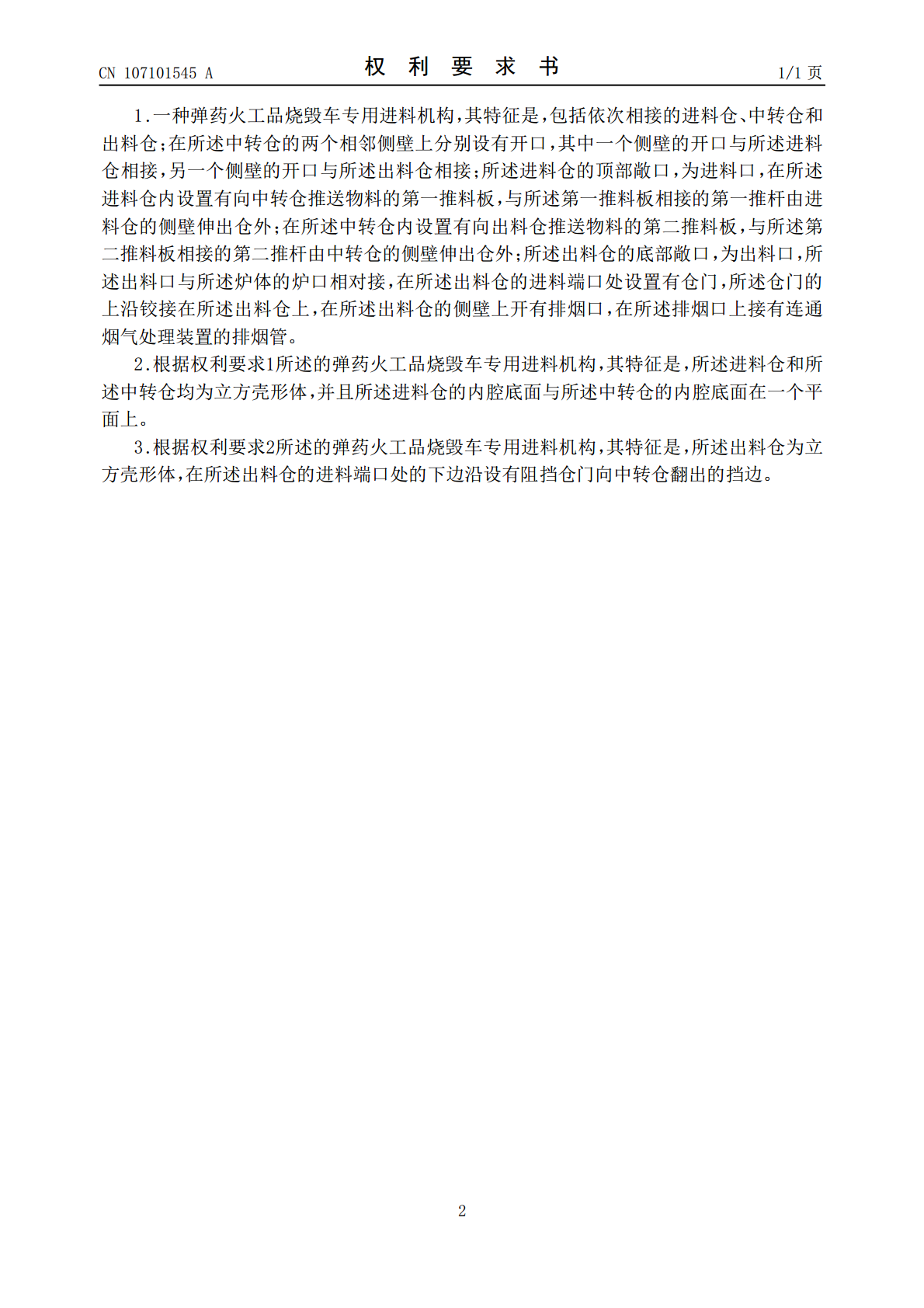

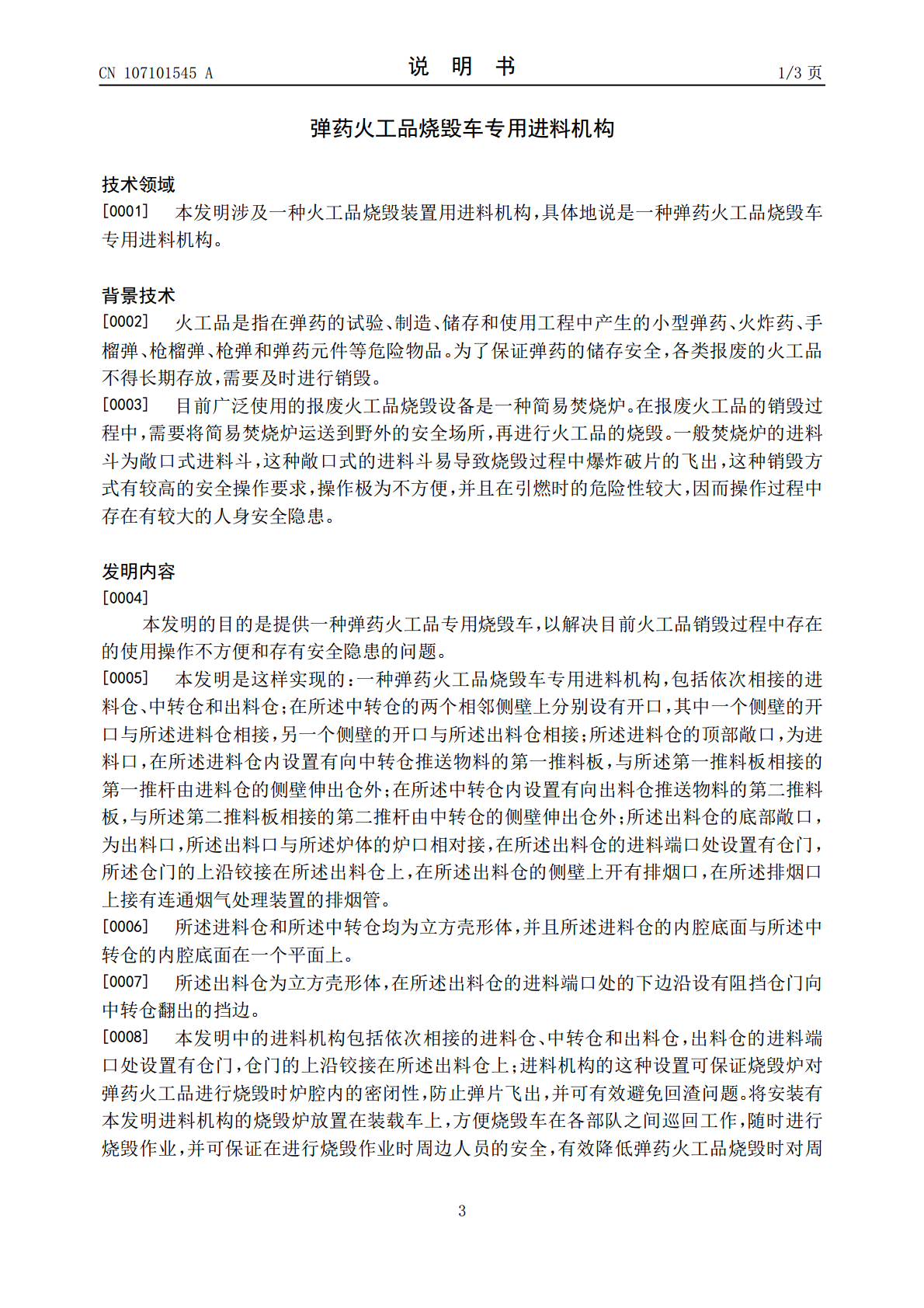

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107101545A(43)申请公布日2017.08.29(21)申请号201710262811.2(22)申请日2017.04.20(71)申请人中国人民解放军军械工程学院地址050003河北省石家庄市和平西路97号(72)发明人丁玉奎陈明华杨润泽刘国庆杨旭李玉峰可勇张玉令高兴勇甄建伟李金明王国栋(74)专利代理机构石家庄国域专利商标事务所有限公司13112代理人苏艳肃(51)Int.Cl.F42D5/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称弹药火工品烧毁车专用进料机构(57)摘要本发明提供了一种弹药火工品烧毁车专用进料机构，包括依次相接的进料仓、中转仓和出料仓；在中转仓的两个相邻侧壁上分别设有开口，其中一个侧壁的开口与进料仓相接，另一个侧壁的开口与出料仓相接；进料仓的顶部敞口，在进料仓内设置有向中转仓推送物料的第一推料板，与第一推料板相接的第一推杆由进料仓的侧壁伸出仓外；在中转仓内设置有向出料仓推送物料的第二推料板，与第二推料板相接的第二推杆由中转仓的侧壁伸出仓外；出料仓的底部敞口，在出料仓的进料端口处设置有仓门，仓门的上沿铰接在出料仓上，在出料仓的侧壁上开有排烟口。本发明可保证烧毁炉对弹药火工品进行烧毁时炉腔内的密闭性，有效避免回渣问题。CN107101545ACN107101545A权利要求书1/1页1.一种弹药火工品烧毁车专用进料机构，其特征是，包括依次相接的进料仓、中转仓和出料仓；在所述中转仓的两个相邻侧壁上分别设有开口，其中一个侧壁的开口与所述进料仓相接，另一个侧壁的开口与所述出料仓相接；所述进料仓的顶部敞口，为进料口，在所述进料仓内设置有向中转仓推送物料的第一推料板，与所述第一推料板相接的第一推杆由进料仓的侧壁伸出仓外；在所述中转仓内设置有向出料仓推送物料的第二推料板，与所述第二推料板相接的第二推杆由中转仓的侧壁伸出仓外；所述出料仓的底部敞口，为出料口，所述出料口与所述炉体的炉口相对接，在所述出料仓的进料端口处设置有仓门，所述仓门的上沿铰接在所述出料仓上，在所述出料仓的侧壁上开有排烟口，在所述排烟口上接有连通烟气处理装置的排烟管。2.根据权利要求1所述的弹药火工品烧毁车专用进料机构，其特征是，所述进料仓和所述中转仓均为立方壳形体，并且所述进料仓的内腔底面与所述中转仓的内腔底面在一个平面上。3.根据权利要求2所述的弹药火工品烧毁车专用进料机构，其特征是，所述出料仓为立方壳形体，在所述出料仓的进料端口处的下边沿设有阻挡仓门向中转仓翻出的挡边。2CN107101545A说明书1/3页弹药火工品烧毁车专用进料机构技术领域[0001]本发明涉及一种火工品烧毁装置用进料机构，具体地说是一种弹药火工品烧毁车专用进料机构。背景技术[0002]火工品是指在弹药的试验、制造、储存和使用工程中产生的小型弹药、火炸药、手榴弹、枪榴弹、枪弹和弹药元件等危险物品。为了保证弹药的储存安全，各类报废的火工品不得长期存放，需要及时进行销毁。[0003]目前广泛使用的报废火工品烧毁设备是一种简易焚烧炉。在报废火工品的销毁过程中，需要将简易焚烧炉运送到野外的安全场所，再进行火工品的烧毁。一般焚烧炉的进料斗为敞口式进料斗，这种敞口式的进料斗易导致烧毁过程中爆炸破片的飞出，这种销毁方式有较高的安全操作要求，操作极为不方便，并且在引燃时的危险性较大，因而操作过程中存在有较大的人身安全隐患。发明内容[0004]本发明的目的是提供一种弹药火工品专用烧毁车，以解决目前火工品销毁过程中存在的使用操作不方便和存有安全隐患的问题。[0005]本发明是这样实现的：一种弹药火工品烧毁车专用进料机构，包括依次相接的进料仓、中转仓和出料仓；在所述中转仓的两个相邻侧壁上分别设有开口，其中一个侧壁的开口与所述进料仓相接，另一个侧壁的开口与所述出料仓相接；所述进料仓的顶部敞口，为进料口，在所述进料仓内设置有向中转仓推送物料的第一推料板，与所述第一推料板相接的第一推杆由进料仓的侧壁伸出仓外；在所述中转仓内设置有向出料仓推送物料的第二推料板，与所述第二推料板相接的第二推杆由中转仓的侧壁伸出仓外；所述出料仓的底部敞口，为出料口，所述出料口与所述炉体的炉口相对接，在所述出料仓的进料端口处设置有仓门，所述仓门的上沿铰接在所述出料仓上，在所述出料仓的侧壁上开有排烟口，在所述排烟口上接有连通烟气处理装置的排烟管。[0006]所述进料仓和所述中转仓均为立方壳形体，并且所述进料仓的内腔底面与所述中转仓的内腔底面在一个平面上。[0007]所述出料仓为立方壳形体，在所述出料仓的进料端口处的下边沿设有阻挡仓门向中转仓翻出的挡边。[0008]本发明中的进料机构包括依次相接的进料仓、中转仓和出料仓，出
