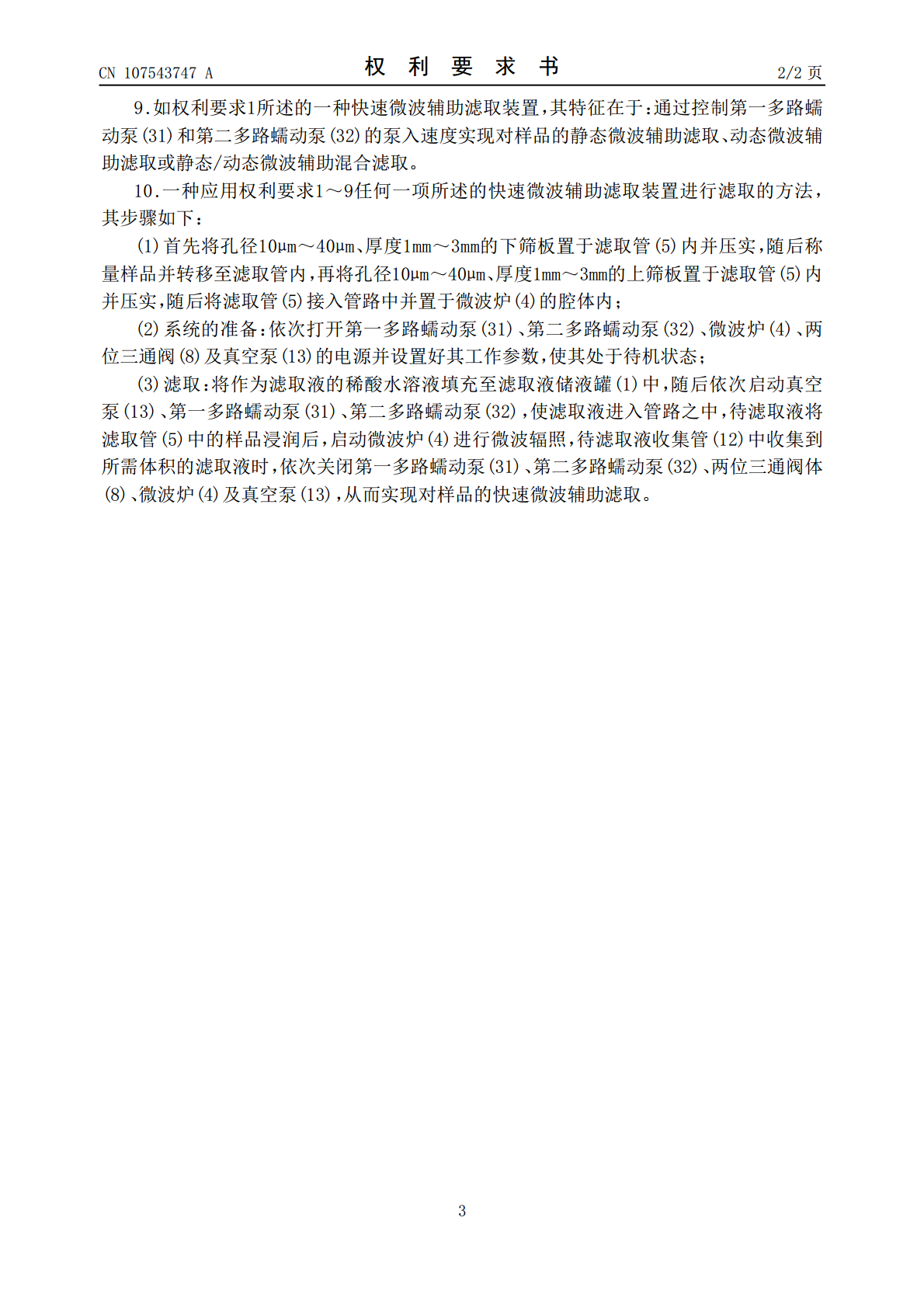

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107543747A(43)申请公布日2018.01.05(21)申请号201710738456.1(22)申请日2017.08.25(71)申请人吉林大学地址130012吉林省长春市前进大街2699号(72)发明人赵纯何东索辉丁兰(74)专利代理机构长春吉大专利代理有限责任公司22201代理人刘世纯王恩远(51)Int.Cl.G01N1/34(2006.01)G01N1/40(2006.01)G01N1/44(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种快速微波辅助滤取装置及方法(57)摘要一种采用动态模式利用微波能同时对多个样品进行快速辅助滤取的样品前处理装置及方法，属于快速微波辅助滤取装置技术领域。由滤取液储液罐、具有相同数量通路的第一多路蠕动泵和第二多路蠕动泵、微波炉、滤取管、管路压力传感器、过滤器、两位三通阀体、废液收集罐、滤取液收集管、第一真空腔体、第二真空腔体、真空泵、连接管路及连接附件组成；通过控制两个多路蠕动泵的流速实现对进入滤取管及吸出滤取管的滤取液的流速的控制，可实现静态微波辅助滤取、动态微波辅助滤取、静态/动态微波辅助混合滤取，同时可避免因微波辐照后滤取液受热膨胀导致的滤取液在管路中的逆行及流速加快等现象。可以同时对多个样品进行滤取，提高了对样品处理的效率。CN107543747ACN107543747A权利要求书1/2页1.一种快速微波辅助滤取装置，其特征在于：由滤取液储液罐(1)、具有相同数量通路的第一多路蠕动泵(31)和第二多路蠕动泵(32)、微波炉(4)、滤取管(5)、管路压力传感器(6)、过滤器(7)、两位三通阀体(8)、废液收集罐(11)、滤取液收集管(12)、第一真空腔体(9)、第二真空腔体(10)、真空泵(13)、连接管路及连接附件组成；第一多路蠕动泵(31)的多个输入通路分别通过第二管路(202)、第一连接附件(2)、第一管路(201)与滤取液储液罐(1)相连；位于微波炉(4)腔体内的滤取管(5)的上端通过第三管路(203)分别与第一多路蠕动泵(31)的多个输出通路相连；滤取管(5)的下端与管路压力传感器(6)的上端通过第四管路(204)相连接；管路压力传感器(6)的下端通过第五管路(205)分别与第二多路蠕动泵(32)的多个输入通路相连；过滤器(7)的上端与第二多路蠕动泵(32)的多个输出通路通过第六管路(206)相连；两位三通阀体(8)的上端入口与过滤器(7)的下端通过第七管路(207)相连；第一真空腔体(9)内装有废液收集罐(11)，第二真空腔体(10)内装有滤取液收集管(12)，废液收集罐(11)与两位三通阀体(8)下端的第一阀体出口通过第八管路(208)、第二连接附件(14)及第十管路(210)连接，滤取液收集管(12)与两位三通阀体下端的第二阀体出口通过第九管路(209)连接；真空泵(13)通过第十一管路(211)与第一真空腔体(9)和第二真空腔体(12)相连接；滤取管(5)、管路压力传感器(6)、过滤器(7)、两位三通阀体(8)、第二管路(202)、第三管路(203)、第四管路(204)、第五管路(205)、第六管路(206)、第七管路(207)、第八管路(208)、第九管路(209)、滤取液收集管(12)的数量与多路蠕动泵通路的数量相同。2.如权利要求1所述的一种快速微波辅助滤取装置，其特征在于：通路的数量为6。3.如权利要求2所述的一种快速微波辅助滤取装置，其特征在于：第一连接附件(2)和第二连接附件(14)，是由聚四氟乙烯块加工而成；其为正六棱柱，且垂直于每个侧面均有一个连接孔，共6个，分别与第二管路(202)或第八管路(208)连接；垂直于正六棱柱顶面有1个连接孔，与第一管路(201)或第十管路(210)连接；上述7个孔于第一连接附件(2)或第二连接附件(14)中相互贯通，起到对液路进行1分6或进行6合1的作用。4.如权利要求1所述的一种快速微波辅助滤取装置，其特征在于：滤取液储液罐(1)位于快速微波辅助滤取装置的最前端，第二多路蠕动泵(32)位于第一多路蠕动泵(31)的上面；微波炉(4)位于第一多路蠕动泵(31)和第二多路蠕动泵(32)的右侧；压力传感器(6)位于微波炉(4)的下面，过滤器(7)位于微波炉(4)的右侧，两位三通阀体(8)位于过滤器(7)的下方，第一真空腔体(9)和第二真空腔体(10)位于两位三通阀体(8)的下侧，真空泵(13)位于整个装置的最末端。5.如权利要求1所述的一种快速微波辅助滤取装置，其特征在于：通过压力传感器(6)对滤取管(5)中的压力进行监控，防止置因管路堵塞造成的滤取液崩漏。6.如权利要求1所述的一种快速微波辅助滤取装置，其特征在
