改善EL边角发黑和卡点发黑的管式PERC电池石墨舟.pdf

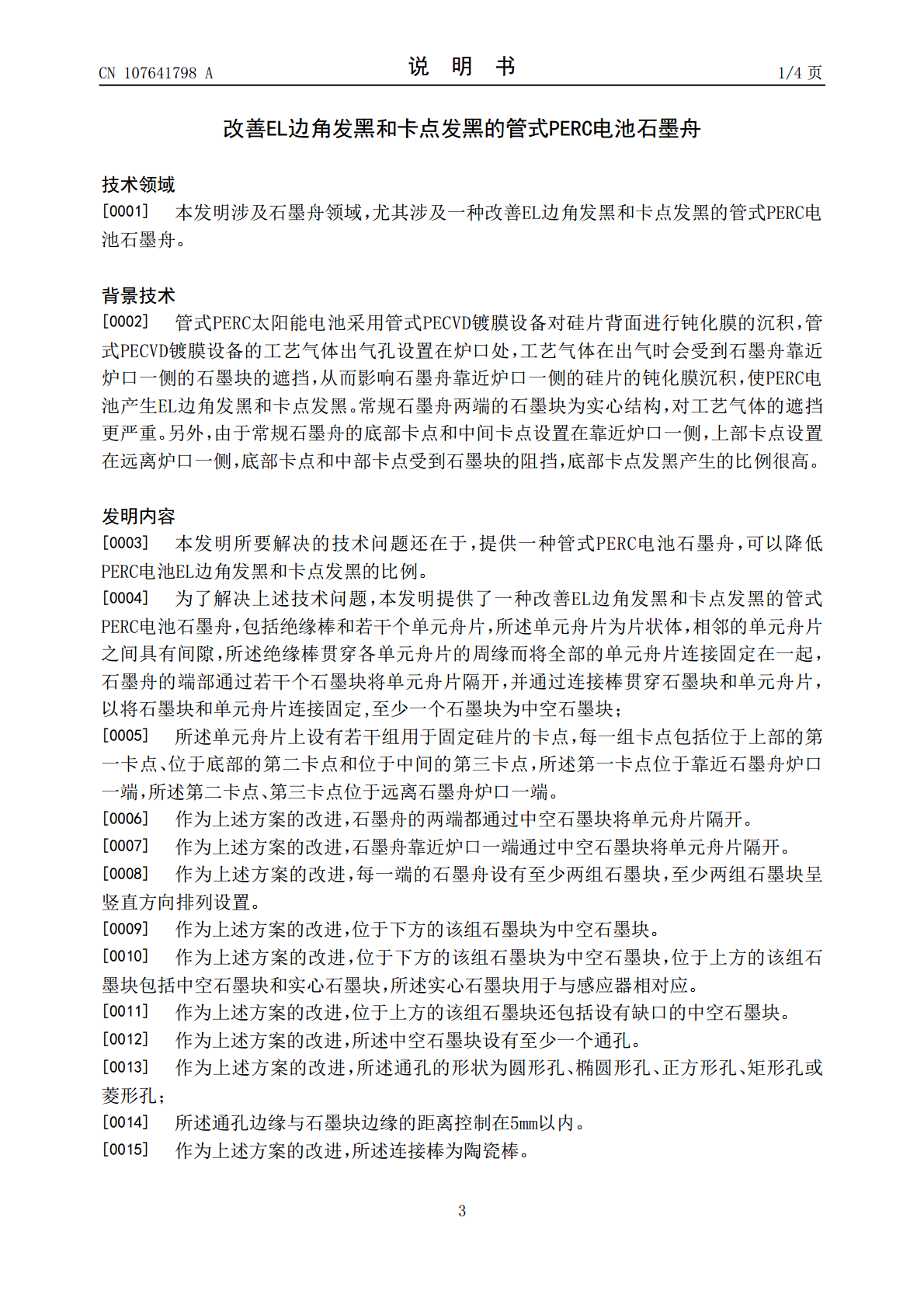

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107641798A(43)申请公布日2018.01.30(21)申请号201710834000.5(22)申请日2017.09.15(71)申请人浙江爱旭太阳能科技有限公司地址322009浙江省金华市义乌市苏溪镇苏福路126号申请人广东爱康太阳能科技有限公司(72)发明人方结彬林纲正赖俊文何达能陈刚(74)专利代理机构广州三环专利商标代理有限公司44202代理人胡枫(51)Int.Cl.C23C16/458(2006.01)H01L21/673(2006.01)H01L31/18(2006.01)权利要求书1页说明书4页附图5页(54)发明名称改善EL边角发黑和卡点发黑的管式PERC电池石墨舟(57)摘要本发明公开了一种改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，包括绝缘棒和若干个单元舟片，所述单元舟片为片状体，相邻的单元舟片之间具有间隙，所述绝缘棒贯穿各单元舟片的周缘而将全部的单元舟片连接固定在一起，石墨舟的端部通过若干个石墨块将单元舟片隔开，并通过连接棒贯穿石墨块和单元舟片，以将石墨块和单元舟片连接固定；至少一个石墨块为中空石墨块。所述单元舟片上设有若干组用于固定硅片的卡点，每一组卡点包括位于上部的第一卡点、位于底部的第二卡点和位于中间的第三卡点，所述第一卡点位于靠近石墨舟炉口一端，所述第二卡点、第三卡点位于远离石墨舟炉口一端。采用本发明，可以降低PERC电池EL边角发黑和卡点发黑的比例。CN107641798ACN107641798A权利要求书1/1页1.一种改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，包括绝缘棒和若干个单元舟片，所述单元舟片为片状体，相邻的单元舟片之间具有间隙，所述绝缘棒贯穿各单元舟片的周缘而将全部的单元舟片连接固定在一起，其特征在于，石墨舟的端部通过若干个石墨块将单元舟片隔开，并通过连接棒贯穿石墨块和单元舟片，以将石墨块和单元舟片连接固定,至少一个石墨块为中空石墨块；所述单元舟片上设有若干组用于固定硅片的卡点，每一组卡点包括位于上部的第一卡点、位于底部的第二卡点和位于中间的第三卡点，所述第一卡点位于靠近石墨舟炉口一端，所述第二卡点、第三卡点位于远离石墨舟炉口一端。2.如权利要求1所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，石墨舟的两端都通过中空石墨块将单元舟片隔开。3.如权利要求1所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，石墨舟靠近炉口一端通过中空石墨块将单元舟片隔开。4.如权利要求1所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，每一端的石墨舟设有至少两组石墨块，至少两组石墨块呈竖直方向排列设置。5.如权利要求4所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，位于下方的该组石墨块为中空石墨块。6.如权利要求4所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，位于下方的该组石墨块为中空石墨块，位于上方的该组石墨块包括中空石墨块和实心石墨块，所述实心石墨块用于与感应器相对应。7.如权利要求6所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，位于上方的该组石墨块还包括设有缺口的中空石墨块。8.如权利要求1-7任一项所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，所述中空石墨块设有至少一个通孔。9.如权利要求8所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，所述通孔的形状为圆形孔、椭圆形孔、正方形孔、矩形孔或菱形孔；所述通孔边缘与石墨块边缘的距离控制在5mm以内。10.如权利要求1所述的改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，其特征在于，所述第一卡点、第二卡点和第三卡点呈三角形分布。2CN107641798A说明书1/4页改善EL边角发黑和卡点发黑的管式PERC电池石墨舟技术领域[0001]本发明涉及石墨舟领域，尤其涉及一种改善EL边角发黑和卡点发黑的管式PERC电池石墨舟。背景技术[0002]管式PERC太阳能电池采用管式PECVD镀膜设备对硅片背面进行钝化膜的沉积，管式PECVD镀膜设备的工艺气体出气孔设置在炉口处，工艺气体在出气时会受到石墨舟靠近炉口一侧的石墨块的遮挡，从而影响石墨舟靠近炉口一侧的硅片的钝化膜沉积，使PERC电池产生EL边角发黑和卡点发黑。常规石墨舟两端的石墨块为实心结构，对工艺气体的遮挡更严重。另外，由于常规石墨舟的底部卡点和中间卡点设置在靠近炉口一侧，上部卡点设置在远离炉口一侧，底部卡点和中部卡点受到石墨块的阻挡，底部卡点发黑产生的比例很高。发明内容[0003]本发明所要解决的技术问题还在于，提供
