内容提供者
一种PERC电池EL烧结云雾片的改善方法.pdf
2023-05-12
10金币
24页
建英****66
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共24页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种PERC电池EL烧结云雾片的改善方法.pdf

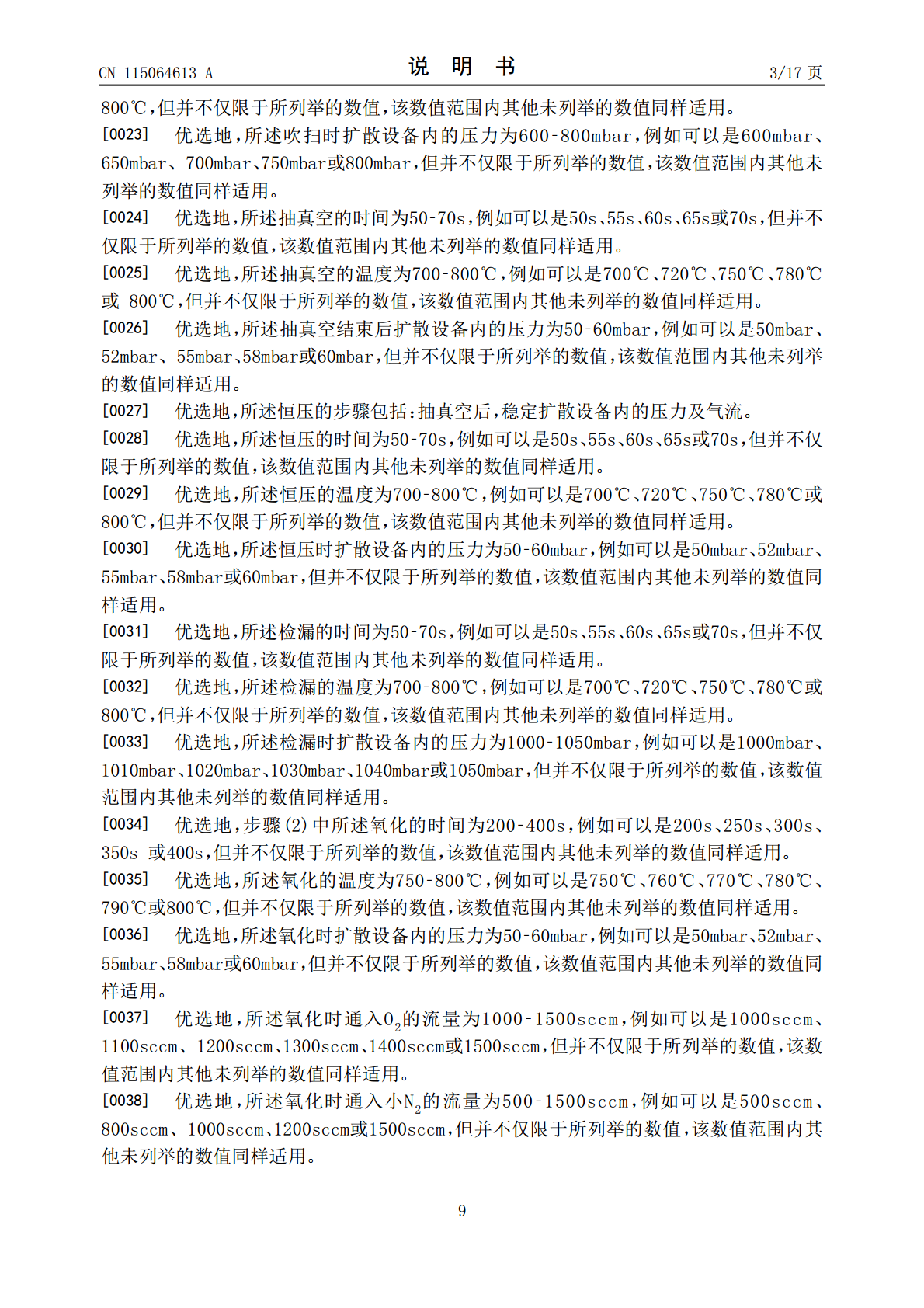

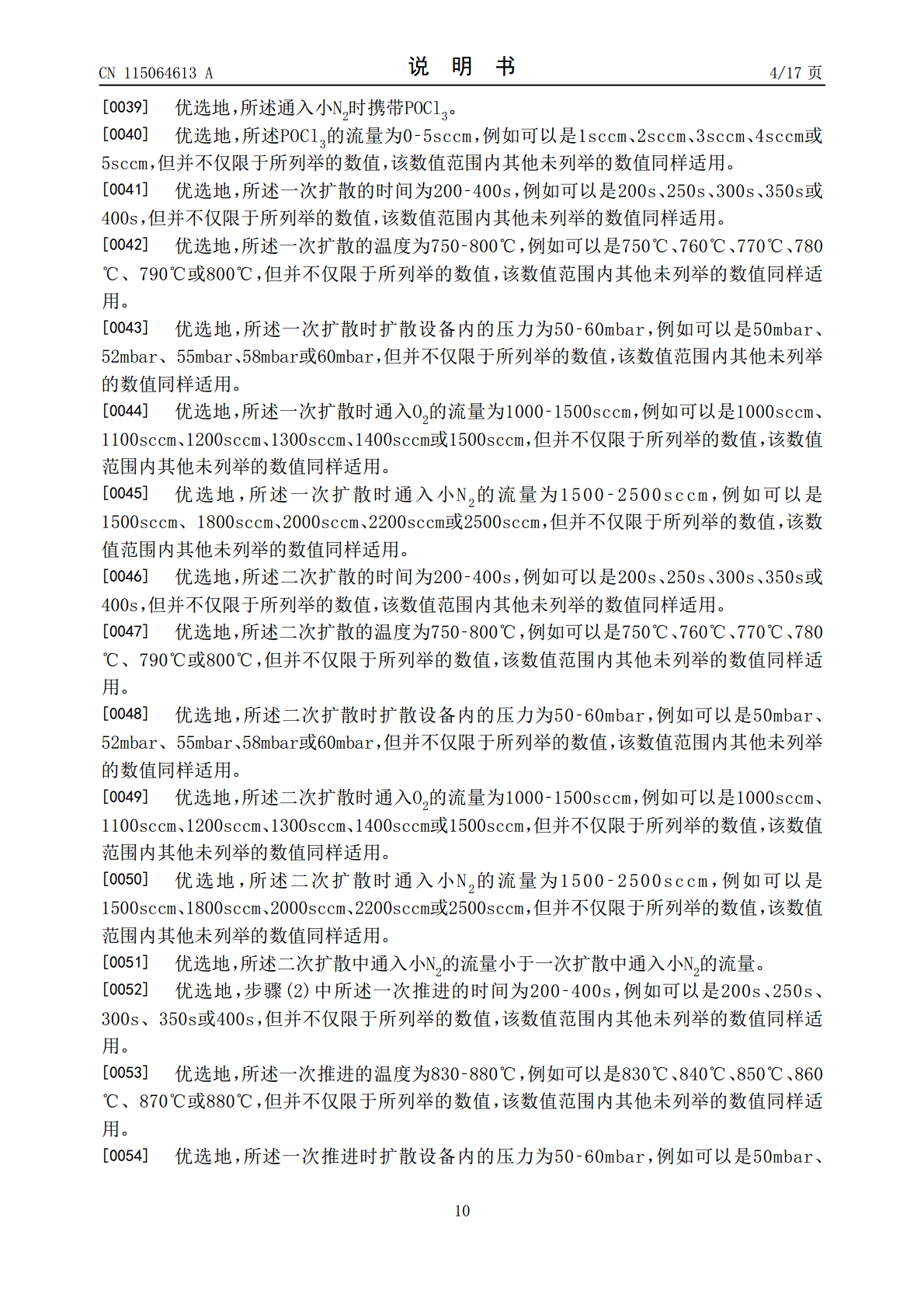

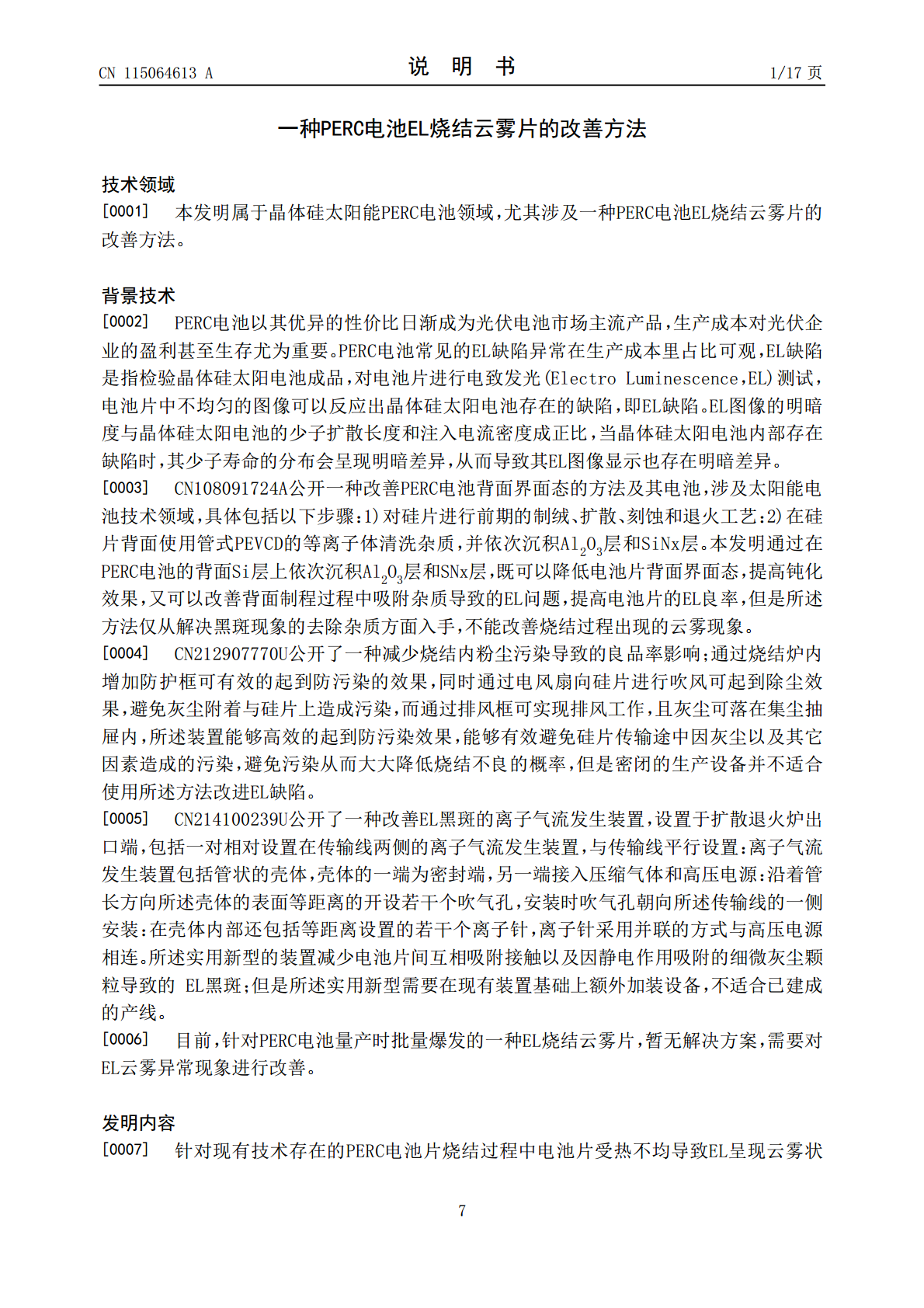

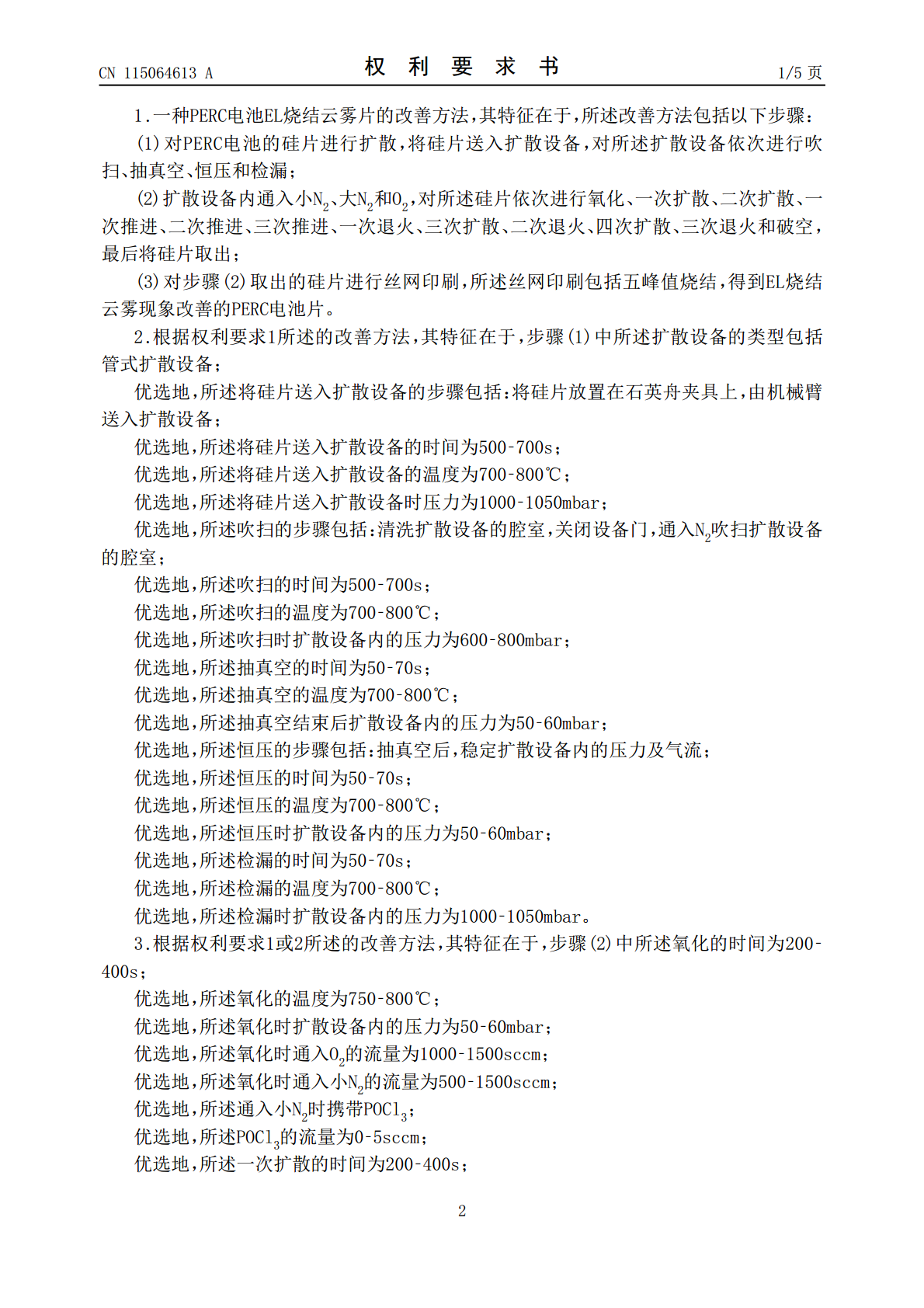

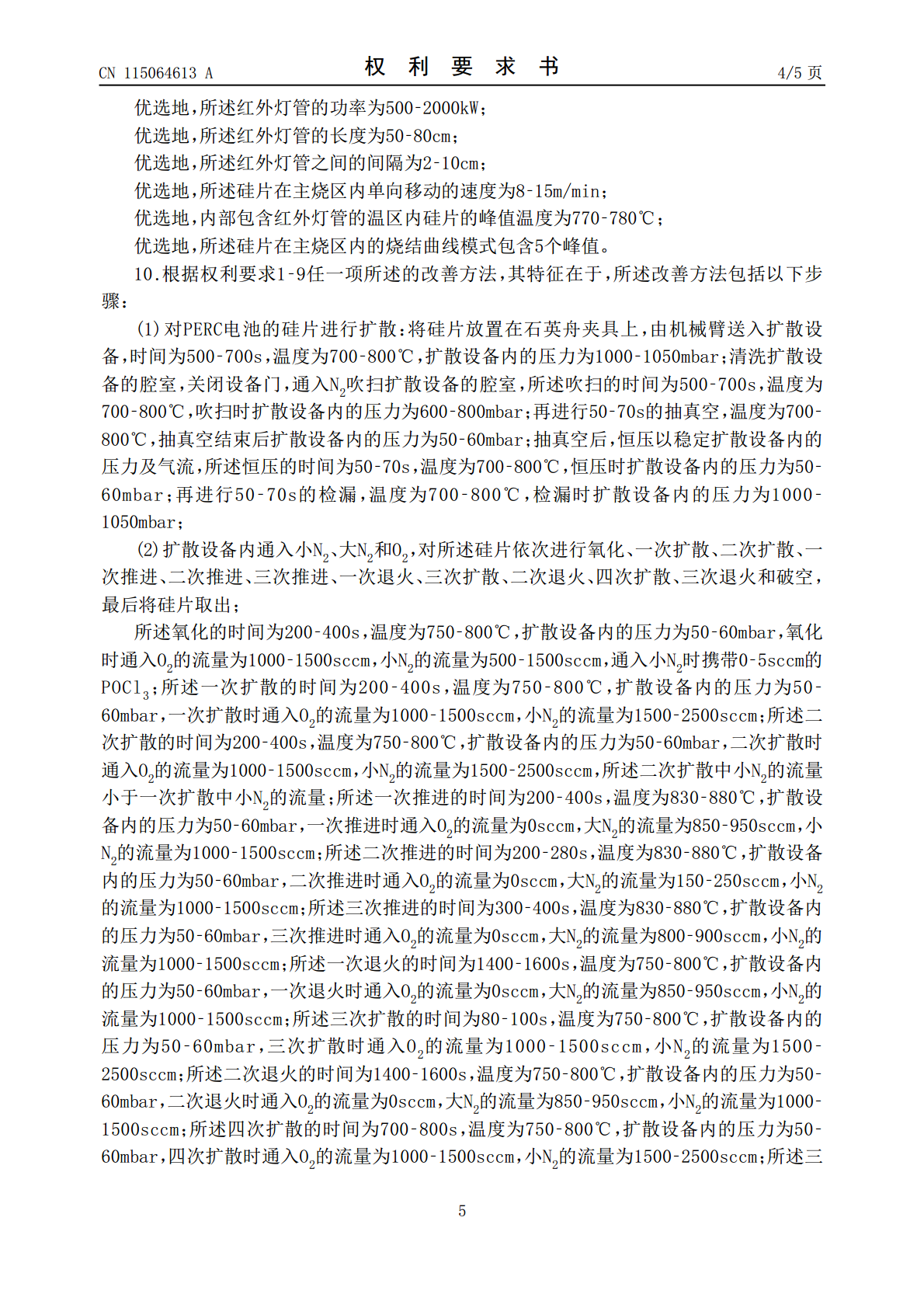

本发明提供了一种PERC电池EL烧结云雾片的改善方法,所述改善方法包括以下步骤:(1)对PERC电池的硅片进行扩散,将硅片送入扩散设备,对所述扩散设备依次进行吹扫、抽真空、恒压和检漏;(2)扩散设备内通入小N<base:Sub>2</base:Sub>、大N<base:Sub>2</base:Sub>和O<base:Sub>2</base:Sub>,对所述硅片依次进行氧化、一次扩散、二次扩散、一次推进、二次推进、三次推进、一次退火、三次扩散、二次退火、四次扩散、三次退火和破空,最后将硅片取出;(3)对步骤
2023-05-12
10
关于PERC电池EL黑斑改善方法的研究.docx
关于PERC电池EL黑斑改善方法的研究PERC电池是一种高效的太阳能电池，由于其高光电转换效率和低制造成本，已广泛应用于太阳能发电行业。然而，EL（Electroluminescence）黑斑是PERC电池常见的一种缺陷，会导致电池性能下降甚至损坏。因此，研究如何改善EL黑斑的方法对于提高PERC电池的产能和效益至关重要。首先，EL黑斑的形成机理需要深入了解。EL黑斑主要是由于电池内部的局部缺陷导致，例如表面污染、金属污染、封装材料的老化等。这些因素会导致电池内部能量浓度分布不均匀，从而引发局部缺陷。因此
2024-10-18
5
10KB
改善PERC高效电池EL良率的工艺.pdf
本发明涉及太阳能电池片制备技术领域，尤其是一种改善PERC高效电池EL良率的工艺，该工艺包括以下步骤：a、将炉管内的温度提升至800±200℃，然后向炉管内通入5000±1000sccm氮气进行吹扫，去除炉管内杂质物；b、接着向炉管内通入5000±1000sccm氧气，将步骤a中不能去除的杂质进行氧化反应；c、将炉管内的温度降至500±200℃，通入氮气进行吹扫，将杂质氧化反应后的生成物吹除；d、最后将硅片送入炉管内进行退火处理，本发明的改善PERC高效电池EL良率的工艺将沉淀在炉管里的杂质通过提升温度，
2023-06-18
10
449KB
一种解决碱抛SE-PERC电池EL不良的方法.pdf
本发明涉及太阳能电池生产领域。种解决碱抛SE‑PERC电池EL不良的方法，扩散过程按如下步骤进行，入舟排空，制绒后的硅片放入石英舟，然后将石英舟放入扩散炉中，通入氮气排除空气；前氧化，前氧化分两步，分别通入不同浓度的氮气和氧气，第一步在硅片表面形成深而疏的氧化层，第二步在第一步的基础上形成密而薄的氧化层；多步扩散和推进；后氧化，后氧化分三步，第一步采用恒温氧化，第二步采用恒温补源氧化，第三步采用低温氧化；出管，测试。
2023-06-15
10
259KB
改善EL边角发黑和卡点发黑的管式PERC电池石墨舟.pdf
本发明公开了一种改善EL边角发黑和卡点发黑的管式PERC电池石墨舟，包括绝缘棒和若干个单元舟片，所述单元舟片为片状体，相邻的单元舟片之间具有间隙，所述绝缘棒贯穿各单元舟片的周缘而将全部的单元舟片连接固定在一起，石墨舟的端部通过若干个石墨块将单元舟片隔开，并通过连接棒贯穿石墨块和单元舟片，以将石墨块和单元舟片连接固定；至少一个石墨块为中空石墨块。所述单元舟片上设有若干组用于固定硅片的卡点，每一组卡点包括位于上部的第一卡点、位于底部的第二卡点和位于中间的第三卡点，所述第一卡点位于靠近石墨舟炉口一端，所述第二卡
2023-06-18
10
1.2MB
