膨胀珍珠岩制造用膨胀炉.pdf

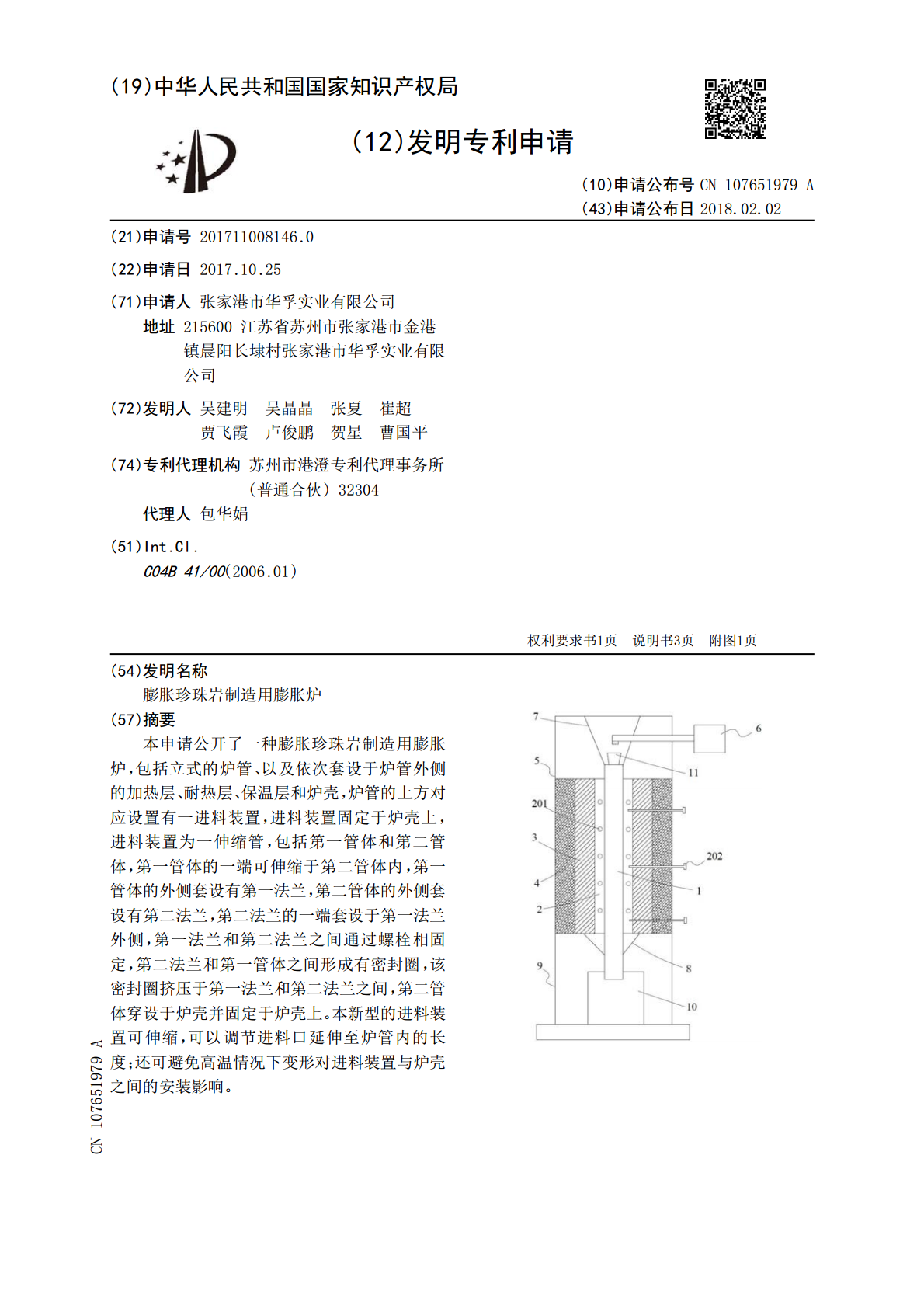

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107651979A(43)申请公布日2018.02.02(21)申请号201711008146.0(22)申请日2017.10.25(71)申请人张家港市华孚实业有限公司地址215600江苏省苏州市张家港市金港镇晨阳长埭村张家港市华孚实业有限公司(72)发明人吴建明吴晶晶张夏崔超贾飞霞卢俊鹏贺星曹国平(74)专利代理机构苏州市港澄专利代理事务所(普通合伙)32304代理人包华娟(51)Int.Cl.C04B41/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称膨胀珍珠岩制造用膨胀炉(57)摘要本申请公开了一种膨胀珍珠岩制造用膨胀炉，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，炉管的上方对应设置有一进料装置，进料装置固定于炉壳上，进料装置为一伸缩管，包括第一管体和第二管体，第一管体的一端可伸缩于第二管体内，第一管体的外侧套设有第一法兰，第二管体的外侧套设有第二法兰，第二法兰的一端套设于第一法兰外侧，第一法兰和第二法兰之间通过螺栓相固定，第二法兰和第一管体之间形成有密封圈，该密封圈挤压于第一法兰和第二法兰之间，第二管体穿设于炉壳并固定于炉壳上。本新型的进料装置可伸缩，可以调节进料口延伸至炉管内的长度；还可避免高温情况下变形对进料装置与炉壳之间的安装影响。CN107651979ACN107651979A权利要求书1/1页1.一种膨胀珍珠岩制造用膨胀炉，其特征在于，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，所述炉管的上方对应设置有一进料装置，所述进料装置固定于所述炉壳上，所述进料装置为一伸缩管，包括第一管体和第二管体，所述第一管体的一端可伸缩于所述第二管体内，所述第一管体的外侧套设有第一法兰，所述第二管体的外侧套设有第二法兰，所述第二法兰的一端套设于所述第一法兰外侧，所述第一法兰和第二法兰之间通过螺栓相固定，所述第二法兰和第一管体之间形成有密封圈，该密封圈挤压于所述第一法兰和第二法兰之间，所述第二管体穿设于所述炉壳并固定于所述炉壳上。2.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述加热层采用电加热，包括加热元件和热电偶，所述热电偶的一端连接于加热元件，另一端延伸出所述炉壳外部与电源连接。3.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述炉管的顶端通过拉杆悬挂于所述炉壳上，所述炉管的底端通过弹性支杆连接于所述耐热层的底端。4.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述炉壳的底端支撑有支架。5.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述炉管的底端连通有集料装置。6.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述炉管采用不锈钢镍铬合金。7.根据权利要求1所述的膨胀珍珠岩制造用膨胀炉，其特征在于，所述炉管的顶端设置有给料器。2CN107651979A说明书1/3页膨胀珍珠岩制造用膨胀炉技术领域[0001]本申请涉及膨胀珍珠岩制造技术领域，特别是涉及一种膨胀珍珠岩制造用膨胀炉。背景技术[0002]现有膨胀珍珠岩，通常是采用燃烧煤粉的膨胀炉，其燃烧器是由水平安装在燃烧室上部两边的两支或四支喷管构成，工作时相互对喷。这种燃烧器具有以下缺陷：一是由于没有向上的喷力，生产中极易落料，造成下部结炉，影响正常生产；二是由于安装于燃烧室上部，燃烧状况不易观察，无法及时调节供煤量，时常出现供煤不足或断供现象，造成生产不稳定，影响产量；三是煤粉燃烧不充分，既造成燃料的浪费，提高了生产成本，又造成环境的污染。发明内容[0003]本发明的目的在于提供一种膨胀珍珠岩制造用膨胀炉，以克服现有技术中的不足。[0004]为实现上述目的，本发明提供如下技术方案：[0005]本申请实施例公开一种膨胀珍珠岩制造用膨胀炉，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，所述炉管的上方对应设置有一进料装置，所述进料装置固定于所述炉壳上，所述进料装置为一伸缩管，包括第一管体和第二管体，所述第一管体的一端可伸缩于所述第二管体内，所述第一管体的外侧套设有第一法兰，所述第二管体的外侧套设有第二法兰，所述第二法兰的一端套设于所述第一法兰外侧，所述第一法兰和第二法兰之间通过螺栓相固定，所述第二法兰和第一管体之间形成有密封圈，该密封圈挤压于所述第一法兰和第二法兰之间，所述第二管体穿设于所述炉壳并固定于所述炉壳上。[0006]优选的，在上述的膨胀珍珠岩制造用膨胀炉中，所述加热层采用电加热，包括加热元件和热电偶，所述热电偶的一端连接于加热元件，另一端延伸出所述炉壳外部与电源连接。[0007]优选的，在上述的膨胀珍珠岩制造用膨胀炉中，所述炉管的顶端通
