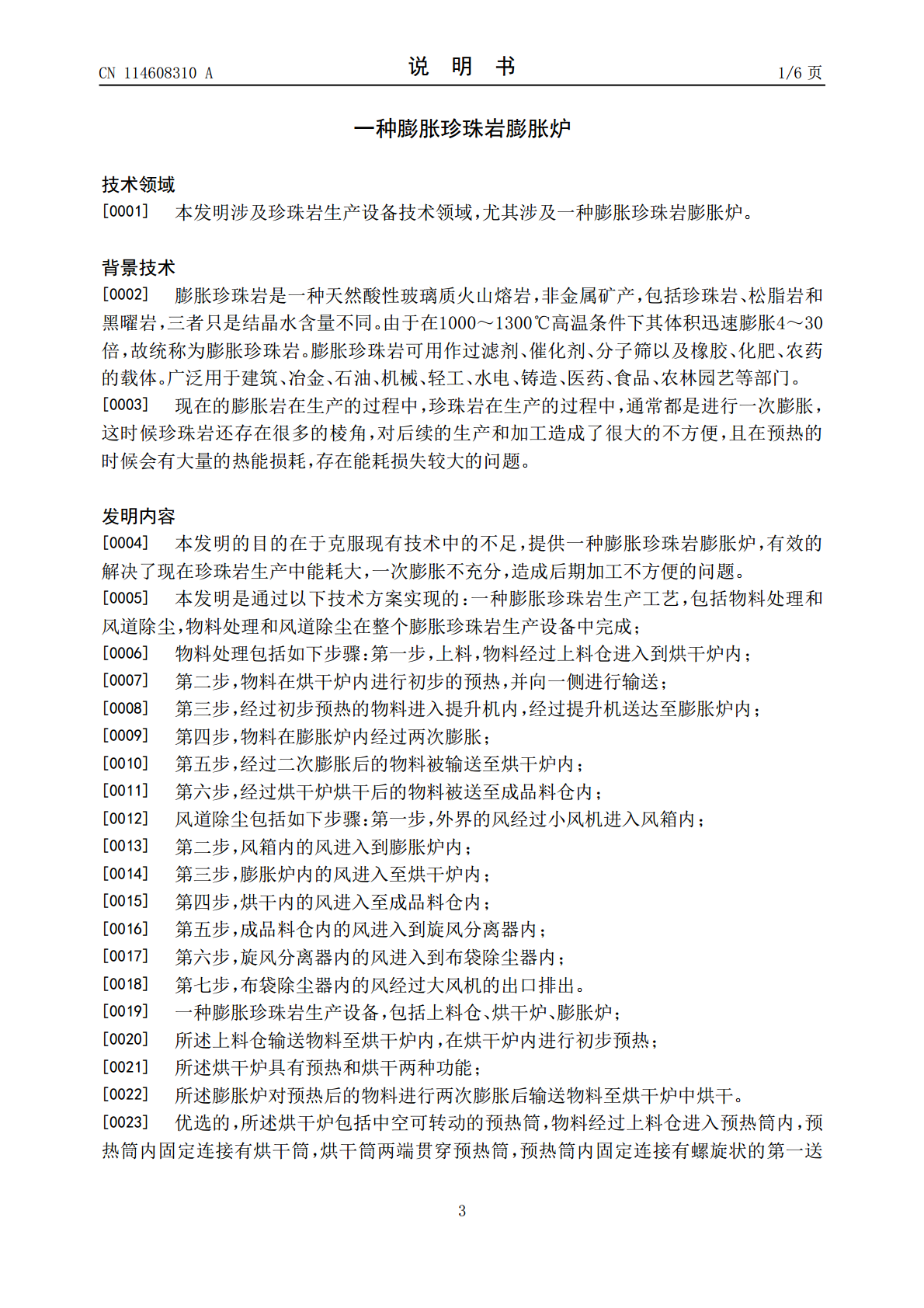

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114608310A(43)申请公布日2022.06.10(21)申请号202210468526.7C04B20/06(2006.01)(22)申请日2022.04.29(71)申请人信阳豹子环保设备有限公司地址464000河南省信阳市平桥区平桥工业园(72)发明人成祥洲沈新伟成群罗超远沈俊(74)专利代理机构郑州隆盛专利代理事务所(普通合伙)41143专利代理师鲍立阳(51)Int.Cl.F27B1/04(2006.01)F27B1/20(2006.01)F27B1/10(2006.01)F27D99/00(2010.01)权利要求书1页说明书6页附图9页(54)发明名称一种膨胀珍珠岩膨胀炉(57)摘要一种膨胀珍珠岩膨胀炉，有效的解决了现在珍珠岩生产中能耗大，一次膨胀不充分，造成后期加工不方便的问题。其包括一次膨胀炉和二次膨胀炉，一次膨胀炉和二次膨胀炉之间固定连接；一次膨胀炉包括中空的第一炉体，第一炉体下端固定连接有多个第一喷火嘴，多个第一喷火嘴对第一炉体进行加热；第一炉体下方设有风箱，风箱内的风经过管道与第一喷火嘴相通；所述二次膨胀炉包括中空的内炉体，内炉体与第一炉体相连通，内炉体外侧设有中空的耐火管，耐火管与内炉体之间有间隔，耐火管上部和中部固定有多个第二喷火嘴，多个第二喷火嘴对内炉体进行加热。CN114608310ACN114608310A权利要求书1/1页1.一种膨胀珍珠岩膨胀炉，其特征在于，包括一次膨胀炉(20)和二次膨胀炉(21)，一次膨胀炉(20)和二次膨胀炉(21)之间固定连接；所述一次膨胀炉(20)包括中空的第一炉体(22)，第一炉体(22)下端固定连接有多个第一喷火嘴(23)，多个第一喷火嘴(23)对第一炉体(22)进行加热；所述第一炉体(22)下方设有风箱(24)，风箱(24)内的风经过管道与第一喷火嘴(23)相通；所述二次膨胀炉(21)包括中空的内炉体(25)，内炉体(25)与第一炉体(22)相连通，内炉体(25)外侧设有中空的耐火管(26)，耐火管(26)与内炉体(25)之间有间隔，耐火管(26)上部和中部固定有多个第二喷火嘴，多个第二喷火嘴对内炉体(25)进行加热。2.根据权利要求1所述的一种膨胀珍珠岩膨胀炉，其特征在于，所述内炉体(25)下端与烘干筒(9)相连通。3.根据权利要求1所述的一种膨胀珍珠岩膨胀炉，其特征在于，所述第一炉体(22)下部外圆周固定有多个漏斗(27)，漏斗(27)下方设有接料槽(28)，接料槽(28)与第一炉体(22)固定连接，接料槽(28)倾斜向下布置，接料槽(28)靠近漏斗(27)侧为高处，接料槽(28)内端置于第一炉体(22)内；所述多个漏斗(27)上方设有一个炉料盒(29)，炉料盒(29)与第一炉体(22)固定连接，炉料盒(29)通过多个下料管(30)与漏斗(27)相连。2CN114608310A说明书1/6页一种膨胀珍珠岩膨胀炉技术领域[0001]本发明涉及珍珠岩生产设备技术领域，尤其涉及一种膨胀珍珠岩膨胀炉。背景技术[0002]膨胀珍珠岩是一种天然酸性玻璃质火山熔岩，非金属矿产，包括珍珠岩、松脂岩和黑曜岩，三者只是结晶水含量不同。由于在1000～1300℃高温条件下其体积迅速膨胀4～30倍，故统称为膨胀珍珠岩。膨胀珍珠岩可用作过滤剂、催化剂、分子筛以及橡胶、化肥、农药的载体。广泛用于建筑、冶金、石油、机械、轻工、水电、铸造、医药、食品、农林园艺等部门。[0003]现在的膨胀岩在生产的过程中，珍珠岩在生产的过程中，通常都是进行一次膨胀，这时候珍珠岩还存在很多的棱角，对后续的生产和加工造成了很大的不方便，且在预热的时候会有大量的热能损耗，存在能耗损失较大的问题。发明内容[0004]本发明的目的在于克服现有技术中的不足，提供一种膨胀珍珠岩膨胀炉，有效的解决了现在珍珠岩生产中能耗大，一次膨胀不充分，造成后期加工不方便的问题。[0005]本发明是通过以下技术方案实现的：一种膨胀珍珠岩生产工艺，包括物料处理和风道除尘，物料处理和风道除尘在整个膨胀珍珠岩生产设备中完成；[0006]物料处理包括如下步骤：第一步，上料，物料经过上料仓进入到烘干炉内；[0007]第二步，物料在烘干炉内进行初步的预热，并向一侧进行输送；[0008]第三步，经过初步预热的物料进入提升机内，经过提升机送达至膨胀炉内；[0009]第四步，物料在膨胀炉内经过两次膨胀；[0010]第五步，经过二次膨胀后的物料被输送至烘干炉内；[0011]第六步，经过烘干炉烘干后的物料被送至成品料仓内；[0012]风道除尘包括如下步骤：第一步，外界的风经过小风机进入风箱内；[0013]第二步，风箱内的风进入到膨胀炉内；[0014]第三步，膨胀炉内的风进入至烘干炉内
