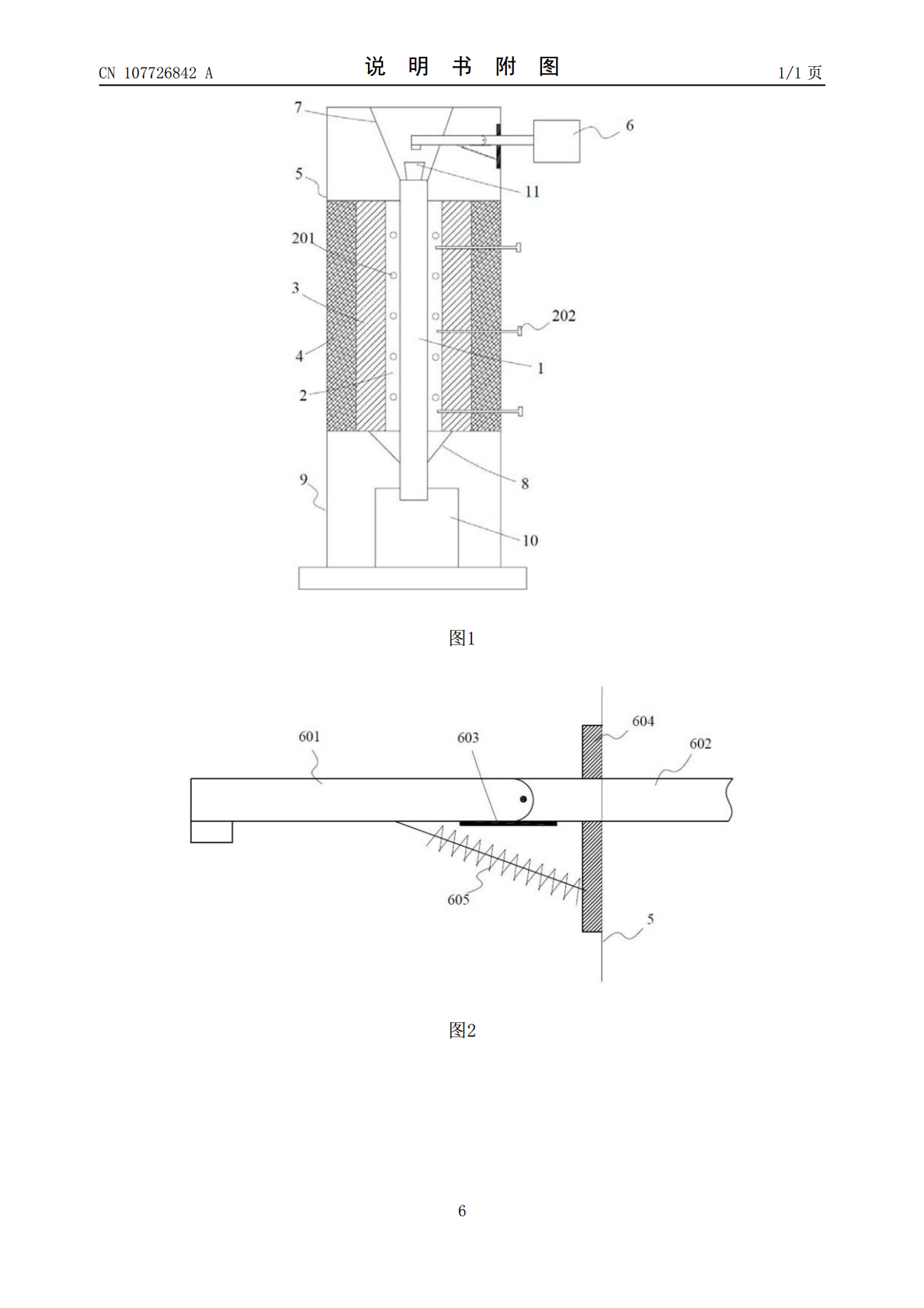

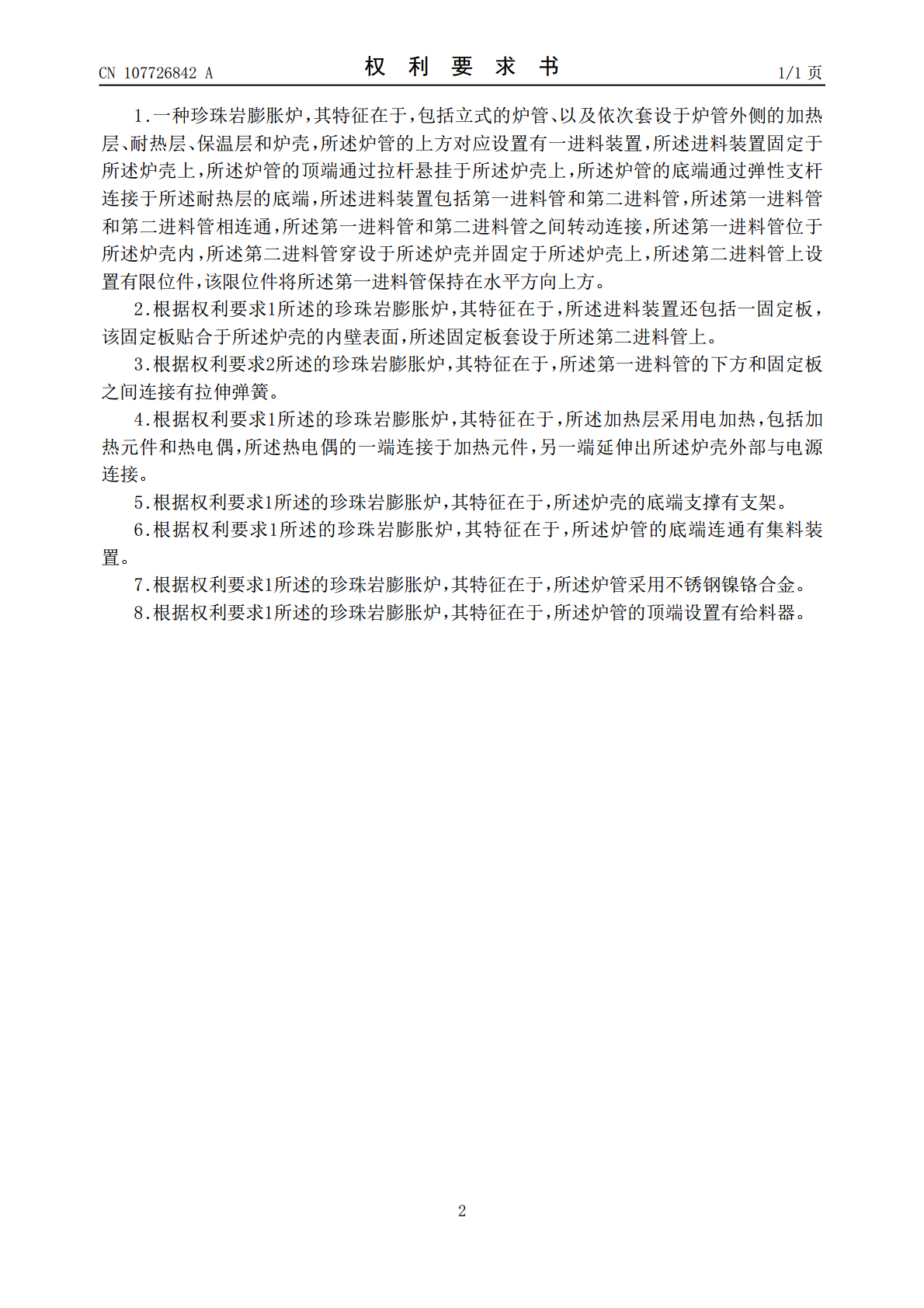

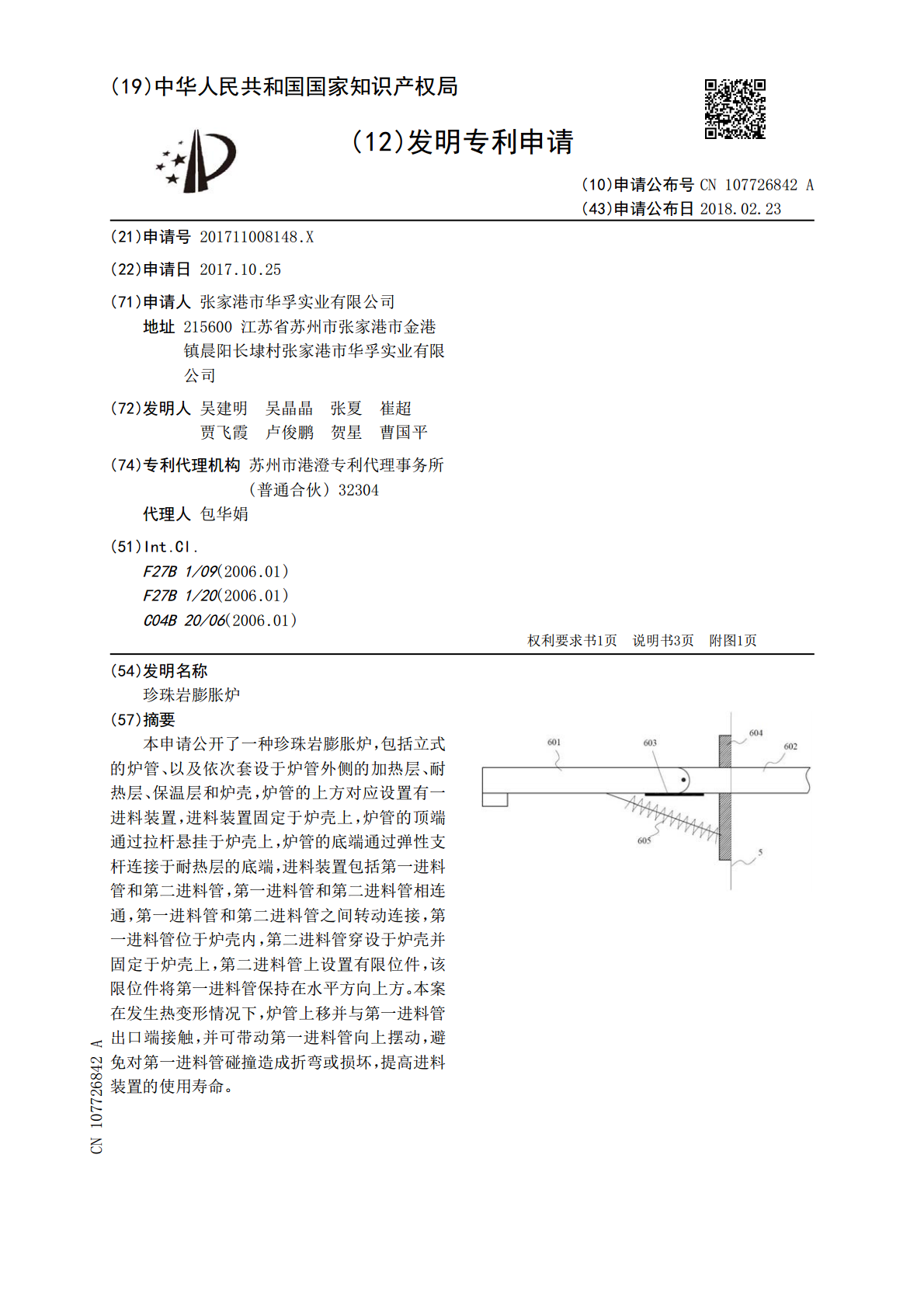

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107726842A(43)申请公布日2018.02.23(21)申请号201711008148.X(22)申请日2017.10.25(71)申请人张家港市华孚实业有限公司地址215600江苏省苏州市张家港市金港镇晨阳长埭村张家港市华孚实业有限公司(72)发明人吴建明吴晶晶张夏崔超贾飞霞卢俊鹏贺星曹国平(74)专利代理机构苏州市港澄专利代理事务所(普通合伙)32304代理人包华娟(51)Int.Cl.F27B1/09(2006.01)F27B1/20(2006.01)C04B20/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称珍珠岩膨胀炉(57)摘要本申请公开了一种珍珠岩膨胀炉，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，炉管的上方对应设置有一进料装置，进料装置固定于炉壳上，炉管的顶端通过拉杆悬挂于炉壳上，炉管的底端通过弹性支杆连接于耐热层的底端，进料装置包括第一进料管和第二进料管，第一进料管和第二进料管相连通，第一进料管和第二进料管之间转动连接，第一进料管位于炉壳内，第二进料管穿设于炉壳并固定于炉壳上，第二进料管上设置有限位件，该限位件将第一进料管保持在水平方向上方。本案在发生热变形情况下，炉管上移并与第一进料管出口端接触，并可带动第一进料管向上摆动，避免对第一进料管碰撞造成折弯或损坏，提高进料装置的使用寿命。CN107726842ACN107726842A权利要求书1/1页1.一种珍珠岩膨胀炉，其特征在于，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，所述炉管的上方对应设置有一进料装置，所述进料装置固定于所述炉壳上，所述炉管的顶端通过拉杆悬挂于所述炉壳上，所述炉管的底端通过弹性支杆连接于所述耐热层的底端，所述进料装置包括第一进料管和第二进料管，所述第一进料管和第二进料管相连通，所述第一进料管和第二进料管之间转动连接，所述第一进料管位于所述炉壳内，所述第二进料管穿设于所述炉壳并固定于所述炉壳上，所述第二进料管上设置有限位件，该限位件将所述第一进料管保持在水平方向上方。2.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述进料装置还包括一固定板，该固定板贴合于所述炉壳的内壁表面，所述固定板套设于所述第二进料管上。3.根据权利要求2所述的珍珠岩膨胀炉，其特征在于，所述第一进料管的下方和固定板之间连接有拉伸弹簧。4.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述加热层采用电加热，包括加热元件和热电偶，所述热电偶的一端连接于加热元件，另一端延伸出所述炉壳外部与电源连接。5.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述炉壳的底端支撑有支架。6.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述炉管的底端连通有集料装置。7.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述炉管采用不锈钢镍铬合金。8.根据权利要求1所述的珍珠岩膨胀炉，其特征在于，所述炉管的顶端设置有给料器。2CN107726842A说明书1/3页珍珠岩膨胀炉技术领域[0001]本申请涉及膨胀珍珠岩制造技术领域，特别是涉及一种珍珠岩膨胀炉。背景技术[0002]现有珍珠岩膨胀炉，包括炉管，通过加热炉管，依靠热辐射作用来加热炉管内流动的矿砂物料。珍珠岩膨胀所需的温度在1300℃以上，在高温下，炉管在上下方向容易发生窜动，炉管向上过程中，容易与其上端的进料装置发生碰撞，造成进料管发生折弯或断裂，需要进行停机维修，大大增加成本。发明内容[0003]本发明的目的在于提供一种珍珠岩膨胀炉，以克服现有技术中的不足。[0004]为实现上述目的，本发明提供如下技术方案：[0005]本申请实施例公开一种珍珠岩膨胀炉，包括立式的炉管、以及依次套设于炉管外侧的加热层、耐热层、保温层和炉壳，所述炉管的上方对应设置有一进料装置，所述进料装置固定于所述炉壳上，所述炉管的顶端通过拉杆悬挂于所述炉壳上，所述炉管的底端通过弹性支杆连接于所述耐热层的底端，所述进料装置包括第一进料管和第二进料管，所述第一进料管和第二进料管相连通，所述第一进料管和第二进料管之间转动连接，所述第一进料管位于所述炉壳内，所述第二进料管穿设于所述炉壳并固定于所述炉壳上，所述第二进料管上设置有限位件，该限位件将所述第一进料管保持在水平方向上方。[0006]优选的，在上述的珍珠岩膨胀炉中，所述进料装置还包括一固定板，该固定板贴合于所述炉壳的内壁表面，所述固定板套设于所述第二进料管上。[0007]优选的，在上述的珍珠岩膨胀炉中，所述第一进料管的下方和固定板之间连接有拉伸弹簧。[0008]优选的，在上述的珍珠岩膨胀炉中，所述加热层采用电加热，包括加热元件和热电偶，所述热电偶的一端连接
