一种用于直拉单晶炉电极装置.pdf

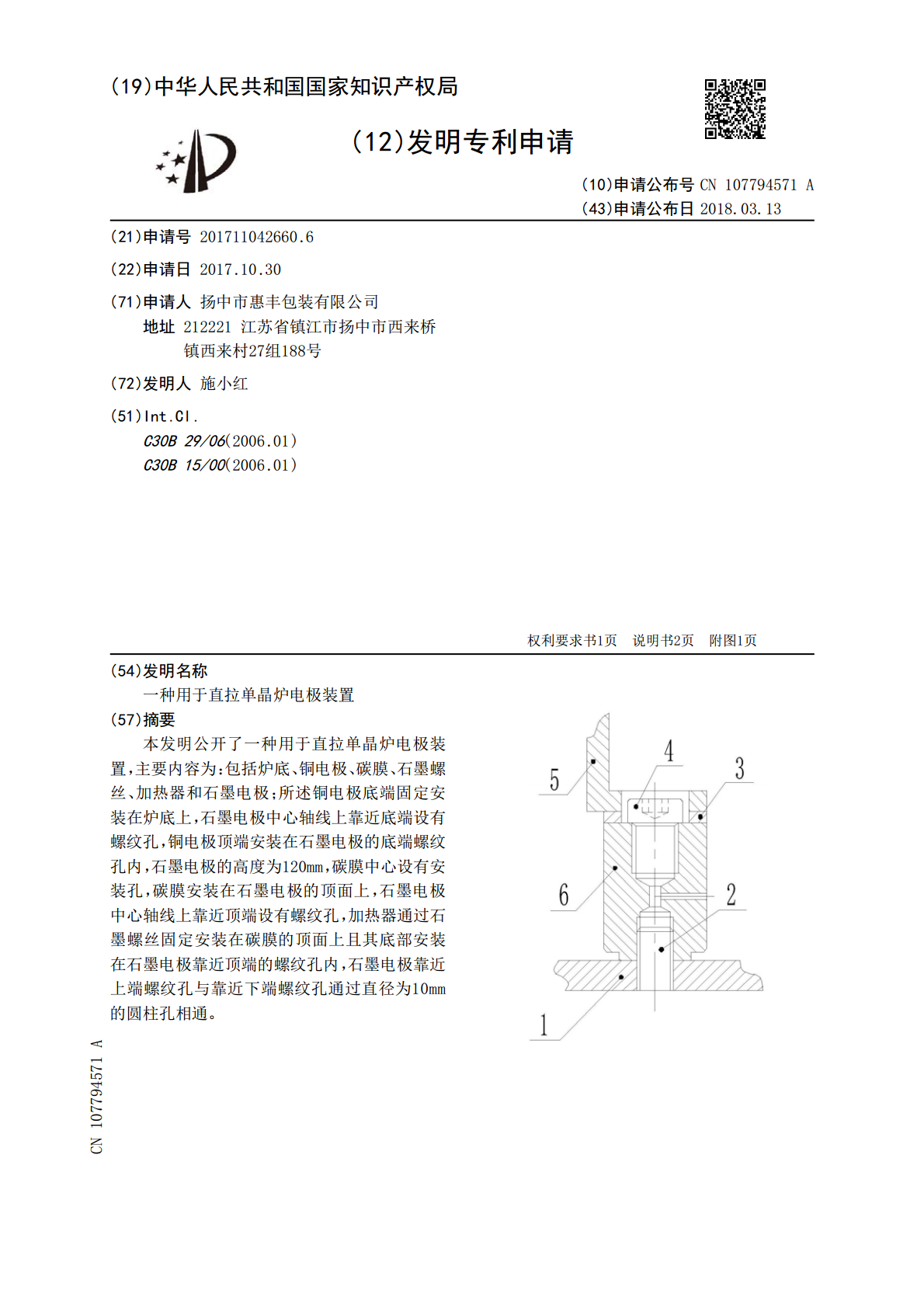

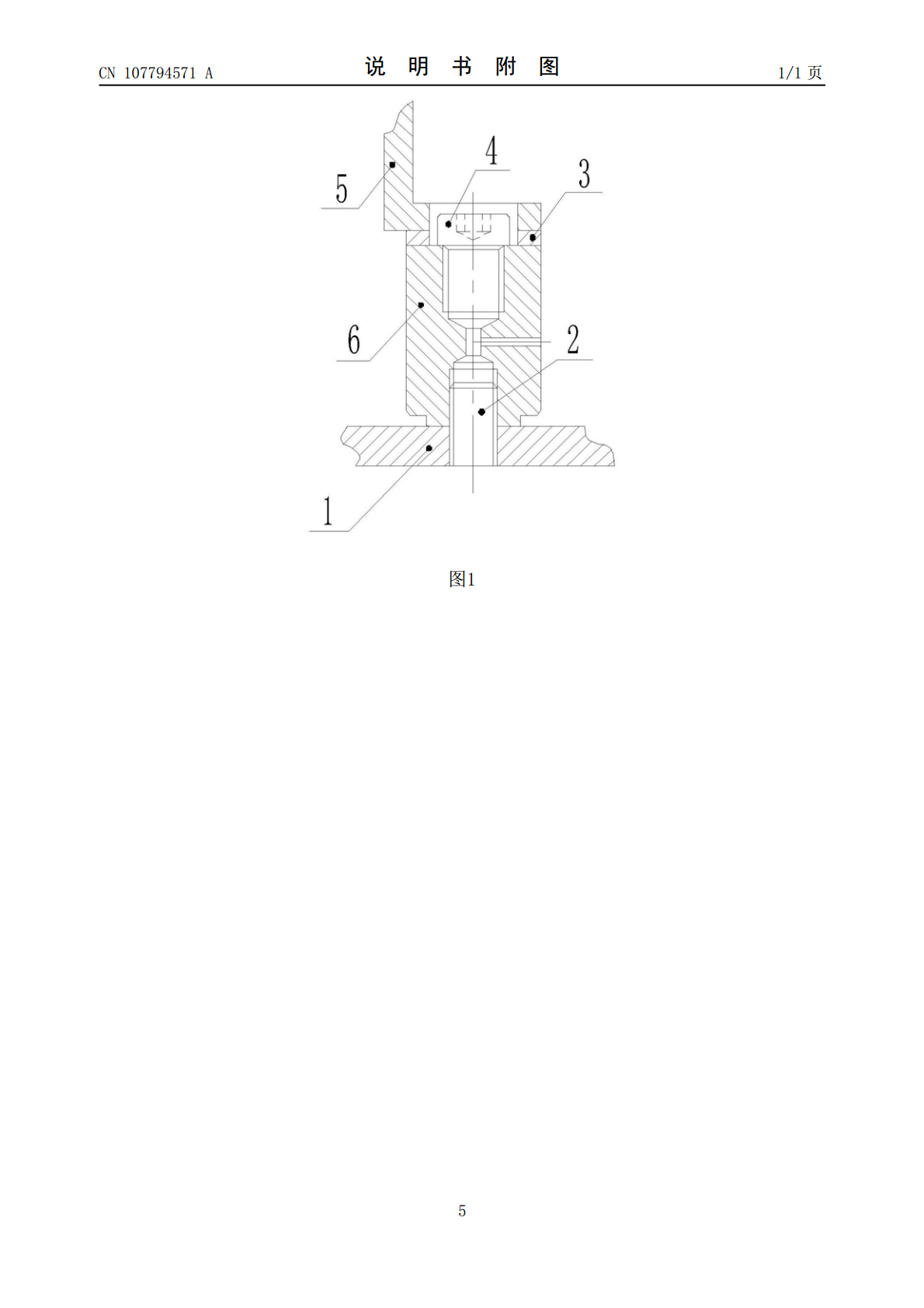

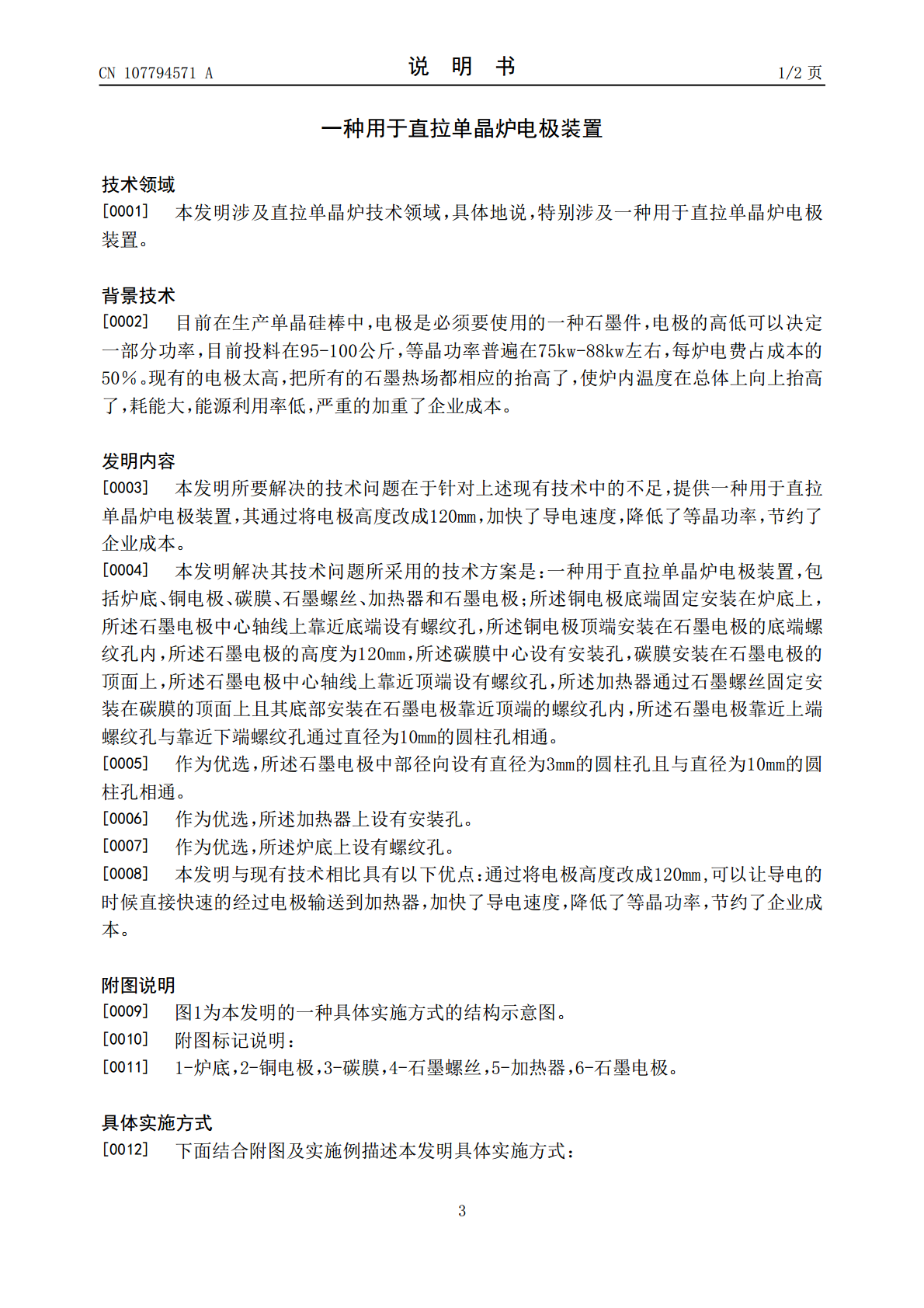

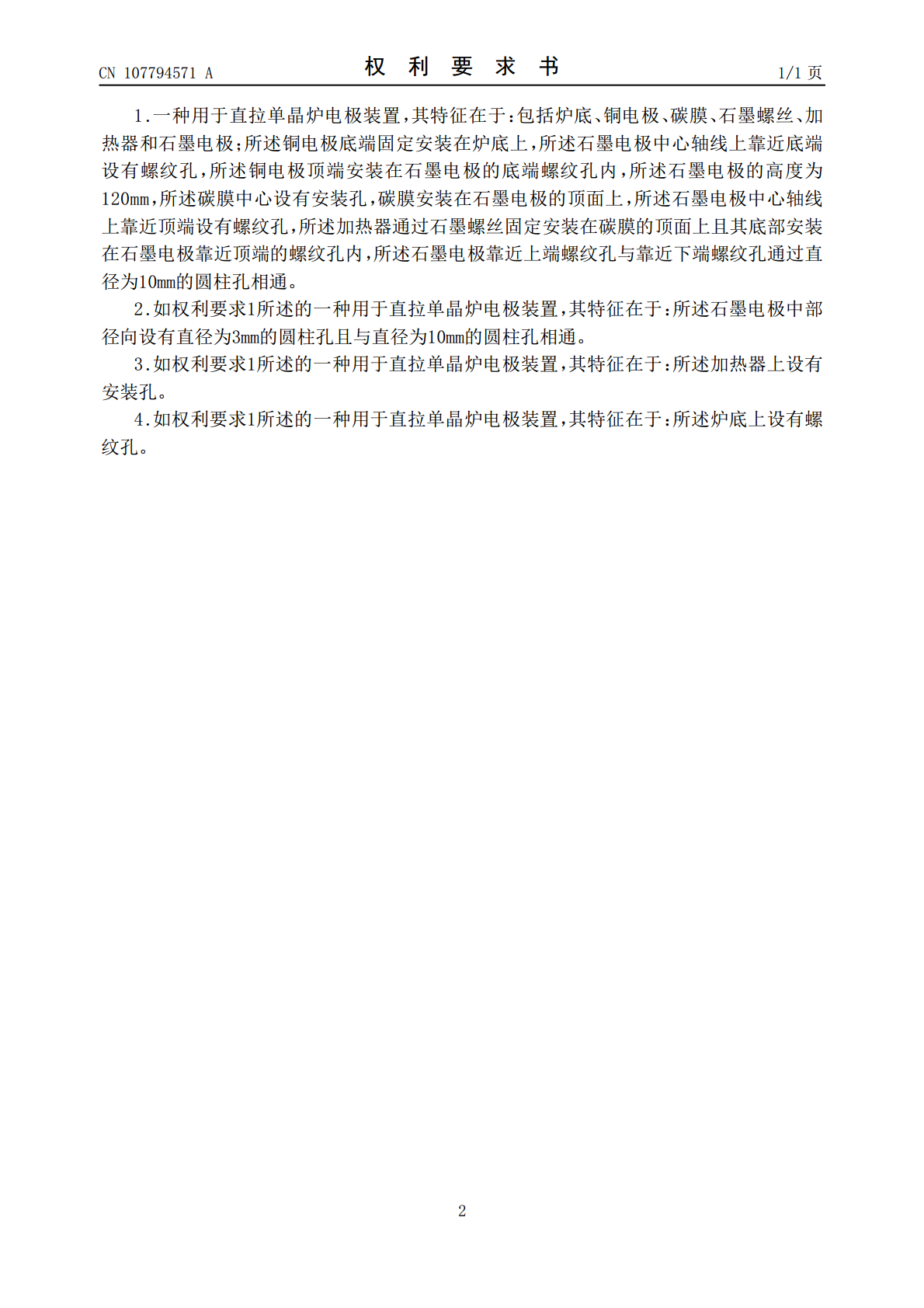

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107794571A(43)申请公布日2018.03.13(21)申请号201711042660.6(22)申请日2017.10.30(71)申请人扬中市惠丰包装有限公司地址212221江苏省镇江市扬中市西来桥镇西来村27组188号(72)发明人施小红(51)Int.Cl.C30B29/06(2006.01)C30B15/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于直拉单晶炉电极装置(57)摘要本发明公开了一种用于直拉单晶炉电极装置，主要内容为：包括炉底、铜电极、碳膜、石墨螺丝、加热器和石墨电极；所述铜电极底端固定安装在炉底上，石墨电极中心轴线上靠近底端设有螺纹孔，铜电极顶端安装在石墨电极的底端螺纹孔内，石墨电极的高度为120mm，碳膜中心设有安装孔，碳膜安装在石墨电极的顶面上，石墨电极中心轴线上靠近顶端设有螺纹孔，加热器通过石墨螺丝固定安装在碳膜的顶面上且其底部安装在石墨电极靠近顶端的螺纹孔内，石墨电极靠近上端螺纹孔与靠近下端螺纹孔通过直径为10mm的圆柱孔相通。CN107794571ACN107794571A权利要求书1/1页1.一种用于直拉单晶炉电极装置，其特征在于：包括炉底、铜电极、碳膜、石墨螺丝、加热器和石墨电极；所述铜电极底端固定安装在炉底上，所述石墨电极中心轴线上靠近底端设有螺纹孔，所述铜电极顶端安装在石墨电极的底端螺纹孔内，所述石墨电极的高度为120mm，所述碳膜中心设有安装孔，碳膜安装在石墨电极的顶面上，所述石墨电极中心轴线上靠近顶端设有螺纹孔，所述加热器通过石墨螺丝固定安装在碳膜的顶面上且其底部安装在石墨电极靠近顶端的螺纹孔内，所述石墨电极靠近上端螺纹孔与靠近下端螺纹孔通过直径为10mm的圆柱孔相通。2.如权利要求1所述的一种用于直拉单晶炉电极装置，其特征在于：所述石墨电极中部径向设有直径为3mm的圆柱孔且与直径为10mm的圆柱孔相通。3.如权利要求1所述的一种用于直拉单晶炉电极装置，其特征在于：所述加热器上设有安装孔。4.如权利要求1所述的一种用于直拉单晶炉电极装置，其特征在于：所述炉底上设有螺纹孔。2CN107794571A说明书1/2页一种用于直拉单晶炉电极装置技术领域[0001]本发明涉及直拉单晶炉技术领域，具体地说，特别涉及一种用于直拉单晶炉电极装置。背景技术[0002]目前在生产单晶硅棒中，电极是必须要使用的一种石墨件，电极的高低可以决定一部分功率，目前投料在95-100公斤，等晶功率普遍在75kw-88kw左右，每炉电费占成本的50％。现有的电极太高，把所有的石墨热场都相应的抬高了，使炉内温度在总体上向上抬高了，耗能大，能源利用率低，严重的加重了企业成本。发明内容[0003]本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种用于直拉单晶炉电极装置，其通过将电极高度改成120mm，加快了导电速度，降低了等晶功率，节约了企业成本。[0004]本发明解决其技术问题所采用的技术方案是：一种用于直拉单晶炉电极装置，包括炉底、铜电极、碳膜、石墨螺丝、加热器和石墨电极；所述铜电极底端固定安装在炉底上，所述石墨电极中心轴线上靠近底端设有螺纹孔，所述铜电极顶端安装在石墨电极的底端螺纹孔内，所述石墨电极的高度为120mm，所述碳膜中心设有安装孔，碳膜安装在石墨电极的顶面上，所述石墨电极中心轴线上靠近顶端设有螺纹孔，所述加热器通过石墨螺丝固定安装在碳膜的顶面上且其底部安装在石墨电极靠近顶端的螺纹孔内，所述石墨电极靠近上端螺纹孔与靠近下端螺纹孔通过直径为10mm的圆柱孔相通。[0005]作为优选，所述石墨电极中部径向设有直径为3mm的圆柱孔且与直径为10mm的圆柱孔相通。[0006]作为优选，所述加热器上设有安装孔。[0007]作为优选，所述炉底上设有螺纹孔。[0008]本发明与现有技术相比具有以下优点：通过将电极高度改成120mm,可以让导电的时候直接快速的经过电极输送到加热器，加快了导电速度，降低了等晶功率，节约了企业成本。附图说明[0009]图1为本发明的一种具体实施方式的结构示意图。[0010]附图标记说明：[0011]1-炉底，2-铜电极，3-碳膜，4-石墨螺丝，5-加热器，6-石墨电极。具体实施方式[0012]下面结合附图及实施例描述本发明具体实施方式：3CN107794571A说明书2/2页[0013]如图1所示，一种用于直拉单晶炉电极装置，包括炉底1、铜电极2、碳膜3、石墨螺丝4、加热器5和石墨电极6；所述铜电极2底端固定安装在炉底1上，所述石墨电极6中心轴线上靠近底端设有螺纹孔，所述铜电极2顶端安装在石墨电极6的底端螺纹孔内，所述石墨电极6的高度为120mm，所述碳膜3中心设有
