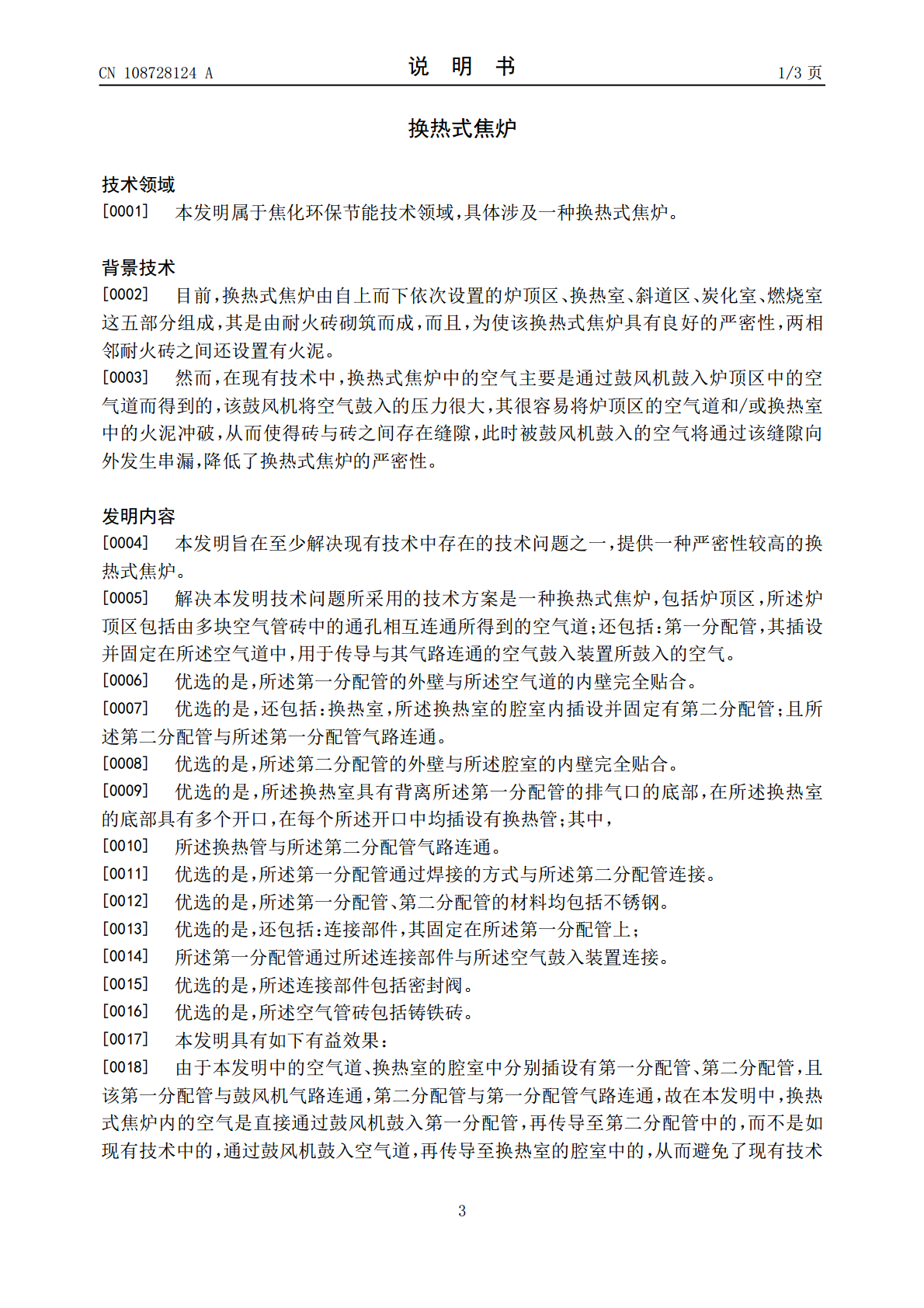

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108728124A(43)申请公布日2018.11.02(21)申请号201810731371.5(22)申请日2018.07.05(71)申请人北京华泰焦化工程技术有限公司地址100176北京市经济技术开发区科创十三街31号院二区15号楼5层501(72)发明人姚梈赵楠楠吕栋钰王福生贾楠(74)专利代理机构北京天昊联合知识产权代理有限公司11112代理人柴亮张天舒(51)Int.Cl.C10B17/00(2006.01)C10B49/02(2006.01)C10B23/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称换热式焦炉(57)摘要本发明提供一种换热式焦炉，属于焦化环保节能技术领域，其可解决现有的换热式焦炉中的空气易发生串漏的问题。本发明的换热式焦炉，包括炉顶区，炉顶区包括由多块空气管砖中的通孔相互连通所得到的空气道；还包括：第一分配管，其插设并固定在空气道中，用于传导与其气路连通的空气鼓入装置所鼓入的空气。CN108728124ACN108728124A权利要求书1/1页1.一种换热式焦炉，包括炉顶区，所述炉顶区包括由多块空气管砖中的通孔相互连通所得到的空气道；其特征在于，还包括：第一分配管，其插设并固定在所述空气道中，用于传导与其气路连通的空气鼓入装置所鼓入的空气。2.根据权利要求1所述的换热式焦炉，其特征在于，所述第一分配管的外壁与所述空气道的内壁完全贴合。3.根据权利要求1所述的换热式焦炉，其特征在于，还包括：换热室，所述换热室的腔室内插设并固定有第二分配管；且所述第二分配管与所述第一分配管气路连通。4.根据权利要求3所述的换热式焦炉，其特征在于，所述第二分配管的外壁与所述腔室的内壁完全贴合。5.根据权利要求3所述的换热式焦炉，其特征在于，所述换热室具有背离所述第一分配管的排气口的底部，在所述换热室的底部具有多个开口，在每个所述开口中均插设有换热管；其中，所述换热管与所述第二分配管气路连通。6.根据权利要求3所述的换热式焦炉，其特征在于，所述第一分配管通过焊接的方式与所述第二分配管连接。7.根据权利要求3所述的换热式焦炉，其特征在于，所述第一分配管、第二分配管的材料均包括不锈钢。8.根据权利要求1所述的换热式焦炉，其特征在于，还包括：连接部件，其固定在所述第一分配管上；所述第一分配管通过所述连接部件与所述空气鼓入装置连接。9.根据权利要求8所述的换热式焦炉，其特征在于，所述连接部件包括密封阀。10.根据权利要求1所述的换热式焦炉，其特征在于，所述空气管砖包括铸铁砖。2CN108728124A说明书1/3页换热式焦炉技术领域[0001]本发明属于焦化环保节能技术领域，具体涉及一种换热式焦炉。背景技术[0002]目前，换热式焦炉由自上而下依次设置的炉顶区、换热室、斜道区、炭化室、燃烧室这五部分组成，其是由耐火砖砌筑而成，而且，为使该换热式焦炉具有良好的严密性，两相邻耐火砖之间还设置有火泥。[0003]然而，在现有技术中，换热式焦炉中的空气主要是通过鼓风机鼓入炉顶区中的空气道而得到的，该鼓风机将空气鼓入的压力很大，其很容易将炉顶区的空气道和/或换热室中的火泥冲破，从而使得砖与砖之间存在缝隙，此时被鼓风机鼓入的空气将通过该缝隙向外发生串漏，降低了换热式焦炉的严密性。发明内容[0004]本发明旨在至少解决现有技术中存在的技术问题之一，提供一种严密性较高的换热式焦炉。[0005]解决本发明技术问题所采用的技术方案是一种换热式焦炉，包括炉顶区，所述炉顶区包括由多块空气管砖中的通孔相互连通所得到的空气道；还包括：第一分配管，其插设并固定在所述空气道中，用于传导与其气路连通的空气鼓入装置所鼓入的空气。[0006]优选的是，所述第一分配管的外壁与所述空气道的内壁完全贴合。[0007]优选的是，还包括：换热室，所述换热室的腔室内插设并固定有第二分配管；且所述第二分配管与所述第一分配管气路连通。[0008]优选的是，所述第二分配管的外壁与所述腔室的内壁完全贴合。[0009]优选的是，所述换热室具有背离所述第一分配管的排气口的底部，在所述换热室的底部具有多个开口，在每个所述开口中均插设有换热管；其中，[0010]所述换热管与所述第二分配管气路连通。[0011]优选的是，所述第一分配管通过焊接的方式与所述第二分配管连接。[0012]优选的是，所述第一分配管、第二分配管的材料均包括不锈钢。[0013]优选的是，还包括：连接部件，其固定在所述第一分配管上；[0014]所述第一分配管通过所述连接部件与所述空气鼓入装置连接。[0015]优选的是，所述连接部件包括密封阀。[0016]优选的是，所述空气管砖包括铸铁砖。[0017]本发明具有如下有益效
