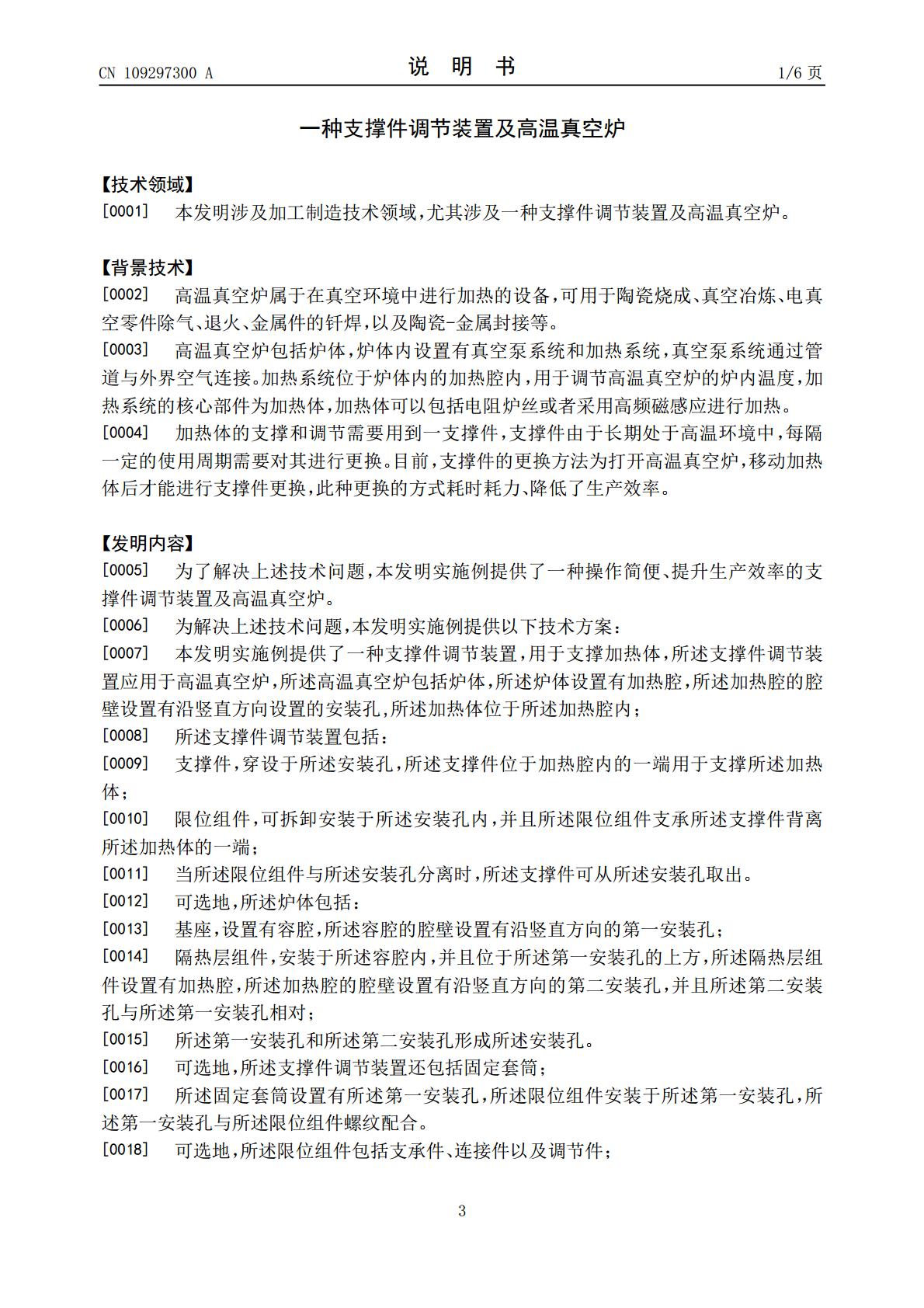

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109297300A(43)申请公布日2019.02.01(21)申请号201810965916.9(22)申请日2018.08.23(71)申请人湖南诺铂特高温设备有限公司地址411300湖南省湘潭市韶山市高新技术产业开发区创业大厦5楼(72)发明人何利文欧阳晓平段超(74)专利代理机构深圳市六加知识产权代理有限公司44372代理人曲卫涛(51)Int.Cl.F27B5/04(2006.01)F27B5/14(2006.01)F27D11/00(2006.01)F27D19/00(2006.01)F27D99/00(2010.01)权利要求书1页说明书6页附图3页(54)发明名称一种支撑件调节装置及高温真空炉(57)摘要本发明涉及加工制造技术领域，提供了一种支撑件调节装置及高温真空炉。所述支撑件调节装置用于支撑加热体，所述支撑件调节装置应用于高温真空炉，所述高温真空炉包括炉体，所述炉体设置有加热腔，所述加热腔的腔壁设置有沿竖直方向设置的安装孔,所述加热体位于所述加热腔内；所述支撑件调节装置包括：支撑件，穿设于所述安装孔，所述支撑件位于加热腔内的一端用于支撑所述加热体；限位组件，可拆卸安装于所述安装孔内，并且所述限位组件支承所述支撑件背离所述加热体的一端；当所述限位组件与所述安装孔分离时，所述支撑件可从所述安装孔取出。本发明能够简化操作、提升生产效率。CN109297300ACN109297300A权利要求书1/1页1.一种支撑件调节装置，用于支撑加热体，其特征在于，所述支撑件调节装置应用于高温真空炉，所述高温真空炉包括炉体，所述炉体设置有加热腔，所述加热腔的腔壁设置有沿竖直方向设置的安装孔,所述加热体位于所述加热腔内；所述支撑件调节装置包括：支撑件，穿设于所述安装孔，所述支撑件位于加热腔内的一端用于支撑所述加热体；限位组件，可拆卸安装于所述安装孔内，并且所述限位组件支承所述支撑件背离所述加热体的一端；当所述限位组件与所述安装孔分离时，所述支撑件可从所述安装孔取出。2.根据权利要求1所述的支撑件调节装置，其特征在于，所述炉体包括：基座，设置有容腔，所述容腔的腔壁设置有沿竖直方向的第一安装孔；隔热层组件，安装于所述容腔内，并且位于所述第一安装孔的上方，所述隔热层组件设置有加热腔，所述加热腔的腔壁设置有沿竖直方向的第二安装孔，并且所述第二安装孔与所述第一安装孔相对；所述第一安装孔和所述第二安装孔形成所述安装孔。3.根据权利要求2所述的支撑件调节装置，其特征在于，所述支撑件调节装置还包括固定套筒；所述固定套筒设置有所述第一安装孔，所述限位组件安装于所述第一安装孔，所述第一安装孔与所述限位组件螺纹配合。4.根据权利要求3所述的支撑件调节装置，其特征在于，所述限位组件包括支承件、连接件以及调节件；所述支承件支承所述支撑件背离所述加热体的一端；所述连接件的一端与所述支承件连接；所述调节件与所述连接件的另一端连接，所述调节件与所述固定套筒螺纹配合。5.根据权利要求4所述的支撑件调节装置，其特征在于，所述支撑件调节装置还包括：绝缘隔热套，所述绝缘隔热套安装于所述第二安装孔且远离所述加热体的一端；石墨套，所述石墨套嵌入所述第二安装孔，且套设于所述绝缘隔热套。6.根据权利要求5所述的支撑件调节装置，其特征在于，所述支撑件调节装置还包括密封件，所述密封件安装于所述固定套筒远离所述加热体的一端，所述密封件与所述固定套筒螺纹配合。7.根据权利要求6所述的支撑件调节装置，其特征在于，所述密封件上与所述固定套筒端面连接处设置有一密封槽，所述密封槽内设置有密封圈。8.根据权利要求5所述的支撑件调节装置，其特征在于，所述支撑件调节装置还包括导热组件，所述导热组件套设于所述支撑件，所述导热组件一端抵接于所述绝缘隔热套。9.根据权利要求6所述的支撑件调节装置，其特征在于，所述调节件包括第一调节孔，所述第一调节孔位于所述调节件远离所述加热体的一端；所述密封件包括第二调节孔，所述第二调节孔位于所述密封件远离所述调节件的一端。10.一种高温真空炉，其特征在于，包括如权利要求1-9任一项所述的支撑件调节装置。2CN109297300A说明书1/6页一种支撑件调节装置及高温真空炉【技术领域】[0001]本发明涉及加工制造技术领域，尤其涉及一种支撑件调节装置及高温真空炉。【背景技术】[0002]高温真空炉属于在真空环境中进行加热的设备，可用于陶瓷烧成、真空冶炼、电真空零件除气、退火、金属件的钎焊，以及陶瓷-金属封接等。[0003]高温真空炉包括炉体，炉体内设置有真空泵系统和加热系统，真空泵系统通过管道与外界空气连接。加热系统位于炉体内的加热腔内，用于调节高温真空炉的炉内温度，加热系统的核心部件为加热
