预览加载中,请您耐心等待几秒...
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9

在线预览结束,喜欢就下载吧,查找使用更方便

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

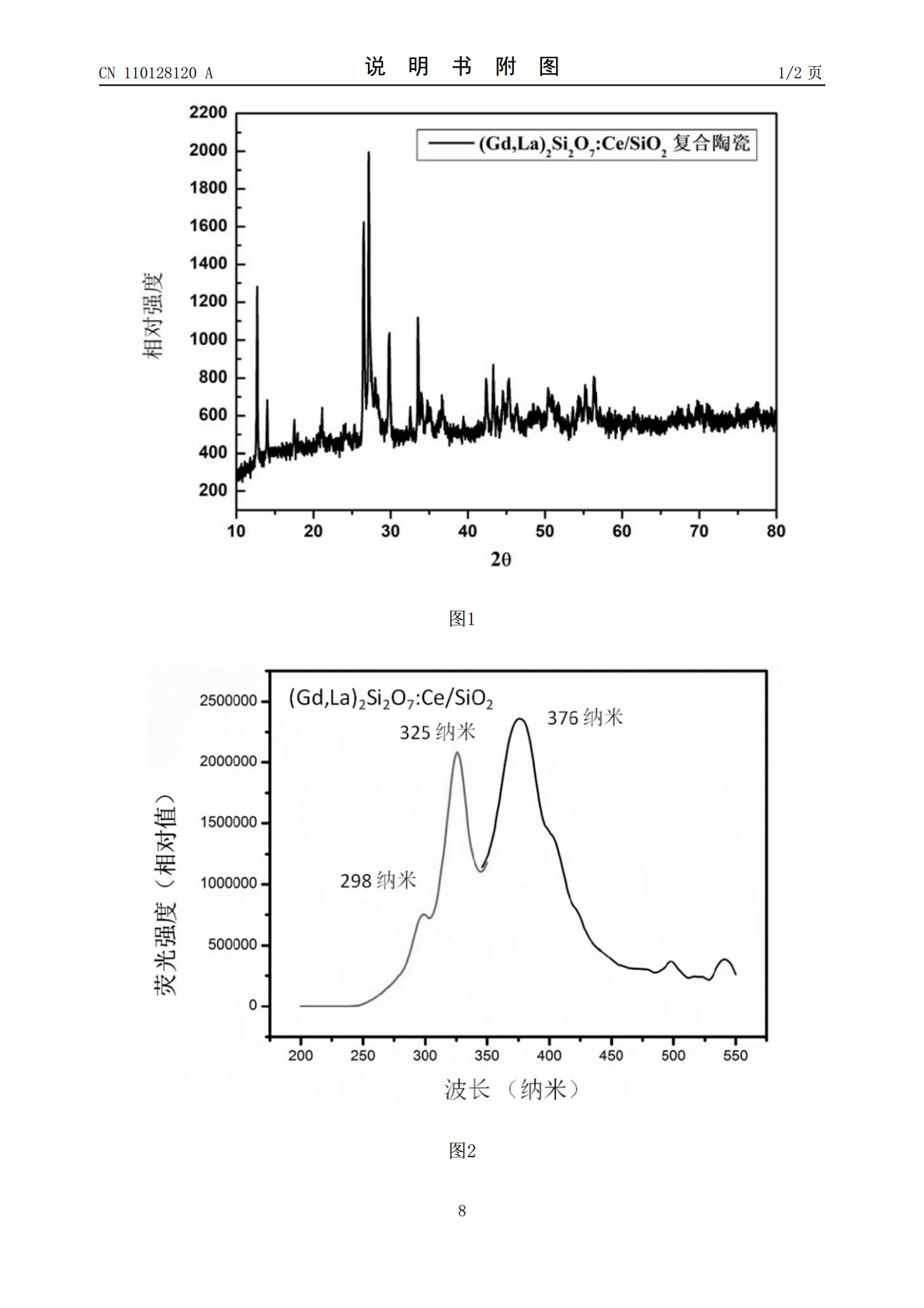

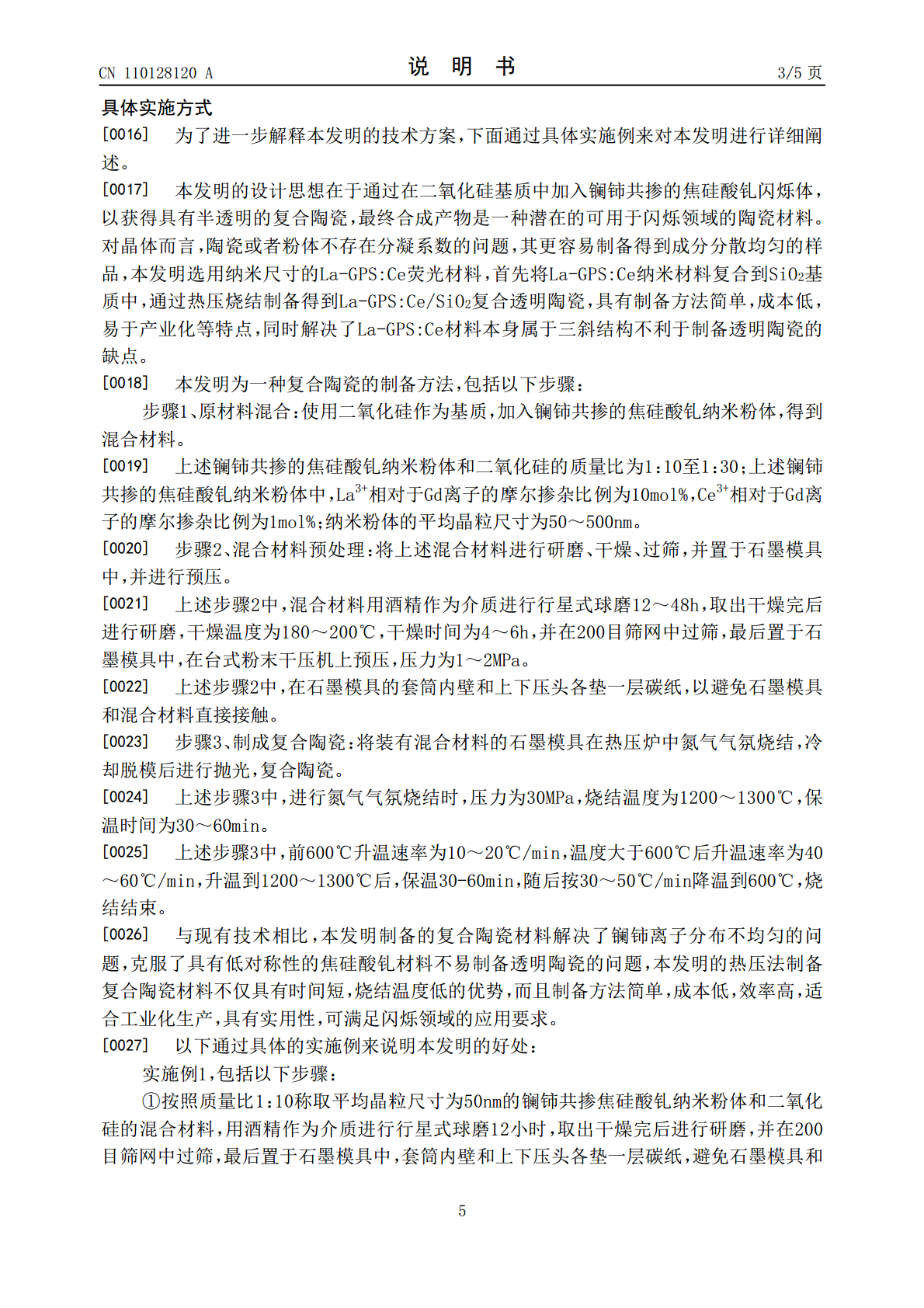

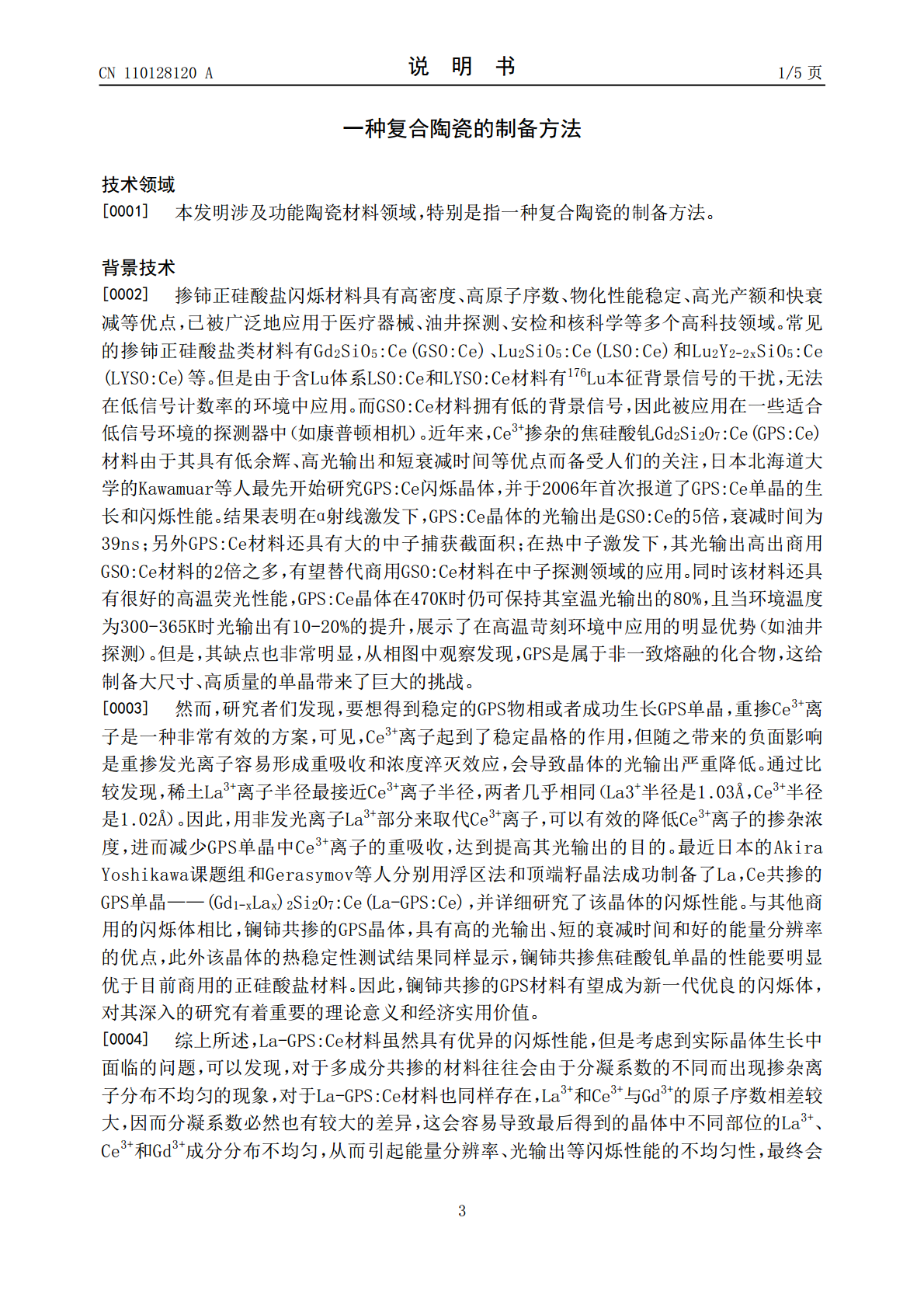

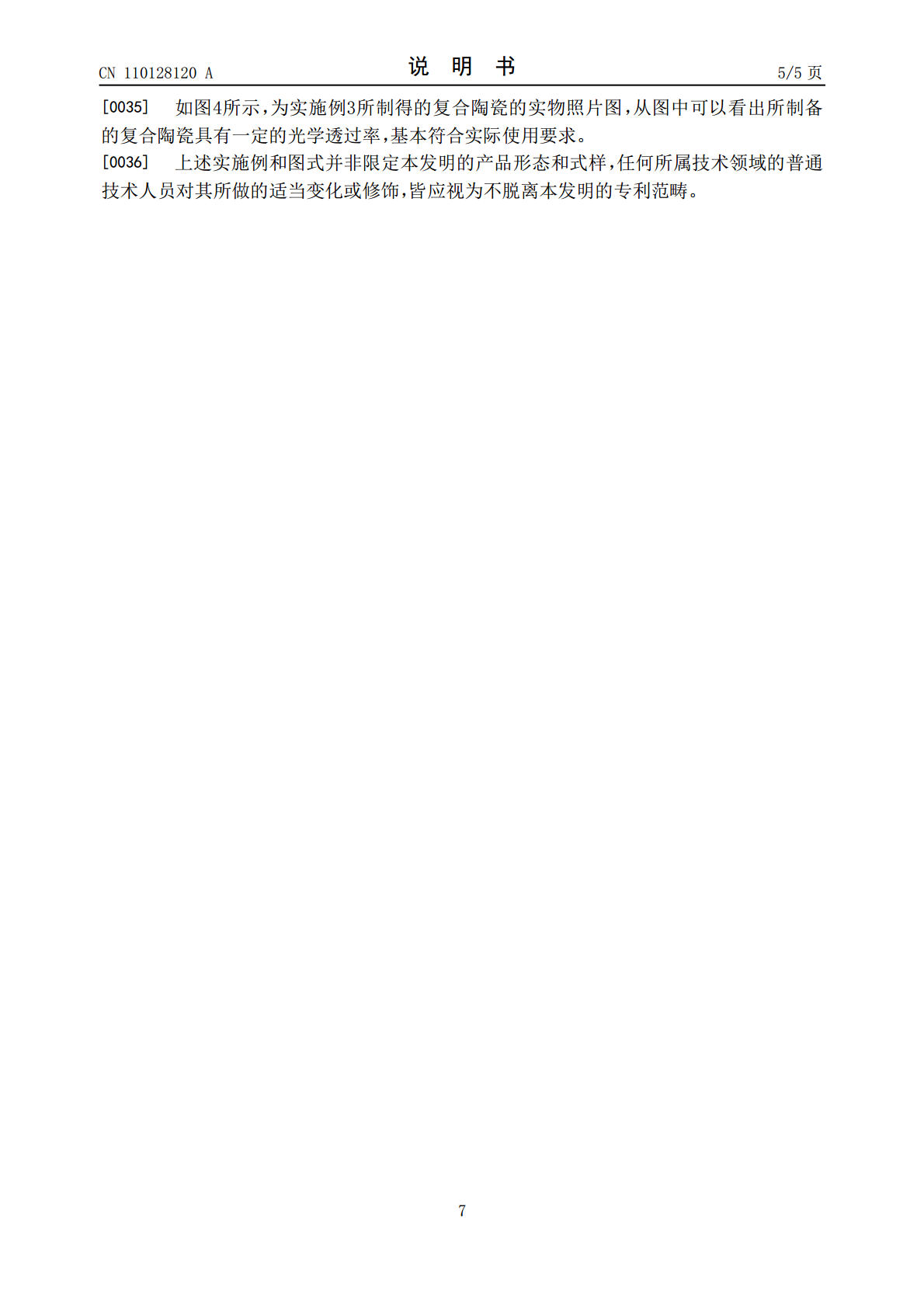

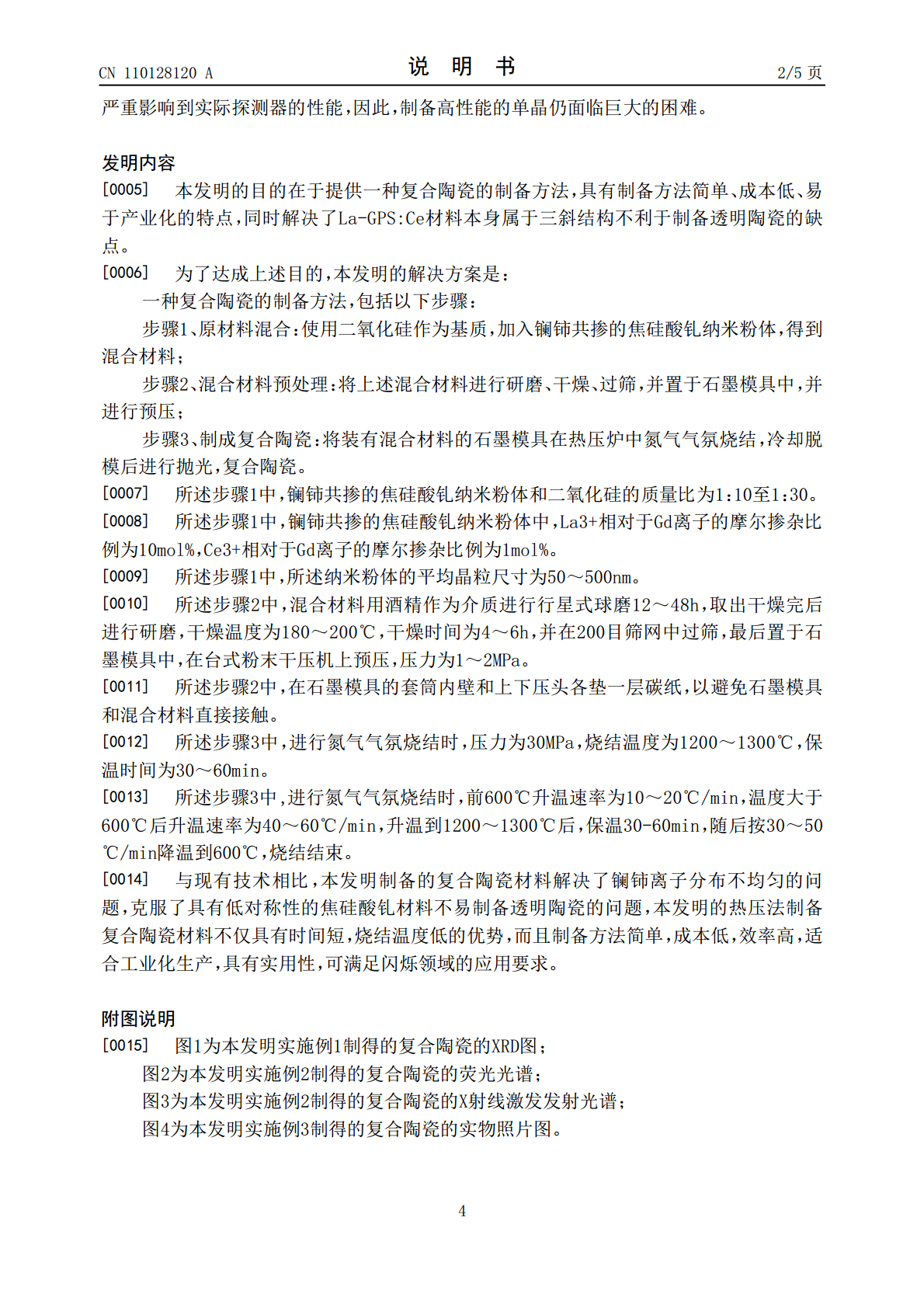

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110128120A(43)申请公布日2019.08.16(21)申请号201910389379.2(22)申请日2019.05.10(71)申请人福建省长汀金龙稀土有限公司地址366300福建省龙岩市长汀经济开发区工业新区(72)发明人魏钦华(74)专利代理机构厦门市新华专利商标代理有限公司35203代理人渠述华(51)Int.Cl.C04B35/14(2006.01)C04B35/645(2006.01)C04B35/622(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种复合陶瓷的制备方法(57)摘要本发明公开了一种复合陶瓷的制备方法,使用二氧化硅作为基质,加入镧铈共掺的焦硅酸钆纳米粉体,得到混合材料;将混合材料进行研磨、干燥、过筛,并置于石墨模具中,并进行预压;将装有混合材料的石墨模具在热压炉中氮气气氛烧结,冷却脱模后进行抛光,复合陶瓷。与现有技术相比,本发明制备的复合陶瓷材料解决了镧铈离子分布不均匀的问题,克服了具有低对称性的焦硅酸钆材料不易制备透明陶瓷的问题,本发明的热压法制备复合陶瓷材料不仅具有时间短,烧结温度低的优势,而且制备方法简单,成本低,效率高,适合工业化生产,具有实用性,可满足闪烁领域的应用要求。CN110128120ACN110128120A权利要求书1/1页1.一种复合陶瓷的制备方法,包括以下步骤:步骤1、原材料混合:使用二氧化硅作为基质,加入镧铈共掺的焦硅酸钆纳米粉体,得到混合材料;步骤2、混合材料预处理:将上述混合材料进行研磨、干燥、过筛,并置于石墨模具中,并进行预压;步骤3、制成复合陶瓷:将装有混合材料的石墨模具在热压炉中氮气气氛烧结,冷却脱模后进行抛光,复合陶瓷。2.如权利要求1所述的一种复合陶瓷的制备方法,其特征在于:所述步骤1中,镧铈共掺的焦硅酸钆纳米粉体和二氧化硅的质量比为1:10至1:30。3.如权利要求1或2所述的一种复合陶瓷的制备方法,其特征在于:所述步骤1中,镧铈共掺的焦硅酸钆纳米粉体中,La3+相对于Gd离子的摩尔掺杂比例为10mol%,Ce3+相对于Gd离子的摩尔掺杂比例为1mol%。4.如权利要求1所述的一种复合陶瓷的制备方法,其特征在于:所述步骤1中,所述纳米粉体的平均晶粒尺寸为50~500nm。5.如权利要求1所述的一种复合陶瓷的制备方法,其特征在于:所述步骤2中,混合材料用酒精作为介质进行行星式球磨12~48h,取出干燥完后进行研磨,干燥温度为180~200℃,干燥时间为4~6h,并在200目筛网中过筛,最后置于石墨模具中,在台式粉末干压机上预压,压力为1~2MPa。6.如权利要求1或5所述的一种复合陶瓷的制备方法,其特征在于:所述步骤2中,在石墨模具的套筒内壁和上下压头各垫一层碳纸,以避免石墨模具和混合材料直接接触。7.如权利要求1所述的一种复合陶瓷的制备方法,其特征在于:所述步骤3中,进行氮气气氛烧结时,压力为30MPa,烧结温度为1200~1300℃,保温时间为30~60min。8.如权利要求5所述的一种复合陶瓷的制备方法,其特征在于:所述步骤3中,进行氮气气氛烧结时,前600℃升温速率为10~20℃/min,温度大于600℃后升温速率为40~60℃/min,升温到1200~1300℃后,保温30-60min,随后按30~50℃/min降温到600℃,烧结结束。2CN110128120A说明书1/5页一种复合陶瓷的制备方法技术领域[0001]本发明涉及功能陶瓷材料领域,特别是指一种复合陶瓷的制备方法。背景技术[0002]掺铈正硅酸盐闪烁材料具有高密度、高原子序数、物化性能稳定、高光产额和快衰减等优点,已被广泛地应用于医疗器械、油井探测、安检和核科学等多个高科技领域。常见的掺铈正硅酸盐类材料有Gd2SiO5:Ce(GSO:Ce)、Lu2SiO5:Ce(LSO:Ce)和Lu2Y2-2xSiO5:Ce(LYSO:Ce)等。但是由于含Lu体系LSO:Ce和LYSO:Ce材料有176Lu本征背景信号的干扰,无法在低信号计数率的环境中应用。而GSO:Ce材料拥有低的背景信号,因此被应用在一些适合3+低信号环境的探测器中(如康普顿相机)。近年来,Ce掺杂的焦硅酸钆Gd2Si2O7:Ce(GPS:Ce)材料由于其具有低余辉、高光输出和短衰减时间等优点而备受人们的关注,日本北海道大学的Kawamuar等人最先开始研究GPS:Ce闪烁晶体,并于2006年首次报道了GPS:Ce单晶的生长和闪烁性能。结果表明在α射线激发下,GPS:Ce晶体的光输出是GSO:Ce的5倍,衰减时间为39ns;另外GPS:Ce材料还具有大的中子捕获截面积;在热中子激发下,其光输出高出商用GSO:Ce材料的2倍
