一种转炉炉口防护装置.pdf

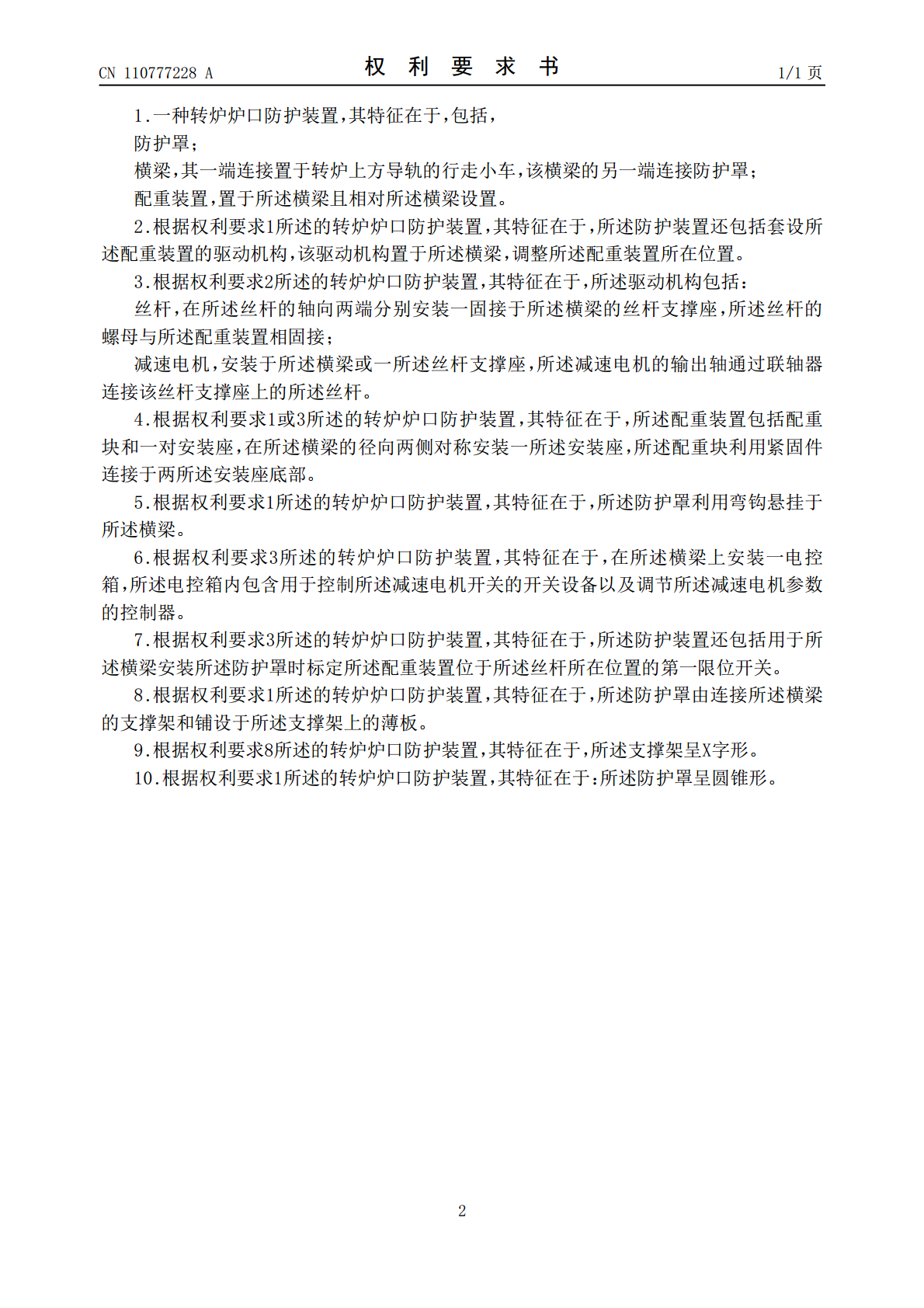

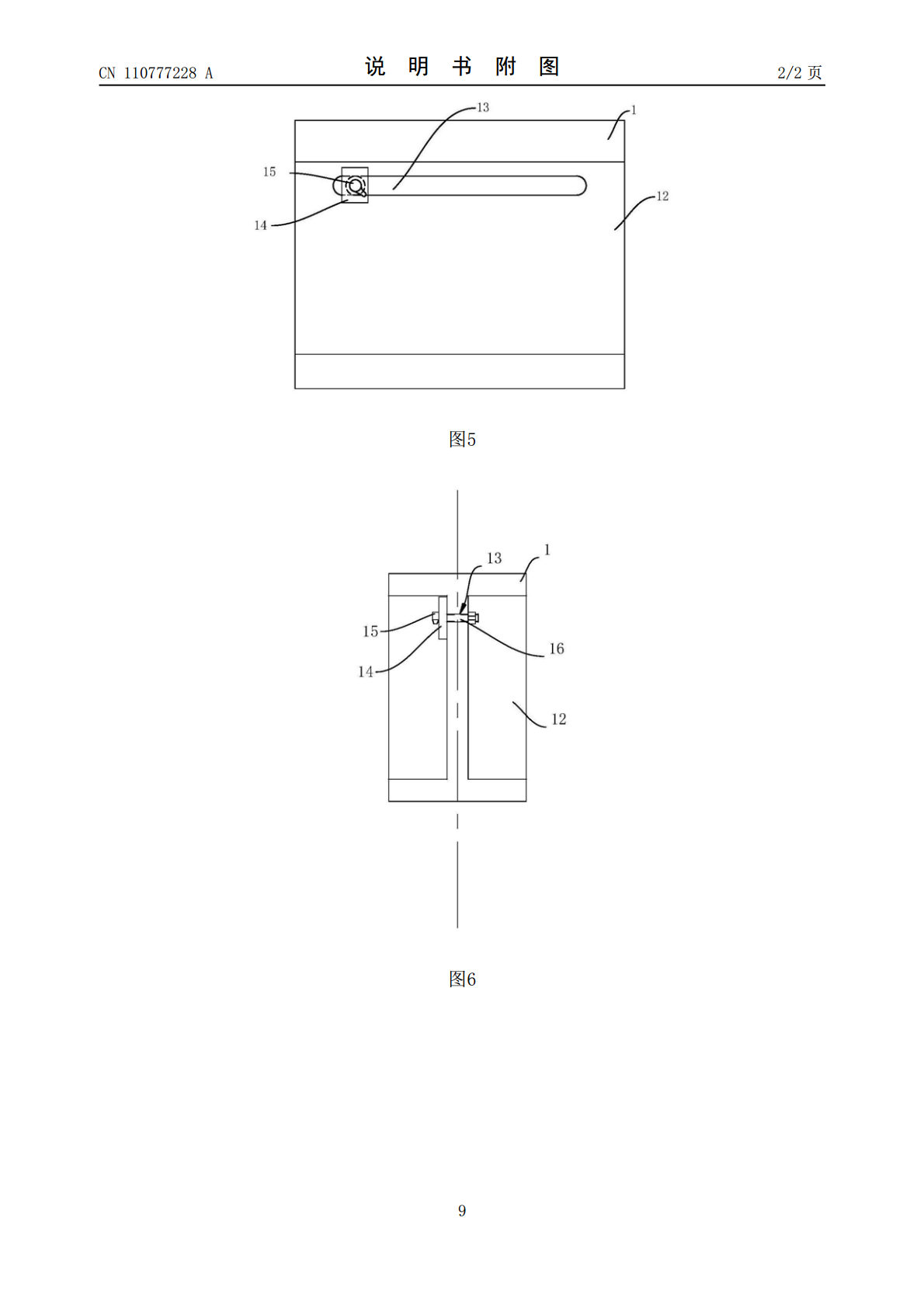

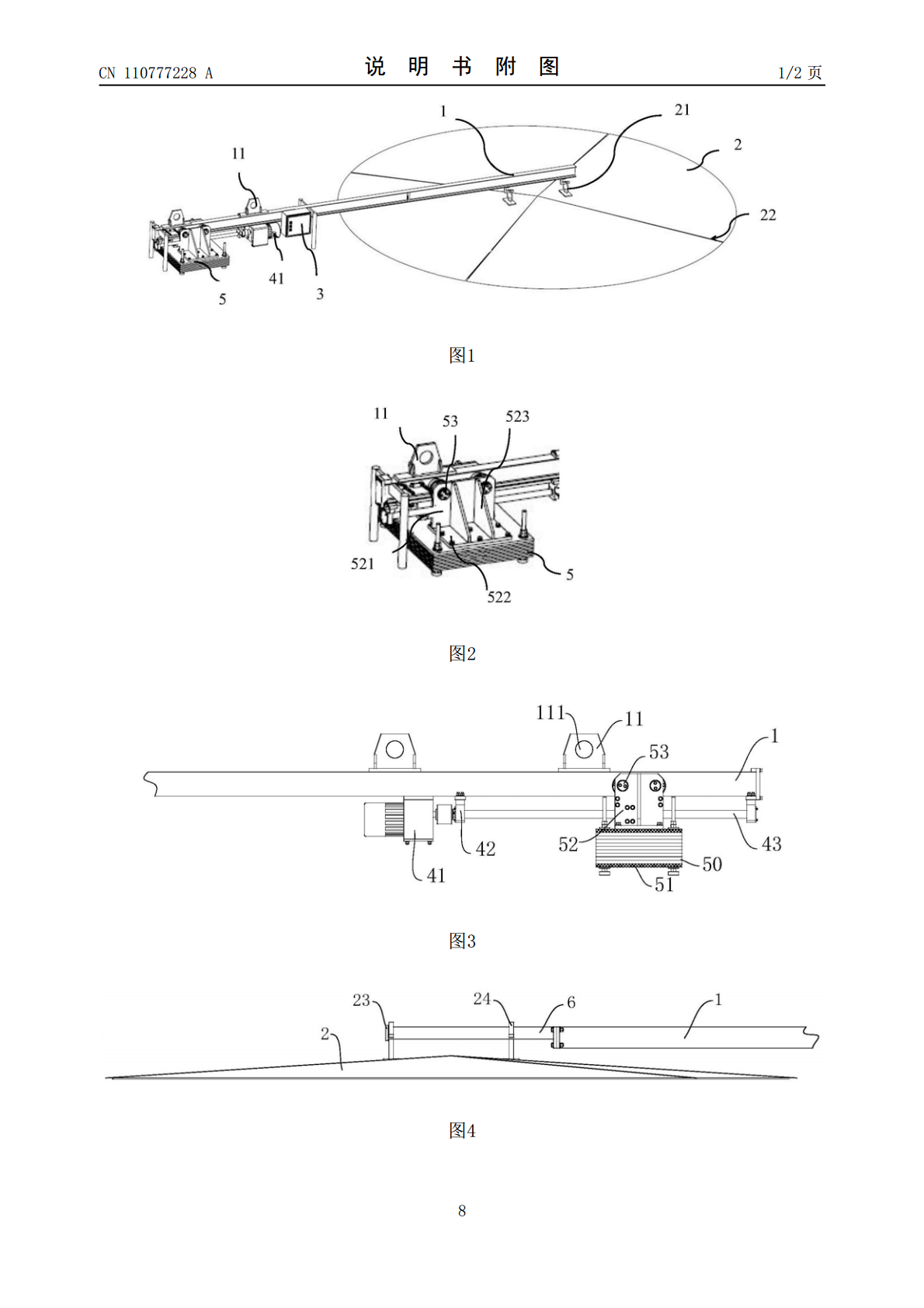

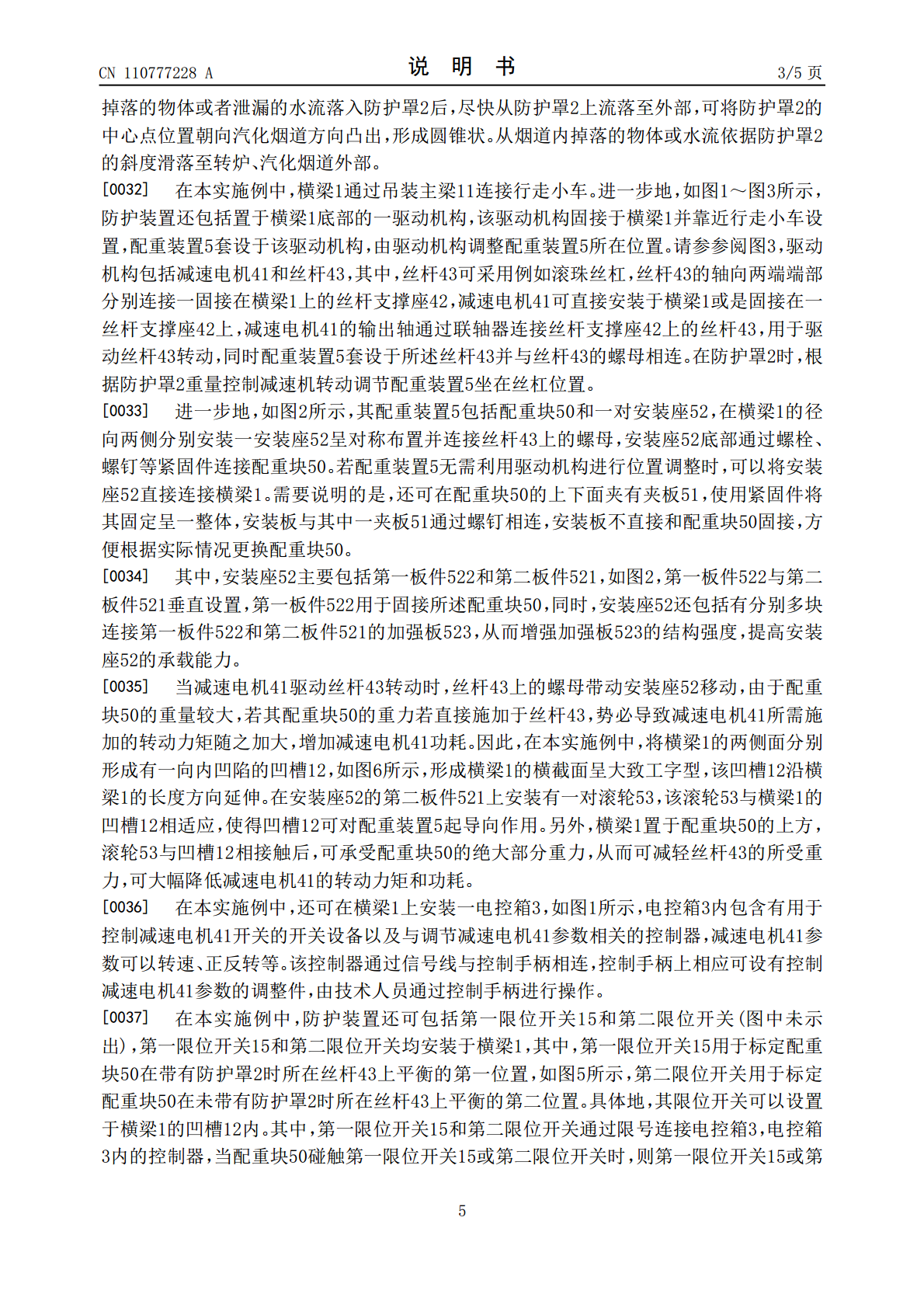

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110777228A(43)申请公布日2020.02.11(21)申请号201911036435.0(22)申请日2019.10.29(71)申请人中冶宝钢技术服务有限公司地址200941上海市宝山区宝泉路1号(72)发明人张旻高广志(74)专利代理机构上海光华专利事务所(普通合伙)31219代理人王华英(51)Int.Cl.C21C5/46(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种转炉炉口防护装置(57)摘要本发明提供一种转炉炉口防护装置，包括防护罩、横梁和配重装置，横梁固接防护罩，横梁利用置于转炉上方导轨的行走小车带动防护罩相对炉口移动，利用配重装置进行横梁平衡。本发明的防护装置可在投入使用中，仅需要一名人员来控制手柄控制防护罩的运送，通过防护罩遮挡炉口，省时省力，大大降低了制造成本，提高生产效率。CN110777228ACN110777228A权利要求书1/1页1.一种转炉炉口防护装置，其特征在于，包括，防护罩；横梁，其一端连接置于转炉上方导轨的行走小车，该横梁的另一端连接防护罩；配重装置，置于所述横梁且相对所述横梁设置。2.根据权利要求1所述的转炉炉口防护装置，其特征在于，所述防护装置还包括套设所述配重装置的驱动机构，该驱动机构置于所述横梁，调整所述配重装置所在位置。3.根据权利要求2所述的转炉炉口防护装置，其特征在于，所述驱动机构包括：丝杆，在所述丝杆的轴向两端分别安装一固接于所述横梁的丝杆支撑座，所述丝杆的螺母与所述配重装置相固接；减速电机，安装于所述横梁或一所述丝杆支撑座，所述减速电机的输出轴通过联轴器连接该丝杆支撑座上的所述丝杆。4.根据权利要求1或3所述的转炉炉口防护装置，其特征在于，所述配重装置包括配重块和一对安装座，在所述横梁的径向两侧对称安装一所述安装座，所述配重块利用紧固件连接于两所述安装座底部。5.根据权利要求1所述的转炉炉口防护装置，其特征在于，所述防护罩利用弯钩悬挂于所述横梁。6.根据权利要求3所述的转炉炉口防护装置，其特征在于，在所述横梁上安装一电控箱，所述电控箱内包含用于控制所述减速电机开关的开关设备以及调节所述减速电机参数的控制器。7.根据权利要求3所述的转炉炉口防护装置，其特征在于，所述防护装置还包括用于所述横梁安装所述防护罩时标定所述配重装置位于所述丝杆所在位置的第一限位开关。8.根据权利要求1所述的转炉炉口防护装置，其特征在于，所述防护罩由连接所述横梁的支撑架和铺设于所述支撑架上的薄板。9.根据权利要求8所述的转炉炉口防护装置，其特征在于，所述支撑架呈X字形。10.根据权利要求1所述的转炉炉口防护装置，其特征在于：所述防护罩呈圆锥形。2CN110777228A说明书1/5页一种转炉炉口防护装置技术领域[0001]本发明属于炼钢机械技术领域，涉及一种转炉炉口防护装置。背景技术[0002]炼钢转炉炉修期间，炉砖砌筑与汽化烟道检修同步进行。炉转砌筑结束后，气化烟道密排管试水工作，可能会有杂物或者水落入转炉中，这样会对刚刚砌筑好的转炉造成影响，为了预防水或者其它物体落入到转炉内，现有工艺为施工人员在炉口上方遮盖彩钢瓦，汽化烟道试水结束后再移走彩钢瓦，彩钢瓦一般会因破损被扔掉，该操作过程属于高空作业，非常危险，且操作极为不便。发明内容[0003]鉴于以上所述现有技术的缺点，本发明的目的在于提供一种转炉炉口防护装置，用于解决现有技术中利用人工铺设彩钢瓦来遮挡气化烟道密排管试水时产生的杂物或水的问题。[0004]为实现上述目的及其他相关目的，本发明提供一种转炉炉口防护装置，包括，[0005]防护罩；[0006]横梁，其一端连接置于转炉上方导轨的行走小车，该横梁的另一端连接防护罩；[0007]配重装置，置于所述横梁且相对所述横梁设置。[0008]于本发明的一实施例中，所述防护装置还包括套设所述配重装置的驱动机构，该驱动机构置于所述横梁，调整所述配重装置所在位置。[0009]于本发明的一实施例中，所述驱动机构包括：[0010]丝杆，在所述丝杆的轴向两端分别安装一固接于所述横梁的丝杆支撑座，所述丝杆的螺母与所述配重装置相固接；[0011]减速电机，安装于所述横梁或一所述丝杆支撑座，所述减速电机的输出轴通过联轴器连接该丝杆支撑座上的所述丝杆。[0012]于本发明的一实施例中，所述配重装置包括配重块和一对安装座，在所述横梁的径向两侧对称安装一所述安装座，所述配重块利用紧固件连接于两所述安装座底部。[0013]于本发明的一实施例中，所述防护罩利用弯钩悬挂于所述横梁。[0014]于本发明的一实施例中，在所述横梁上安装一电控箱，所述电控箱内包含用于控制所述减速电机开关的开关设备以及调节所述减速电机参数的控制器
