一种转炉水冷炉口定向排水装置.pdf
2023-06-15
10金币
838KB
17页
觅松****哥哥
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共17页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

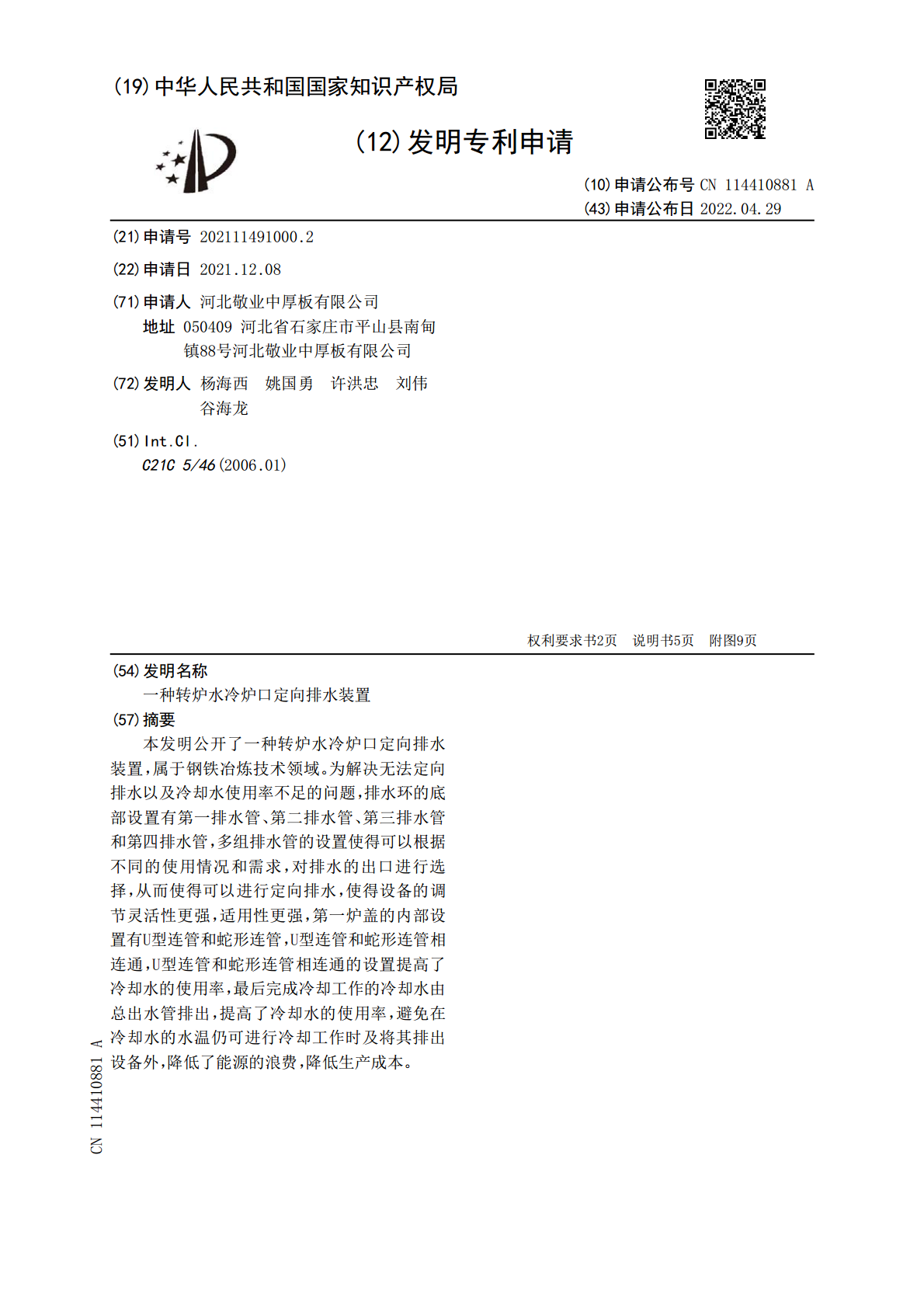

一种转炉水冷炉口定向排水装置.pdf

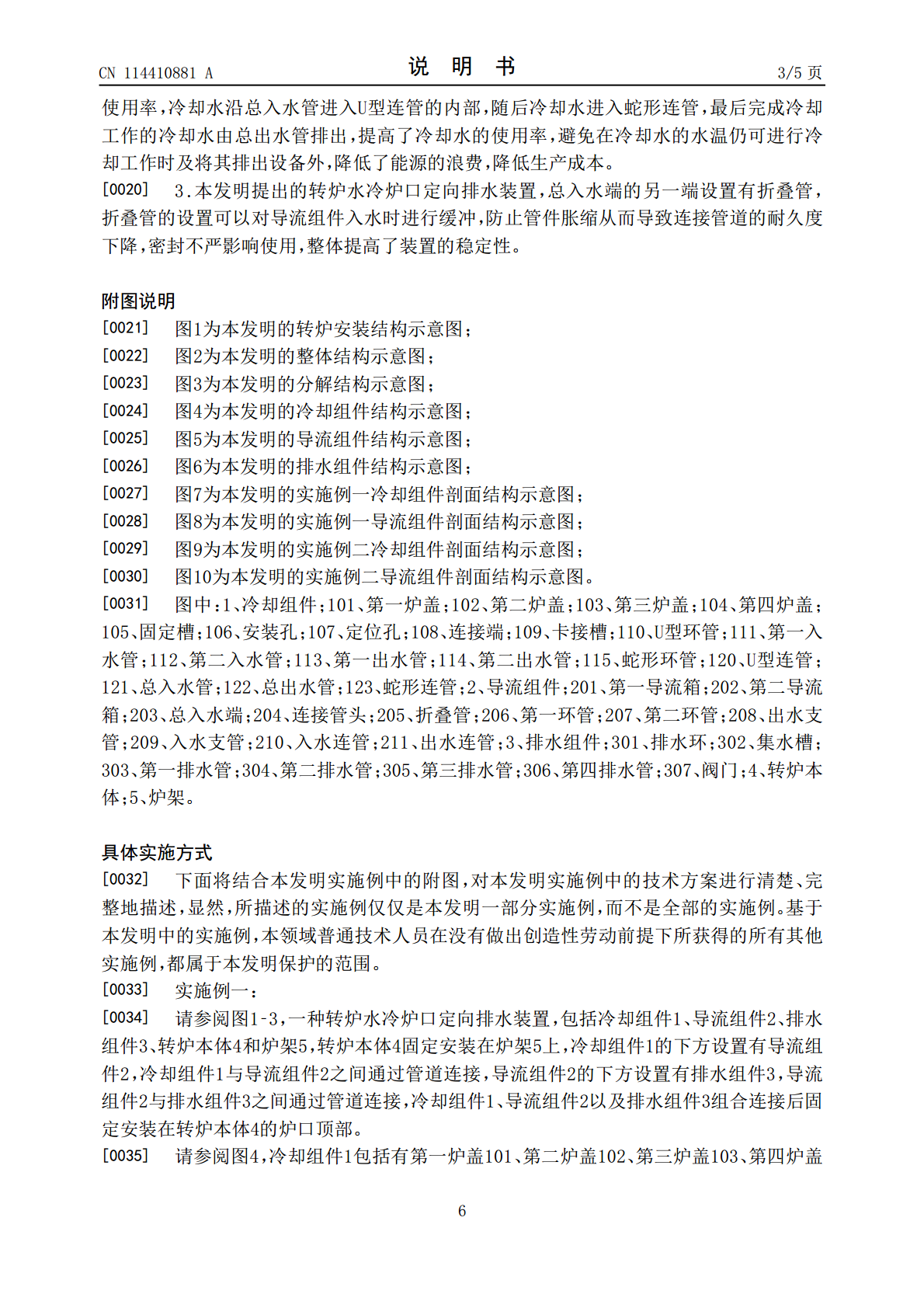

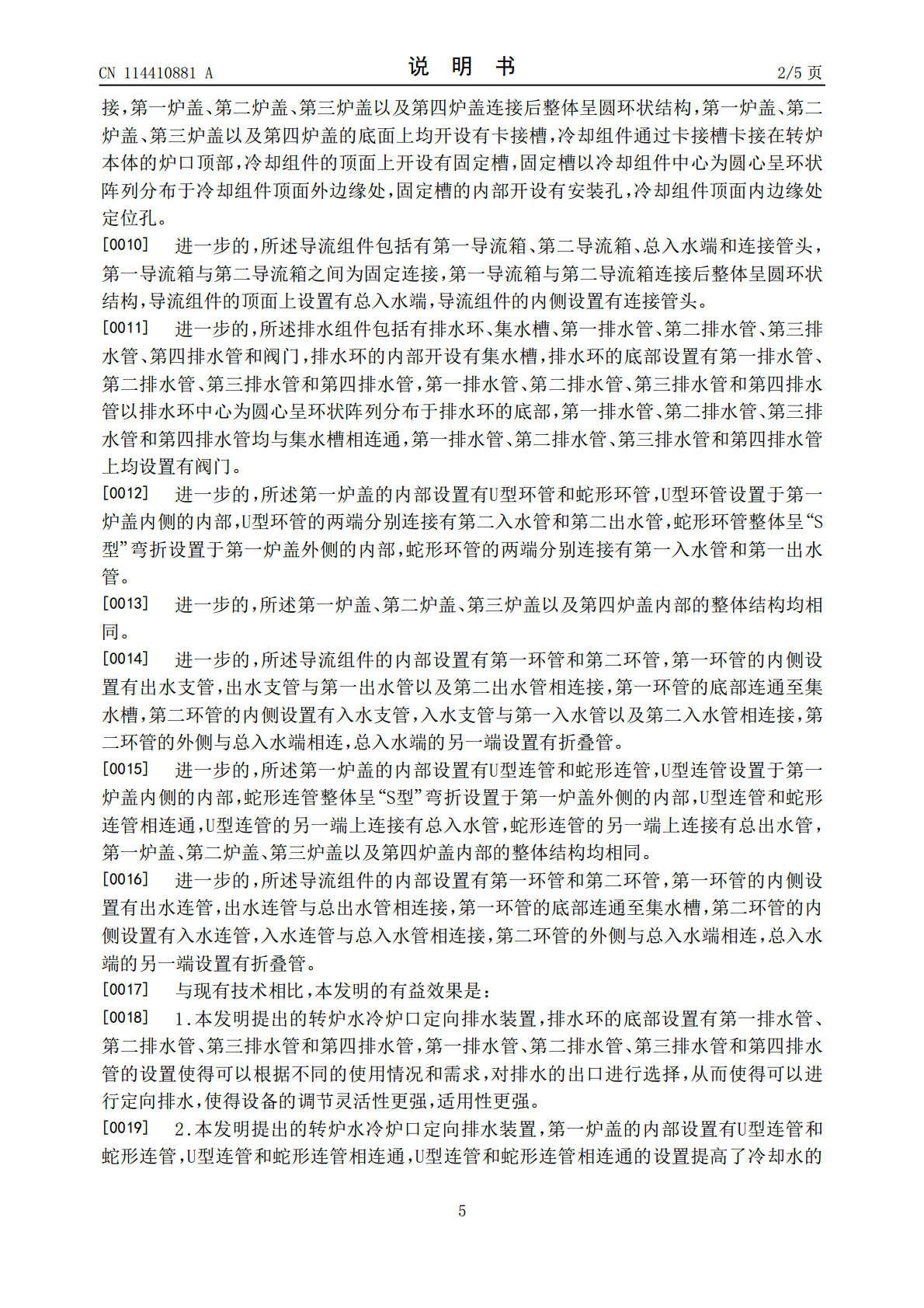

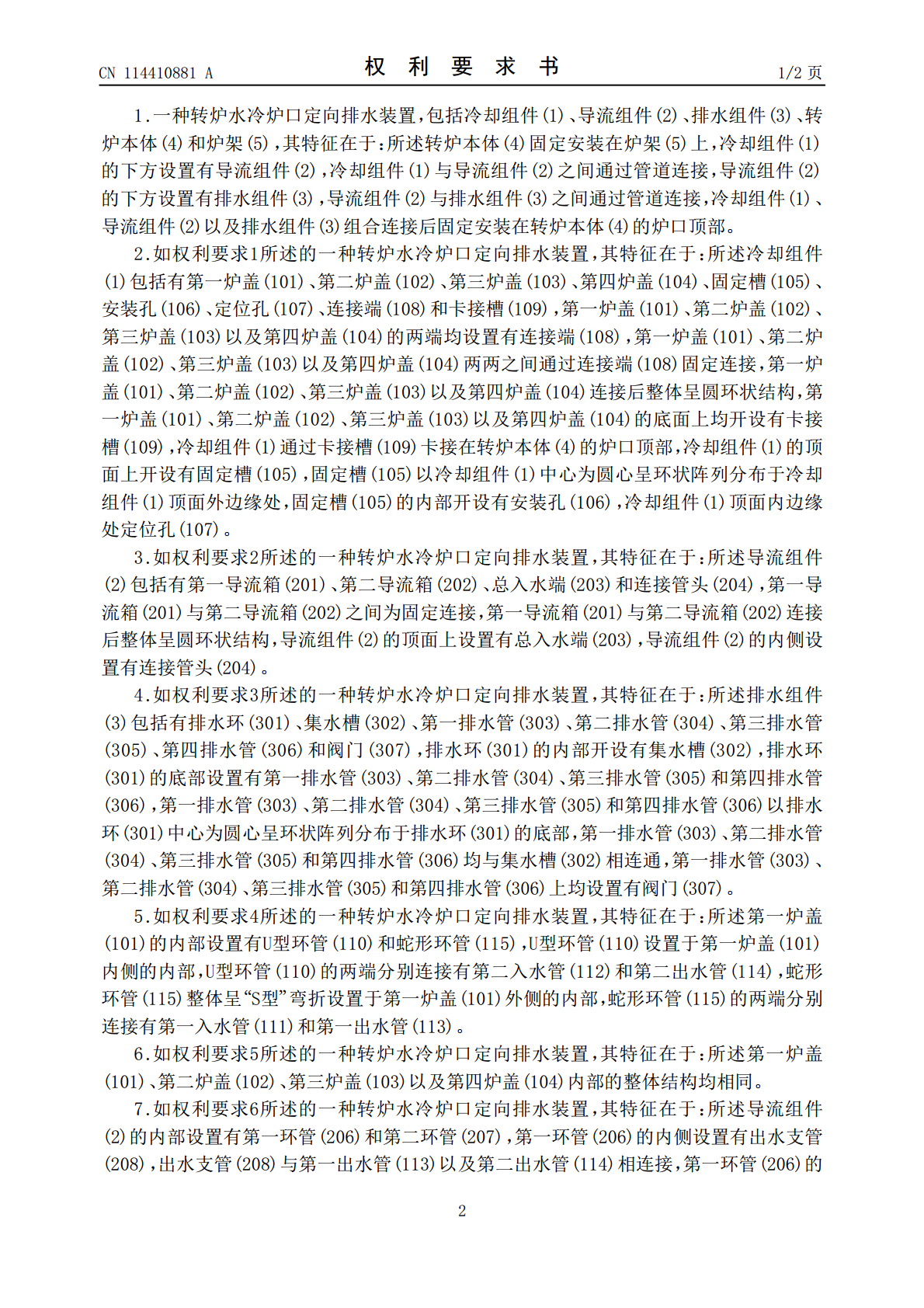

本发明公开了一种转炉水冷炉口定向排水装置，属于钢铁冶炼技术领域。为解决无法定向排水以及冷却水使用率不足的问题，排水环的底部设置有第一排水管、第二排水管、第三排水管和第四排水管，多组排水管的设置使得可以根据不同的使用情况和需求，对排水的出口进行选择，从而使得可以进行定向排水，使得设备的调节灵活性更强，适用性更强，第一炉盖的内部设置有U型连管和蛇形连管，U型连管和蛇形连管相连通，U型连管和蛇形连管相连通的设置提高了冷却水的使用率，最后完成冷却工作的冷却水由总出水管排出，提高了冷却水的使用率，避免在冷却水的水温
2023-06-15
10
838KB
转炉水冷炉口.pdf
本发明公开了一种转炉水冷炉口，包括进水管、面板、外侧板和中间法兰，所述面板向内凹陷形成弧形。所述进水管的弯曲处为一体无缝连接，所述中间法兰向外伸出并与外侧板底边固定连接。本发明结构合理，水冷炉口抗压能力提高，水冷炉口内冷却水在管内迂回，流速均匀不会有冷却死角，也增加了水的流量，热交换能力得到了提高，水冷炉口的使用寿命普通达到6个月左右，消除了炉口漏水现象以及因漏水可能引起的事故隐患，也增加了使用寿命，降低了使用成本。
2023-06-20
10
349KB
转炉水冷炉口结构及转炉.pdf

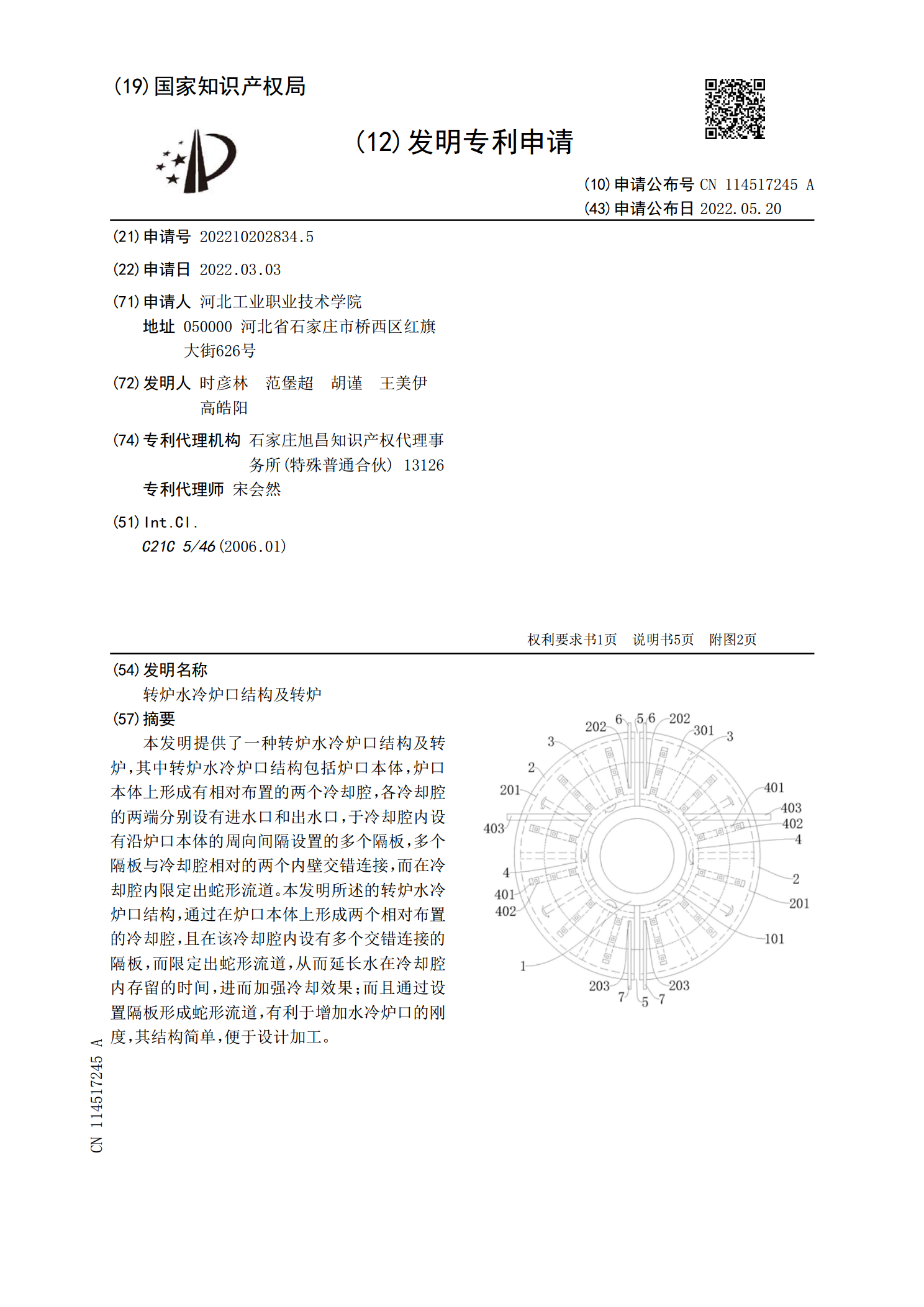

本发明提供了一种转炉水冷炉口结构及转炉，其中转炉水冷炉口结构包括炉口本体，炉口本体上形成有相对布置的两个冷却腔，各冷却腔的两端分别设有进水口和出水口，于冷却腔内设有沿炉口本体的周向间隔设置的多个隔板，多个隔板与冷却腔相对的两个内壁交错连接，而在冷却腔内限定出蛇形流道。本发明所述的转炉水冷炉口结构，通过在炉口本体上形成两个相对布置的冷却腔，且在该冷却腔内设有多个交错连接的隔板，而限定出蛇形流道，从而延长水在冷却腔内存留的时间，进而加强冷却效果；而且通过设置隔板形成蛇形流道，有利于增加水冷炉口的刚度，其结构简
2023-06-15
10
610KB
一种转炉及其水冷炉口.pdf
本发明公开的一种水冷炉口，包括炉口本体(1)和设置于所述炉口本体(1)内的冷却水管(2)，所述冷却水管(2)为蛇形管。本发明提供的水冷炉口，将冷却水管的圆盘式结构改为蛇形式结构，即使水冷炉口开裂，其裂纹方向与冷却水管中心线平行，不至被拉裂而漏水。本发明利用蛇形水管轴心线与炉口疲劳裂纹平行的特点，来达到水管不被炉口裂纹拉断的目的。本发明还公开了一种具有上述水冷炉口的转炉。
2023-06-20
10
850KB
一种转炉及其水冷炉口.pdf

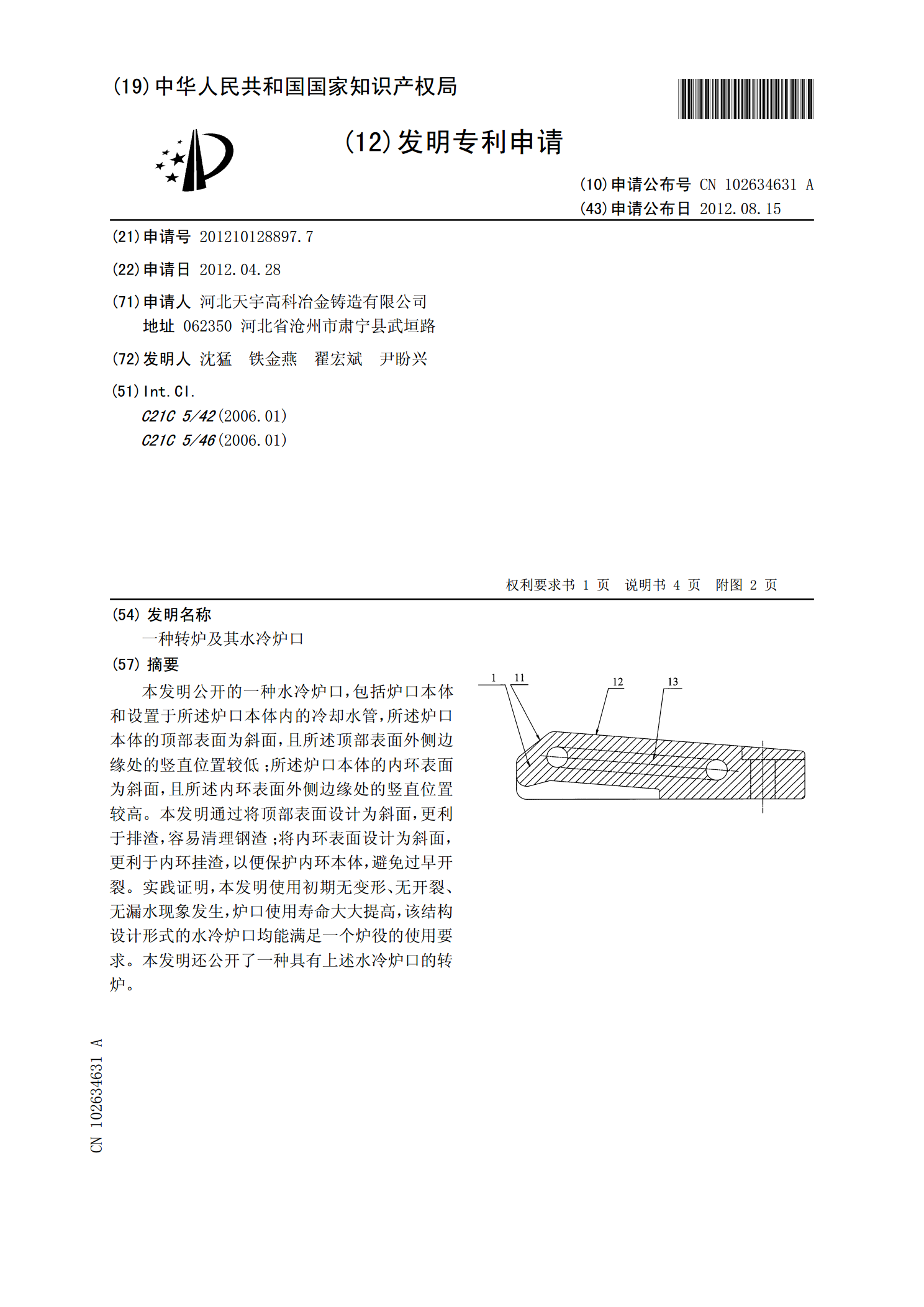

本发明公开的一种水冷炉口，包括炉口本体和设置于所述炉口本体内的冷却水管，所述炉口本体的顶部表面为斜面，且所述顶部表面外侧边缘处的竖直位置较低；所述炉口本体的内环表面为斜面，且所述内环表面外侧边缘处的竖直位置较高。本发明通过将顶部表面设计为斜面，更利于排渣，容易清理钢渣；将内环表面设计为斜面，更利于内环挂渣，以便保护内环本体，避免过早开裂。实践证明，本发明使用初期无变形、无开裂、无漏水现象发生，炉口使用寿命大大提高，该结构设计形式的水冷炉口均能满足一个炉役的使用要求。本发明还公开了一种具有上述水冷炉口的转炉
