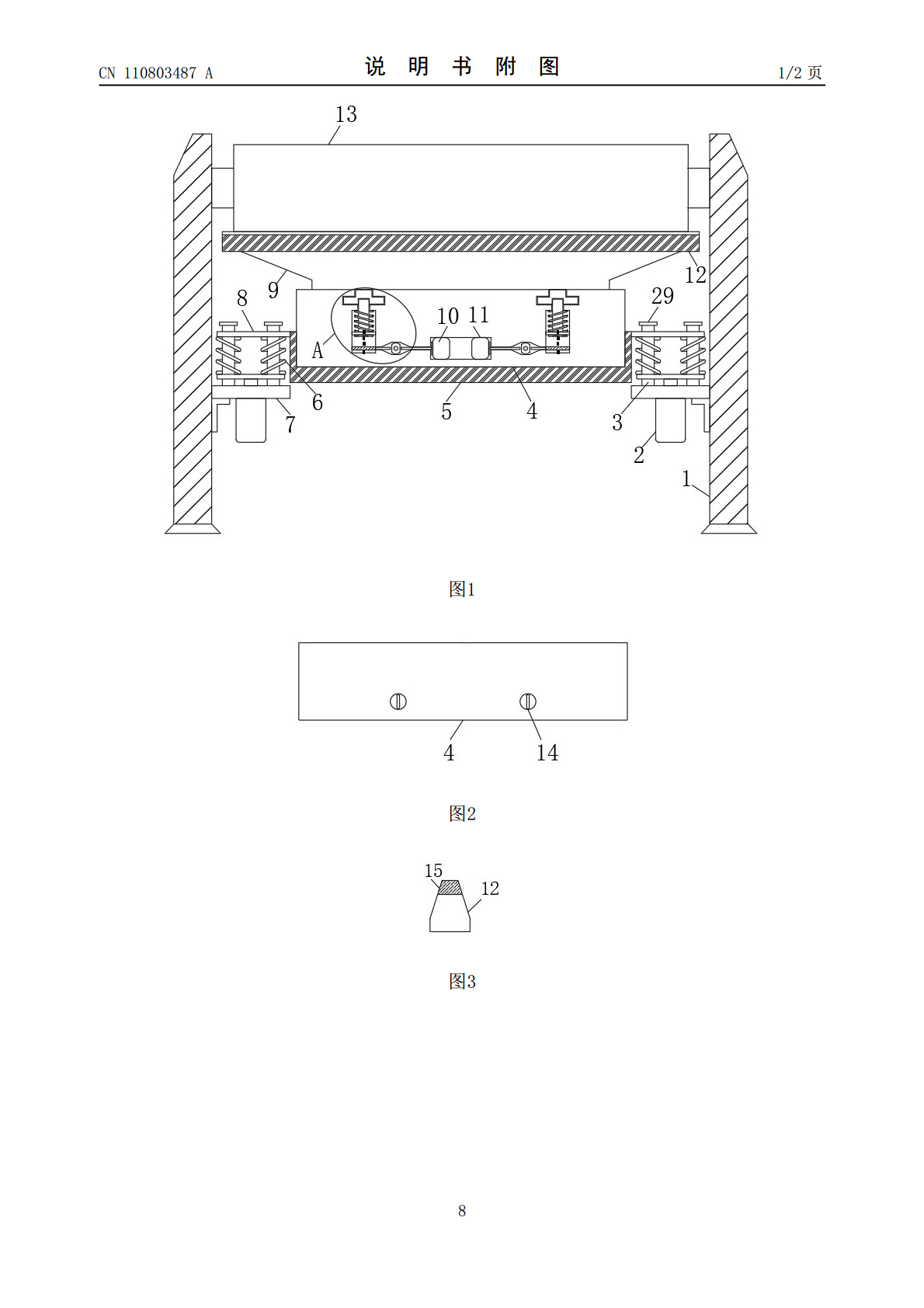

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110803487A(43)申请公布日2020.02.18(21)申请号201910946449.X(22)申请日2019.10.05(71)申请人董双双地址253011山东省德州市德城区东方红东路德州中元科技创新创业园(72)发明人董双双(51)Int.Cl.B65G45/12(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于轴承处理的辊底式热处理炉的自清洁装置(57)摘要本发明公开了一种用于轴承处理的辊底式热处理炉的自清洁装置，包括两个机架，两个所述机架之间设置有可转动的传动辊，两个所述机架的内侧均固定连接有安装板，所述安装板的上端对称设置有两个竖杆，两个所述竖杆上共同套设有挡板，所述安装板与挡板之间设置有可调节的弹性机构，所述竖杆的上端固定连接有挡块，两个所述挡板之间设置有凹形板，且两者固定连接，所述凹形板的内部固定连接有装置板，所述装置板的上端设置有可拆卸的刮板支撑板。本发明结构设计合理，无需停机工作，也可以对传动辊的表面进行清洁处理，也可以调节刮板的抵紧力，有效的提高了刮板的清洁效果，且可以快速的实现刮板的装配拆卸，方便刮板的磨损更换工作。CN110803487ACN110803487A权利要求书1/2页1.一种用于轴承处理的辊底式热处理炉的自清洁装置，包括两个机架（1），其特征在于，两个所述机架（1）之间设置有可转动的传动辊（13），两个所述机架（1）的内侧均固定连接有安装板（7），所述安装板（7）的上端对称设置有两个竖杆（3），两个所述竖杆（3）上共同套设有挡板（8），所述安装板（7）与挡板（8）之间设置有可调节的弹性机构，所述竖杆（3）的上端固定连接有挡块（29），两个所述挡板（8）之间设置有凹形板（5），且两者固定连接，所述凹形板（5）的内部固定连接有装置板（4），所述装置板（4）的上端设置有可拆卸的刮板支撑板（9），所述支撑板（9）的上端固定连接有用于刮料清理的刮板（12），所述支撑板（9）与装置板（4）之间设置有定位机构，所述装置板（4）的内部对称设置有两个滑动腔（20），所述滑动腔（20）的内部设置有固定机构，所述装置板（4）的内部设置有置物腔（11），所述置物腔（11）与两个滑动腔（20）之间均设置有用于磁性吸附的电磁机构。2.根据权利要求1所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述弹性机构包括固定连接在安装板（7）下端的电动推杆（2），两个所述竖杆（3）上共同套设有调节板，所述电动推杆（2）的伸缩端贯穿安装板（7）并固定连接调节板，所述竖杆（3）上套设有压缩弹簧（6），所述压缩弹簧（6）的两端分别固定连接在调节板的上端和挡板（8）的下端。3.根据权利要求2所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述刮板（12）的上表面设置有耐磨层（15），所述刮板（12）采用楔形结构。4.根据权利要求3所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述定位机构包括对称设置在支撑板（9）下端的两个定位块（19），所述装置板（4）的上端对称设置有两个与定位块（19）相适配的定位槽（16）。5.根据权利要求4所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述定位块（19）与定位槽（16）均为T形结构。6.根据权利要求5所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述固定机构包括设置在滑动腔（20）内可上下移动的滑块（21），所述滑块（21）的上端固定连接有插杆（18），所述插杆（18）远离滑块（21）的一端延伸至定位槽（16）的内部，所述定位块（19）的下端设置有插杆（18）相适配的插孔（17），所述插杆（18）上套设有拉力弹簧（28），所述拉力弹簧（28）的两端分别固定连接在滑块（21）的上都和滑动腔（20）的内顶部。7.根据权利要求6所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述电磁机构包括固定连接在滑动腔（20）内部的电磁铁（26），所述滑块（21）的下端固定连接有永磁铁（27），所述装置板（4）的内部设置有装置腔（22），所述电磁铁（26）上设置有第二导线（25），所述第二导线（25）远离电磁铁（26）的一端延伸至装置腔（22）内，所述置物腔（11）的内部固定连接有电池盒（10），所述电池盒（10）上设置有第一导线（23），所述第一导线（23）远离电池盒（10）的一端延伸至装置腔（22）的内部，所述第一导线（23）和第二导线（25）之间设置有连通机构。8.根据权利要求7所述的一种用于轴承处理的辊底式热处理炉的自清洁装置，其特征在于，所述连通机构包括设置在装置腔（22）内部可转动的导电块（
