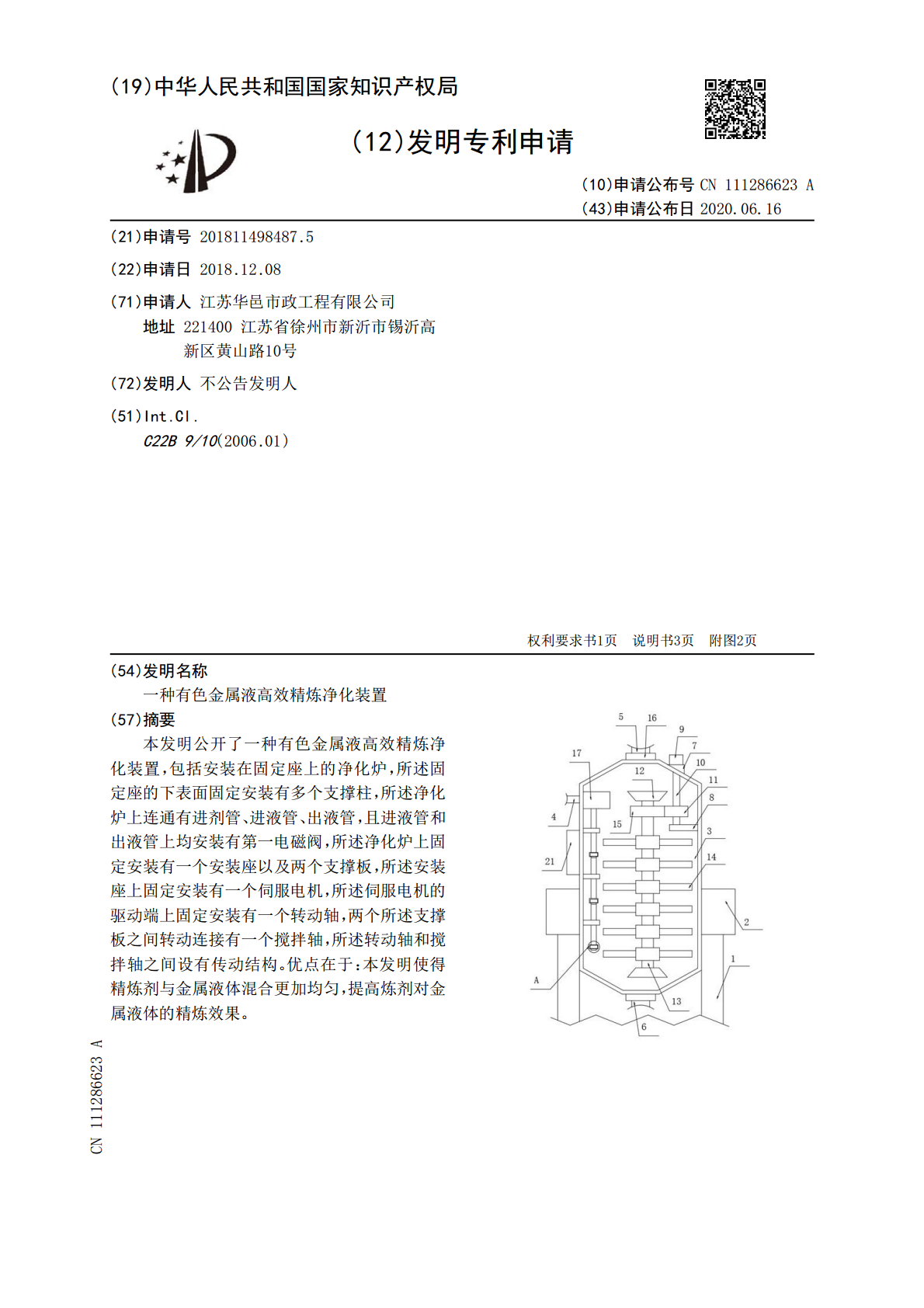

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111286623A(43)申请公布日2020.06.16(21)申请号201811498487.5(22)申请日2018.12.08(71)申请人江苏华邑市政工程有限公司地址221400江苏省徐州市新沂市锡沂高新区黄山路10号(72)发明人不公告发明人(51)Int.Cl.C22B9/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种有色金属液高效精炼净化装置(57)摘要本发明公开了一种有色金属液高效精炼净化装置，包括安装在固定座上的净化炉，所述固定座的下表面固定安装有多个支撑柱，所述净化炉上连通有进剂管、进液管、出液管，且进液管和出液管上均安装有第一电磁阀，所述净化炉上固定安装有一个安装座以及两个支撑板，所述安装座上固定安装有一个伺服电机，所述伺服电机的驱动端上固定安装有一个转动轴，两个所述支撑板之间转动连接有一个搅拌轴，所述转动轴和搅拌轴之间设有传动结构。优点在于：本发明使得精炼剂与金属液体混合更加均匀，提高炼剂对金属液体的精炼效果。CN111286623ACN111286623A权利要求书1/1页1.一种有色金属液高效精炼净化装置，包括安装在固定座（2）上的净化炉（3），所述固定座（2）的下表面固定安装有多个支撑柱（1），其特征在于，所述净化炉（3）上连通有进剂管（4）、进液管（5）、出液管（6），且进液管（5）和出液管（6）上均安装有第一电磁阀（16），所述净化炉（3）上固定安装有一个安装座（7）以及两个支撑板（12），所述安装座（7）上固定安装有一个伺服电机（9），所述伺服电机（9）的驱动端上固定安装有一个转动轴（10），两个所述支撑板（12）之间转动连接有一个搅拌轴（13），所述转动轴（10）和搅拌轴（13）之间设有传动结构，所述搅拌轴（13）上固定安装有多个搅拌叶片（14），所述净化炉（3）内固定安装有一个分剂箱（17），且进剂管（4）与分剂箱（17）相互连通，所述分剂箱（17）上连通有多个长短不一的出剂管（18），每个所述出剂管（18）的下端均安装有一个第二电磁阀（19）。2.根据权利要求1所述的一种有色金属液高效精炼净化装置，其特征在于，所述传动结构包含第一齿轮（11）和第二齿轮（15），所述转动轴（10）上固定套接有一个第一齿轮（11），所述搅拌轴（13）上固定套接有一个第二齿轮（15），且第一齿轮（11）和第二齿轮（15）相互啮合。3.根据权利要求1所述的一种有色金属液高效精炼净化装置，其特征在于，每个所述出剂管（18）的下端均固定安装有一个隔离罩（20），且第二电磁阀（19）分别位于相应的隔离罩（20）内。4.根据权利要求1所述的一种有色金属液高效精炼净化装置，其特征在于，所述净化炉（3）的外侧壁固定安装有一个控制器（21），且第一电磁阀（16）和第二电磁阀（19）与控制器（21）之间电性连接。5.根据权利要求1所述的一种有色金属液高效精炼净化装置，其特征在于，所述净化炉（3）的内部固定安装有多个固定架（22），且出剂管（18）分别穿过相应的固定架（22）。6.根据权利要求1所述的一种有色金属液高效精炼净化装置，其特征在于，所述净化炉（3）的内部固定安装有一个支撑块（8），且转动轴（10）的下端转动连接在支撑块（8）上。2CN111286623A说明书1/3页一种有色金属液高效精炼净化装置技术领域[0001]本发明涉及冶炼加工净化技术领域，尤其涉及一种有色金属液高效精炼净化装置。背景技术[0002]有色金属合金是必须经过加工才可使用的，如铝或铝合金产品的冶炼加工是需要经过以下三个过程：先将原料进行冶炼熔化，然后合金化，最后精炼净化处理。[0003]精炼、净化处理就是采用某种措施使铝熔体中不希望存在的气体或固体物质降到所允许的范围内，以确保材料的性能符合标准或某些特殊要求。[0004]现有的精炼净化装置为利用惰性气体产生负压吸入精炼剂通过前端装置吹入金属液体中，虽然将精炼剂输送至金属液体中，但是精炼剂大部分都位于金属液体的最表面，精炼剂在金属液体中的分布严重不均匀，影响精炼剂对金属液体的精炼效果。发明内容[0005]本发明的目的是为了解决背景技术所提出的问题，而提出的一种有色金属液高效精炼净化装置。[0006]为了实现上述目的，本发明采用了如下技术方案：一种有色金属液高效精炼净化装置，包括安装在固定座上的净化炉，所述固定座的下表面固定安装有多个支撑柱，所述净化炉上连通有进剂管、进液管、出液管，且进液管和出液管上均安装有第一电磁阀，所述净化炉上固定安装有一个安装座以及两个支撑板，所述安装座上固定安装有一个伺服电机，所述伺服电机的驱动端上固定安装有一个转动轴，两个所述支撑板之间转动连接有一个搅拌轴，所述转动
