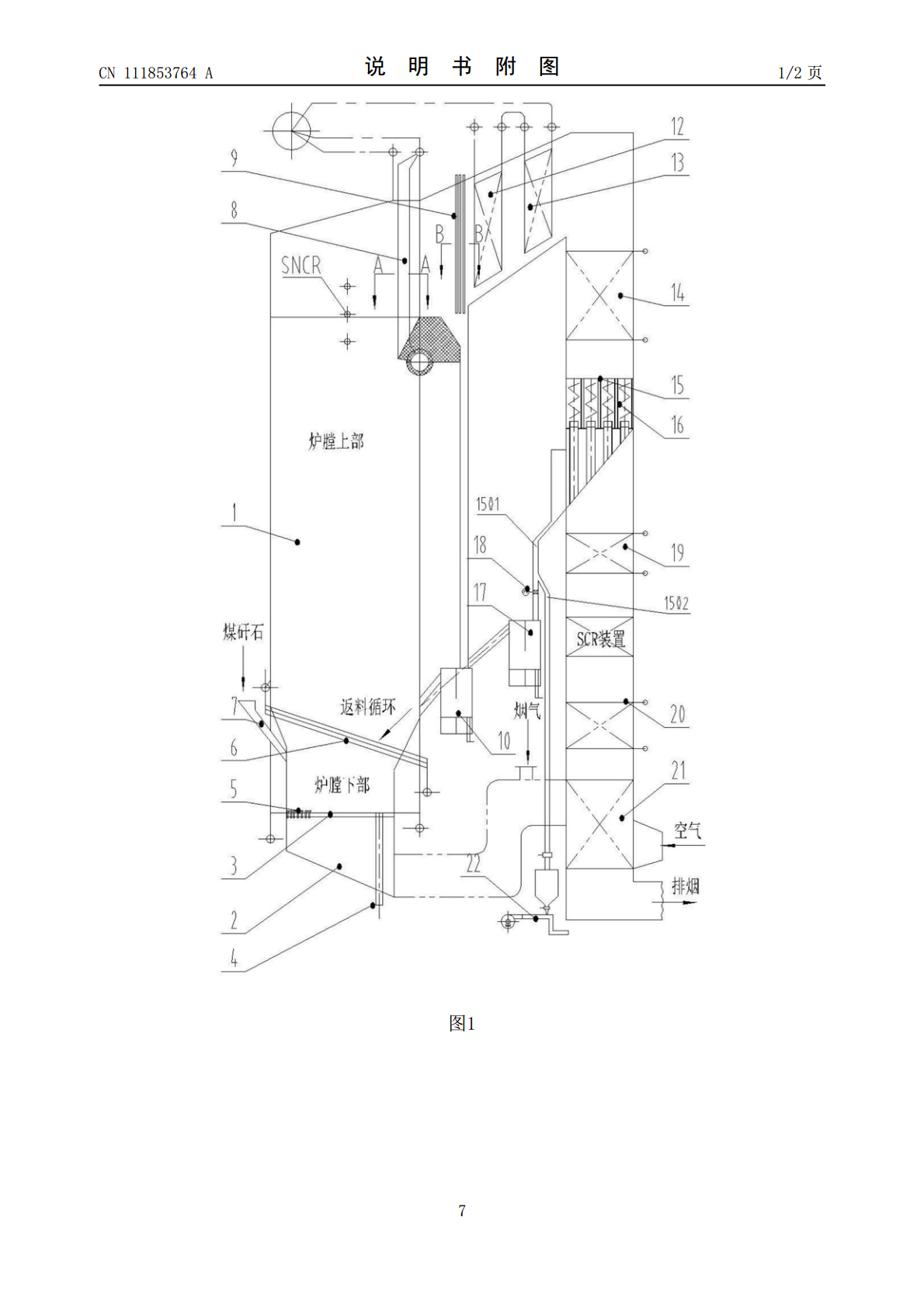

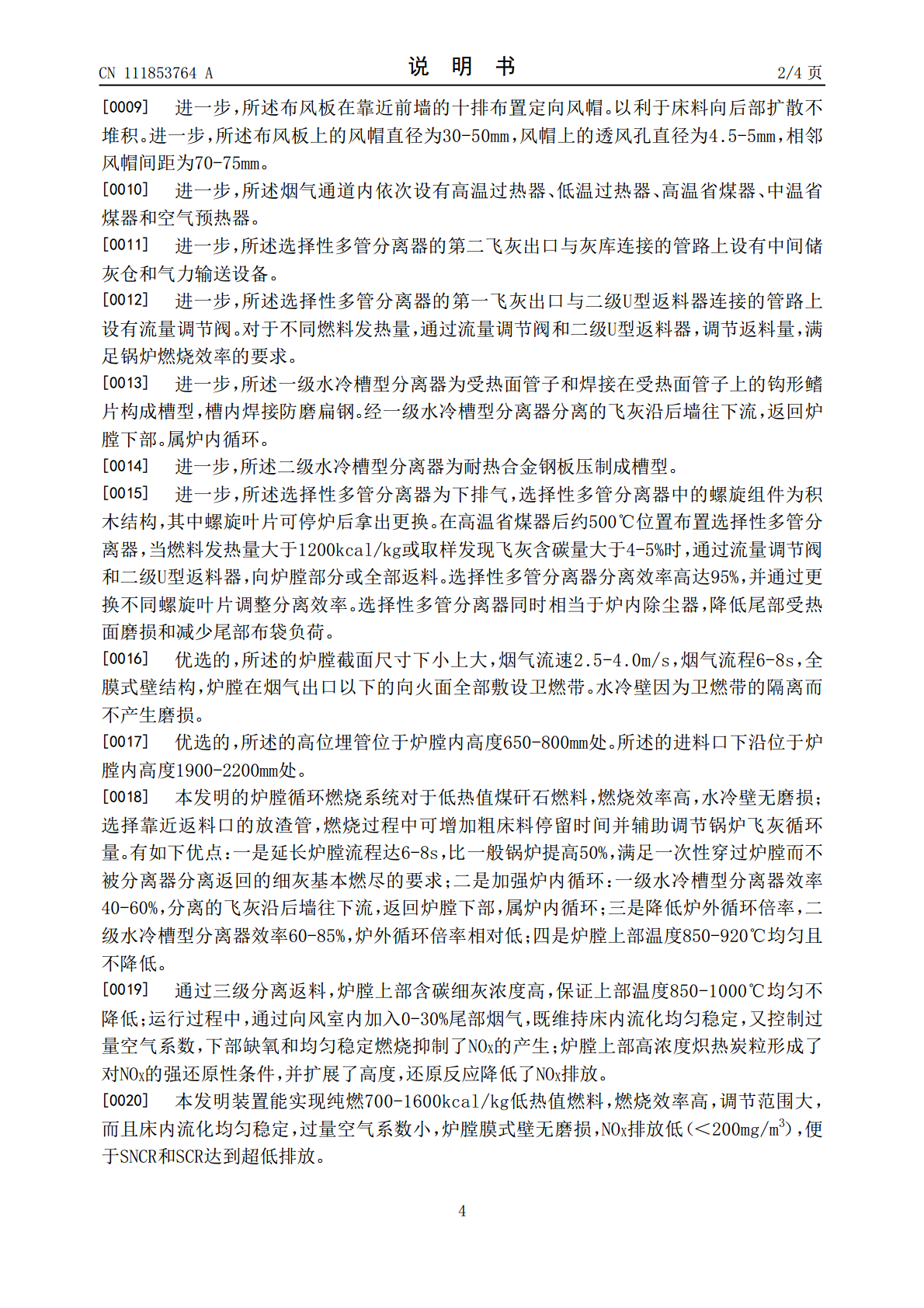

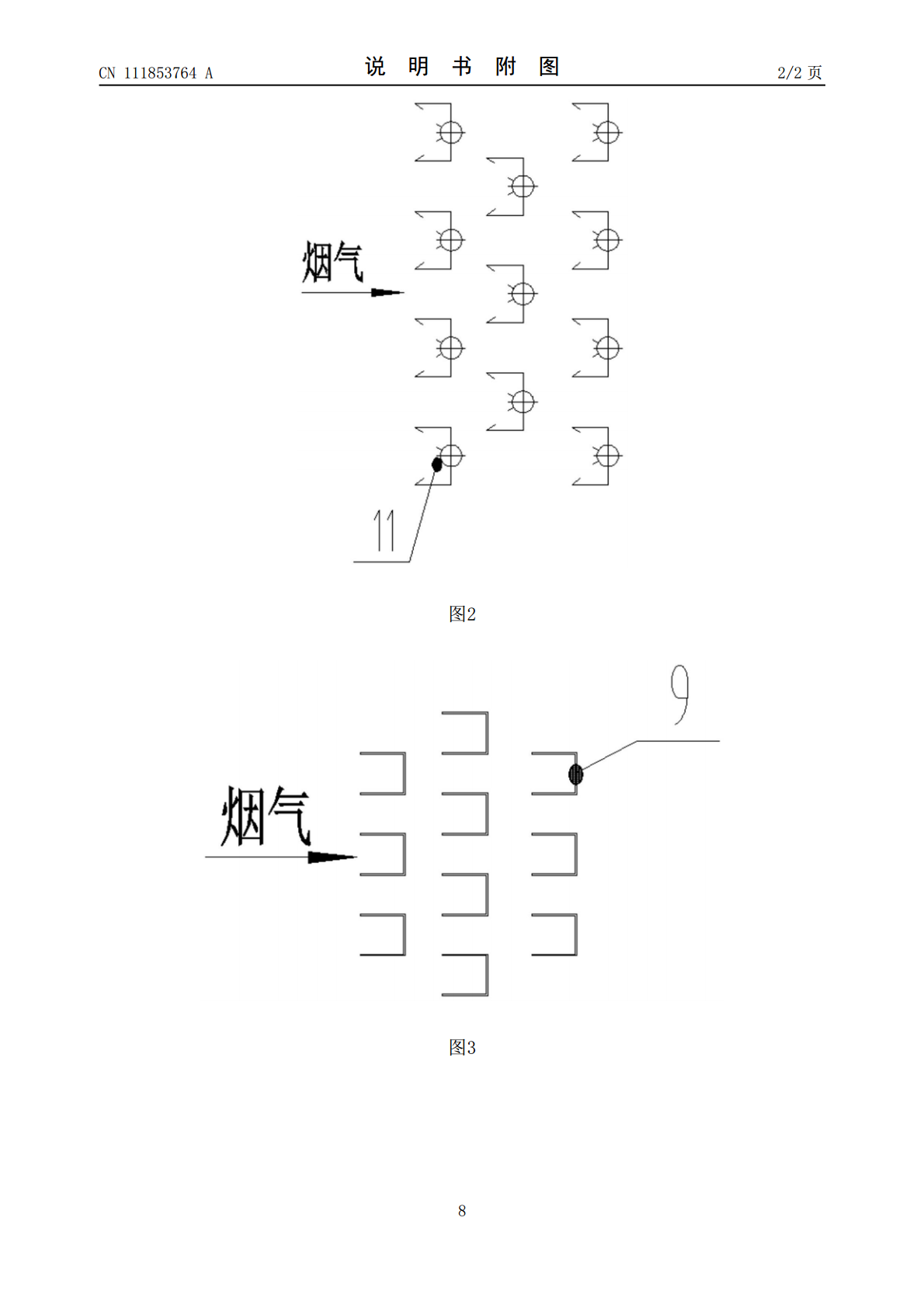

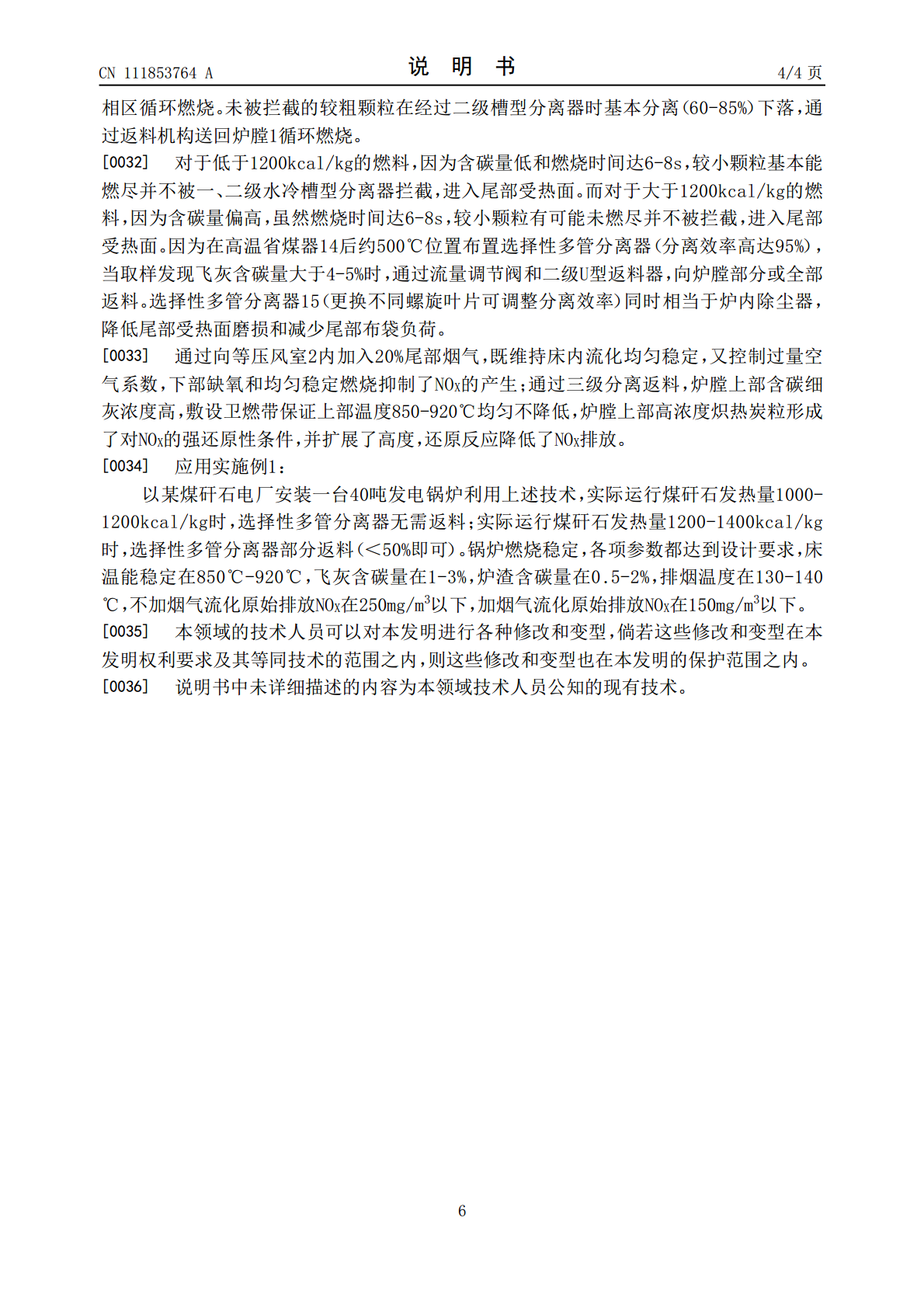

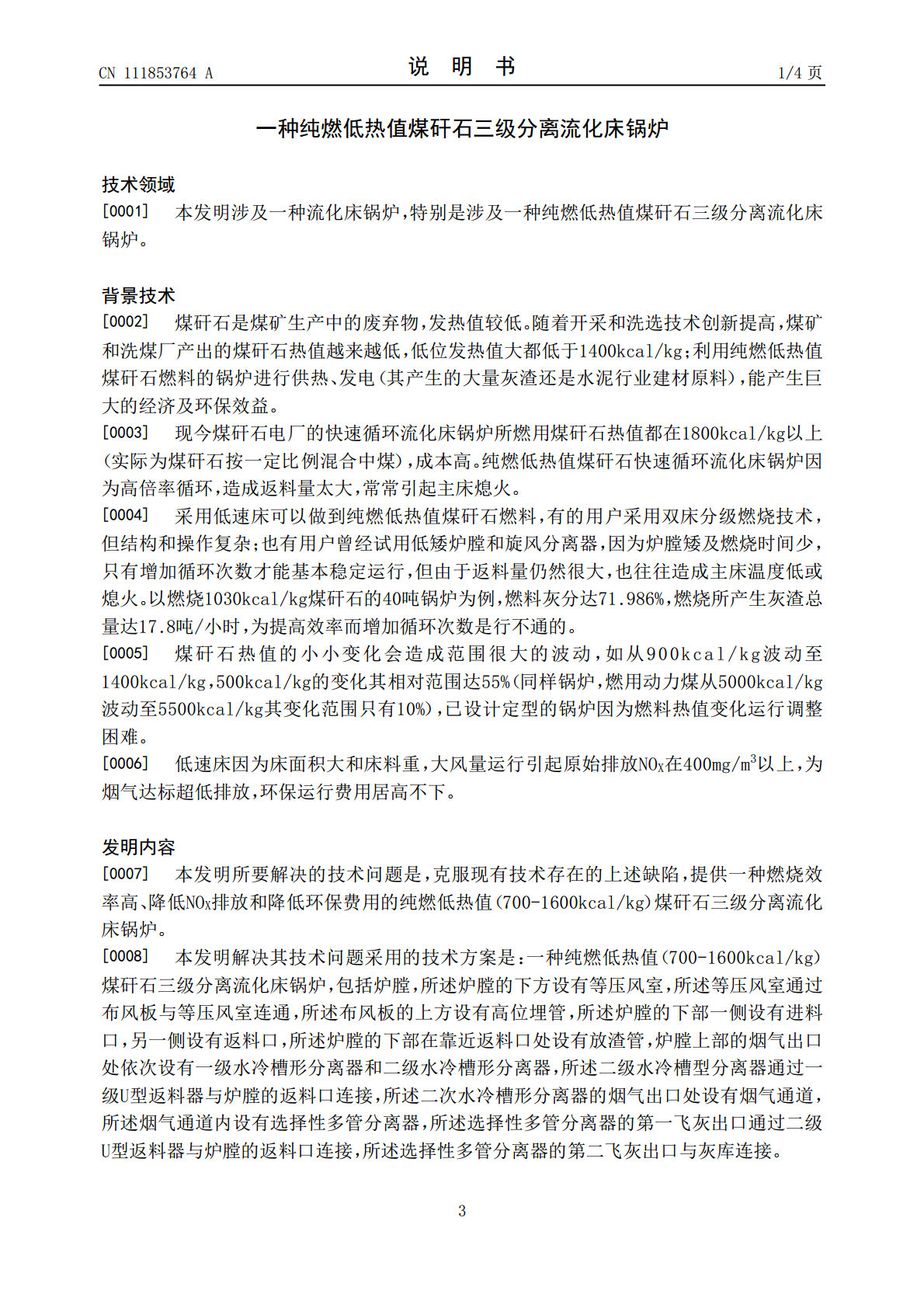

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111853764A(43)申请公布日2020.10.30(21)申请号202010860663.6F23C10/26(2006.01)(22)申请日2020.08.25F22B31/00(2006.01)F22B31/08(2006.01)(71)申请人湖南湘慧达新能源科技发展有限公F22G7/12(2006.01)司地址410006湖南省长沙市高新开发区麓龙路199号麓谷商务中心A栋307房卡-1318(集群注册)申请人吴献忠(72)发明人杨志伟吴献忠郑德明(74)专利代理机构长沙星耀专利事务所(普通合伙)43205代理人宁星耀许伯严(51)Int.Cl.F23C10/10(2006.01)F23C10/20(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种纯燃低热值煤矸石三级分离流化床锅炉(57)摘要一种纯燃低热值煤矸石三级分离流化床锅炉，炉膛的下方设有等压风室，等压风室通过布风板与等压风室连通，布风板的上方设有高位埋管，所述炉膛的下部一侧设有进料口，另一侧设有返料口，炉膛上部的烟气出口处依次设有一级水冷槽形分离器和二级水冷槽形分离器，二级水冷槽型分离器通过一级U型返料器与炉膛的返料口连接，二次水冷槽形分离器的烟气出口处设有烟气通道，烟气通道内设有选择性多管分离器，选择性多管分离器的第一飞灰出口通过二级U型返料器与炉膛的返料口连接。本发明装置能实现纯燃700‑1600kcal/kg低热值燃料，燃烧效率高，调节范围大，而且床内流化均匀稳定，过量空气系数小，炉膛膜式壁无磨损，NOX排放低（＜200mg/m3），便于SNCR和SCR达到超低排放。CN111853764ACN111853764A权利要求书1/1页1.一种纯燃低热值煤矸石三级分离流化床锅炉，包括炉膛，所述炉膛的下方设有等压风室，所述等压风室通过布风板与等压风室连通，其特征在于：所述布风板的上方设有高位埋管，所述炉膛的下部一侧设有进料口，另一侧设有返料口，所述炉膛的下部在靠近返料口处设有放渣管，炉膛上部的烟气出口处依次设有一级水冷槽形分离器和二级水冷槽形分离器，所述二级水冷槽型分离器通过一级U型返料器与炉膛的返料口连接，所述二次水冷槽形分离器的烟气出口处设有烟气通道，所述烟气通道内设有选择性多管分离器，所述选择性多管分离器的第一飞灰出口通过二级U型返料器与炉膛的返料口连接，所述选择性多管分离器的第二飞灰出口与灰库连接。2.根据权利要求1所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述布风板在靠近前墙的十排布置定向风帽。3.根据权利要求2所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述布风板上的风帽直径为30-50mm，风帽上的透风孔直径为4.5-5mm，相邻风帽间距为70-75mm。4.根据权利要求1-3任一项所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述烟气通道内依次设有高温过热器、低温过热器、高温省煤器、中温省煤器和空气预热器。5.根据权利要求1-4任一项所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述选择性多管分离器的第二飞灰出口与灰库连接的管路上设有中间储灰仓和气力输送设备。6.根据权利要求1-5任一项所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述选择性多管分离器的第一飞灰出口与二级U型返料器连接的管路上设有流量调节阀。7.根据权利要求1-6任一项所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述一级水冷槽型分离器由受热面管子和焊接在受热面管子上的钩形鳍片构成槽型，槽内焊接防磨扁钢。8.根据权利要求1-6任一项所述的纯燃低热值煤矸石三级分离流化床锅炉，其特征在于：所述二级水冷槽型分离器为耐热合金钢板压制成槽型。2CN111853764A说明书1/4页一种纯燃低热值煤矸石三级分离流化床锅炉技术领域[0001]本发明涉及一种流化床锅炉，特别是涉及一种纯燃低热值煤矸石三级分离流化床锅炉。背景技术[0002]煤矸石是煤矿生产中的废弃物，发热值较低。随着开采和洗选技术创新提高，煤矿和洗煤厂产出的煤矸石热值越来越低，低位发热值大都低于1400kcal/kg；利用纯燃低热值煤矸石燃料的锅炉进行供热、发电（其产生的大量灰渣还是水泥行业建材原料），能产生巨大的经济及环保效益。[0003]现今煤矸石电厂的快速循环流化床锅炉所燃用煤矸石热值都在1800kcal/kg以上（实际为煤矸石按一定比例混合中煤），成本高。纯燃低热值煤矸石快速循环流化床锅炉因为高倍率循环，造成返料量太大，常常引起主床熄火。[0004]采用低速床可以做到纯燃低热值煤矸石燃料，有的用户采用双床分级燃烧技术，但结构和操作复杂；也有用户曾经试用低矮炉膛和旋风
