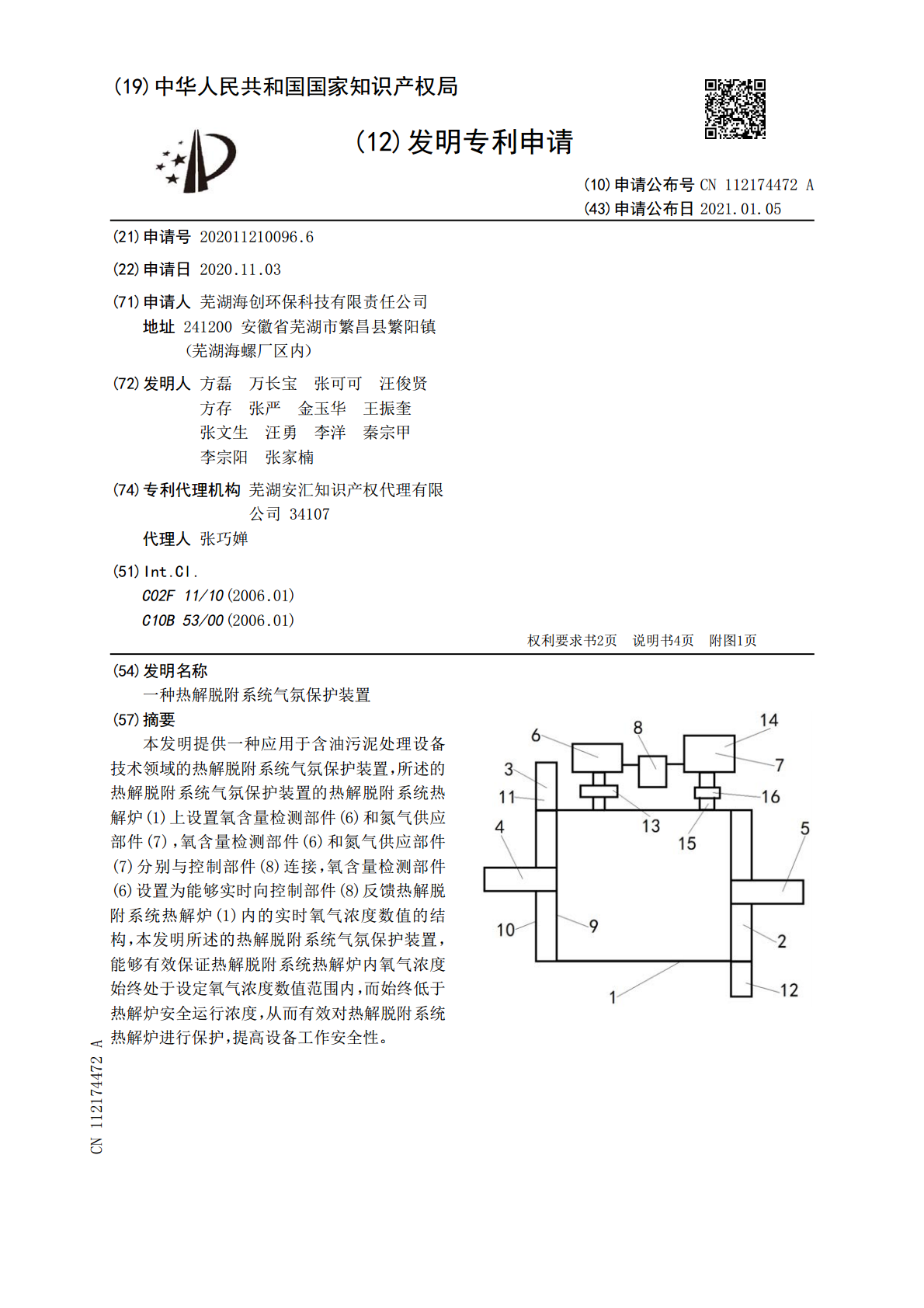

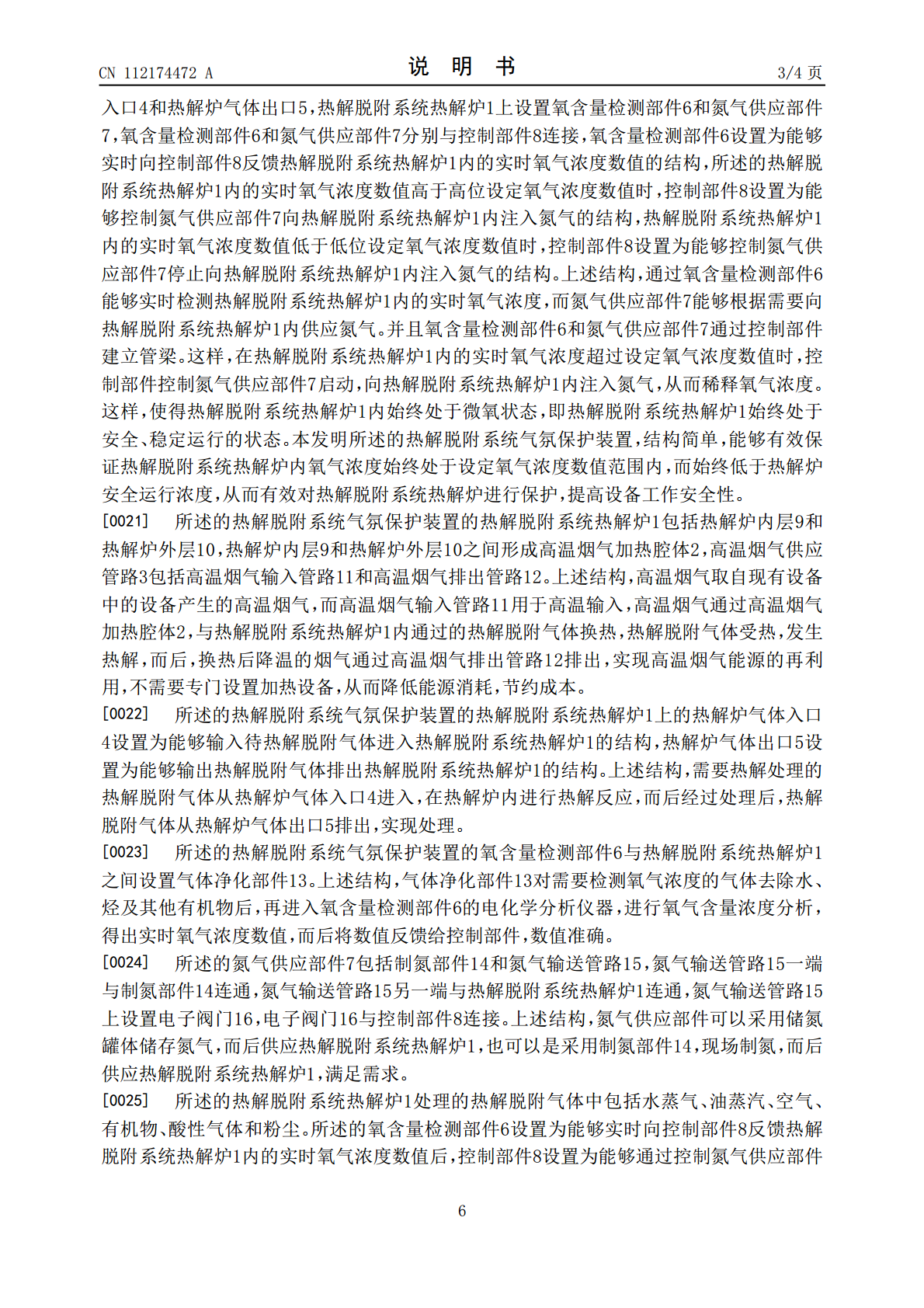

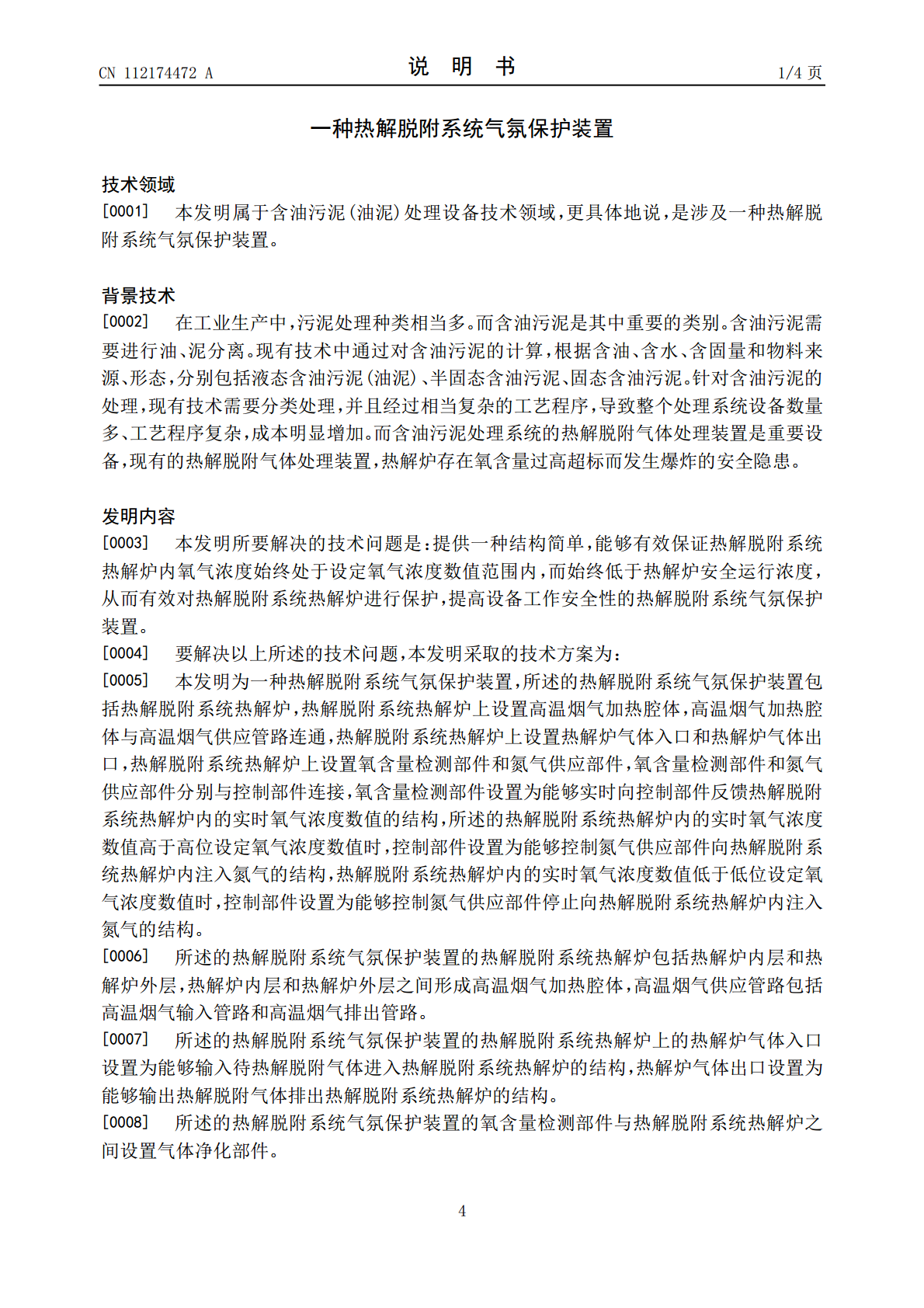

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112174472A(43)申请公布日2021.01.05(21)申请号202011210096.6(22)申请日2020.11.03(71)申请人芜湖海创环保科技有限责任公司地址241200安徽省芜湖市繁昌县繁阳镇(芜湖海螺厂区内)(72)发明人方磊万长宝张可可汪俊贤方存张严金玉华王振奎张文生汪勇李洋秦宗甲李宗阳张家楠(74)专利代理机构芜湖安汇知识产权代理有限公司34107代理人张巧婵(51)Int.Cl.C02F11/10(2006.01)C10B53/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种热解脱附系统气氛保护装置(57)摘要本发明提供一种应用于含油污泥处理设备技术领域的热解脱附系统气氛保护装置,所述的热解脱附系统气氛保护装置的热解脱附系统热解炉(1)上设置氧含量检测部件(6)和氮气供应部件(7),氧含量检测部件(6)和氮气供应部件(7)分别与控制部件(8)连接,氧含量检测部件(6)设置为能够实时向控制部件(8)反馈热解脱附系统热解炉(1)内的实时氧气浓度数值的结构,本发明所述的热解脱附系统气氛保护装置,能够有效保证热解脱附系统热解炉内氧气浓度始终处于设定氧气浓度数值范围内,而始终低于热解炉安全运行浓度,从而有效对热解脱附系统热解炉进行保护,提高设备工作安全性。CN112174472ACN112174472A权利要求书1/2页1.一种热解脱附系统气氛保护装置,其特征在于:所述的热解脱附系统气氛保护装置包括热解脱附系统热解炉(1),热解脱附系统热解炉(1)上设置高温烟气加热腔体(2),高温烟气加热腔体(2)与高温烟气供应管路(3)连通,热解脱附系统热解炉(1)上设置热解炉气体入口(4)和热解炉气体出口(5),热解脱附系统热解炉(1)上设置氧含量检测部件(6)和氮气供应部件(7),氧含量检测部件(6)和氮气供应部件(7)分别与控制部件(8)连接,氧含量检测部件(6)设置为能够实时向控制部件(8)反馈热解脱附系统热解炉(1)内的实时氧气浓度数值的结构,所述的热解脱附系统热解炉(1)内的实时氧气浓度数值高于高位设定氧气浓度数值时,控制部件(8)设置为能够控制氮气供应部件(7)向热解脱附系统热解炉(1)内注入氮气的结构,热解脱附系统热解炉(1)内的实时氧气浓度数值低于低位设定氧气浓度数值时,控制部件(8)设置为能够控制氮气供应部件(7)停止向热解脱附系统热解炉(1)内注入氮气的结构。2.根据权利要求1所述的热解脱附系统气氛保护装置,其特征在于:所述的热解脱附系统气氛保护装置的热解脱附系统热解炉(1)包括热解炉内层(9)和热解炉外层(10),热解炉内层(9)和热解炉外层(10)之间形成高温烟气加热腔体(2),高温烟气供应管路(3)包括高温烟气输入管路(11)和高温烟气排出管路(12)。3.根据权利要求1或2所述的热解脱附系统气氛保护装置,其特征在于:所述的热解脱附系统气氛保护装置的热解脱附系统热解炉(1)上的热解炉气体入口(4)设置为能够输入待热解脱附气体进入热解脱附系统热解炉(1)的结构,热解炉气体出口(5)设置为能够输出热解脱附气体排出热解脱附系统热解炉(1)的结构。4.根据权利要求1或2所述的热解脱附系统气氛保护装置,其特征在于:所述的热解脱附系统气氛保护装置的氧含量检测部件(6)与热解脱附系统热解炉(1)之间设置气体净化部件(13)。5.根据权利要求1或2所述的热解脱附系统气氛保护装置,其特征在于:所述的氮气供应部件(7)包括制氮部件(14)和氮气输送管路(15),氮气输送管路(15)一端与制氮部件(14)连通,氮气输送管路(15)另一端与热解脱附系统热解炉(1)连通,氮气输送管路(15)上设置电子阀门(16),电子阀门(16)与控制部件(8)连接。6.根据权利要求1或2所述的热解脱附系统气氛保护装置,其特征在于:所述的热解脱附系统热解炉(1)处理的热解脱附气体中包括水蒸气、油蒸汽、空气、有机物、酸性气体和粉尘。7.根据权利要求1或2所述的热解脱附系统气氛保护装置,其特征在于:所述的氧含量检测部件(6)设置为能够实时向控制部件(8)反馈热解脱附系统热解炉(1)内的实时氧气浓度数值后,控制部件(8)设置为能够通过控制氮气供应部件(7)而保证热解脱附系统热解炉(1)内始终处于满足设定标准浓度的微氧状态的结构。8.根据权利要求5所述的热解脱附系统气氛保护装置,其特征在于:所述的氮气供应部件(7)的制氮部件(14)采用PSA变压吸附制氮,控制部件(8)通过控制氮气供应部件(7)保证热解脱附系统热解炉(1)内始终处于满足设定标准的微氧状态时,制氮部件(14)设置为能够通过将吸入的空气截留氧气后形成氮气的结构。9.根据权利要
