一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的方法和系统.pdf

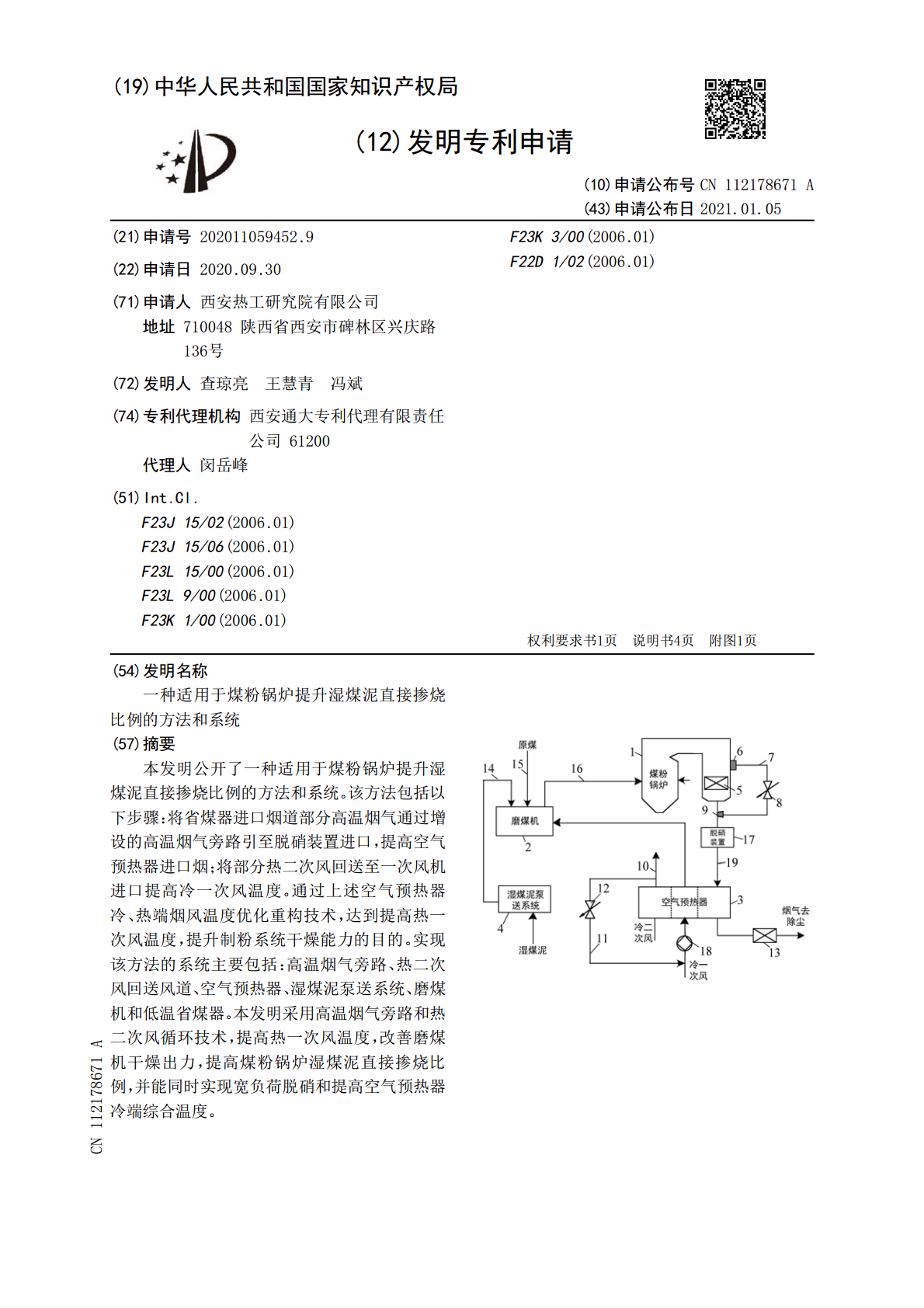

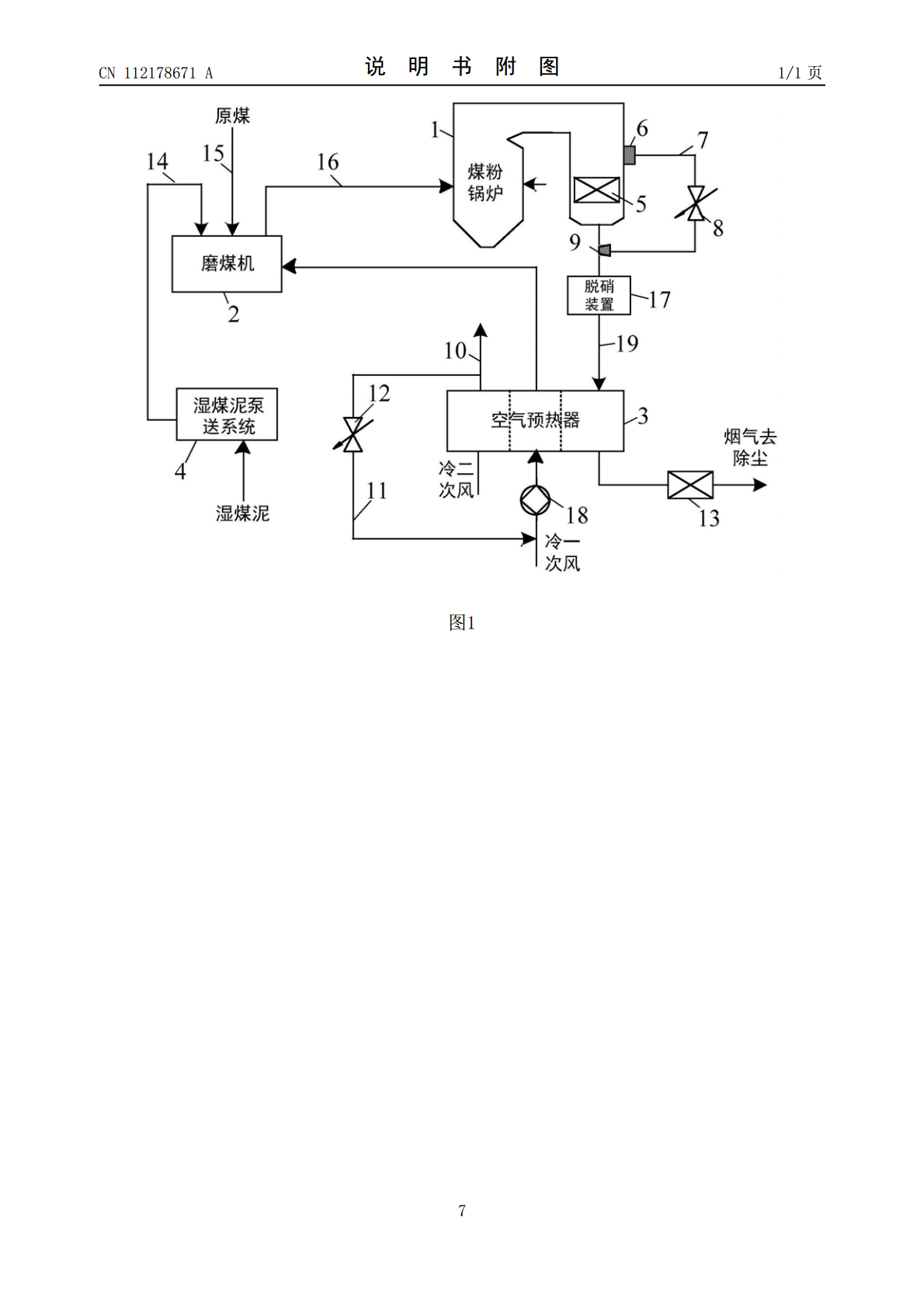

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112178671A(43)申请公布日2021.01.05(21)申请号202011059452.9F23K3/00(2006.01)(22)申请日2020.09.30F22D1/02(2006.01)(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号(72)发明人查琼亮王慧青冯斌(74)专利代理机构西安通大专利代理有限责任公司61200代理人闵岳峰(51)Int.Cl.F23J15/02(2006.01)F23J15/06(2006.01)F23L15/00(2006.01)F23L9/00(2006.01)F23K1/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的方法和系统(57)摘要本发明公开了一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的方法和系统。该方法包括以下步骤：将省煤器进口烟道部分高温烟气通过增设的高温烟气旁路引至脱硝装置进口，提高空气预热器进口烟；将部分热二次风回送至一次风机进口提高冷一次风温度。通过上述空气预热器冷、热端烟风温度优化重构技术，达到提高热一次风温度，提升制粉系统干燥能力的目的。实现该方法的系统主要包括：高温烟气旁路、热二次风回送风道、空气预热器、湿煤泥泵送系统、磨煤机和低温省煤器。本发明采用高温烟气旁路和热二次风循环技术，提高热一次风温度，改善磨煤机干燥出力，提高煤粉锅炉湿煤泥直接掺烧比例，并能同时实现宽负荷脱硝和提高空气预热器冷端综合温度。CN112178671ACN112178671A权利要求书1/1页1.一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，其特征在于，包括煤粉锅炉(1)、磨煤机(2)、空气预热器(3)、湿煤泥泵送系统(4)、省煤器(5)、高温烟气旁路(7)、热二次风回送风道(11)、低温省煤器(13)、脱硝装置(17)以及一次风机(18)；其中，省煤器(5)设置在煤粉锅炉(1)的垂直烟道内，在省煤器(5)的进口烟道部分连通有高温烟气旁路(7)，高温烟气旁路(7)的出口以及省煤器(5)的出口烟道混合后连通至脱硝装置(17)进口烟道，脱硝装置(17)出口烟道连通至空气预热器(3)的烟气进口，空气预热器(3)的烟气出口连通至低温省煤器(13)的烟气进口；高温烟气旁路(7)上设置有烟气旁路调节挡板(8)；空气预热器(3)上还设置有冷一次风进口、热一次风出口、冷二次风进口和热二次风出口，空气预热器(3)的热二次风出口分为两路，一路连通至热二次风道(10)，另一路通过热二次风回送风道(11)连通至一次风机(18)的进口，一次风机(18)的出口连通至空气预热器(3)的冷一次风进口，空气预热器(3)的热一次风出口连通至磨煤机(2)；热二次风回送风道(11)上设置有热二次风回送风道调节挡板(12)；湿煤泥通过湿煤泥泵送系统(4)以及湿煤泥输送管道(14)输送至磨煤机(2)，磨煤机(2)的出口通过煤粉输送管道(16)连通至煤粉锅炉(1)。2.根据权利要求1所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，其特征在于，高温烟气旁路(7)的进口处为高温烟气抽取点(6)，且高温烟气抽取点(6)位于省煤器(5)上游，抽取的高温烟气输送至脱硝装置(17)进口烟道。3.根据权利要求1所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，其特征在于，热二次风抽取点位于热二次风风道(10)，热二次风回送至一次风机(18)进口风道。4.根据权利要求1所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，其特征在于，低温省煤器(13)布置于空气预热器(3)和除尘设备之间。5.根据权利要求1所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，其特征在于，高温烟气旁路(7)末端布置有烟道内置式烟气混合喷射装置(9)。6.一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的方法，其特征在于，该方法基于权利要求1至5中任一项所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的系统，包括：在进行煤粉锅炉湿煤泥直输磨煤机掺烧时，将省煤器(5)进口烟道部分高温烟气通过增设的高温烟气旁路(7)引至脱硝装置(17)进口烟道，高温烟气与主流烟气混合后，空气预热器(3)进口烟气温度得到提高；将部分热二次风回送至一次风机(18)进口提高冷一次风温度；通过空气预热器冷、热端烟风温度优化重构技术，达到提高热一次风温度，进一步提升制粉系统干燥能力的目的，并同时实现宽负荷脱硝和提高空气预热器冷端综合温度，采用低温省煤器(13)进一步回收烟气余热。7.根据权利要求6所述的一种适用于煤粉锅炉提升湿煤泥直接掺烧比例的方法，其特征在于，高温烟气与主流烟气混合后，空气预热器(3)进口烟气温度得
