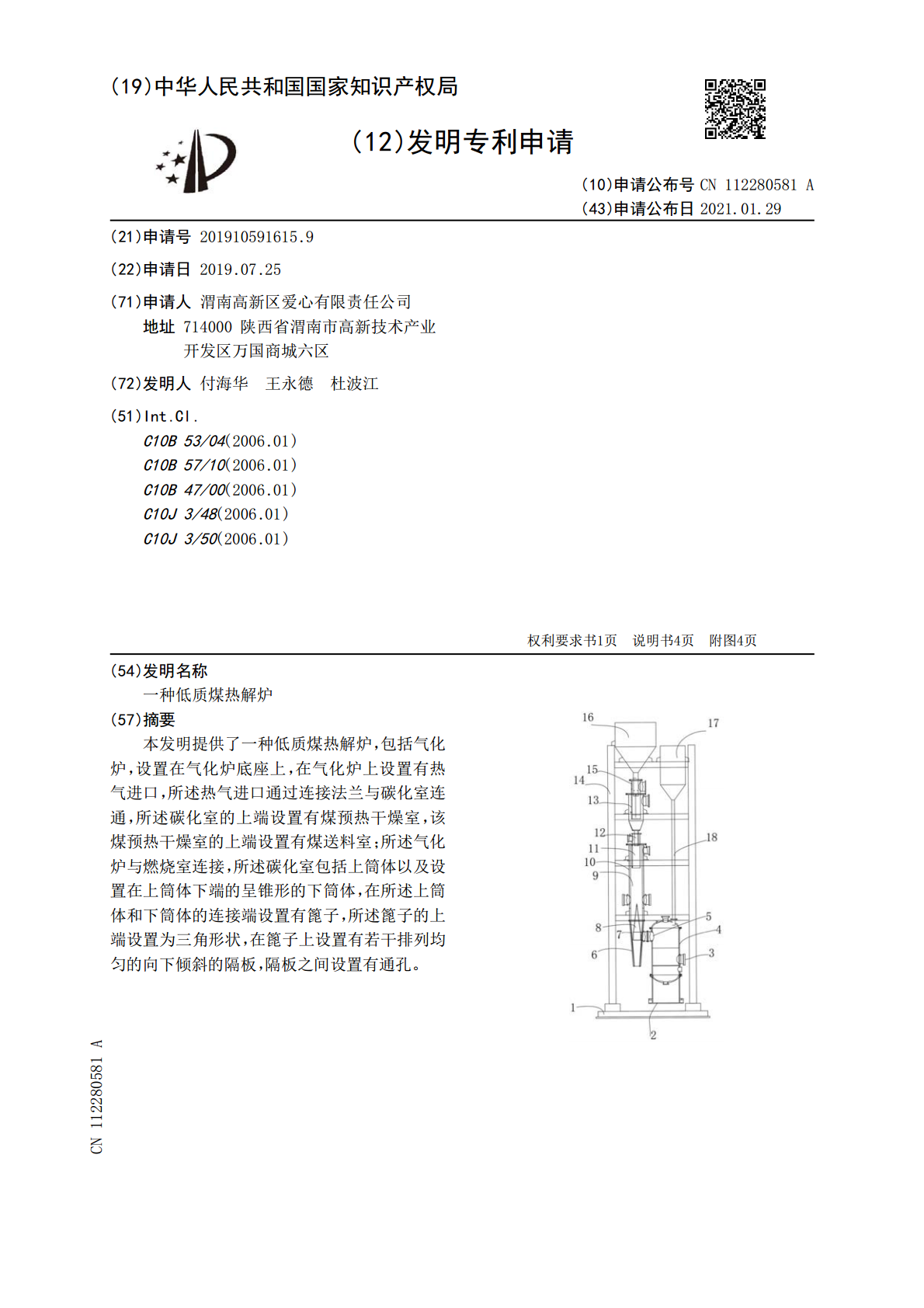

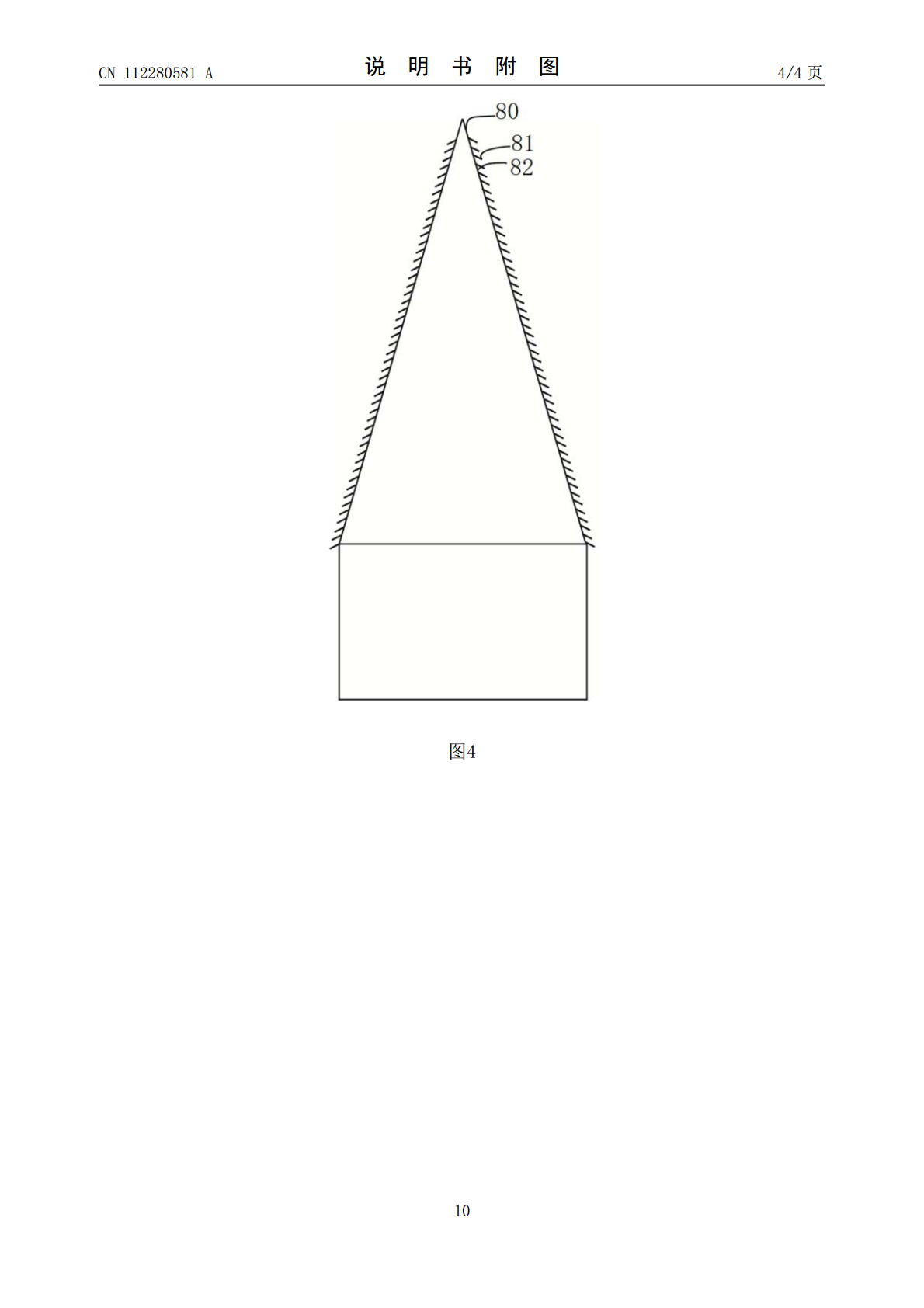

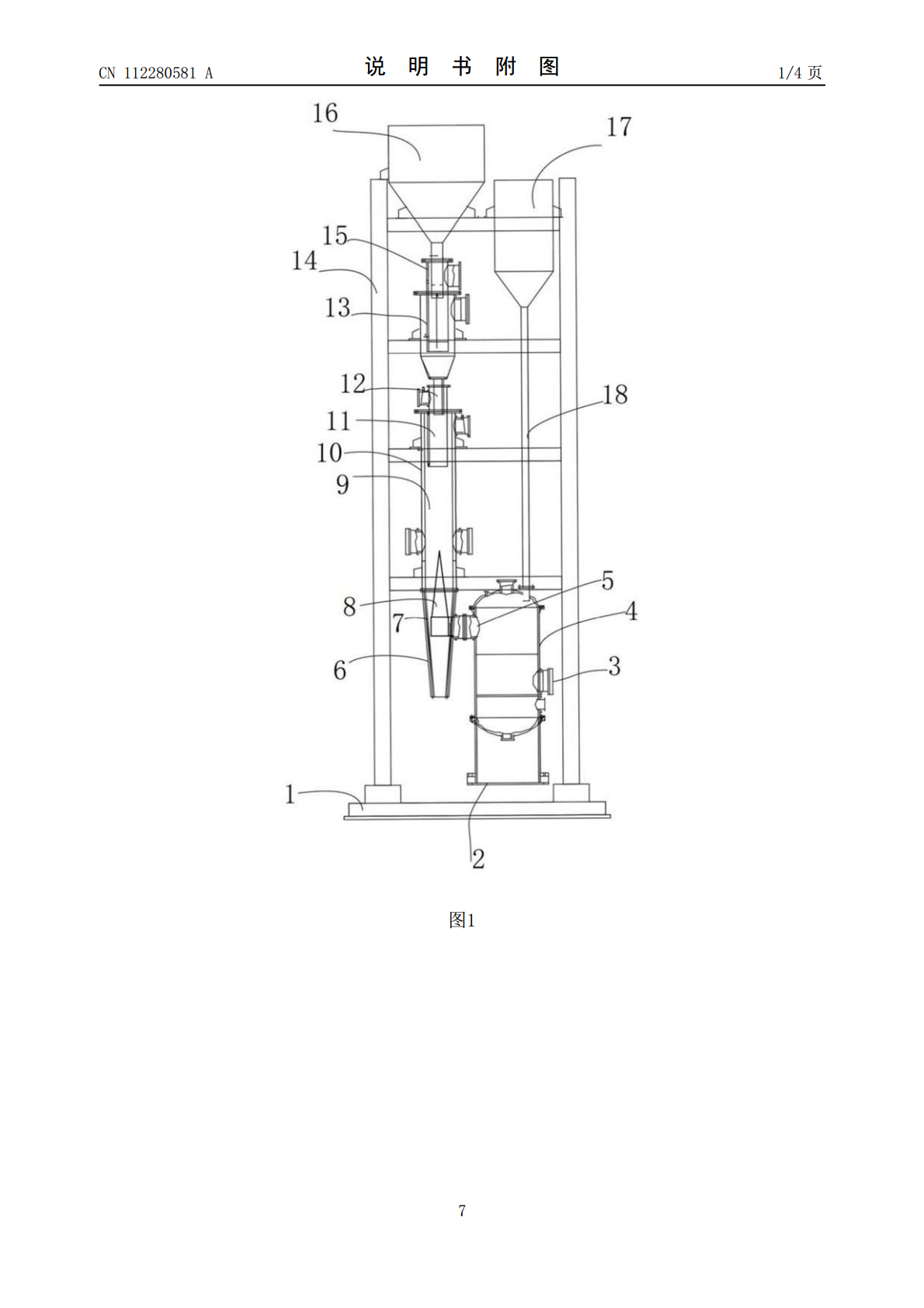

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112280581A(43)申请公布日2021.01.29(21)申请号201910591615.9(22)申请日2019.07.25(71)申请人渭南高新区爱心有限责任公司地址714000陕西省渭南市高新技术产业开发区万国商城六区(72)发明人付海华王永德杜波江(51)Int.Cl.C10B53/04(2006.01)C10B57/10(2006.01)C10B47/00(2006.01)C10J3/48(2006.01)C10J3/50(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种低质煤热解炉(57)摘要本发明提供了一种低质煤热解炉，包括气化炉，设置在气化炉底座上，在气化炉上设置有热气进口，所述热气进口通过连接法兰与碳化室连通，所述碳化室的上端设置有煤预热干燥室，该煤预热干燥室的上端设置有煤送料室；所述气化炉与燃烧室连接，所述碳化室包括上筒体以及设置在上筒体下端的呈锥形的下筒体，在所述上筒体和下筒体的连接端设置有篦子，所述篦子的上端设置为三角形状，在篦子上设置有若干排列均匀的向下倾斜的隔板，隔板之间设置有通孔。CN112280581ACN112280581A权利要求书1/1页1.一种低质煤热解炉，其特征在于，包括气化炉，设置在气化炉底座上，在气化炉上设置有热气进口，所述热气进口通过连接法兰与碳化室连通，所述碳化室的上端设置有煤预热干燥室，该煤预热干燥室的上端设置有煤送料室；所述气化炉与燃烧室连接，所述碳化室包括上筒体以及设置在上筒体下端的呈锥形的下筒体，所述上筒体的上端设置有碳化干燥室，在碳化干燥室内设置有预热煤入管，所述预热煤入管的上端与煤预热干燥室的底部连接，沿所述上筒体内壁设置有上保温层，沿保温层外侧设置有上粘土砖层；所述下筒体为变径锥形状，在下筒体的内部设置有一层黏土层，在黏土层外侧设置有下保温层，在下保温层的外侧设置有变径黏土层，在所述上筒体和下筒体的连接端设置有篦子，所述篦子的上端设置为三角形状，在篦子上设置有若干排列均匀的向下倾斜的隔板，隔板之间设置有通孔。2.根据权利要求1所述的低质煤热解炉，其特征在于，所述篦子采用碳化硅材料制成，其内设置有热气汇集通道。3.根据权利要求1所述的低质煤热解炉，其特征在于，所述煤预热干燥室包括预热筒体，设置在预热筒体内部的预热干燥容腔，设置在预热干燥容腔内部的煤入管道，所述煤入管道与煤送料室底部连接，所述预热筒体与预热煤入管连接。4.根据权利要求1所述的低质煤热解炉，其特征在于，所述上保温层和下保温层均采用30～60mm厚岩棉。5.根据权利要求1所述的低质煤热解炉，其特征在于，所述燃烧室的底部设置有循环水泵，所述循环水泵接入设置在燃烧室内的循环水槽，该循环水槽的上方设置有喷枪，所述燃烧室经过管道与设置在其上方的燃烧室储煤槽连接。6.根据权利要求3所述的低质煤热解炉，其特征在于，所述煤入管道上设置有粒煤卸料阀。7.根据权利要求1所述的低质煤热解炉，其特征在于，所述燃烧室通过管路经除尘器以及分配板分别与煤预热干燥室上的干燥口以及预热筒体上的预热筒体进热口连接。8.根据权利要求1所述的低质煤热解炉，其特征在于，所述碳化室的上下设置有多个煤气出口。9.根据权利要求1所述的低质煤热解炉，其特征在于，所述下筒体的下端设置有下筒体卸料阀以及冷却水进口。2CN112280581A说明书1/4页一种低质煤热解炉技术领域[0001]本发明提供了一种煤热解炉技术领域，特别涉及一种低质煤热解炉。背景技术[0002]目前焦炭行业存在产能严重过剩、产业集中度较低、产业布局不合理、资源综合利用水平不高、环境污染等多种问题。现在炼焦煤资源紧缺、煤价上涨、焦化企业亏损较大；传统炼焦工艺，资源利用率低，间歇式装煤，无法消除严重环境污染，随着生活水平提高，环境标准日趋严厉，环保要求越来越高，节能减排任务完成艰巨；传统化产品回收工艺投入多，收益少，难以适应激烈的市场变化现状。[0003]在现有的技术中，例如公开号为：“CN102994104A”公开了一种煤热解炉，由传统的间歇式炼焦转变为连续式的炼焦，实现生产自动化，做到现场无人操作；热循环连续焦化工艺能够利用余热干燥，预热入炉煤，降低能耗，减少烟尘生成；减少了干熄焦塔占地面积，避免了采用水熄焦所造成的水资源的污染浪费和能量的损耗；提高焦炭质量，增加油气产出量。[0004]又如公开号：“CN202297531U”公开了一种移动床粉煤热解与流化床粉焦气化耦合的装置，包括进煤系统相连的移动床粉煤热解炉，移动床粉煤热解炉的入口通过高温管道与流化床粉焦气化炉的气体出口相连通，移动床粉煤热解炉产生的粉焦经下端管路与流化床粉焦气化炉的入口相连通，移动床粉煤热解炉热解产生的煤气、
