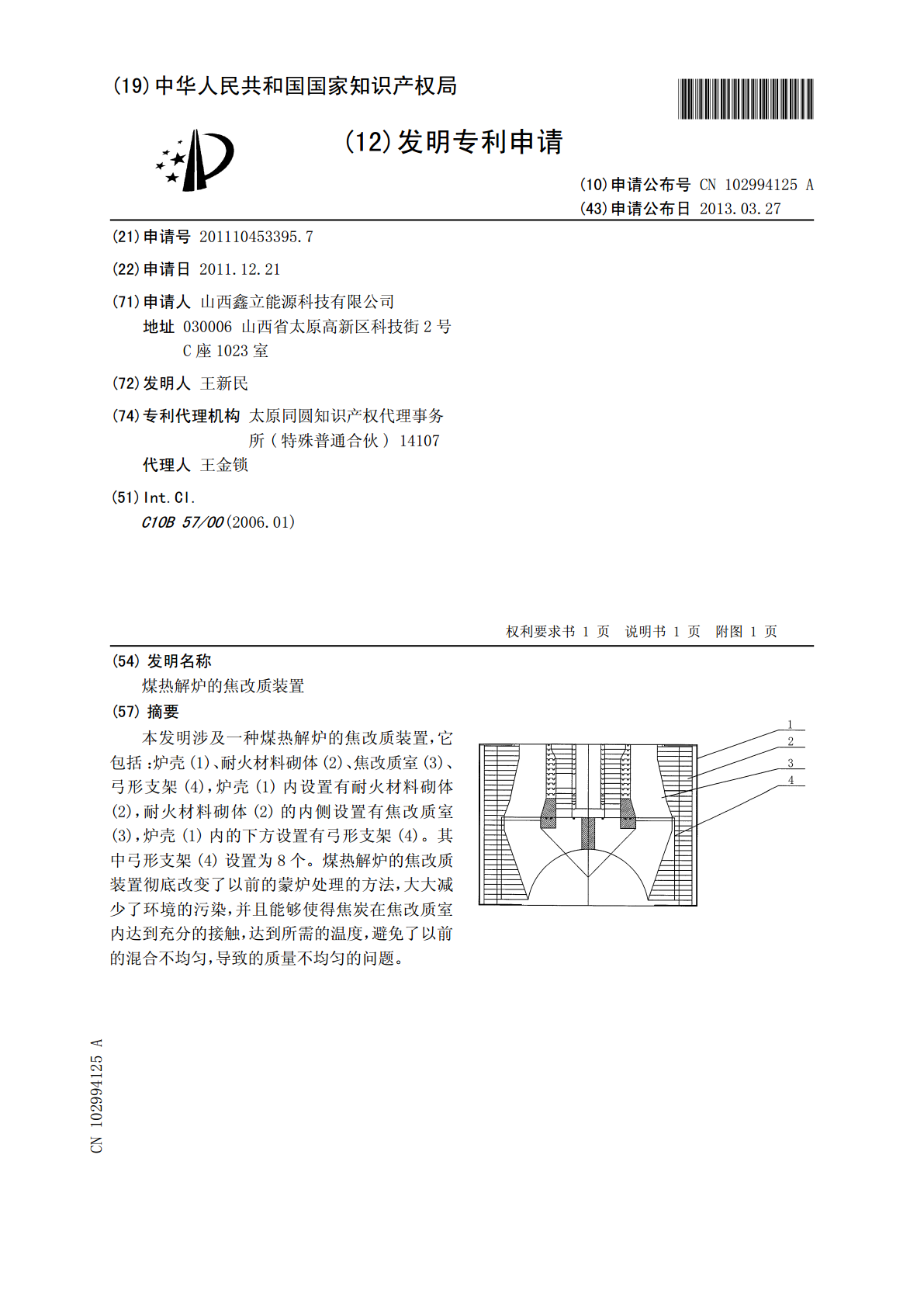

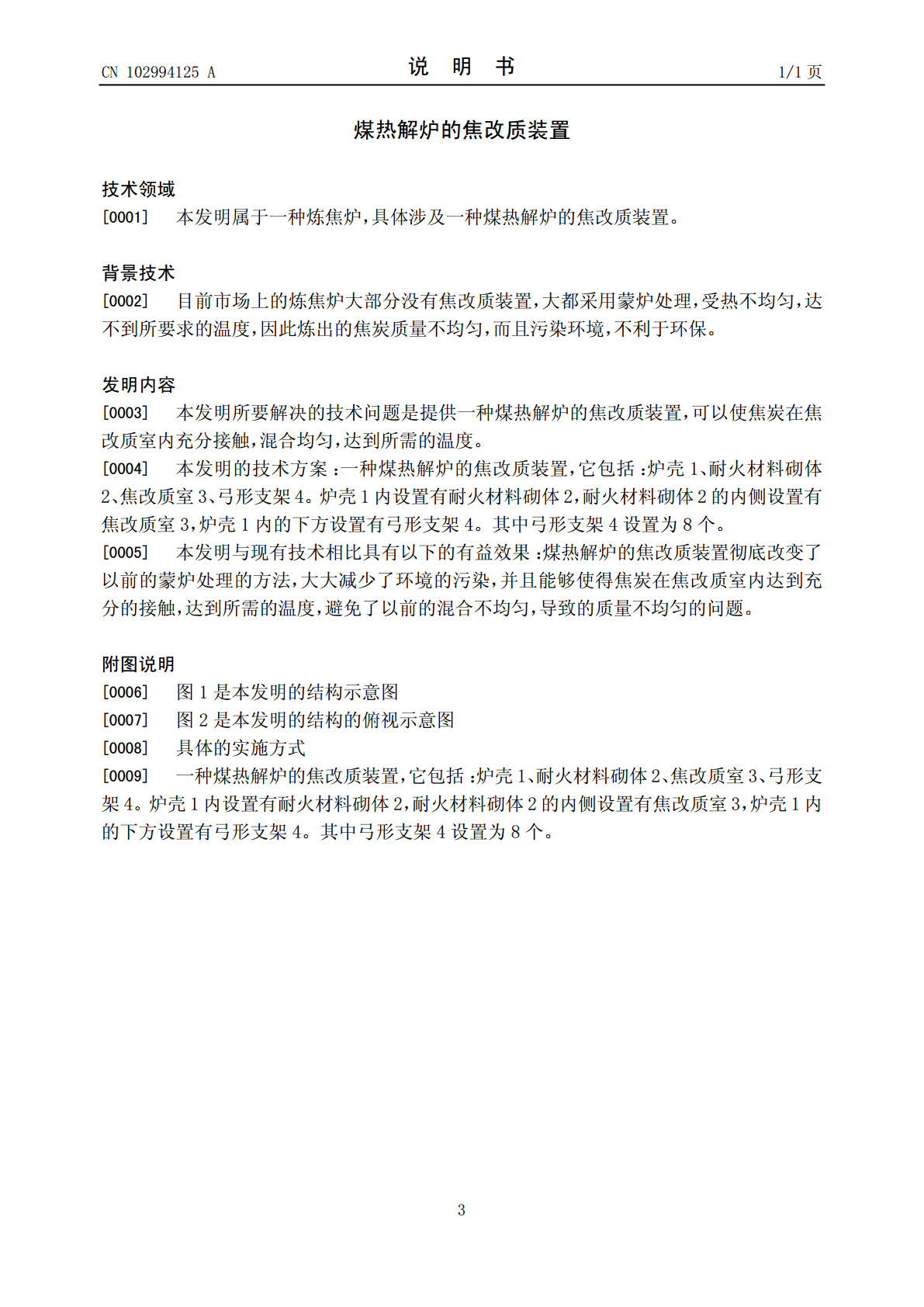

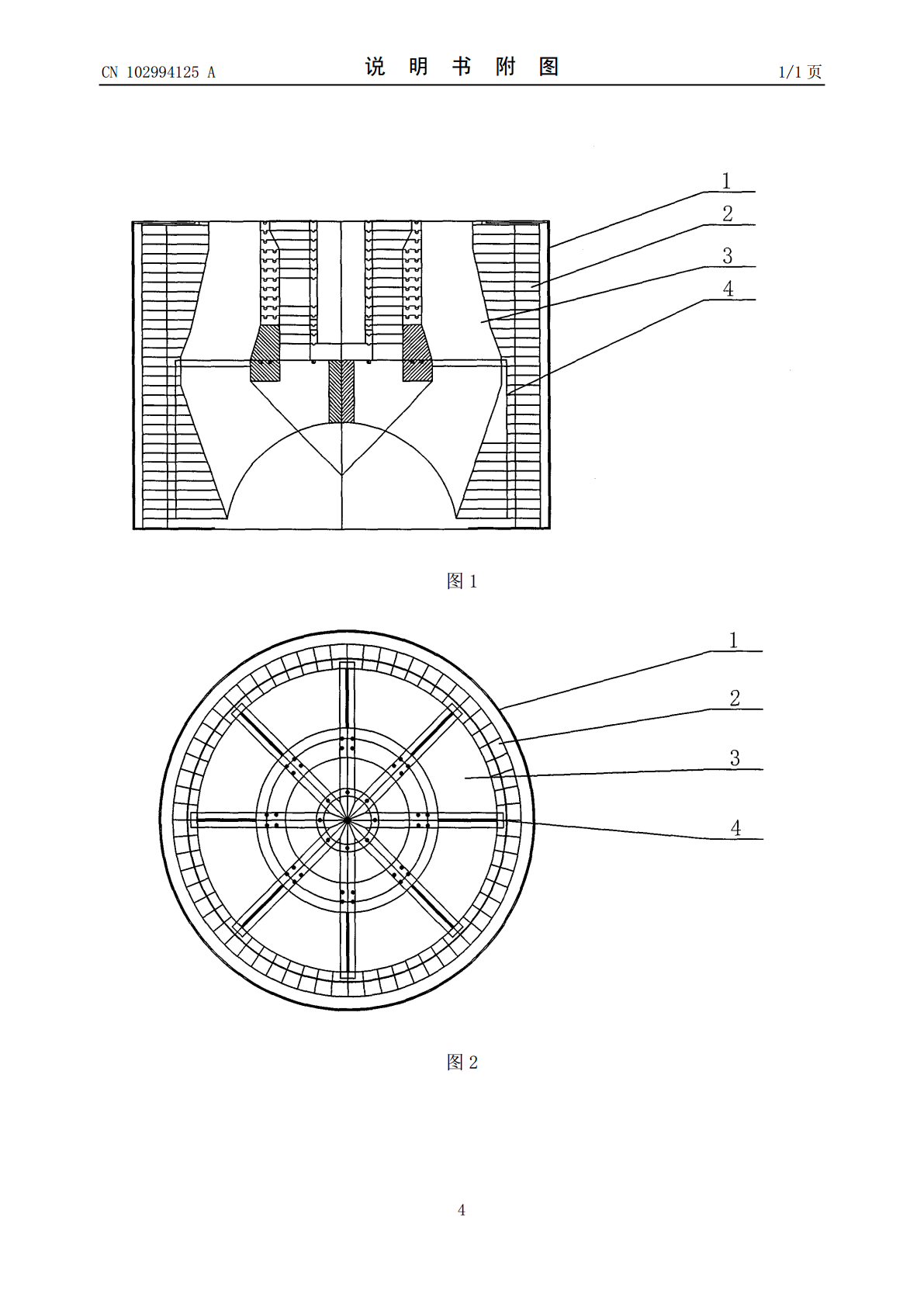

(19)中华人民共和国国家知识产权局*CN102994125A*(12)发明专利申请(10)申请公布号CN102994125A(43)申请公布日2013.03.27(21)申请号201110453395.7(22)申请日2011.12.21(71)申请人山西鑫立能源科技有限公司地址030006山西省太原高新区科技街2号C座1023室(72)发明人王新民(74)专利代理机构太原同圆知识产权代理事务所(特殊普通合伙)14107代理人王金锁(51)Int.Cl.C10B57/00(2006.01)权利要求书权利要求书1页1页说明书说明书11页页附图附图11页(54)发明名称煤热解炉的焦改质装置(57)摘要本发明涉及一种煤热解炉的焦改质装置，它包括：炉壳(1)、耐火材料砌体(2)、焦改质室(3)、弓形支架(4)，炉壳(1)内设置有耐火材料砌体(2)，耐火材料砌体(2)的内侧设置有焦改质室(3)，炉壳(1)内的下方设置有弓形支架(4)。其中弓形支架(4)设置为8个。煤热解炉的焦改质装置彻底改变了以前的蒙炉处理的方法，大大减少了环境的污染，并且能够使得焦炭在焦改质室内达到充分的接触，达到所需的温度，避免了以前的混合不均匀，导致的质量不均匀的问题。CN102945ACN102994125A权利要求书1/1页1.一种煤热解炉的焦改质装置，它包括：炉壳(1)、耐火材料砌体(2)、焦改质室(3)、弓形支架(4)，其特征是：炉壳(1)内设置有耐火材料砌体(2)，耐火材料砌体(2)的内侧设置有焦改质室(3)，炉壳(1)内的下方设置有弓形支架(4)。2.根据权利要求1所述的一种煤热解炉的焦改质装置，其特征是：弓形支架(4)设置为8个。2CN102994125A说明书1/1页煤热解炉的焦改质装置技术领域[0001]本发明属于一种炼焦炉，具体涉及一种煤热解炉的焦改质装置。背景技术[0002]目前市场上的炼焦炉大部分没有焦改质装置，大都采用蒙炉处理，受热不均匀，达不到所要求的温度，因此炼出的焦炭质量不均匀，而且污染环境，不利于环保。发明内容[0003]本发明所要解决的技术问题是提供一种煤热解炉的焦改质装置，可以使焦炭在焦改质室内充分接触，混合均匀，达到所需的温度。[0004]本发明的技术方案：一种煤热解炉的焦改质装置，它包括：炉壳1、耐火材料砌体2、焦改质室3、弓形支架4。炉壳1内设置有耐火材料砌体2，耐火材料砌体2的内侧设置有焦改质室3，炉壳1内的下方设置有弓形支架4。其中弓形支架4设置为8个。[0005]本发明与现有技术相比具有以下的有益效果：煤热解炉的焦改质装置彻底改变了以前的蒙炉处理的方法，大大减少了环境的污染，并且能够使得焦炭在焦改质室内达到充分的接触，达到所需的温度，避免了以前的混合不均匀，导致的质量不均匀的问题。附图说明[0006]图1是本发明的结构示意图[0007]图2是本发明的结构的俯视示意图[0008]具体的实施方式[0009]一种煤热解炉的焦改质装置，它包括：炉壳1、耐火材料砌体2、焦改质室3、弓形支架4。炉壳1内设置有耐火材料砌体2，耐火材料砌体2的内侧设置有焦改质室3，炉壳1内的下方设置有弓形支架4。其中弓形支架4设置为8个。3CN102994125A说明书附图1/1页图1图24
