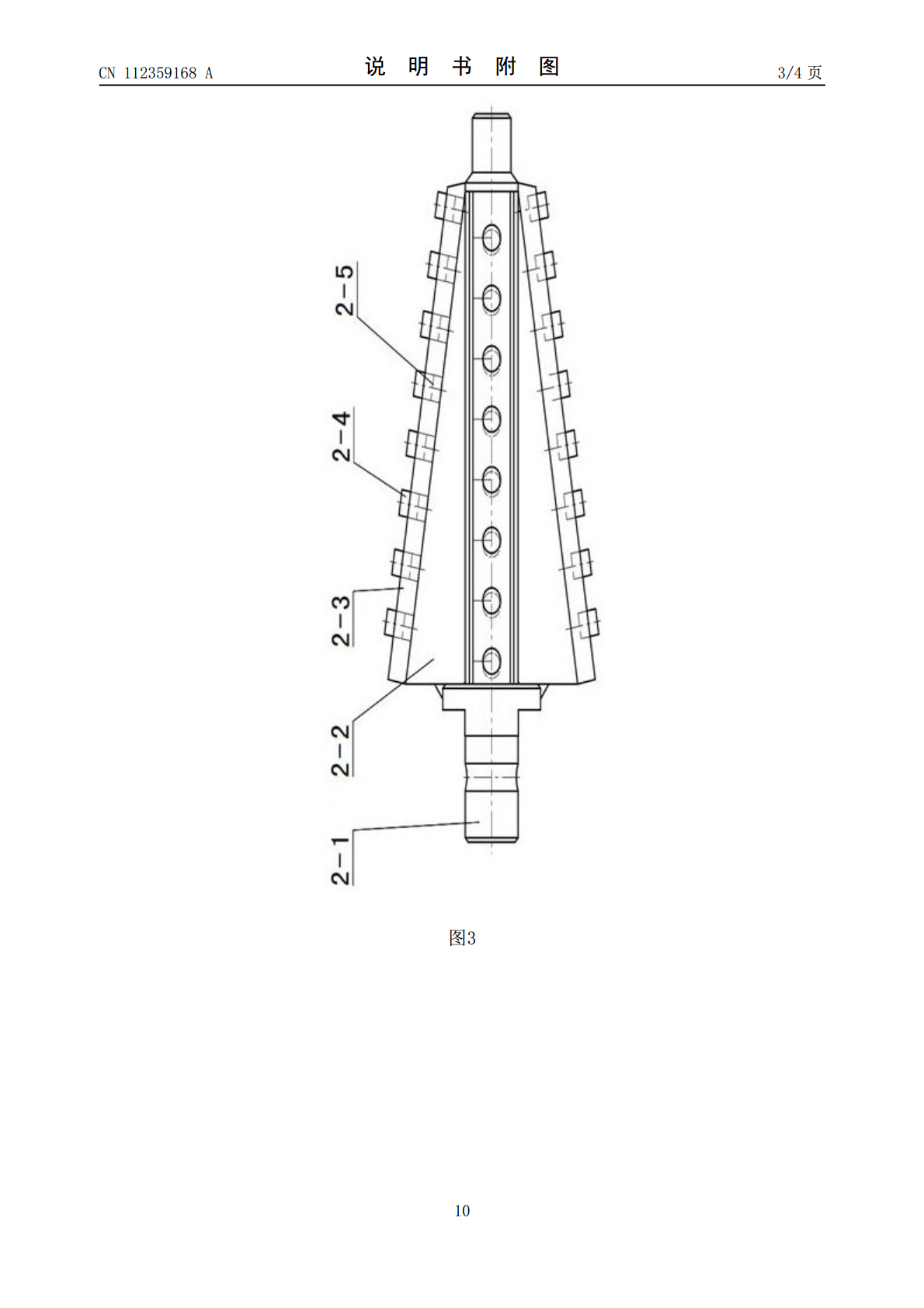

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112359168A(43)申请公布日2021.02.12(21)申请号202011494145.3(22)申请日2020.12.16(71)申请人甘肃酒钢集团西部重工股份有限公司地址735100甘肃省嘉峪关市酒钢冶金厂区（雄关东路12A号）(72)发明人叶红奕张旺盛王玉成程宝军赵金鹏林立(74)专利代理机构兰州嘉诺知识产权代理事务所(普通合伙)62202代理人郭海(51)Int.Cl.C21C5/46(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种转炉出钢口扩孔器及其安装方法(57)摘要本发明涉及炼钢转炉维护设备技术领域，具体为一种转炉出钢口扩孔器及其安装方法，一种转炉出钢口扩孔器包括有钻杆、钻头和连接销，钻头连接在钻杆一端，钻头与钻杆通过连接销连接，钻头与钻杆连接处采用凹凸轴套结构；中心轴一端与钻杆连接，中心轴另一端焊接有刀头底座，刀头底座形状为直角三角形，刀头底座顶面上焊接有刀头座，刀头座为矩形板条，刀头座上设有锥孔，刀头为上小下大的锥形结构，刀头底部连接在刀头座上的锥孔内，堵板连接在刀头座上的锥孔内，堵板连接在刀头底端，堵板焊接在刀头座上的锥孔内，本发明结构简单，便于加工制造，制造成本低，通用性高，刀头耐磨性能高，寿命长，不易断裂脱落，在高温条件下使用性能好。CN112359168ACN112359168A权利要求书1/2页1.一种转炉出钢口扩孔器，其特征在于：包括有钻杆（1）、钻头（2）和连接销（3），钻头（2）连接在钻杆（1）一端，钻头（2）与钻杆（1）通过连接销（3）连接，钻头（2）与钻杆（1）连接处采用凹凸轴套结构；钻头（2）包括有中心轴（2-1）、刀头底座（2-2）、刀头座（2-3）、刀头（2-4）和堵板（2-5），中心轴（2-1）为直轴，中心轴（2-1）一端与钻杆（1）连接，中心轴（2-1）另一端焊接有刀头底座（2-2），刀头底座（2-2）形状为直角三角形，刀头底座（2-2）顶面上焊接有刀头座（2-3），刀头座（2-3）为矩形板条，刀头座（2-3）上设有锥孔，刀头（2-4）为上小下大的锥形结构，刀头（2-4）底部连接在刀头座（2-3）上的锥孔内，堵板（2-5）连接在刀头座（2-3）上的锥孔内，堵板（2-5）连接在刀头（2-4）底端，堵板（2-5）焊接在刀头座（2-3）上的锥孔内。2.根据权利要求1所述一种转炉出钢口扩孔器，其特征在于：刀头座（2-3）上的锥孔设有多个，多个锥孔沿刀头座（2-3）长度方向线性均布，每个刀头座（2-3）上的锥孔内均连接有刀头（2-4）和堵板（2-5），所述的刀头底座（2-2）在中心轴（2-1）上焊接有多个，多个刀头底座（2-2）沿中心轴（2-1）的轴线圆周均布，刀头座（2-3）设有多个，每个刀头底座（2-2）上均焊接有刀头座（2-3），相邻的两个刀头座（2-3）上的多个刀头（2-4）沿轴向错开排列。3.根据权利要求2所述的一种转炉出钢口扩孔器，其特征在于：所述的钻杆（1）包括有导杆（1-1）、连接管（1-2）、套筒（1-3）和铆钉（1-4），导杆（1-1）一端设有扁口，导杆（1-1）另一端插接在连接管（1-2）一端，套筒（1-3）插接在连接管（1-2）另一端，导杆（1-1）与连接管（1-2）插接处通过铆钉（1-4）连接，套筒（1-3）与连接管（1-2）插接处通过铆钉（1-4）连接，所述的中心轴（2-1）一端连接在套筒（1-3）上。4.根据权利要求3所述的一种转炉出钢口扩孔器，其特征在于：所述的刀头底座（2-2）和刀头座（2-3）为锻件，刀头（2-4）材料为：3Cr2W8V。5.根据权利要求2所述的一种转炉出钢口扩孔器，其特征在于：所述的导杆（1-1）材料为42CrMo，导杆（1-1）调制并在导杆（1-1）扁口处进行淬火，淬火硬度要求HRC58--62,淬火深度6mm。6.一种转炉出钢口扩孔器的安装方法，其特征在于：包括有如下步骤：S1.组装钻杆（1）：S1.1.取完成调制及扁口淬火的导杆（1-1）、连接管（1-2）、套筒（1-3）和铆钉（1-4）备用；S1.2.将导杆（1-1）未设扁口的一端插接在连接管（1-2）一端，将铆钉（1-4）穿过连接管（1-2）及导杆（1-1）；S1.3.将套筒（1-3）一端插接在连接管（1-2）另一端，将铆钉（1-4）穿过连接管（1-2）及套筒（1-3）；S2.组装钻头（2）：S2.1.根据设计要求取中心轴（2-1），设计数量的刀头底座（2-2）、涉及数量的刀头座（2-3），设计数量的刀头（2-4）和设计数量的堵板（2-5）备用；S2.2.根据设计要求确定刀头底座（2-2）两直角边的长度，并将多个刀头底座（2-2）分别焊接在中心轴（2-1）上，注意多个刀
