一种降低小高炉钒烧返矿率用废气处理装置及其使用方法.pdf

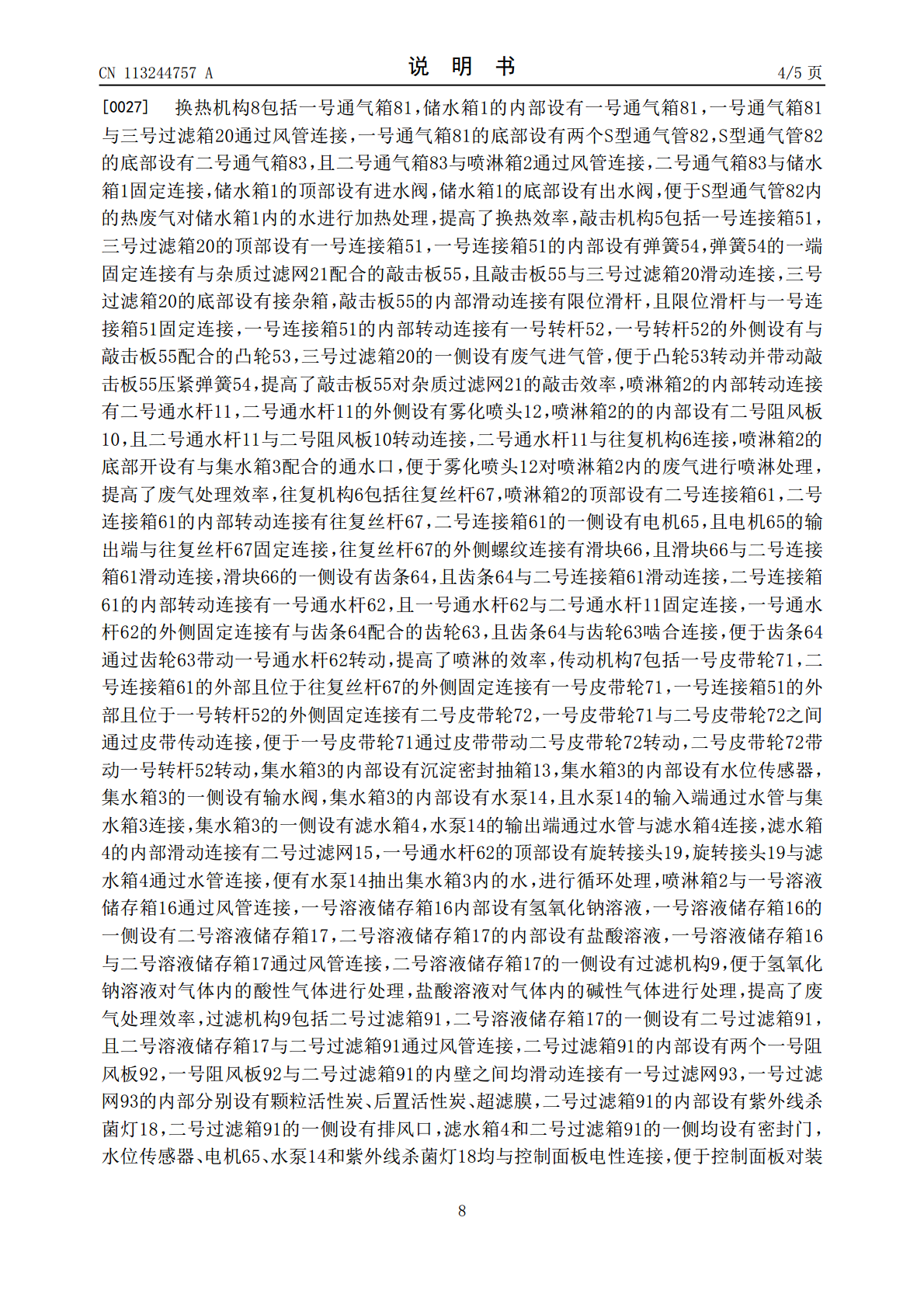

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113244757A(43)申请公布日2021.08.13(21)申请号202110594235.8B01D46/00(2006.01)(22)申请日2021.05.28B01D36/04(2006.01)(71)申请人成渝钒钛科技有限公司地址642450四川省内江市威远县连界镇解放街(72)发明人杨红军田通强邱斌良李亮李钧魏纯江曾军(74)专利代理机构成都明涛智创专利代理有限公司51289代理人杜梦(51)Int.Cl.B01D53/75(2006.01)B01D53/78(2006.01)B01D53/42(2006.01)B01D53/40(2006.01)权利要求书3页说明书5页附图5页(54)发明名称一种降低小高炉钒烧返矿率用废气处理装置及其使用方法(57)摘要本发明公开了一种降低小高炉钒烧返矿率用废气处理装置及其使用方法，包括储水箱，储水箱的内部设有换热机构，储水箱的顶部设有三号过滤箱，三号过滤箱的内部设有杂质过滤网，且三号过滤箱与换热机构通过风管连接，三号过滤箱的顶部设有敲击机构，储水箱的一侧设有喷淋箱，喷淋箱与换热机构连接，本发明的有益效果是：通过加入了换热机构，实现了S型通气管内的废气热量对储水箱内的水进行换热处理，通过加入了敲击机构，实现了敲击板对杂质过滤网的敲击清洁处理，通过加入了沉淀密封抽箱，实现了对集水箱内水的沉淀，通过加入了往复机构，实现了齿条通过齿轮带动一号通水杆往复转动。CN113244757ACN113244757A权利要求书1/3页1.一种降低小高炉钒烧返矿率用废气处理装置，包括储水箱(1)，其特征在于，所述储水箱(1)的内部设有换热机构(8)，所述储水箱(1)的顶部设有三号过滤箱(20)，所述三号过滤箱(20)的内部设有杂质过滤网(21)，且三号过滤箱(20)与换热机构(8)通过风管连接，所述三号过滤箱(20)的顶部设有敲击机构(5)，所述储水箱(1)的一侧设有喷淋箱(2)，所述喷淋箱(2)与换热机构(8)连接，所述喷淋箱(2)的底部设有集水箱(3)，所述喷淋箱(2)的顶部设有往复机构(6)，所述往复机构(6)的一侧设有传动机构(7)，所述传动机构(7)与敲击机构(5)连接，所述喷淋箱(2)的一侧设有一号溶液储存箱(16)，所述储水箱(1)的一侧设有控制面板。2.根据权利要求1所述的一种降低小高炉钒烧返矿率用废气处理装置，其特征在于：所述换热机构(8)包括一号通气箱(81)，所述储水箱(1)的内部设有一号通气箱(81)，所述一号通气箱(81)与三号过滤箱(20)通过风管连接，所述一号通气箱(81)的底部设有两个S型通气管(82)，所述S型通气管(82)的底部设有二号通气箱(83)，且二号通气箱(83)与喷淋箱(2)通过风管连接，所述二号通气箱(83)与储水箱(1)固定连接，所述储水箱(1)的顶部设有进水阀，所述储水箱(1)的底部设有出水阀。3.根据权利要求1所述的一种降低小高炉钒烧返矿率用废气处理装置，其特征在于：所述敲击机构(5)包括一号连接箱(51)，所述三号过滤箱(20)的顶部设有一号连接箱(51)，所述一号连接箱(51)的内部设有弹簧(54)，所述弹簧(54)的一端固定连接有与杂质过滤网(21)配合的敲击板(55)，且敲击板(55)与三号过滤箱(20)滑动连接，所述三号过滤箱(20)的底部设有接杂箱，所述敲击板(55)的内部滑动连接有限位滑杆，且限位滑杆与一号连接箱(51)固定连接，所述一号连接箱(51)的内部转动连接有一号转杆(52)，所述一号转杆(52)的外侧设有与敲击板(55)配合的凸轮(53)，所述三号过滤箱(20)的一侧设有废气进气管。4.根据权利要求3所述的一种降低小高炉钒烧返矿率用废气处理装置，其特征在于：所述喷淋箱(2)的内部转动连接有二号通水杆(11)，所述二号通水杆(11)的外侧设有雾化喷头(12)，所述喷淋箱(2)的的内部设有二号阻风板(10)，且二号通水杆(11)与二号阻风板(10)转动连接，所述二号通水杆(11)与往复机构(6)连接，所述喷淋箱(2)的底部开设有与集水箱(3)配合的通水口。5.根据权利要求4所述的一种降低小高炉钒烧返矿率用废气处理装置，其特征在于：所述往复机构(6)包括往复丝杆(67)，所述喷淋箱(2)的顶部设有二号连接箱(61)，所述二号连接箱(61)的内部转动连接有往复丝杆(67)，所述二号连接箱(61)的一侧设有电机(65)，且电机(65)的输出端与往复丝杆(67)固定连接，所述往复丝杆(67)的外侧螺纹连接有滑块(66)，且滑块(66)与二号连接箱(61)滑动连接，所述滑块(66)的一侧设有齿条(64)，且齿条(64)与二号连接箱(61)滑动连接，所述二号
