一种降低小高炉钒烧返矿用废气处理装置及其使用方法.pdf

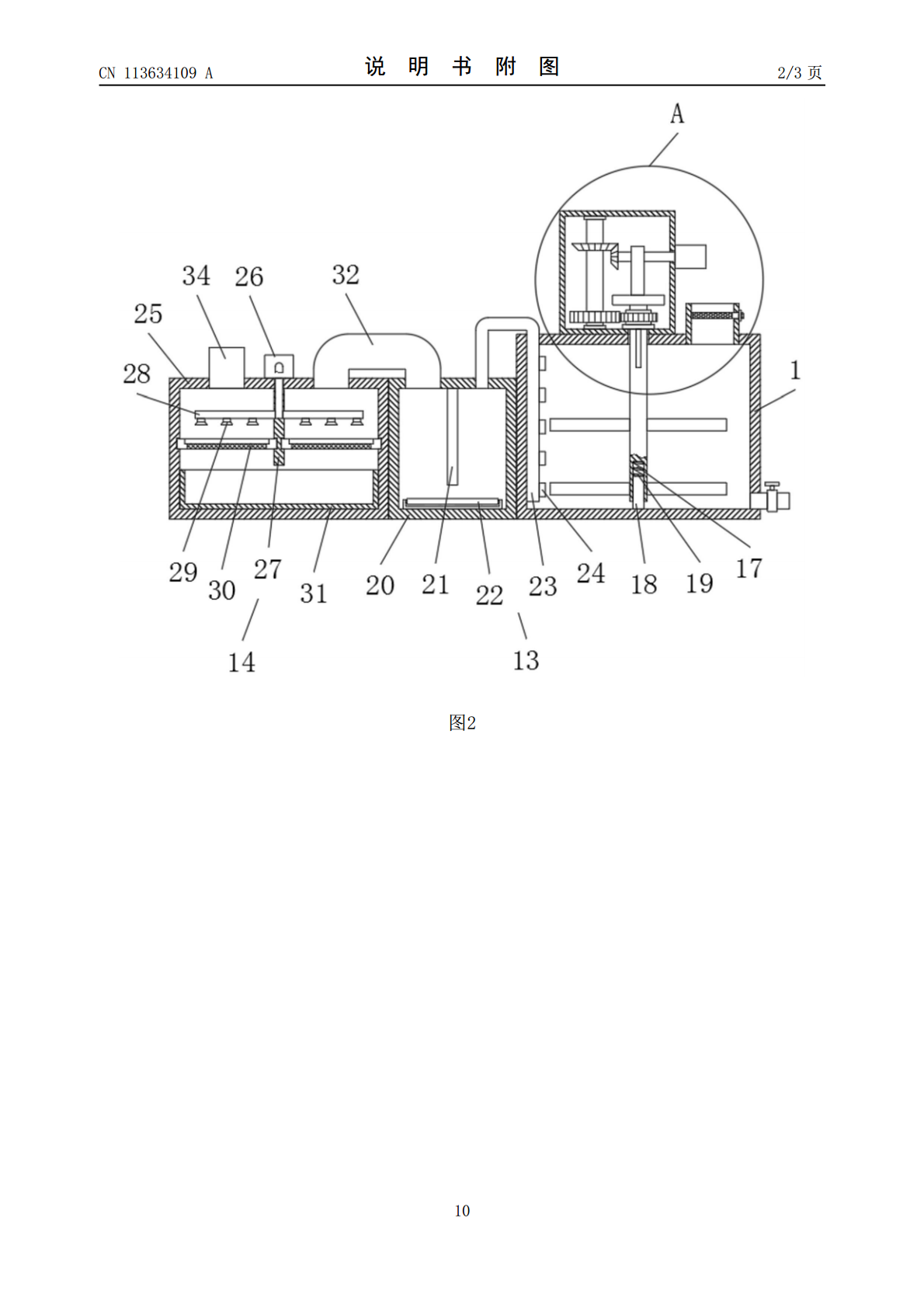

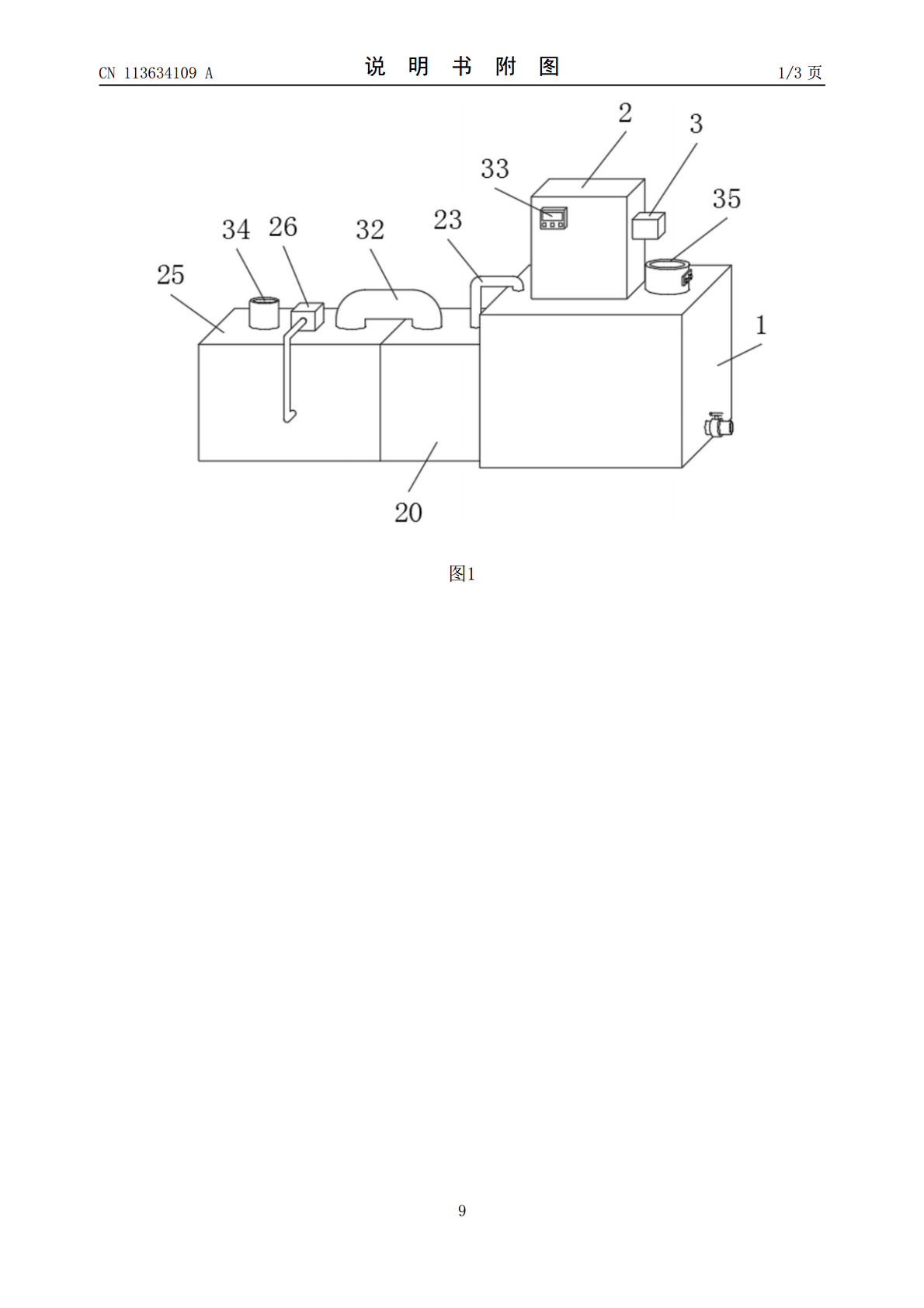

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113634109A(43)申请公布日2021.11.12(21)申请号202111090744.3(22)申请日2021.09.17(71)申请人成渝钒钛科技有限公司地址642450四川省内江市威远县连界镇解放街(72)发明人杨红军田通强邱斌良李亮李钧魏纯江曾军(74)专利代理机构成都明涛智创专利代理有限公司51289代理人梁月钊(51)Int.Cl.B01D53/78(2006.01)B01D47/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种降低小高炉钒烧返矿用废气处理装置及其使用方法(57)摘要本发明公开了一种降低小高炉钒烧返矿用废气处理装置及其使用方法，包括反应箱，反应箱的顶部固定连接有传动箱，传动箱的外部固定连接有电机，传动箱的内部转动连接有第一转轴，第一转轴与电机的输出端固定连接，传动箱的内部且位于第一转轴的下方转动连接有套管，套管的内部滑动连接有搅拌杆，套管的外部固定连接有第一传动齿轮；本发明所达到的有益效果是：能够对混合后的药剂和废气进行多方向搅拌，使得废气与药剂之间混合更加均匀，反应更加充分，同时提高了反应速率，能够对废气进行杀菌处理，防止排出的废气对环境造成污染，能够对废气进行除尘处理，避免管道堵塞，同时防止空气质量受到影响。CN113634109ACN113634109A权利要求书1/2页1.一种降低小高炉钒烧返矿用废气处理装置及其使用方法，包括反应箱(1)，其特征在于：所述反应箱(1)的顶部固定连接有传动箱(2)，所述传动箱(2)的外部固定连接有电机(3)，所述传动箱(2)的内部转动连接有第一转轴(4)，所述第一转轴(4)与电机(3)的输出端固定连接，所述传动箱(2)的内部且位于第一转轴(4)的下方转动连接有套管(5)，所述套管(5)的内部滑动连接有搅拌杆(6)，所述套管(5)的外部固定连接有第一传动齿轮(7)，所述传动箱(2)的内部且位于第一传动齿轮(7)的一侧转动连接有第二转轴(8)，所述第二转轴(8)的外部固定连接有第二传动齿轮(9)，所述第二传动齿轮(9)与第一传动齿轮(7)啮合连接，所述第二转轴(8)的外部且位于第二传动齿轮(9)的上方固定连接有第一锥齿轮(10)，所述第一转轴(4)的一端固定连接有第二锥齿轮(11)，所述第二锥齿轮(11)与第一锥齿轮(10)啮合连接，所述传动箱(2)的内部设有升降机构(12)，所述反应箱(1)的外部设有杀菌机构(13)，所述杀菌机构(13)的外部设有除尘机构(14)。2.根据权利要求1所述的一种降低小高炉钒烧返矿用废气处理装置及其使用方法，其特征在于：所述升降机构(12)包括偏心轮(15)，所述偏心轮(15)与第一转轴(4)固定连接，所述搅拌杆(6)的顶部且位于偏心轮(15)的下方固定连接有升降板(16)，所述升降板(16)与偏心轮(15)滑动连接，所述搅拌杆(6)的内部开设有滑槽(17)，所述滑槽(17)的内部滑动连接有固定杆(18)，所述固定杆(18)与反应箱(1)固定连接，所述固定杆(18)与滑槽(17)之间设有弹簧(19)，所述弹簧(19)的一端与滑槽(17)滑动连接，所述弹簧(19)的另一端与固定杆(18)滑动连接。3.根据权利要求1所述的一种降低小高炉钒烧返矿用废气处理装置及其使用方法，其特征在于：所述杀菌机构(13)包括杀菌箱(20)，所述杀菌箱(20)与反应箱(1)固定连接，所述杀菌箱(20)的内部固定连接有第一隔板(21)，所述杀菌箱(20)的内部的且位于第一隔板(21)的下方固定连接与紫外线杀菌灯(22)，所述反应箱(1)的内部固定连接有第一连接管(23)，所述第一连接管(23)的外部固定连接有第一喷头(24)，所述第一连接管(23)与杀菌箱(20)固定连接。4.根据权利要求3所述的一种降低小高炉钒烧返矿用废气处理装置及其使用方法，其特征在于：所述除尘机构(14)包括除尘箱(25)，所述除尘箱(25)与杀菌箱(20)固定连接，所述除尘箱(25)的顶部固定连接有水泵(26)，所述除尘箱(25)的内部固定连接有第二隔板(27)，所述第二隔板(27)的对应两侧边均固定连接有第二连接管(28)，所述第二连接管(28)的底部固定连接有第二喷头(29)，所述除尘箱(25)与第二隔板(27)之间且位于第二喷头(29)的下方滑动连接有过滤板(30)，所述除尘箱(25)的内部且位于过滤板(30)的下方固定连接有水箱(31)，所述水泵(26)的进水口通过管路与水箱(31)固定连接，所述水泵(26)的出水口通过管路与第二连接管(28)固定连接，所述除尘箱(25)与杀菌箱(20)之间固定连接有第三连接管(32)。5.根据权利要求4所述的一种降低小高炉钒烧返
