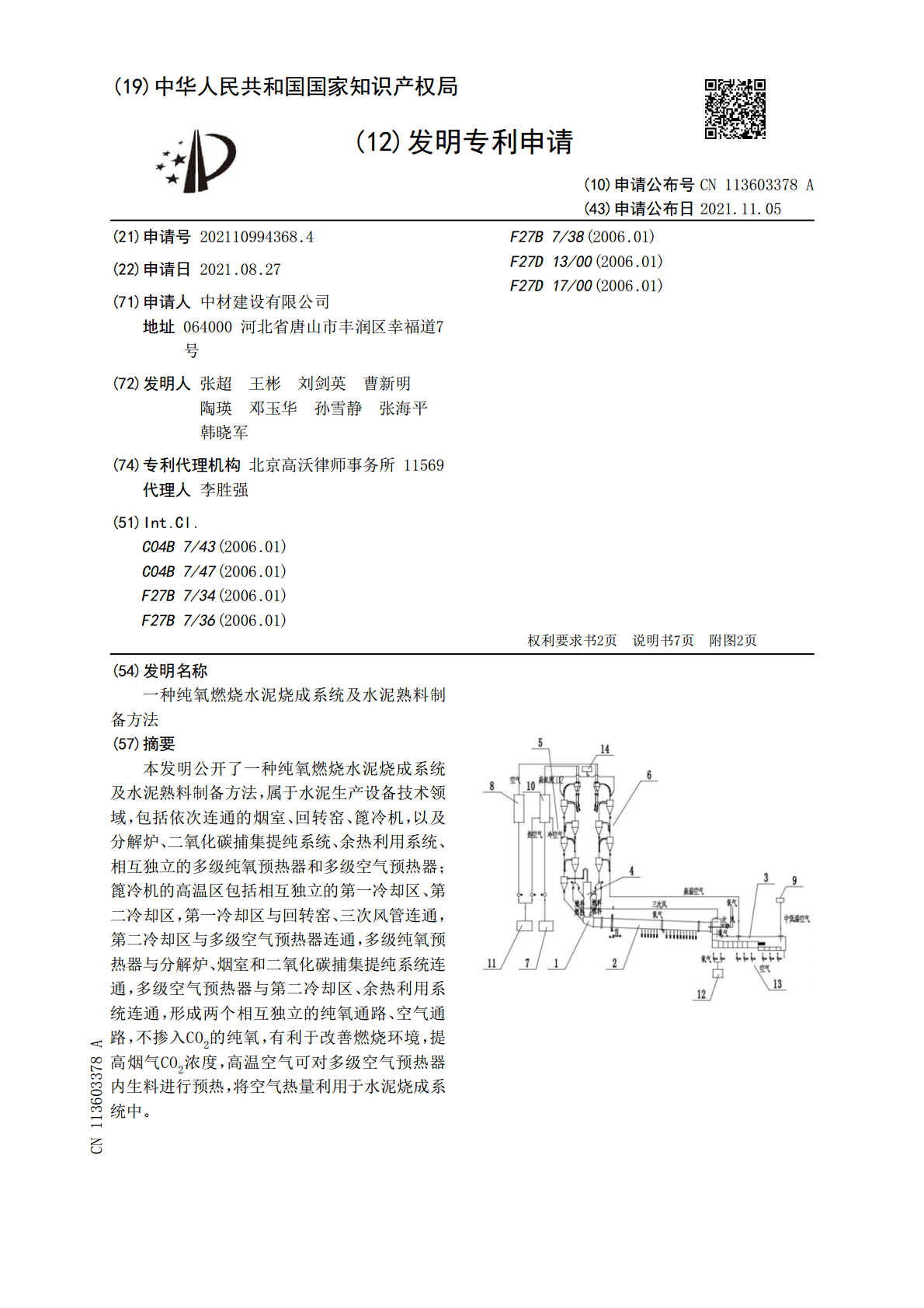

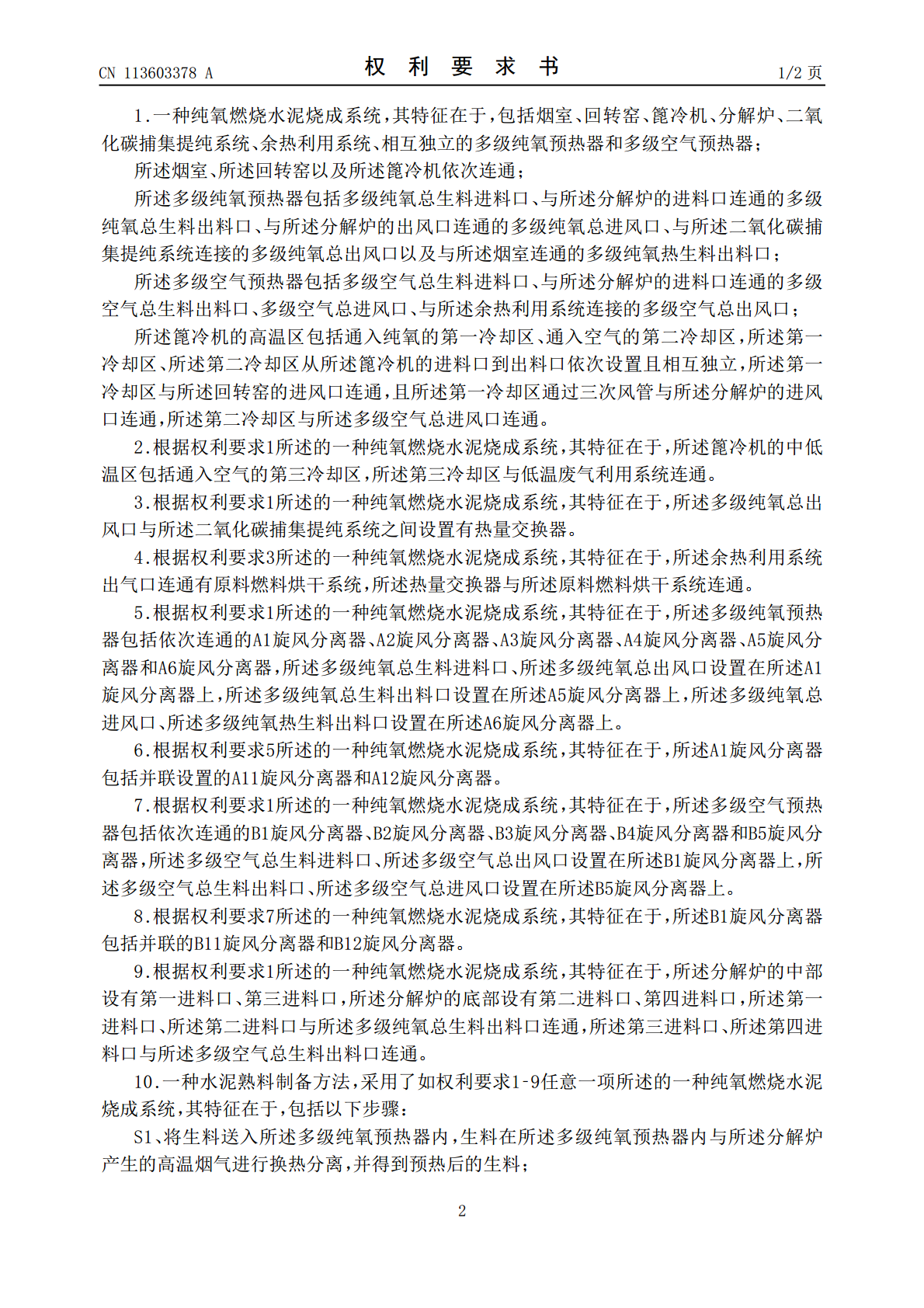

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113603378A(43)申请公布日2021.11.05(21)申请号202110994368.4F27B7/38(2006.01)(22)申请日2021.08.27F27D13/00(2006.01)F27D17/00(2006.01)(71)申请人中材建设有限公司地址064000河北省唐山市丰润区幸福道7号(72)发明人张超王彬刘剑英曹新明陶瑛邓玉华孙雪静张海平韩晓军(74)专利代理机构北京高沃律师事务所11569代理人李胜强(51)Int.Cl.C04B7/43(2006.01)C04B7/47(2006.01)F27B7/34(2006.01)F27B7/36(2006.01)权利要求书2页说明书7页附图2页(54)发明名称一种纯氧燃烧水泥烧成系统及水泥熟料制备方法(57)摘要本发明公开了一种纯氧燃烧水泥烧成系统及水泥熟料制备方法，属于水泥生产设备技术领域，包括依次连通的烟室、回转窑、篦冷机，以及分解炉、二氧化碳捕集提纯系统、余热利用系统、相互独立的多级纯氧预热器和多级空气预热器；篦冷机的高温区包括相互独立的第一冷却区、第二冷却区，第一冷却区与回转窑、三次风管连通，第二冷却区与多级空气预热器连通，多级纯氧预热器与分解炉、烟室和二氧化碳捕集提纯系统连通，多级空气预热器与第二冷却区、余热利用系统连通，形成两个相互独立的纯氧通路、空气通路，不掺入CO2的纯氧，有利于改善燃烧环境，提高烟气CO2浓度，高温空气可对多级空气预热器内生料进行预热，将空气热量利用于水泥烧成系统中。CN113603378ACN113603378A权利要求书1/2页1.一种纯氧燃烧水泥烧成系统，其特征在于，包括烟室、回转窑、篦冷机、分解炉、二氧化碳捕集提纯系统、余热利用系统、相互独立的多级纯氧预热器和多级空气预热器；所述烟室、所述回转窑以及所述篦冷机依次连通；所述多级纯氧预热器包括多级纯氧总生料进料口、与所述分解炉的进料口连通的多级纯氧总生料出料口、与所述分解炉的出风口连通的多级纯氧总进风口、与所述二氧化碳捕集提纯系统连接的多级纯氧总出风口以及与所述烟室连通的多级纯氧热生料出料口；所述多级空气预热器包括多级空气总生料进料口、与所述分解炉的进料口连通的多级空气总生料出料口、多级空气总进风口、与所述余热利用系统连接的多级空气总出风口；所述篦冷机的高温区包括通入纯氧的第一冷却区、通入空气的第二冷却区，所述第一冷却区、所述第二冷却区从所述篦冷机的进料口到出料口依次设置且相互独立，所述第一冷却区与所述回转窑的进风口连通，且所述第一冷却区通过三次风管与所述分解炉的进风口连通，所述第二冷却区与所述多级空气总进风口连通。2.根据权利要求1所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述篦冷机的中低温区包括通入空气的第三冷却区，所述第三冷却区与低温废气利用系统连通。3.根据权利要求1所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述多级纯氧总出风口与所述二氧化碳捕集提纯系统之间设置有热量交换器。4.根据权利要求3所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述余热利用系统出气口连通有原料燃料烘干系统，所述热量交换器与所述原料燃料烘干系统连通。5.根据权利要求1所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述多级纯氧预热器包括依次连通的A1旋风分离器、A2旋风分离器、A3旋风分离器、A4旋风分离器、A5旋风分离器和A6旋风分离器，所述多级纯氧总生料进料口、所述多级纯氧总出风口设置在所述A1旋风分离器上，所述多级纯氧总生料出料口设置在所述A5旋风分离器上，所述多级纯氧总进风口、所述多级纯氧热生料出料口设置在所述A6旋风分离器上。6.根据权利要求5所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述A1旋风分离器包括并联设置的A11旋风分离器和A12旋风分离器。7.根据权利要求1所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述多级空气预热器包括依次连通的B1旋风分离器、B2旋风分离器、B3旋风分离器、B4旋风分离器和B5旋风分离器，所述多级空气总生料进料口、所述多级空气总出风口设置在所述B1旋风分离器上，所述多级空气总生料出料口、所述多级空气总进风口设置在所述B5旋风分离器上。8.根据权利要求7所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述B1旋风分离器包括并联的B11旋风分离器和B12旋风分离器。9.根据权利要求1所述的一种纯氧燃烧水泥烧成系统，其特征在于，所述分解炉的中部设有第一进料口、第三进料口，所述分解炉的底部设有第二进料口、第四进料口，所述第一进料口、所述第二进料口与所述多级纯氧总生料出料口连通，所述第三进料口、所述第四进料口与所述多级空气总生料出料口连通。10.一种水泥熟料制备方法，采用了如
