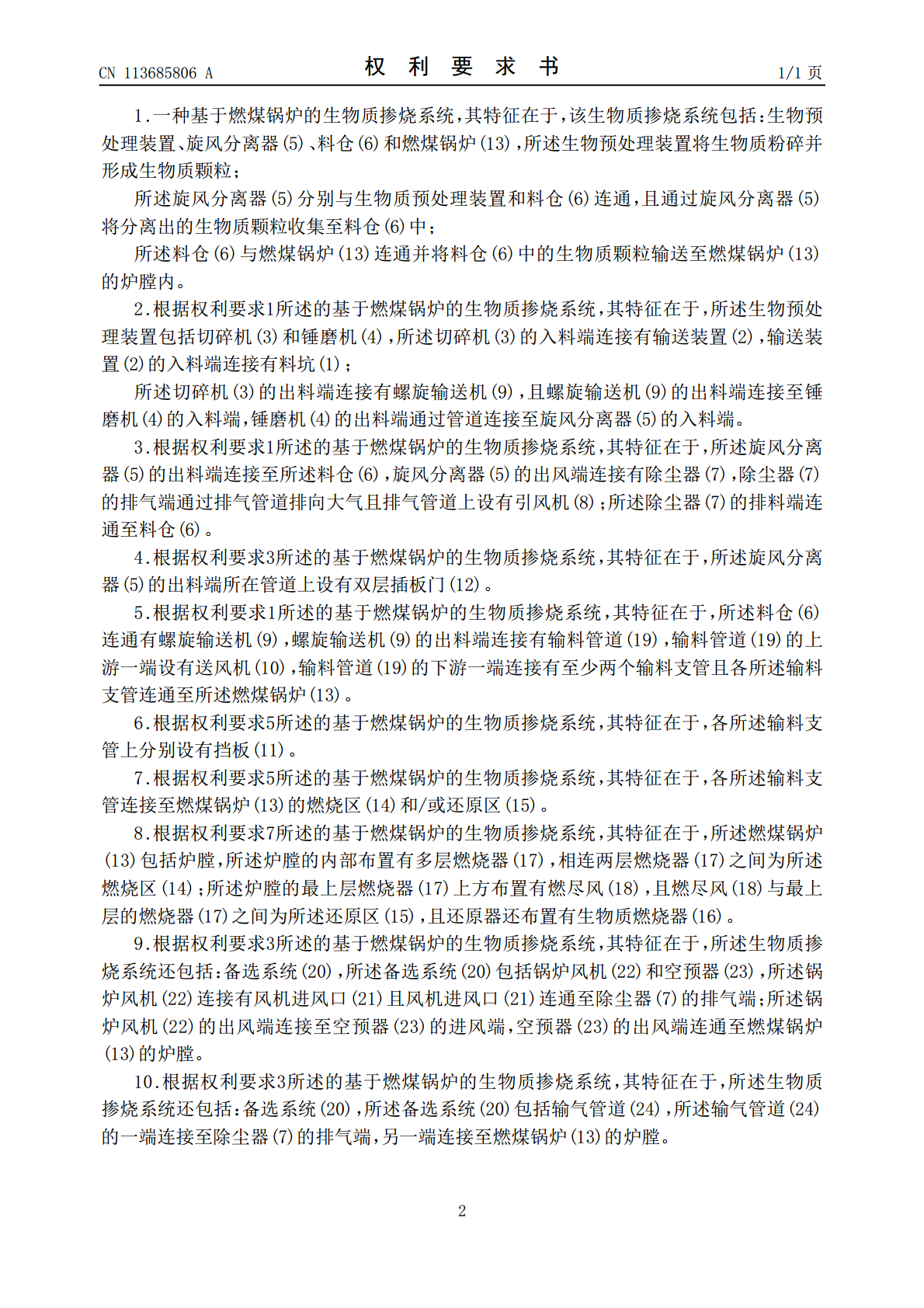

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113685806A(43)申请公布日2021.11.23(21)申请号202110953602.9B02C21/00(2006.01)(22)申请日2021.08.19B02C23/02(2006.01)B02C23/00(2006.01)(71)申请人东方电气集团东方锅炉股份有限公司地址643001四川省自贡市自流井区五星街黄桷坪路150号整楼(72)发明人董康杨章宁冉燊铭徐游波刘光鹏张秀昌莫春鸿(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人李想(51)Int.Cl.F23B40/00(2006.01)F23K1/00(2006.01)F23K3/02(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种基于燃煤锅炉的生物质掺烧系统(57)摘要本发明公开了一种基于燃煤锅炉的生物质掺烧系统，属于的生物质掺烧、燃煤锅炉技术领域，该生物质掺烧系统包括：生物预处理装置、旋风分离器、料仓和燃煤锅炉，所述生物预处理装置将生物质粉碎并形成生物质颗粒；所述旋风分离器分别与生物质预处理装置和料仓连通，且通过旋风分离器将分离出的生物质颗粒收集至料仓中；所述料仓与燃煤锅炉连通并将料仓中的生物质颗粒输送至燃煤锅炉的炉膛内，以实现生物质与燃煤锅炉的直接耦合，通过利用大容量锅炉机组的存量不用增加太多投资、效率高且系统简单可靠。CN113685806ACN113685806A权利要求书1/1页1.一种基于燃煤锅炉的生物质掺烧系统，其特征在于，该生物质掺烧系统包括：生物预处理装置、旋风分离器(5)、料仓(6)和燃煤锅炉(13)，所述生物预处理装置将生物质粉碎并形成生物质颗粒；所述旋风分离器(5)分别与生物质预处理装置和料仓(6)连通，且通过旋风分离器(5)将分离出的生物质颗粒收集至料仓(6)中；所述料仓(6)与燃煤锅炉(13)连通并将料仓(6)中的生物质颗粒输送至燃煤锅炉(13)的炉膛内。2.根据权利要求1所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述生物预处理装置包括切碎机(3)和锤磨机(4)，所述切碎机(3)的入料端连接有输送装置(2)，输送装置(2)的入料端连接有料坑(1)；所述切碎机(3)的出料端连接有螺旋输送机(9)，且螺旋输送机(9)的出料端连接至锤磨机(4)的入料端，锤磨机(4)的出料端通过管道连接至旋风分离器(5)的入料端。3.根据权利要求1所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述旋风分离器(5)的出料端连接至所述料仓(6)，旋风分离器(5)的出风端连接有除尘器(7)，除尘器(7)的排气端通过排气管道排向大气且排气管道上设有引风机(8)；所述除尘器(7)的排料端连通至料仓(6)。4.根据权利要求3所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述旋风分离器(5)的出料端所在管道上设有双层插板门(12)。5.根据权利要求1所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述料仓(6)连通有螺旋输送机(9)，螺旋输送机(9)的出料端连接有输料管道(19)，输料管道(19)的上游一端设有送风机(10)，输料管道(19)的下游一端连接有至少两个输料支管且各所述输料支管连通至所述燃煤锅炉(13)。6.根据权利要求5所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，各所述输料支管上分别设有挡板(11)。7.根据权利要求5所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，各所述输料支管连接至燃煤锅炉(13)的燃烧区(14)和/或还原区(15)。8.根据权利要求7所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述燃煤锅炉(13)包括炉膛，所述炉膛的内部布置有多层燃烧器(17)，相连两层燃烧器(17)之间为所述燃烧区(14)；所述炉膛的最上层燃烧器(17)上方布置有燃尽风(18)，且燃尽风(18)与最上层的燃烧器(17)之间为所述还原区(15)，且还原器还布置有生物质燃烧器(16)。9.根据权利要求3所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述生物质掺烧系统还包括：备选系统(20)，所述备选系统(20)包括锅炉风机(22)和空预器(23)，所述锅炉风机(22)连接有风机进风口(21)且风机进风口(21)连通至除尘器(7)的排气端；所述锅炉风机(22)的出风端连接至空预器(23)的进风端，空预器(23)的出风端连通至燃煤锅炉(13)的炉膛。10.根据权利要求3所述的基于燃煤锅炉的生物质掺烧系统，其特征在于，所述生物质掺烧系统还包括：备选系统(20)，所述备选系统(20)包括输气管道(24)，所述输气管道(24)的一端连接至除尘器(7)的排气端，另一端连接至燃煤锅炉(13)的炉膛。2CN113685806A说明书1/5页
