一种异型纳米晶磁芯真空退火热处理工艺.pdf

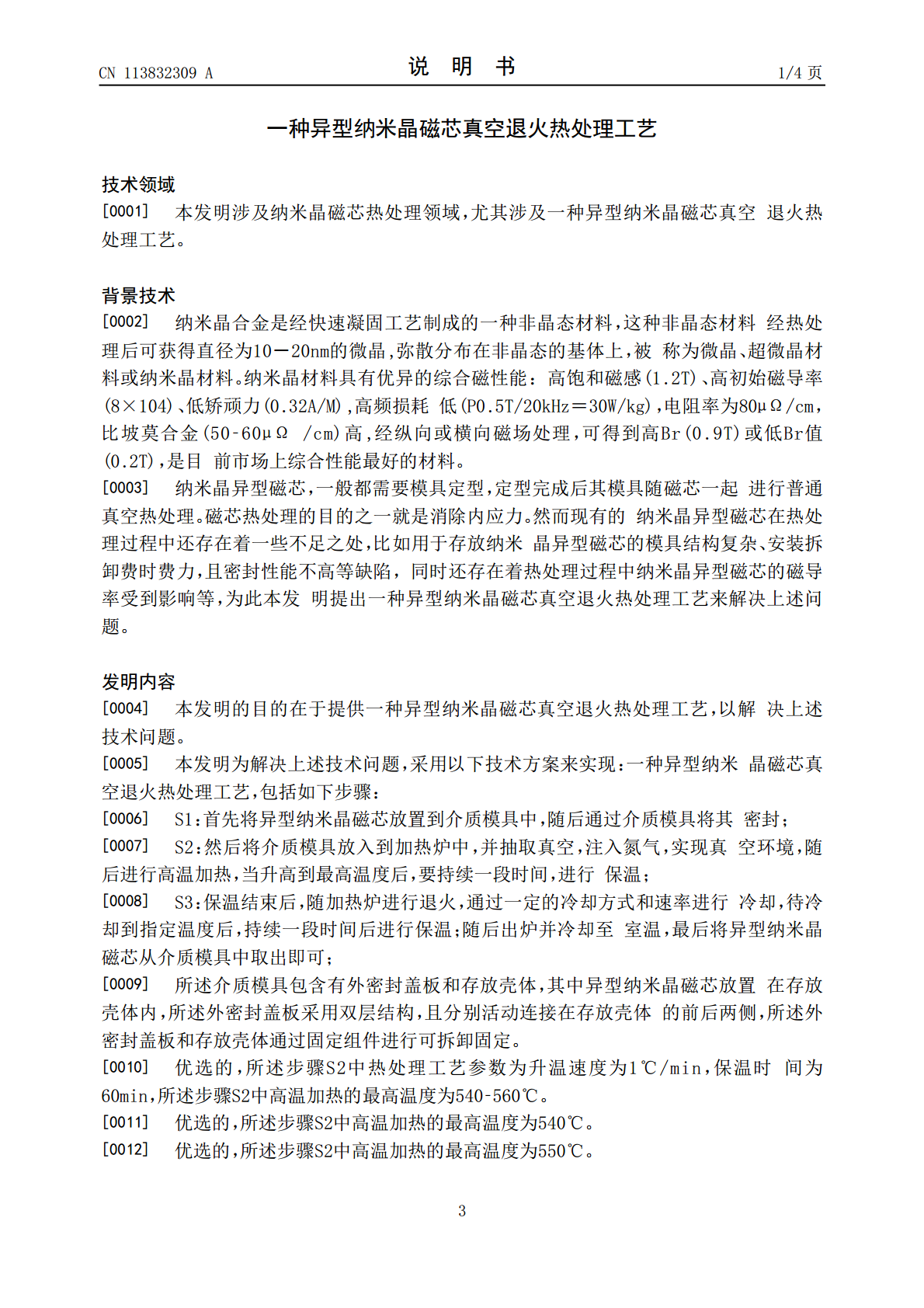

本发明提供一种异型纳米晶磁芯真空退火热处理工艺，包括如下步骤：S1：首先将异型纳米晶磁芯放置到介质模具中，随后通过介质模具将其密封；S2：然后将介质模具放入到加热炉中，并抽取真空，注入氮气，实现真空环境，随后进行高温加热，当升高到最高温度后，要持续一段时间，进行保温。本发明中，当升高到最高温度后，要持续一段时间，进行保温，且保温结束后，随加热炉进行退火，通过一定的冷却方式和速率进行冷却，待冷却到指定温度后，持续一段时间后进行保温，采用上述设置，能够用来异型纳米晶磁芯的磁导率、磁性能和软磁性能，且当处于保温
2023-06-15
10
612KB
一种纳米晶磁芯磁场热处理复合工艺.pdf
本发明提出了一种纳米晶磁芯磁场热处理复合工艺，工艺步骤为：将待处理的纳米晶磁芯放置在料架上，然后放入磁场退火炉中并通入混合保护气体；磁场退火炉先对料架上的纳米晶磁芯进行预热处理到400℃～500℃，加入纵向磁场同时温度继续上升至500℃～600℃，纳米晶磁芯在500℃～600℃的晶化状态下进行纵磁处理；将纵磁处理后的纳米晶磁芯冷却至400℃～500℃，加入横向磁场同时温度继续冷却300℃～400℃，纳米晶磁芯在300℃～400℃低温保温条件下横磁处理；将经横磁处理的纳米晶磁芯自然降温到180℃～200℃，
2023-06-17
10
335KB
一种降低纳米晶磁芯的剩磁的退火工艺.pdf
本发明涉及高频逆变电源技术领域，具体涉及一种降低纳米晶磁芯的剩磁的退火工艺，包括如下步骤：（1）将纳米晶带材卷绕成环形纳米晶磁芯。（2）将纳米晶磁芯放入真空退火炉内进行热处理；（3）将热处理后的纳米晶磁芯放入真空退火炉内再次进行热处理。本发明的退火工艺用常规格退火炉把所要热处理的纳米晶磁芯通过两次相同热处理工艺以达到横磁炉降低纳米晶磁芯剩磁的电性要求，简化了热处理工艺，工艺简单，减少了生产设备投入，还可以节省电力成本25%以上，生产成本低。通过本发明的退火工艺制得的纳米晶磁芯具有稳定的磁导率和直流偏置能力
2023-06-18
10
299KB
一种抗直流偏置铁基异型纳米晶磁芯的热处理方法.pdf
本发明公开一种抗直流偏置铁基异型纳米晶磁芯的热处理方法，包括如下步骤：S1：将纳米晶材料放入对应的模具，压制形成异型纳米晶磁芯；S2：将模具放入到加热炉中，并预抽真空至‑0.1MPa，注入氮气，随后进行三段式升温、保温加热，在进入第二段保温开始时，对纳米晶合金磁芯施加800‑1800GS横向磁场；S3：最高温度保温结束后，随加热炉冷却，通过一定的冷却方式和速率进行冷却，待冷却到指定温度后出炉并快速冷却至室温，最后将异型纳米晶磁芯从模具中取出。本发明通过对热处理及横向磁场工艺参数的优化，使异型磁芯得到更加充
2023-06-15
10
767KB
纳米晶磁芯热处理炉.pdf
本发明涉及热处理炉领域，公开了一种纳米晶磁芯热处理炉，纳米晶磁芯热处理炉，包括机架、位于机架上的热处理装置，所述热处理装置上设有输入口和输出口，所述输入口与所述输出口之间循环移动有承载纳米晶磁芯的输送组件；所述热处理装置内设置有通道内径与所述输送组件相匹配的热处理通道，所述输送组件行走于所述热处理通道内；所述热处理通道内布置有多个独立控温的加热区，且所述热处理装置上设置有加磁组件，所述加磁组件形成的磁区包裹纳米晶磁芯晶化所行经的加热区。本发明加热效率高、实现连续化热处理，免除惰性气体或真空环境的条件。
2023-06-15
10
739KB
