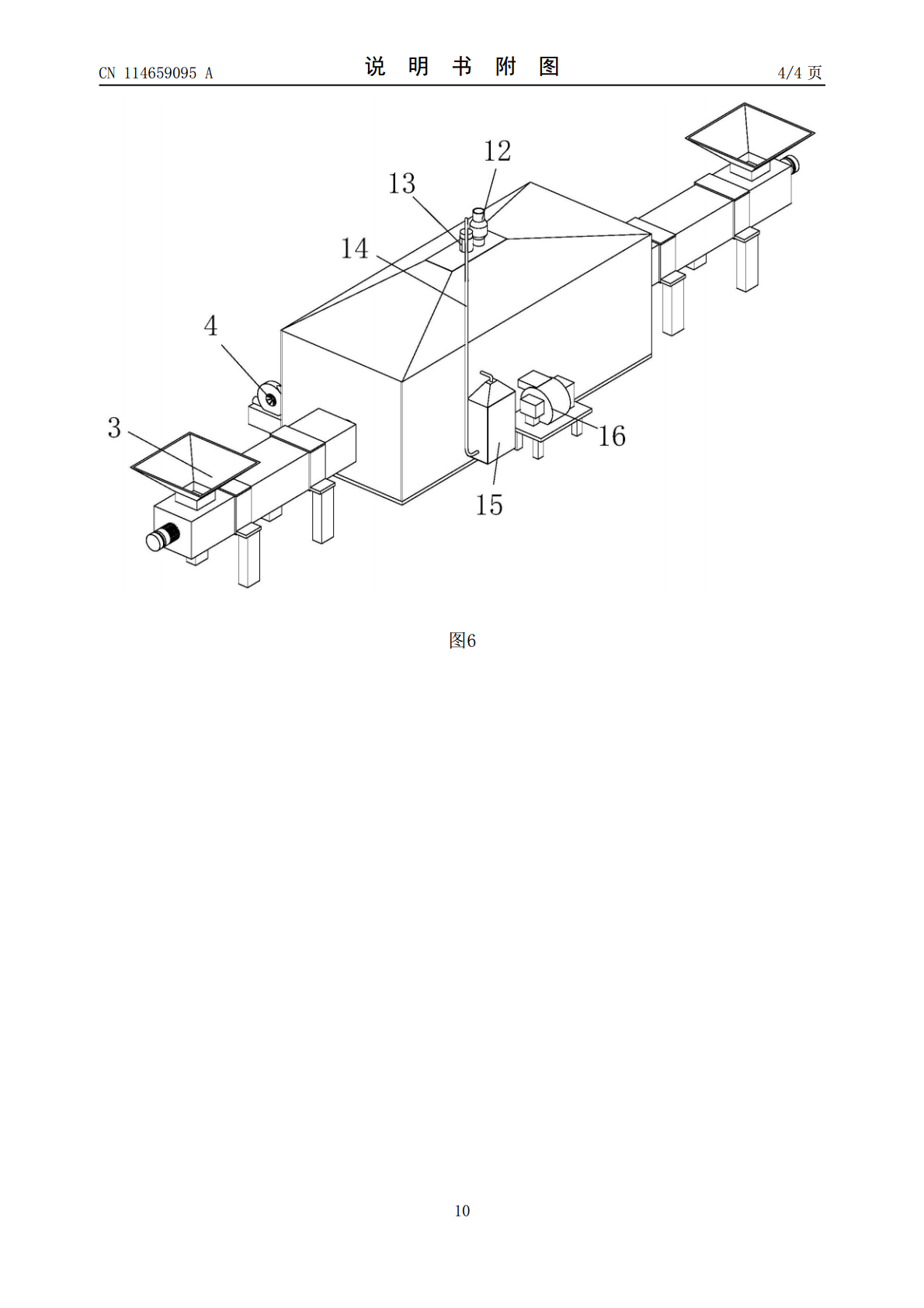

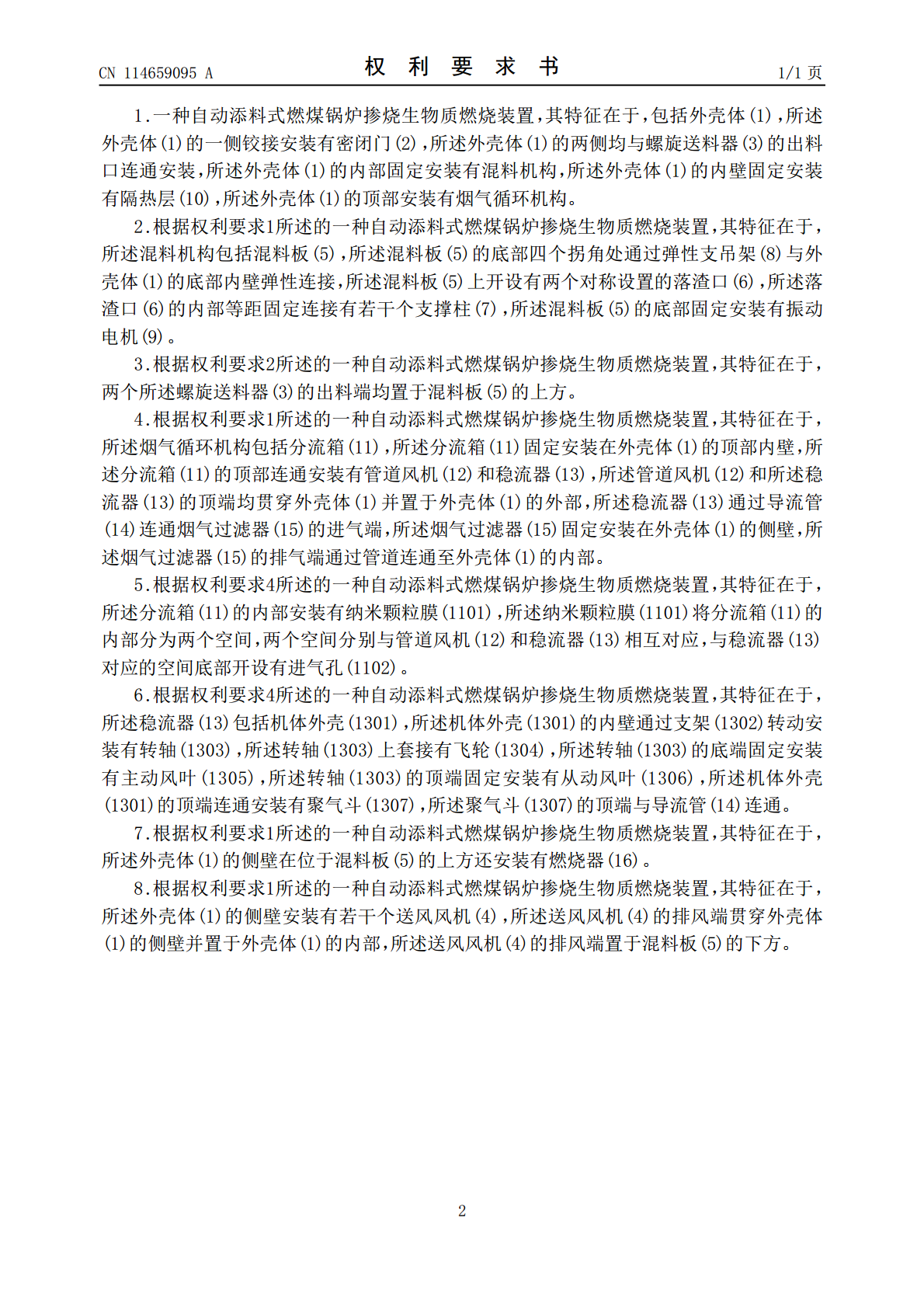

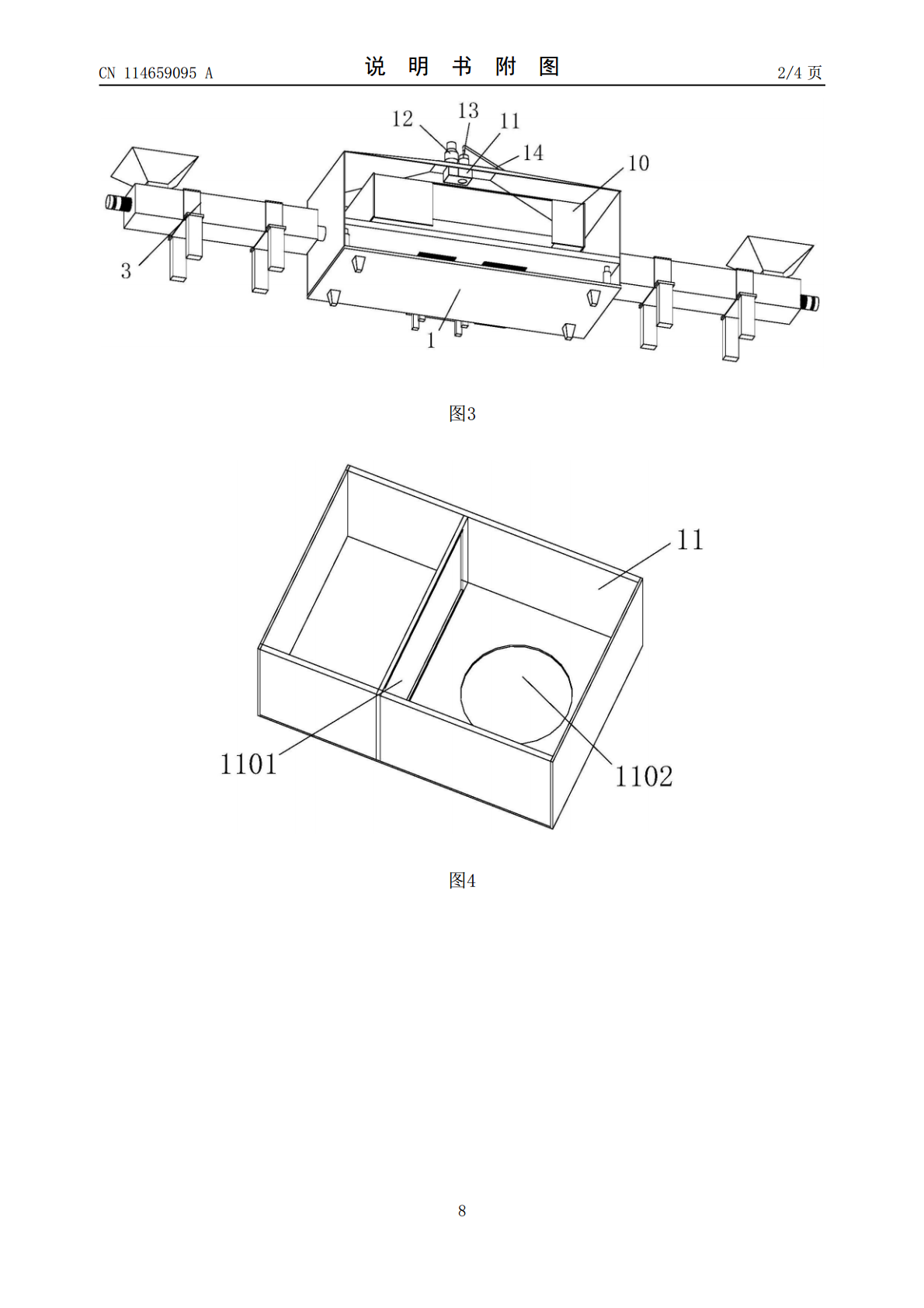

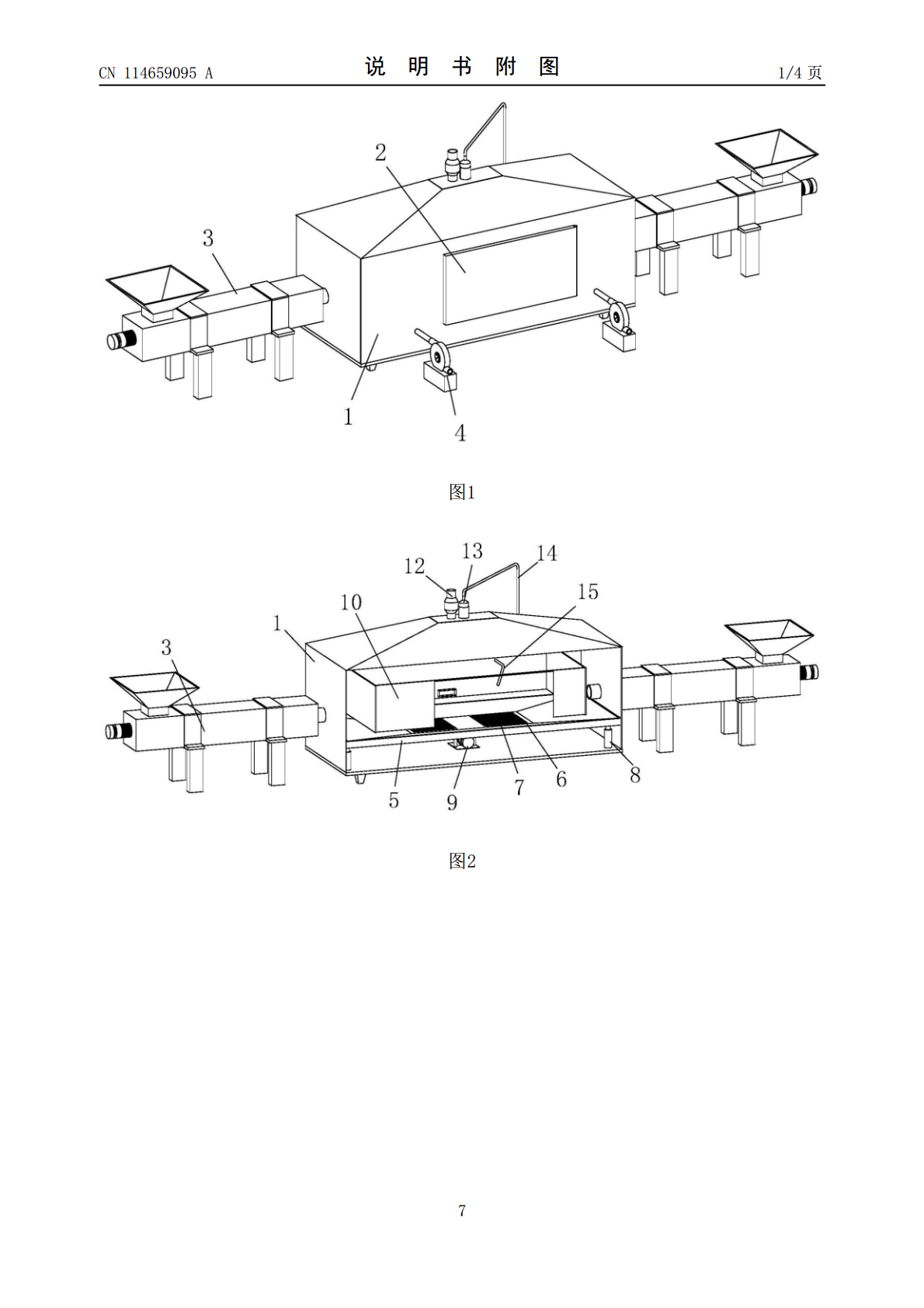

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114659095A(43)申请公布日2022.06.24(21)申请号202210278893.0F23L17/00(2006.01)(22)申请日2022.03.21(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号(72)发明人李宇航张向宇杜智华李兴智王志超姚伟贾子秀周广钦(74)专利代理机构西安通大专利代理有限责任公司61200专利代理师闵岳峰(51)Int.Cl.F23B30/02(2006.01)F23K3/16(2006.01)F23J15/02(2006.01)F23L5/02(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种自动添料式燃煤锅炉掺烧生物质燃烧装置(57)摘要本发明涉及燃烧设备技术领域，具体为一种自动添料式燃煤锅炉掺烧生物质燃烧装置，包括外壳体，所述外壳体的一侧铰接安装有密闭门，所述外壳体的两侧均与螺旋送料器的出料口连通安装，所述外壳体的内部固定安装有混料机构，所述外壳体的内壁固定安装有隔热层。本发明设置的混料机构，可以有效的将生物质燃料与煤炭燃料均匀的混合在一起，并且通过混料机构的振动作用，可以使燃料焚烧的更加完全，并且，在混料机构振动的同时，也可以将炉渣与燃料分离，实现高效的燃烧作业，避免了燃料堆放不均匀并且燃料与炉渣混合而导致燃烧不充分的情况，通过燃料的充分燃烧，也避免了烟气中，由于不完全燃烧而产生的大量有害气体。CN114659095ACN114659095A权利要求书1/1页1.一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，包括外壳体(1)，所述外壳体(1)的一侧铰接安装有密闭门(2)，所述外壳体(1)的两侧均与螺旋送料器(3)的出料口连通安装，所述外壳体(1)的内部固定安装有混料机构，所述外壳体(1)的内壁固定安装有隔热层(10)，所述外壳体(1)的顶部安装有烟气循环机构。2.根据权利要求1所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述混料机构包括混料板(5)，所述混料板(5)的底部四个拐角处通过弹性支吊架(8)与外壳体(1)的底部内壁弹性连接，所述混料板(5)上开设有两个对称设置的落渣口(6)，所述落渣口(6)的内部等距固定连接有若干个支撑柱(7)，所述混料板(5)的底部固定安装有振动电机(9)。3.根据权利要求2所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，两个所述螺旋送料器(3)的出料端均置于混料板(5)的上方。4.根据权利要求1所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述烟气循环机构包括分流箱(11)，所述分流箱(11)固定安装在外壳体(1)的顶部内壁，所述分流箱(11)的顶部连通安装有管道风机(12)和稳流器(13)，所述管道风机(12)和所述稳流器(13)的顶端均贯穿外壳体(1)并置于外壳体(1)的外部，所述稳流器(13)通过导流管(14)连通烟气过滤器(15)的进气端，所述烟气过滤器(15)固定安装在外壳体(1)的侧壁，所述烟气过滤器(15)的排气端通过管道连通至外壳体(1)的内部。5.根据权利要求4所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述分流箱(11)的内部安装有纳米颗粒膜(1101)，所述纳米颗粒膜(1101)将分流箱(11)的内部分为两个空间，两个空间分别与管道风机(12)和稳流器(13)相互对应，与稳流器(13)对应的空间底部开设有进气孔(1102)。6.根据权利要求4所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述稳流器(13)包括机体外壳(1301)，所述机体外壳(1301)的内壁通过支架(1302)转动安装有转轴(1303)，所述转轴(1303)上套接有飞轮(1304)，所述转轴(1303)的底端固定安装有主动风叶(1305)，所述转轴(1303)的顶端固定安装有从动风叶(1306)，所述机体外壳(1301)的顶端连通安装有聚气斗(1307)，所述聚气斗(1307)的顶端与导流管(14)连通。7.根据权利要求1所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述外壳体(1)的侧壁在位于混料板(5)的上方还安装有燃烧器(16)。8.根据权利要求1所述的一种自动添料式燃煤锅炉掺烧生物质燃烧装置，其特征在于，所述外壳体(1)的侧壁安装有若干个送风风机(4)，所述送风风机(4)的排风端贯穿外壳体(1)的侧壁并置于外壳体(1)的内部，所述送风风机(4)的排风端置于混料板(5)的下方。2CN114659095A说明书1/4页一种自动添料式燃煤锅炉掺烧生物质燃烧装置技术领域[0001]本发明涉及燃烧设备技术领域，具体为一种自动添料式燃煤锅炉掺烧生
