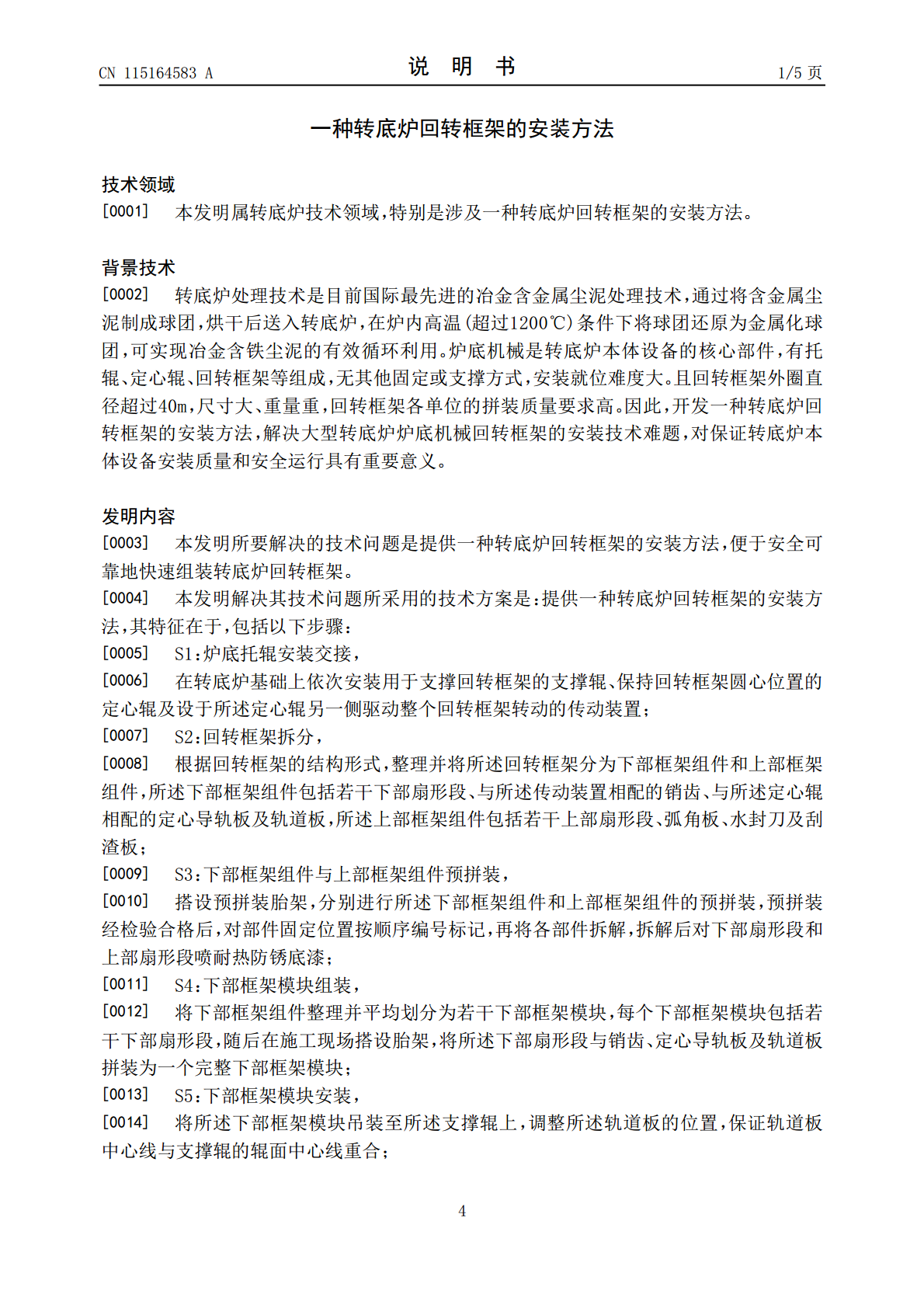

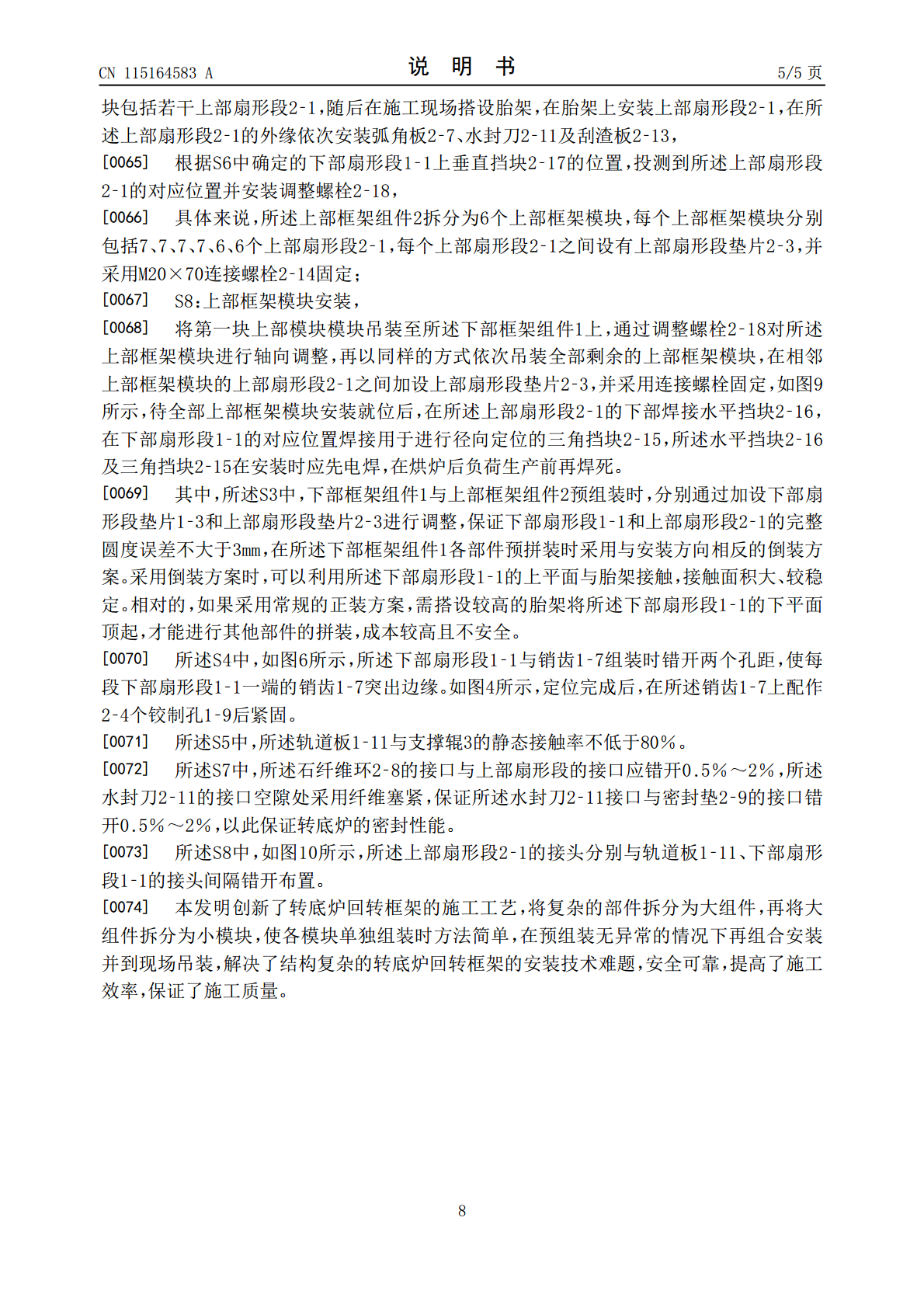

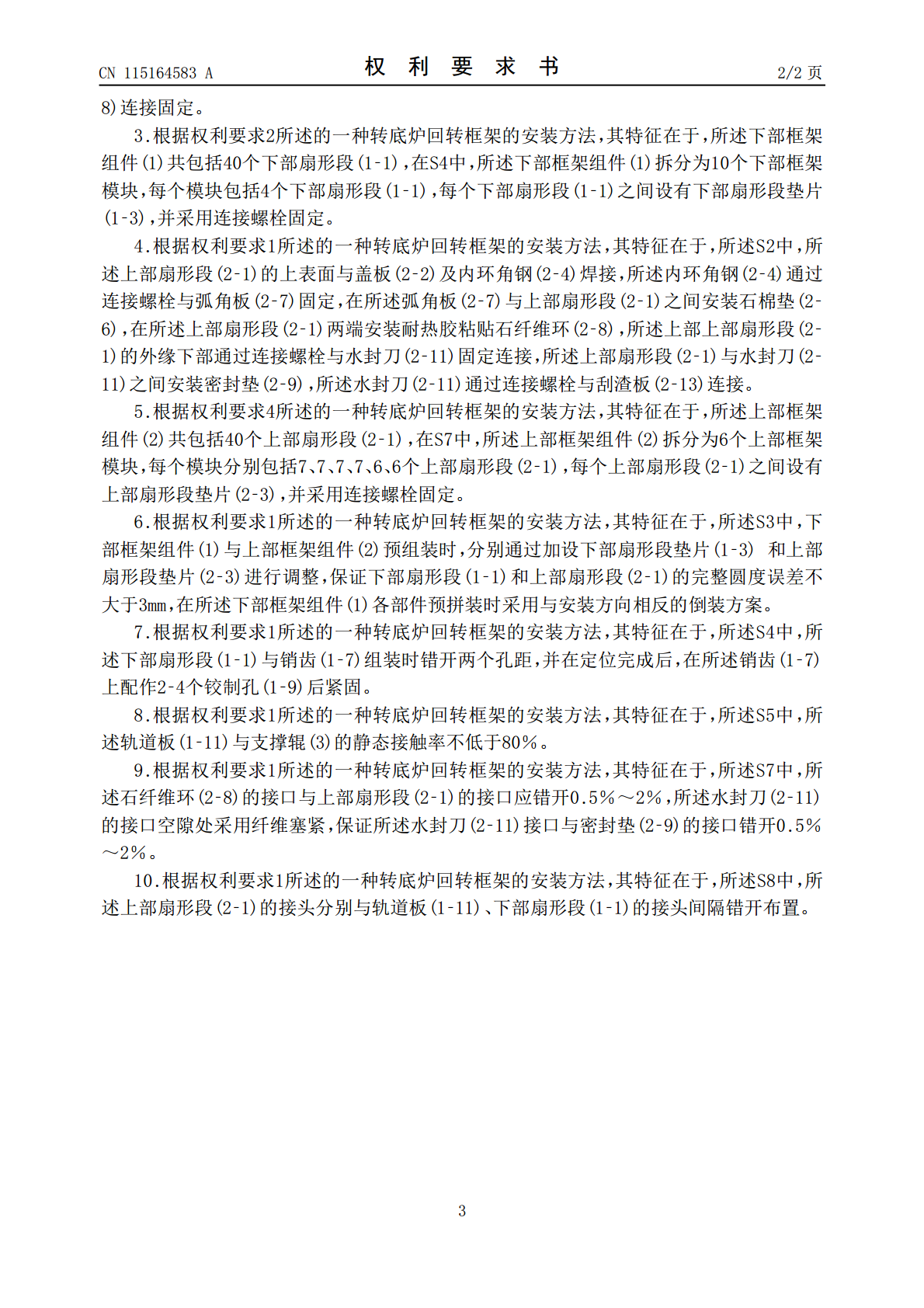

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115164583A(43)申请公布日2022.10.11(21)申请号202210616698.4(22)申请日2022.06.01(71)申请人上海二十冶建设有限公司地址201999上海市宝山区牡丹江路1325号403室A座申请人中国二十冶集团有限公司(72)发明人李俊峰王新鑫陈帆魏渊博余淑昌(74)专利代理机构上海泰能知识产权代理事务所(普通合伙)31233专利代理师黄志达(51)Int.Cl.F27B13/06(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种转底炉回转框架的安装方法(57)摘要本发明涉及一种转底炉回转框架的安装方法，包括以下步骤：炉底托辊安装交接；回转框架拆分；下部框架组件与上部框架组件预拼装；下部框架模块组装；下部框架模块安装；完整下部框架组件安装；上部框架模块拼装；上部框架模块安装。本发明创新了转底炉回转框架的施工工艺，将复杂的部件拆分为大组件，再将大组件拆分为小模块，使各模块单独组装时方法简单，在预组装无异常的情况下再组合安装并到现场吊装，解决了结构复杂的转底炉回转框架的安装技术难题，安全可靠，提高了施工效率，保证了施工质量。CN115164583ACN115164583A权利要求书1/2页1.一种转底炉回转框架的安装方法，其特征在于，包括以下步骤：S1：炉底托辊安装交接，在转底炉基础(6)上依次安装用于支撑回转框架的支撑辊(3)、保持回转框架圆心位置的定心辊(4)及设于所述定心辊(4)另一侧驱动整个回转框架转动的传动装置(5)；S2：回转框架拆分，根据回转框架的结构形式，整理并将所述回转框架分为下部框架组件(1)和上部框架组件(2)，所述下部框架组件(1)包括若干下部扇形段(1‑1)、与所述传动装置(5)相配的销齿(1‑7)、与所述定心辊(4)相配的定心导轨板(1‑2)及轨道板(1‑11)，所述上部框架组件(2)包括若干上部扇形段(2‑1)、弧角板(2‑7)、水封刀(2‑11)及刮渣板(2‑13)；S3：下部框架组件与上部框架组件预拼装，搭设预拼装胎架，分别进行所述下部框架组件(1)和上部框架组件(2)的预拼装，预拼装经检验合格后，对部件固定位置按顺序编号标记，再将各部件拆解，拆解后对下部扇形段(1‑1)和上部扇形段(2‑1)喷耐热防锈底漆；S4：下部框架模块组装，将下部框架组件(1)整理并平均划分为若干下部框架模块，每个下部框架模块包括若干下部扇形段(1‑1)，随后在施工现场搭设胎架，将所述下部扇形段(1‑1)与销齿(1‑7)、定心导轨板(1‑2)及轨道板(1‑11)拼装为一个完整下部框架模块；S5：下部框架模块安装，将所述下部框架模块吊装至所述支撑辊(3)上，调整所述轨道板(1‑11)的位置，保证轨道板(1‑11)中心线与支撑辊(3)的辊面中心线重合；S6：完整下部框架组件安装。重复S4及S5，将全部下部框架模块安装就位，通过定心导轨板(1‑2)和销齿垫片组(1‑10)调整销齿(1‑7)的圆度，安装调整后，将销齿(1‑7)的连接板(1‑6)焊接牢固，待全部下部框架模块安装就位后，在下部扇形段(1‑1)的侧面焊接用于轴向定位的垂直挡块(2‑17)；S7：上部框架模块拼装，将上部框架组件(2)整理并划分为若干上部框架模块，每个上部框架模块包括若干上部扇形段(2‑1)，随后在施工现场搭设胎架，在胎架上安装上部扇形段(2‑1)，在所述上部扇形段(2‑1)的外缘依次安装弧角板(2‑7)、水封刀(2‑11)及刮渣板(2‑13)，根据S6中确定的下部扇形段(1‑1)上垂直挡块(2‑17)的位置，投测到所述上部扇形段(2‑1)的对应位置并安装调整螺栓(2‑18)；S8：上部框架模块安装，将第一块上部模块模块吊装至所述下部框架组件(1)上，通过调整螺栓(2‑18)对所述上部框架模块进行轴向调整，再依次吊装全部剩余的上部框架模块，随后在相邻上部框架模块的上部扇形段(2‑1)之间加设上部扇形段垫片(2‑3)，并采用连接螺栓固定，待全部上部框架模块安装就位后，在所述上部扇形段(2‑1)的下部焊接水平挡块(2‑16)，在下部扇形段(1‑1)的对应位置焊接用于进行径向定位的三角挡块(2‑15)。2.根据权利要求1所述的一种转底炉回转框架的安装方法，其特征在于，所述S2中，所述下部扇形段(1‑1)通过连接螺栓、连接板(1‑6)及两侧的销齿(1‑7)与轨道板(1‑11)连接固定，相邻两销齿(1‑7)之间，分别通过销齿垫片组(1‑10)覆盖2个销齿孔并采用若干销(1‑2CN115164583A权利要求书2/2页8)连接固定。3.根据权利要求2所述的一种转底炉回转框架的安装方法，其特征在于，所述下部框架组件(1)共包括40个下部扇形段(1‑1
