一种用于氯化钛白粉生产的氧化炉及其加料环.pdf

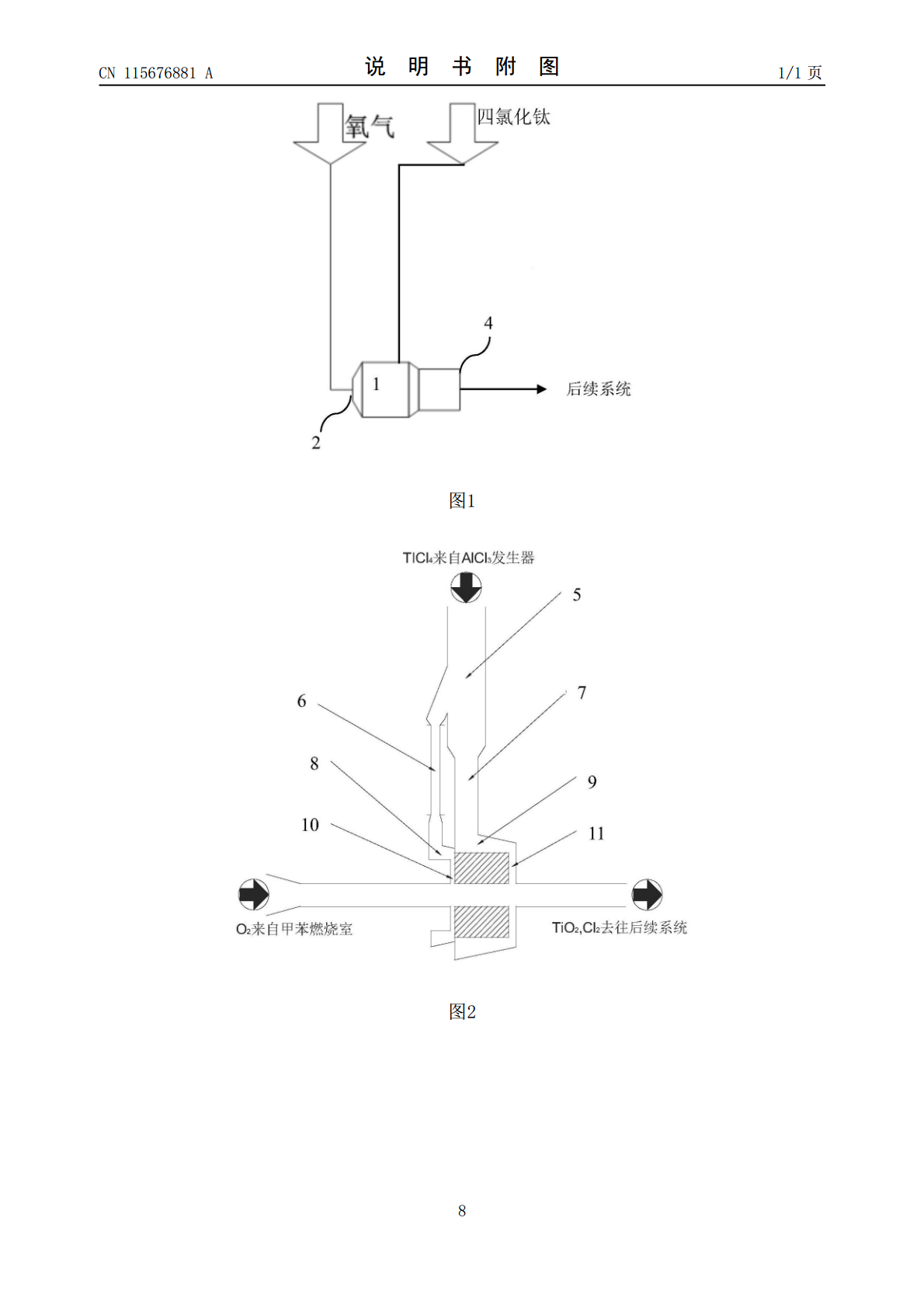

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115676881A(43)申请公布日2023.02.03(21)申请号202211091043.6(22)申请日2022.09.07(71)申请人攀钢集团钛业有限责任公司地址617000四川省攀枝花市金沙江大道东段1491号(72)发明人万健龙夏建辉刘志蒋长玲(74)专利代理机构北京连和连知识产权代理有限公司11278专利代理师宋薇薇赵翠清(51)Int.Cl.C01G23/07(2006.01)F27D3/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种用于氯化钛白粉生产的氧化炉及其加料环(57)摘要本发明公开了一种用于氯化钛白粉生产的氧化炉及其加料环，氧化炉加料环包括总管、第一支管、第二支管、第一整流段、第二整流段、第一环缝和第二环缝；其中，总管的一端设置有第一出口和第二出口；总管的第一出口可拆卸地连接有第一支管，第一支管依次连接到第一整流段和第一环缝；总管的第二出口连接有第二支管；第二支管依次连接到第二整流段和第二环缝。本发明的氧化炉采用第一支管和第二支管进行分段的四氯化钛加入，第一支管是可拆卸且可更换的，减少了氧化炉环缝前的结疤，有利于氧化炉运行的稳定运行，实现不同钛白粉产品粒度的调整。CN115676881ACN115676881A权利要求书1/2页1.一种用于氯化钛白粉生产的氧化炉加料环，其特征在于，所述氧化炉加料环包括总管、第一支管、第二支管、第一整流段、第二整流段、第一环缝和第二环缝；其中，所述总管的一端设置有第一出口和第二出口；所述总管的所述第一出口可拆卸地连接有所述第一支管，所述第一支管依次连接到所述第一整流段和所述第一环缝；所述总管的所述第二出口连接有所述第二支管；所述第二支管依次连接到所述第二整流段和所述第二环缝；四氯化钛通过所述总管进入所述氧化炉加料环，并且四氯化钛通过所述第一环缝和所述第二环缝进入氧化炉的混合反应区与氧气进行氧化反应。2.根据权利要求1所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，还包括：原料入口，所述原料入口用于输入四氯化钛；所述原料入口设置在所述总管的一端。3.根据权利要求1所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，所述总管的所述第一出口设置在所述第二出口的上部。4.根据权利要求2所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，所述第一环缝在氧气的流动方向上设置的比第二环缝更靠前，以使得相比于从第二环缝进入混合反应区的四氯化钛，从第一环缝进入混合反应区的四氯化钛与氧气先进行反应。5.根据权利要求1所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，第一支管通过法兰连接至所述总管的所述第一出口，以实现不同直径的第一支管的更换。6.根据权利要求1所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，所述总管的所述第二出口与所述第二支管固定连接。7.根据权利要求1所述的用于氯化钛白粉生产的氧化炉加料环，其特征在于，所述第一支管的直径与所述第二支管的直径的比例范围为1:5～1:20。8.一种用于氯化钛白粉生产的氧化炉，其特征在于，所述氧化炉用于将四氯化钛与氧气进行混合后的氧化反应并排出氯气和二氧化钛，所述氧化炉包括甲苯燃烧室、如权利要求1‑8任一项所述的氧化炉加料环、混合反应区以及AlCl3发生器；甲苯燃烧室连接到混合反应区，AlCl3发生器连接至加料环的原料入口；甲苯燃烧室使得氧气通入后进入氧化炉的混合反应区，AlCl3发生器使得预热后的四氯化钛通入AlCl3发生器与铝粉反应后通入氧化炉加料环，以使得四氯化钛通过第一环缝和第二环缝进入混合反应区与氧气进行氧化反应。9.根据权利要求8所述的用于氯化钛白粉生产的氧化炉，其特征在于，所述混合反应区还包括：氧气入口，所述氧气入口用于输入来自甲苯燃烧室的氧气至氧化炉的混合反应区；产品出口，氧化反应后生成的二氧化钛和氯气通过所述产品出口去往后续系统。10.一种如权利要求8‑9任一项所述的氧化炉进行氯化钛白粉生产的方法，其特征在于，所述方法包括：四氯化钛与氧气进行预热；启动氧化炉甲苯枪，将氧气通入氧化炉甲苯燃烧室一起反应后进入加料环；将预热后的四氯化钛通入AlCl3发生器与铝粉反应后通入氧化炉加料环；四氯化钛通过第一支管进入第一环缝，从而在混合反应区与氧气进行反应，生成的二氧化钛与剩余的氧气输送至第二环缝附近后与通过第二环缝进入氧化炉内的四氯化钛进2CN115676881A权利要求书2/2页一步反应；反应后生成二氧化钛与氯气后进入后续系统进行气固分离。3CN115676881A说明书1/4页一种用于氯化钛白粉生产的氧化炉及其加料环技术领域[0001]本发明属于氯化钛白生产技术领域，尤其涉及一种用于氯化钛白粉生产的氧化炉及其加料环。背景技术[0
