一种高磁导率低矫顽力的铁镍合金及其制备方法和应用.pdf

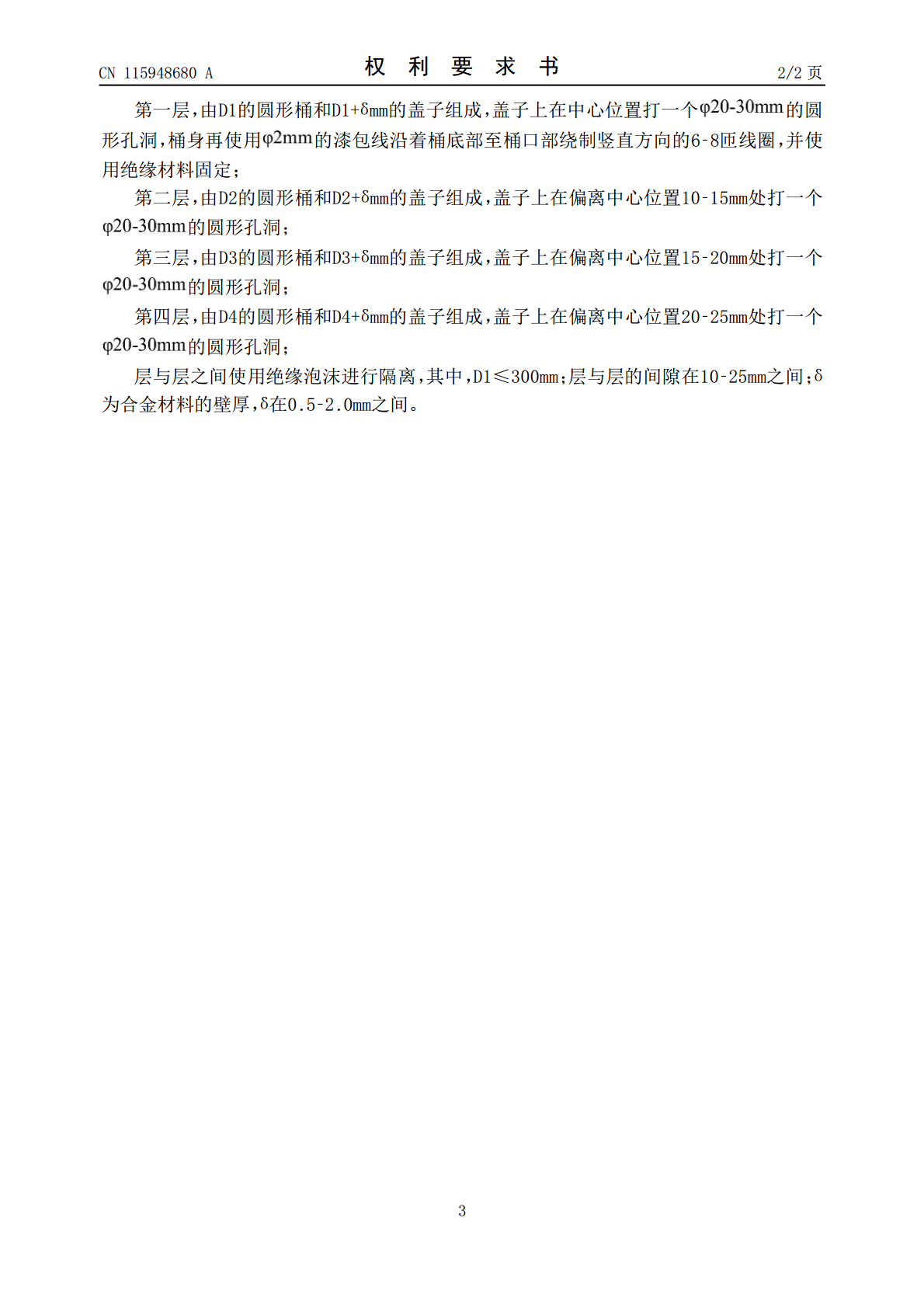

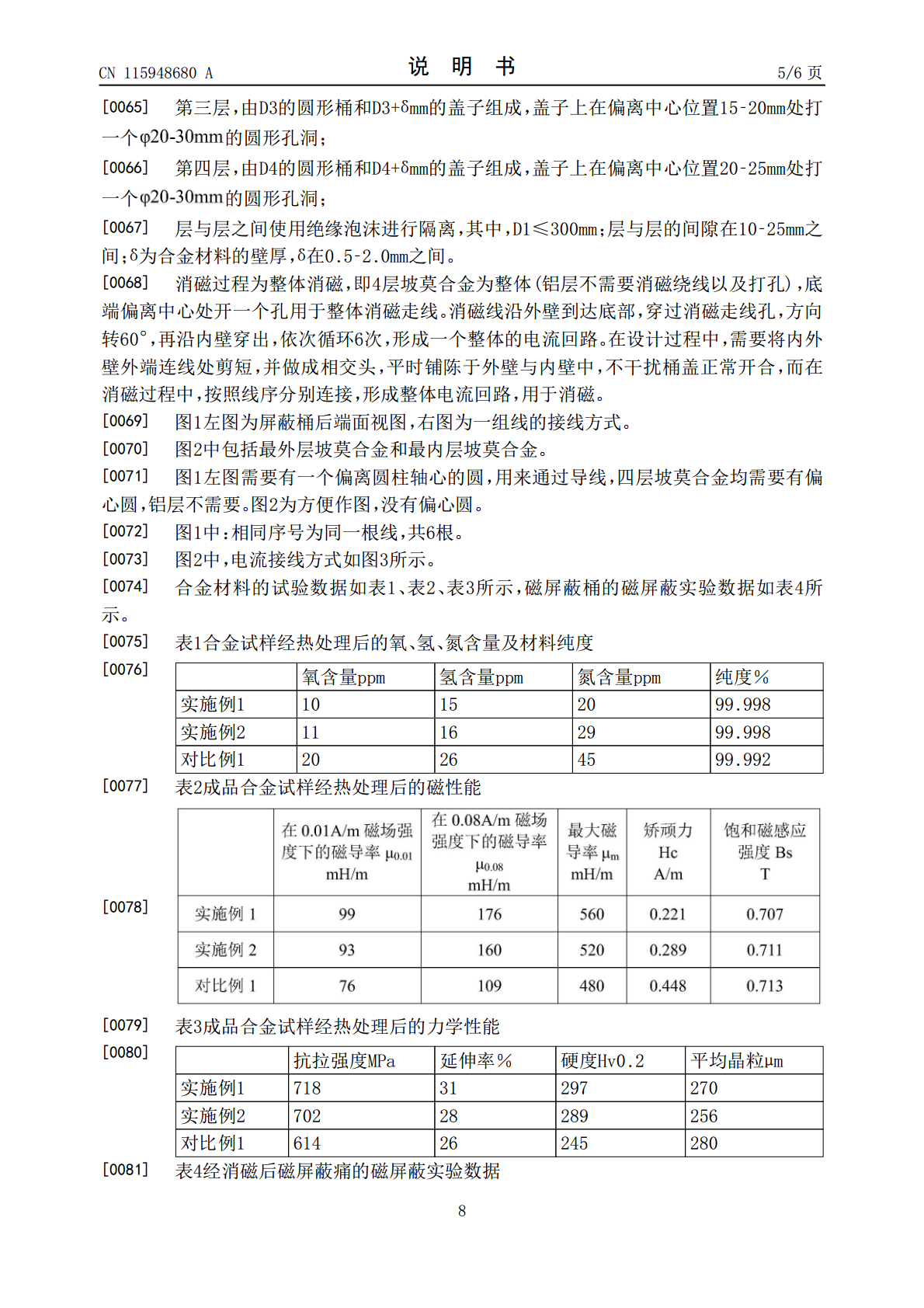

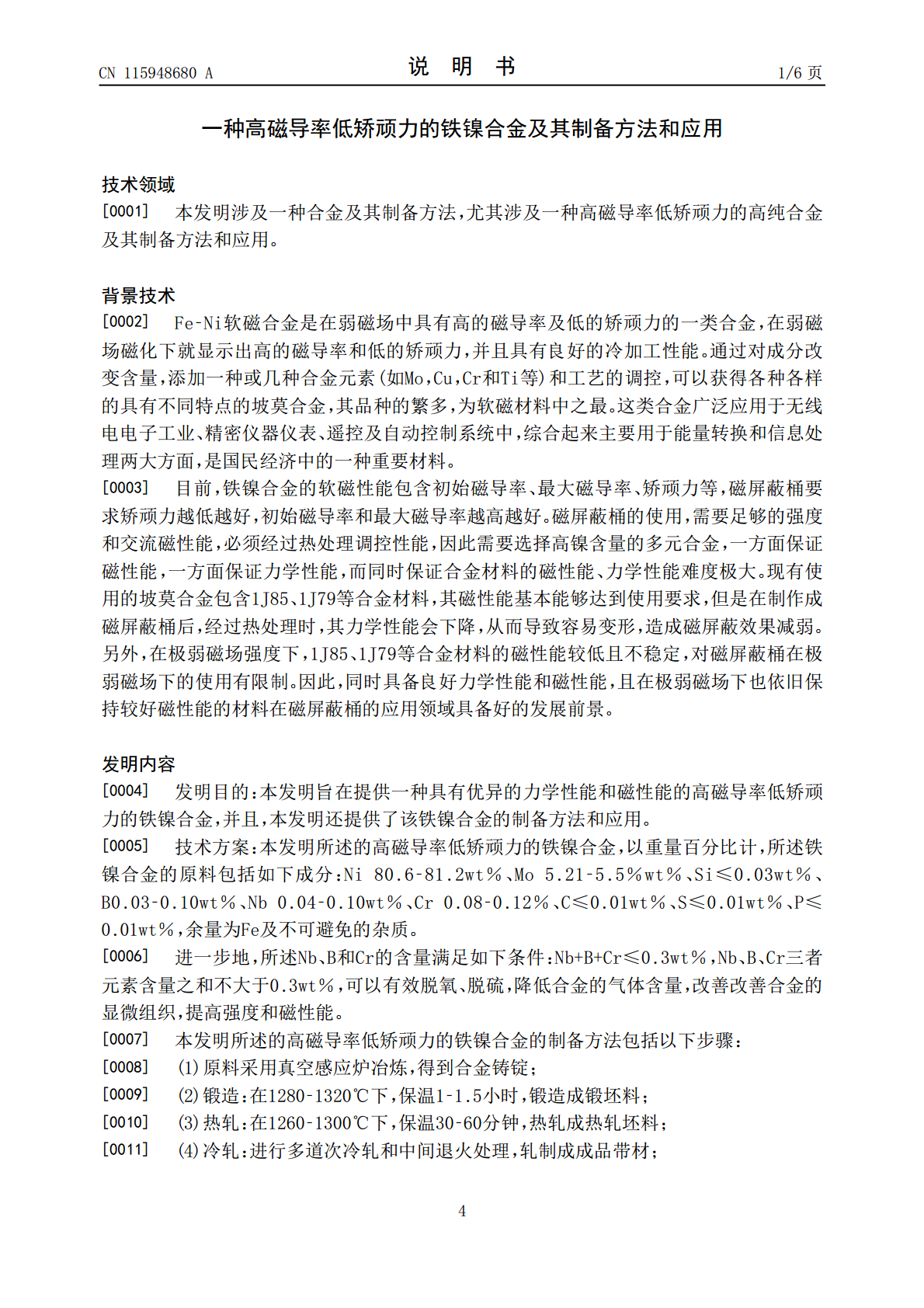

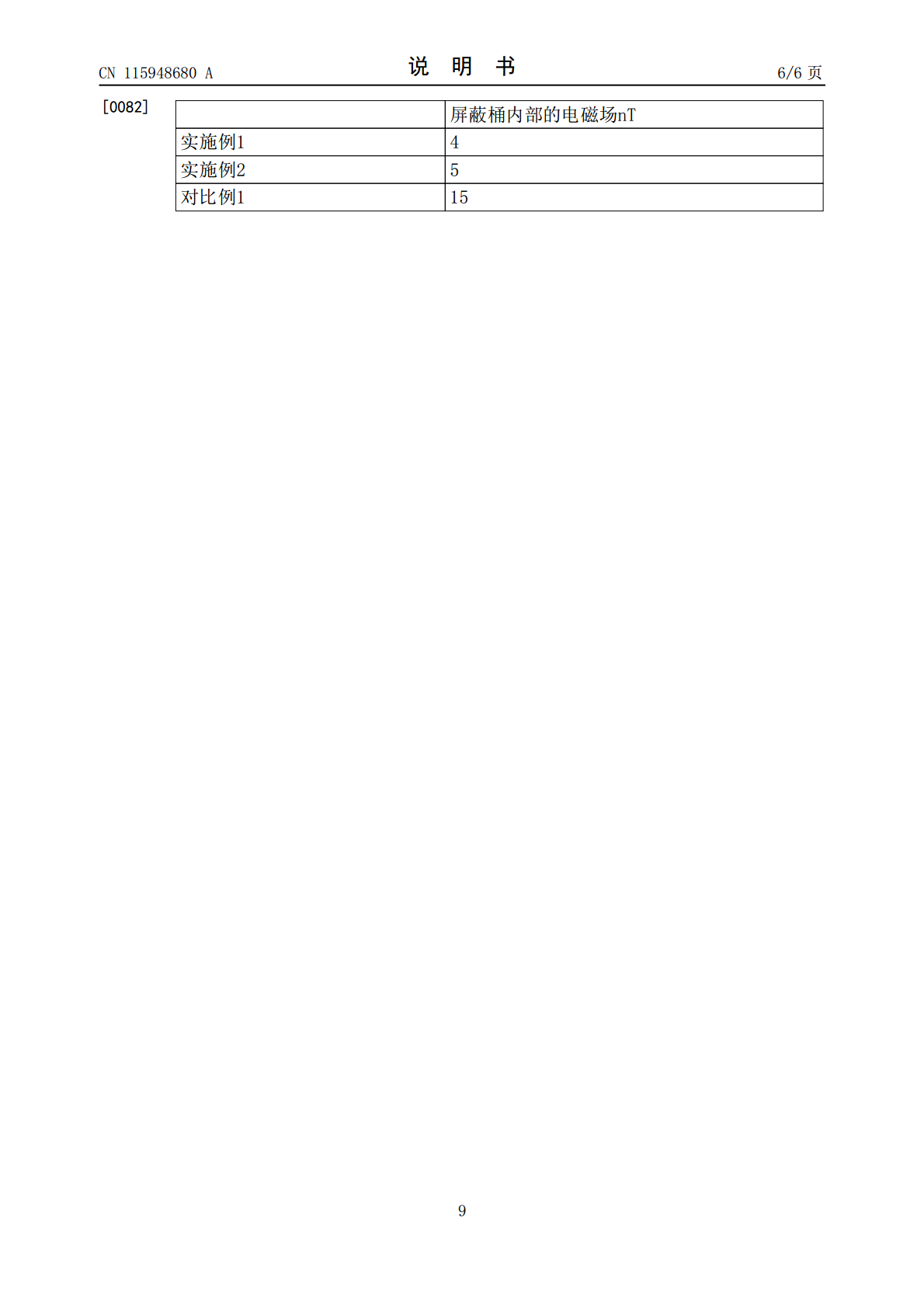

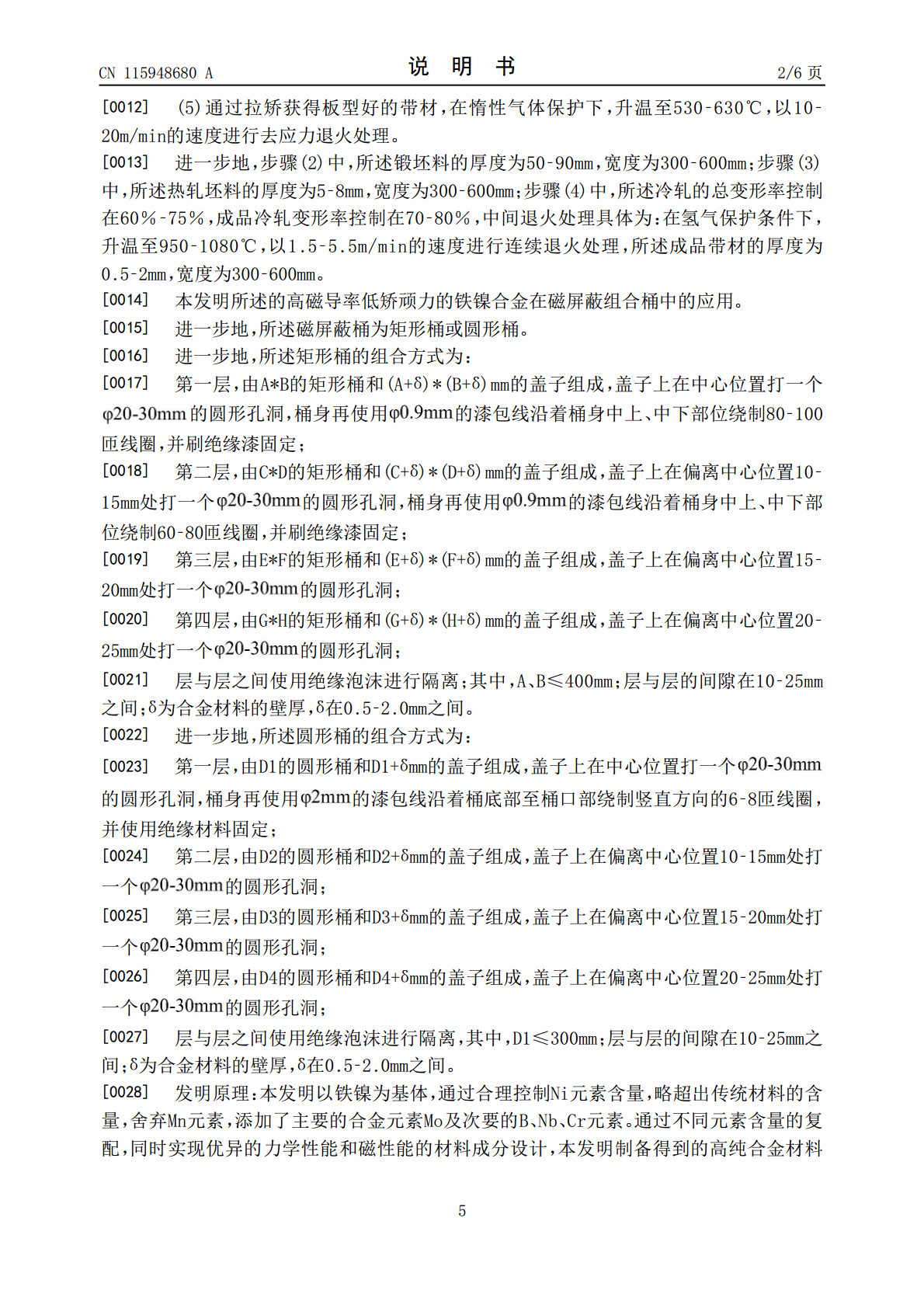

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115948680A(43)申请公布日2023.04.11(21)申请号202310006983.9C22F1/10(2006.01)(22)申请日2023.01.03C22F1/02(2006.01)(71)申请人南京达迈科技实业股份有限公司地址211100江苏省南京市江宁经济开发区殷巷九竹路铺岗街379号(72)发明人卿海标吴宇宁钟成铭王荆国(74)专利代理机构南京苏高专利商标事务所(普通合伙)32204专利代理师柏尚春(51)Int.Cl.C22C19/05(2006.01)H01F1/14(2006.01)H01F1/147(2006.01)H01F41/02(2006.01)H05K9/00(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种高磁导率低矫顽力的铁镍合金及其制备方法和应用(57)摘要本发明公开了一种高磁导率低矫顽力的铁镍合金及其制备方法和应用，以重量百分比计，所述铁镍合金的原料包括如下成分：Ni80.6‑81.2wt％、Mo5.21‑5.5％wt％、Si≤0.03wt％、B0.03‑0.10wt％、Nb0.04‑0.10wt％、Cr0.08‑0.12％、C≤0.01wt％、S≤0.01wt％、P≤0.01wt％，余量为Fe及不可避免的杂质；制备方法为：(1)原料采用真空感应炉冶炼，得到合金铸锭；(2)锻造；(3)热轧；(4)冷轧；(5)通过拉矫获得板型好的带材，在惰性气体保护下，升温至530‑630℃，以10‑20m/min的速度进行去应力退火处理。上述铁镍合金可用于磁屏蔽组合桶中。本发明以铁镍为基体，通过不同元素含量的复配，同时实现优异的力学性能和磁性能的材料成分设计，本发明制备得到的材料具有高磁导率、低矫顽力、高硬度、高强度。CN115948680ACN115948680A权利要求书1/2页1.一种高磁导率低矫顽力的铁镍合金，其特征在于，以重量百分比计，所述合金的原料包括如下成分：Ni80.6‑81.2wt％、Mo5.21‑5.5％wt％、Si≤0.03wt％、B0.03‑0.10wt％、Nb0.04‑0.10wt％、Cr0.08‑0.12％、C≤0.01wt％、S≤0.01wt％、P≤0.01wt％，余量为Fe及不可避免的杂质。2.根据权利要求1所述的铁镍合金，其特征在于，所述Nb、B和Cr的含量满足如下条件：Nb+B+Cr≤0.3wt％。3.一种权利要求1所述的高磁导率低矫顽力的铁镍合金的制备方法，其特征在于，包括以下步骤：(1)原料采用真空感应炉冶炼，得到合金铸锭；(2)锻造：在1280‑1320℃下，保温1‑1.5小时，锻造成锻坯料；(3)热轧：在1260‑1300℃下，保温30‑60分钟，热轧成热轧坯料；(4)冷轧：进行多道次冷轧和中间退火处理，轧制成成品带材；(5)通过拉矫获得板型好的带材，在惰性气体保护下，升温至530‑630℃，以10‑20m/min的速度进行去应力退火处理。4.根据权利要求3所述的制备方法，其特征在于，步骤(2)中，所述锻坯料的厚度为50‑90mm，宽度为300‑600mm。5.根据权利要求3所述的制备方法，其特征在于，步骤(3)中，所述热轧坯料的厚度为5‑8mm，宽度为300‑600mm。6.根据权利要求3所述的制备方法，其特征在于，步骤(4)中，所述冷轧的总变形率控制在60％‑75％，成品冷轧变形率控制在70‑80％，中间退火处理具体为：在氢气保护条件下，升温至950‑1080℃，以1.5‑5.5m/min的速度进行连续退火处理，所述成品带材的厚度为0.5‑2mm，宽度为300‑600mm。7.一种权利要求1‑6所述的高磁导率低矫顽力的铁镍合金在磁屏蔽组合桶中的应用。8.根据权利要求7所述的应用，其特征在于，所述磁屏蔽桶为矩形桶或圆形桶。9.根据权利要求8所述的应用，其特征在于，所述矩形桶的组合方式为：第一层，由A*B的矩形桶和(A+δ)*(B+δ)mm的盖子组成，盖子上在中心位置打一个的圆形孔洞，桶身再使用的漆包线沿着桶身中上、中下部位绕制80‑100匝线圈，并刷绝缘漆固定；第二层，由C*D的矩形桶和(C+δ)*(D+δ)mm的盖子组成，盖子上在偏离中心位置10‑15mm处打一个的圆形孔洞，桶身再使用的漆包线沿着桶身中上、中下部位绕制60‑80匝线圈，并刷绝缘漆固定；第三层，由E*F的矩形桶和(E+δ)*(F+δ)mm的盖子组成，盖子上在偏离中心位置15‑20mm处打一个的圆形孔洞；第四层，由G*H的矩形桶和(G+δ)*(H+δ)mm的盖子组成，盖子上在偏离中心位置20‑25mm处打一个的圆形孔洞；层与层之间使用绝缘泡沫进行隔离；其中，A、B≤400mm；层与层的间隙在10‑25
