一种改性聚对苯二甲酸-1,3-丙二醇酯的制备方法.pdf

本发明涉及一种改性的聚对苯二甲酸-1，3-丙二醇酯的制备方法，在酯化反应中，使用选自碳数3～20的直链脂肪族二羧酸、1，4-环己烷二甲酸、碳酸4～20的直链脂肪族二醇以及1，4-环己烷二甲醇中的一种或几种的组合作为第三单体，第三单体的使用量为起始反应原料总重量的0.3～6.0wt％；在聚合反应中添加平均分子量200～2000的聚乙二醇作为柔性链段，加入量为起始反应原料总重量的0.5～8.5wt％，按照常规聚酯生产工艺进行生产。本发明方法所得的改性的聚酯切片具有良好的可纺性和结晶性能，在纺丝过程中，纤维通过

2023-06-14

10

655KB

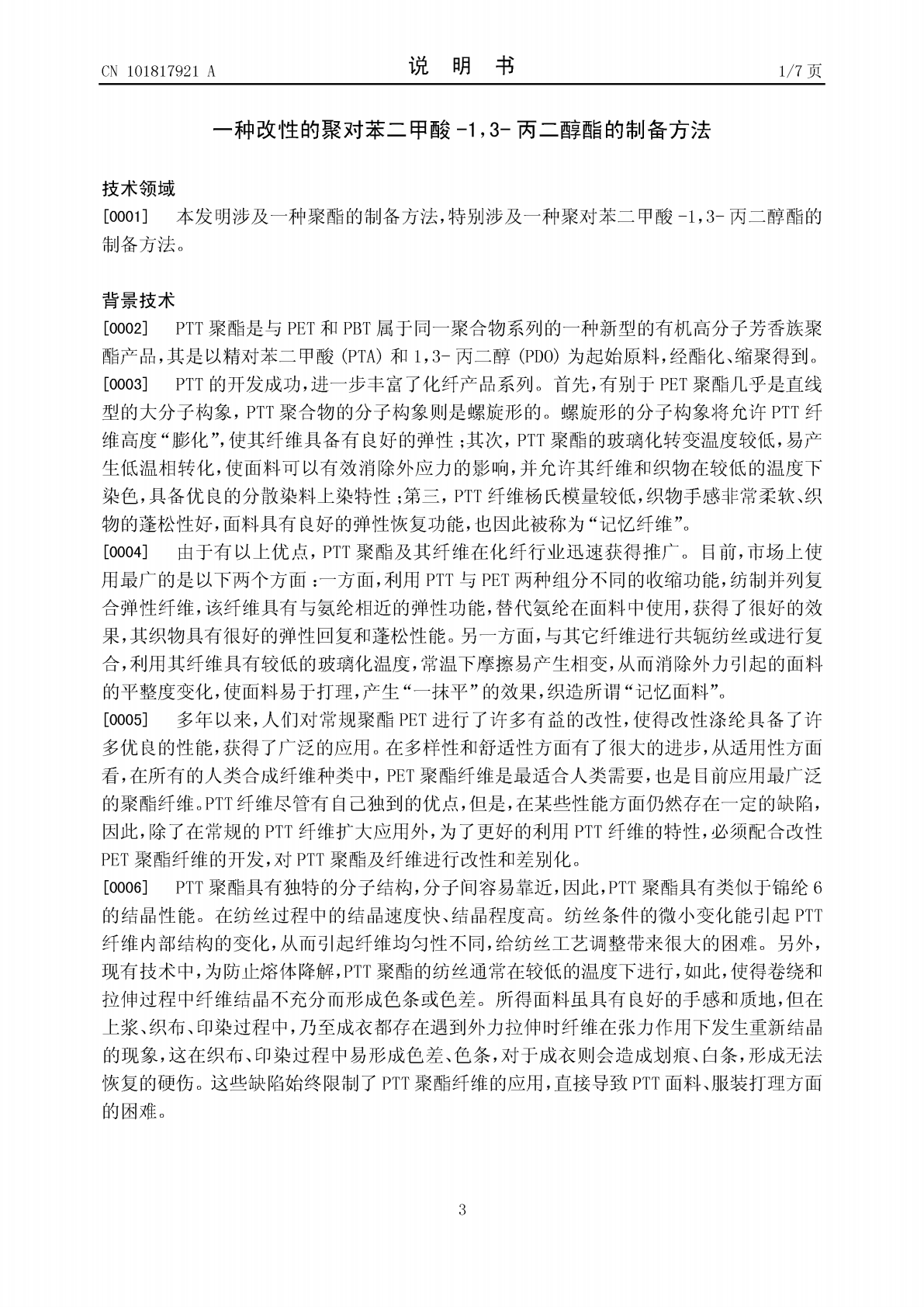

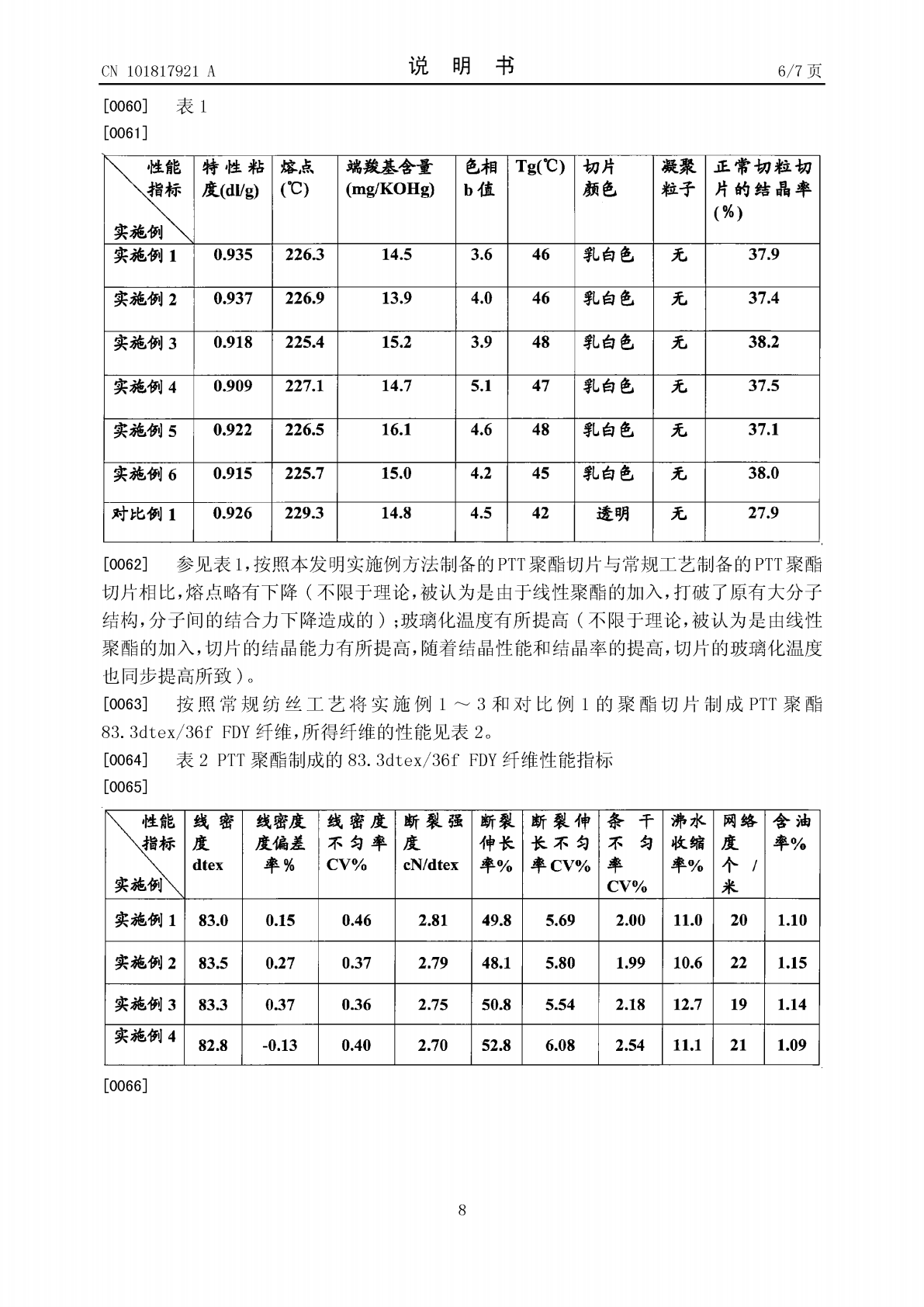

一种改性的聚对苯二甲酸-1,3-丙二醇酯的制备方法.pdf

本发明涉及一种改性的聚对苯二甲酸-1，3-丙二醇酯的制备方法，其是在聚合反应之前，向聚合单体中加入平均分子量800～3000的线性聚酯和平均分子量200～2000的聚乙二醇进行改性，其中，线性聚酯为碳数3～10的直链脂肪族二羧酸或1，4-环己烷二甲酸与碳数2～10的直链脂肪族二醇或1，4-环己烷二甲酸反应形成的聚合物，所述线性聚酯的投料量为所述聚合单体质量的0.5％～6％，所述聚乙二醇的投料量为所述聚合单体质量的0.5％～8.5％。本发明所得的改性聚酯切片具有良好的可纺性和优良的结晶性能，在纺丝过程中，纤

2023-06-14

10

603KB

一种改性聚对苯二甲酸丙二醇酯的制备方法.pdf

本发明公开了一种改性聚对苯二甲酸丙二醇酯的制备方法，将对苯二甲酸、丙二醇、钛酸酯催化剂和支化剂混合，采用直接酯化法进行合成，其中丙二醇与对苯二甲酸的摩尔比为2.2～2.6，所述支化剂为丙三醇、季戊四醇、双季戊四醇或1，2，3‑三羟甲基丙烷，加入量占得到的聚对苯二甲酸丙二醇酯理论重量的0.001%～2%。本发明制备方法中加入的支化剂为多官能团化合物，因此合成的PTT中含有一定量交联结构的分子链，这种交联结构破坏了高分子链规整性，降低了PTT的结晶性能，改性后的PTT熔融结晶温度低于155℃，熔融结晶热焓不超

2023-05-27

10

168KB

固相缩聚制备聚对苯二甲酸丙二醇酯的方法.pdf

本发明涉及一种固相缩聚制备聚对苯二甲酸丙二醇酯的方法，主要解决现有技术中聚对苯二甲酸亚丙二醇酯聚合过程中副反应多，产品颜色发黄，反应终止粘度偏低的问题。本发明通过包括以下步骤：a）以对苯二甲酸和1，3-丙二醇为原料，加入有机钛化合物、IIA族金属盐及磷化合物，进行酯化反应，得到预聚物；b）将得到的预聚物在预缩聚反应条件下进行预缩聚；然后在熔融缩聚反应条件下进行熔融缩聚反应得到初产物聚对苯二甲酸丙二醇酯；c）进行固相缩聚反应得到终产物聚对苯二甲酸丙二醇酯的技术方案，较好的解决了该问题，可用作聚对苯二甲酸亚甲

2023-06-14

10

445KB

用于制备聚(对苯二甲酸丙二醇酯)粒料的方法.pdf

所述方法在挤出线条中，在垂直于其运动方向的方向上(即，垂直于其纵向)形成径向温度梯度，使得在离开第一骤冷区域时，所述线条的表面已经固化，同时线条内部的至少主要部分保持高于冷结晶温度Tcc。然后，在缓冷区域中，来自较热内部的热将被转移到较冷的表面，导致表面加热升至Tcc的范围，从而诱导表面经历结晶。一旦表面已经历结晶，线条在第二骤冷区域中彻底骤冷，使得线条将为制粒、积聚或其他处理步骤作好准备。

2023-06-27

10

1.4MB
