聚碳酸酯树脂组合物及其成型品.pdf

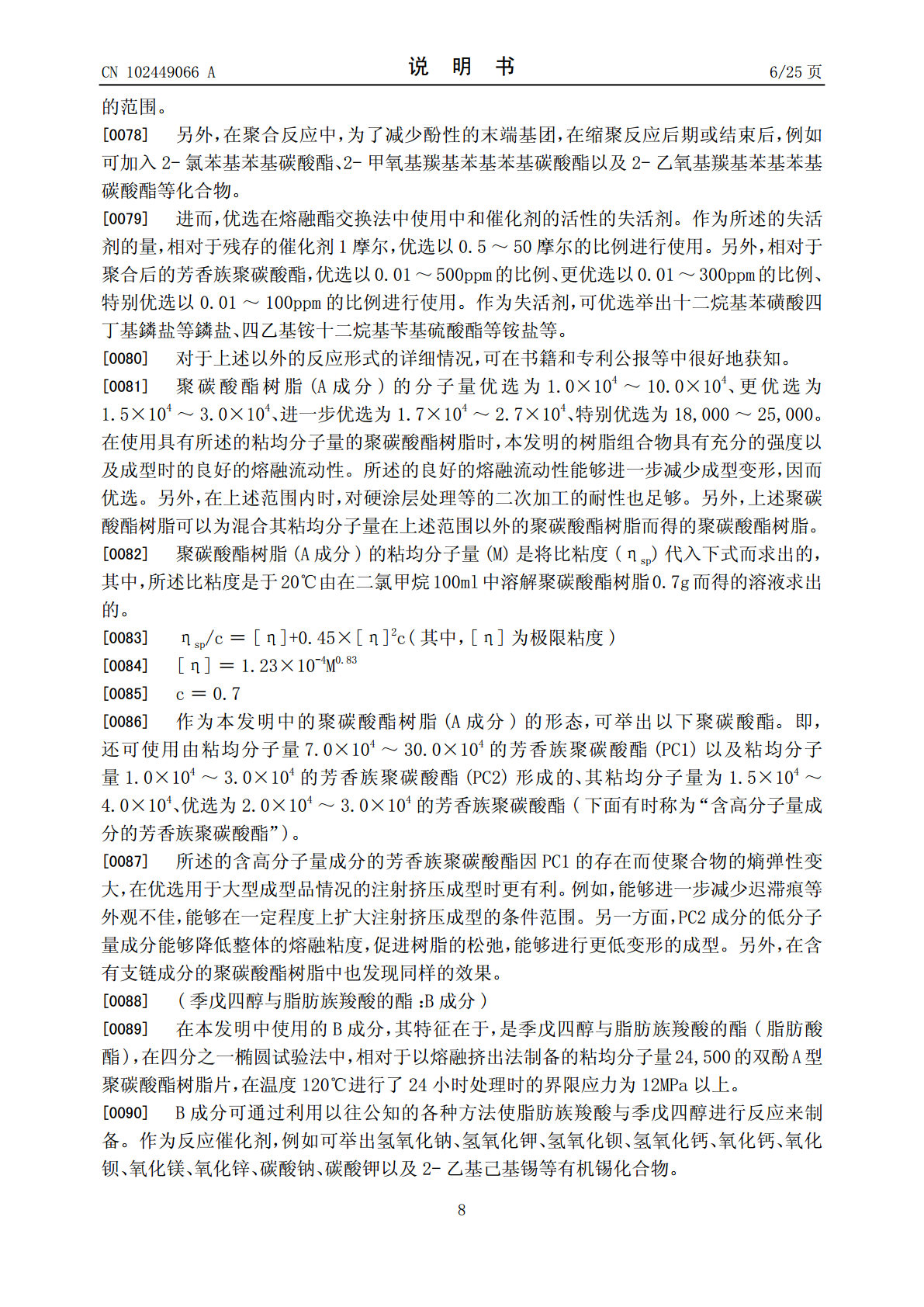

(19)中华人民共和国国家知识产权局*CN102449066A*(12)发明专利申请(10)申请公布号CN102449066A(43)申请公布日2012.05.09(21)申请号201080023004.1代理人苗堃赵曦(22)申请日2010.05.26(51)Int.Cl.(30)优先权数据C08L69/00(2006.01)2009-1289882009.05.28JPC08K5/103(2006.01)(85)PCT申请进入国家阶段日2011.11.25(86)PCT申请的申请数据PCT/JP2010/0592982010.05.26(87)PCT申请的公布数据WO2010/137729JA2010.12.02(71)申请人帝人化成株式会社地址日本东京都(72)发明人田边诚一北村笃士(74)专利代理机构北京集佳知识产权代理有限公司11227权利要求书1页说明书25页附图2页(54)发明名称聚碳酸酯树脂组合物及其成型品(57)摘要本发明的目的在于提供透明性、耐候性、耐沸水性、成型耐热性优异且内部变形少、抗裂缝性优异的树脂组合物以及成型品。本发明为树脂组合物及其成型品，其特征在于，含有(A)100重量份的聚碳酸酯树脂(A成分)，(B)0.005～1重量份的、季戊四醇与脂肪族羧酸的酯(B成分)，(C)0.003～0.2重量份的环氧化合物(C成分)，(D)0.01～1重量份的紫外线吸收剂(D成分)以及(E)0.001～0.5重量份的磷系稳定剂(E成分)；在四分之一椭圆试验法中，相对于以熔融挤出法制备的粘均分子量24,500的双酚A型聚碳酸酯树脂片，B成分以及C成分在温度120℃进行了24小时处理时的界限应力为12MPa以上。CN102496ACCNN110244906602449089A权利要求书1/1页1.一种树脂组合物，其特征在于，含有如下成分：(A)100重量份的聚碳酸酯树脂即A成分，(B)0.005～1重量份的、季戊四醇与脂肪族羧酸的酯即B成分，(C)0.003～0.2重量份的环氧化合物即C成分，(D)0.01～1重量份的紫外线吸收剂即D成分，以及(E)0.001～0.5重量份的磷系稳定剂即E成分；在四分之一椭圆试验法中，相对于以熔融挤出法制备的粘均分子量24,500的双酚A型聚碳酸酯树脂片，B成分以及C成分在温度120℃进行了24小时处理时的界限应力为12MPa以上。2.根据权利要求1所述的树脂组合物，其中，磷系稳定剂即E成分为选自亚磷酸酯系化合物以及亚膦酸酯系化合物中的至少1种化合物。3.根据权利要求1或2所述的树脂组合物，其中，相对于聚碳酸酯树脂即A成分100重量份，含有受阻酚系稳定剂即F成分0.001～0.5重量份。4.一种成型品，其特征在于，将权利要求1～3中任一项所述的树脂组合物注射成型而得。5.根据权利要求4所述的成型品，为车辆用透明构件。2CCNN110244906602449089A说明书1/25页聚碳酸酯树脂组合物及其成型品技术领域[0001]本发明涉及聚碳酸酯树脂组合物及其成型品。进一步详细而言，本发明涉及适于车辆用透明构件的聚碳酸酯树脂组合物及其成型品。背景技术[0002]聚碳酸酯树脂因具有优异的透明性、耐热性、机械强度等而广泛用于电气、机械、汽车、医疗用途等。另一方面，近年来，聚碳酸酯树脂凭借上述优异的特征而广泛用于各种透明构件。其中，广泛尝试应用于以轻质化为目的的车辆用透明构件。作为所述的车辆用透明构件，可举出头灯透镜、树脂窗玻璃、尾灯透镜以及仪表罩等。这些构件的特征在于，形状复杂且大型，并且对成型品品质的要求极高。[0003]在利用聚碳酸酯树脂组合物通过注射成型法形成这些制品时，存在难以得到具有良好的脱模性和经减少的成型品的内部变形、且不产生裂缝的成型品这种问题。具体而言，若赋予良好的脱模性，则易于产生成型品的内部变形或成型品的裂缝。另一方面，在减少脱模剂时，则增加因脱模阻力的增加而导致的成型品的裂缝的产生。在解决这些问题的基础上，还需要具有良好的透明性、耐沸水性、成型耐热性以及耐候性等。[0004]在此，成型品的内部变形通常是指因熟知的偏振片的条纹图案的颜色变化和疏密不均而观察到的变形，通过退火处理可在某种程度上减少(为了简便，有时将该变形称为“变形-1”)。另一方面，是指在偏振片观察中所观察到的不均匀的阴影部分(为了简便，有时将该变形称为“变形-2”)，并且通过通常的退火处理不会减少，而根据情况不同有时反而变得明显。[0005]变形-1的主体是由热应力等引起的各个聚合物分子链的变形。变形-2易于发生在成型时的成型温度高、成型机为大型且滞留部分多的情况下。变形-1成为产生硬涂层处理时的裂缝以及长期特性中的裂缝的要因，因此，需要将其减少。变形-2因略微增加滞留时间而导致在成型品中有时出现产生
