玻璃层叠体及其制造方法、以及具有硅树脂层的支撑基材.pdf

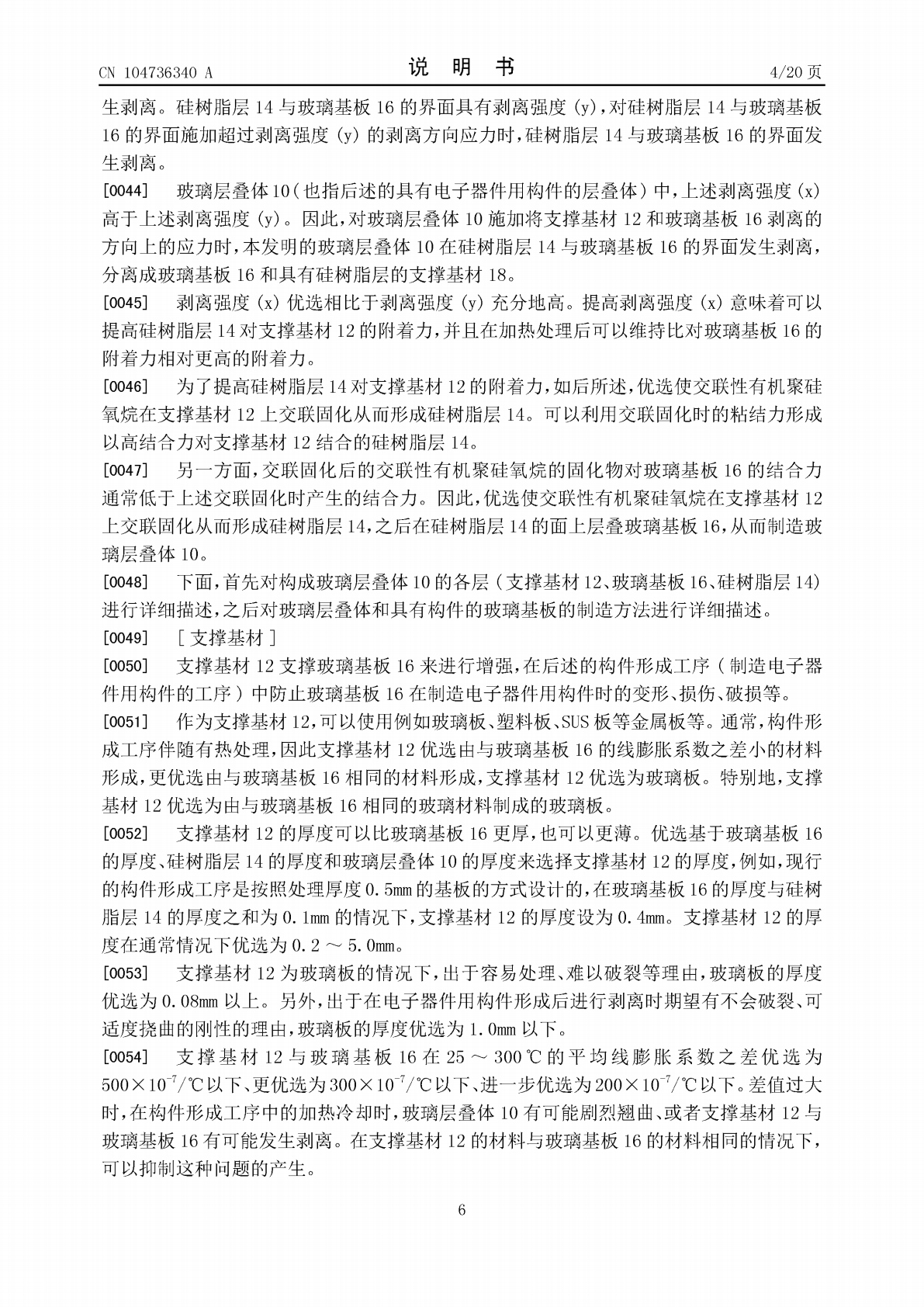

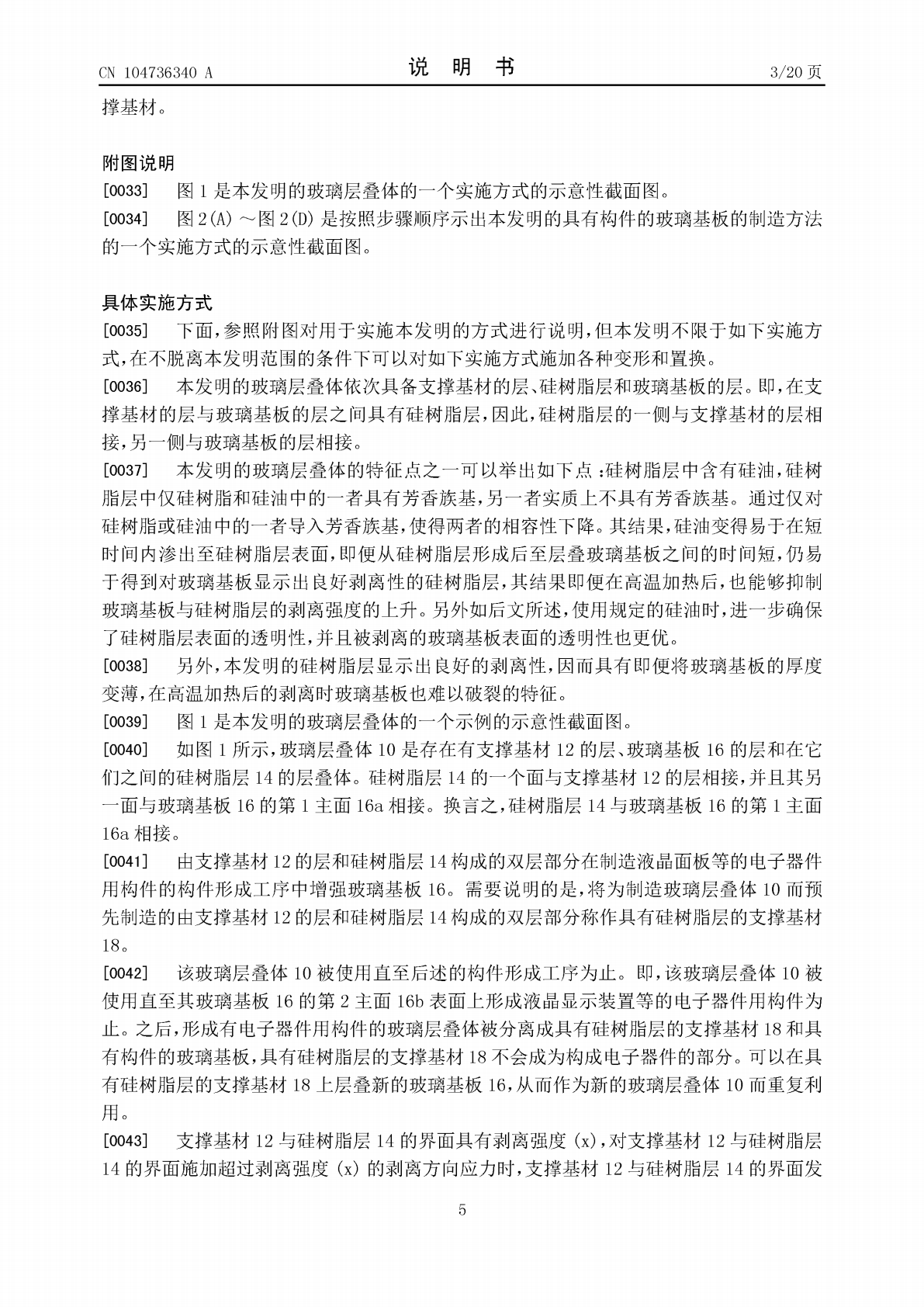

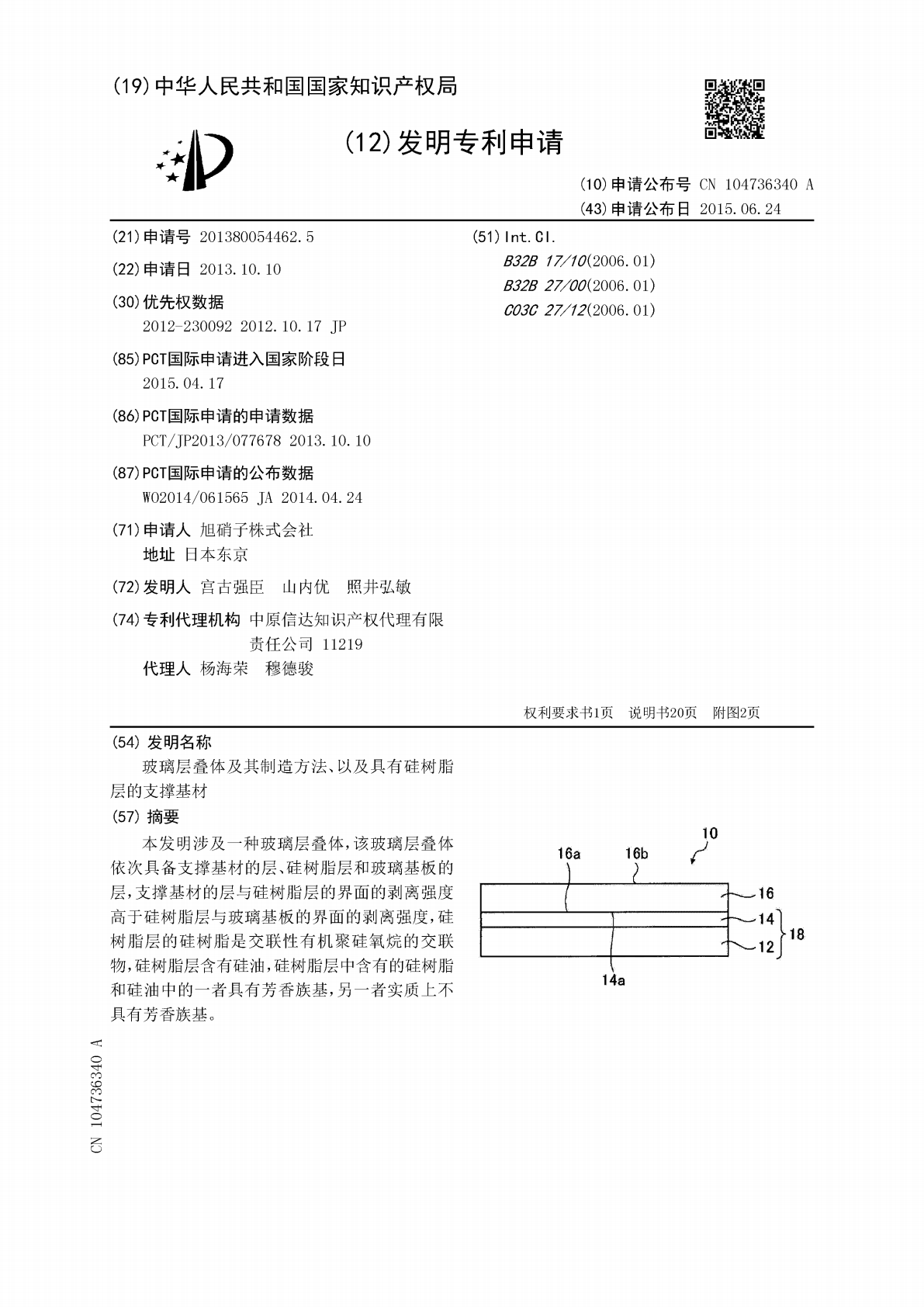

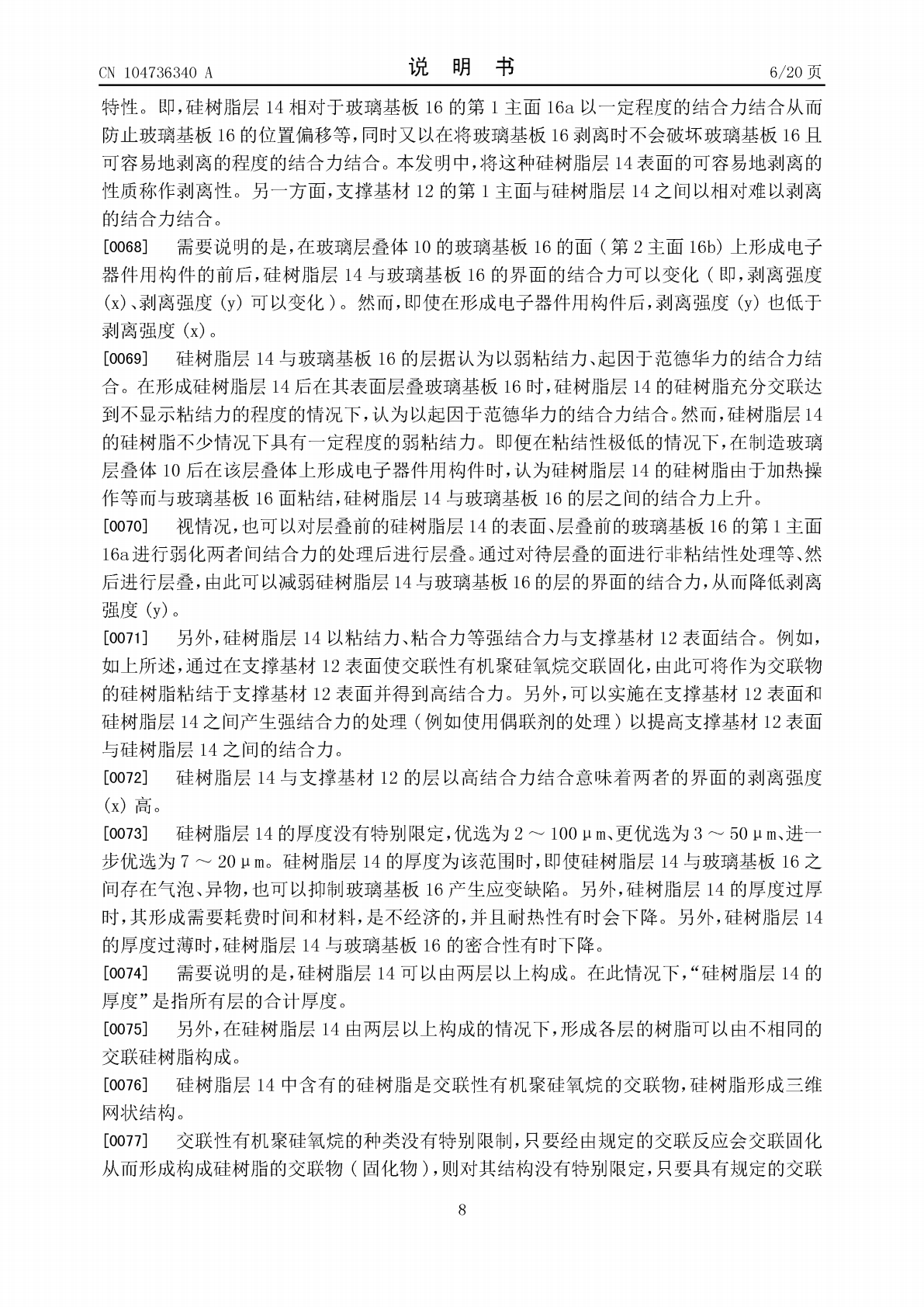

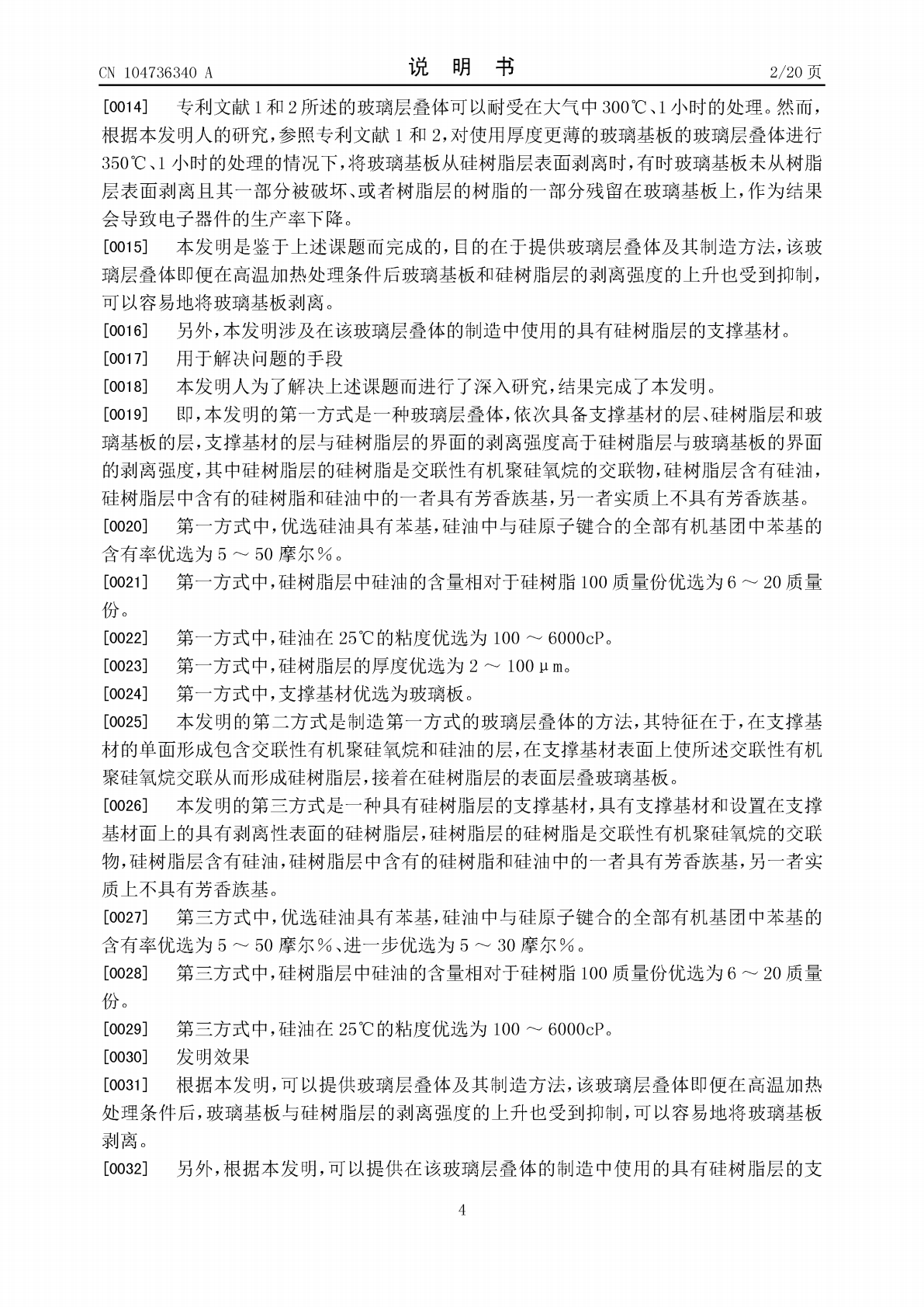

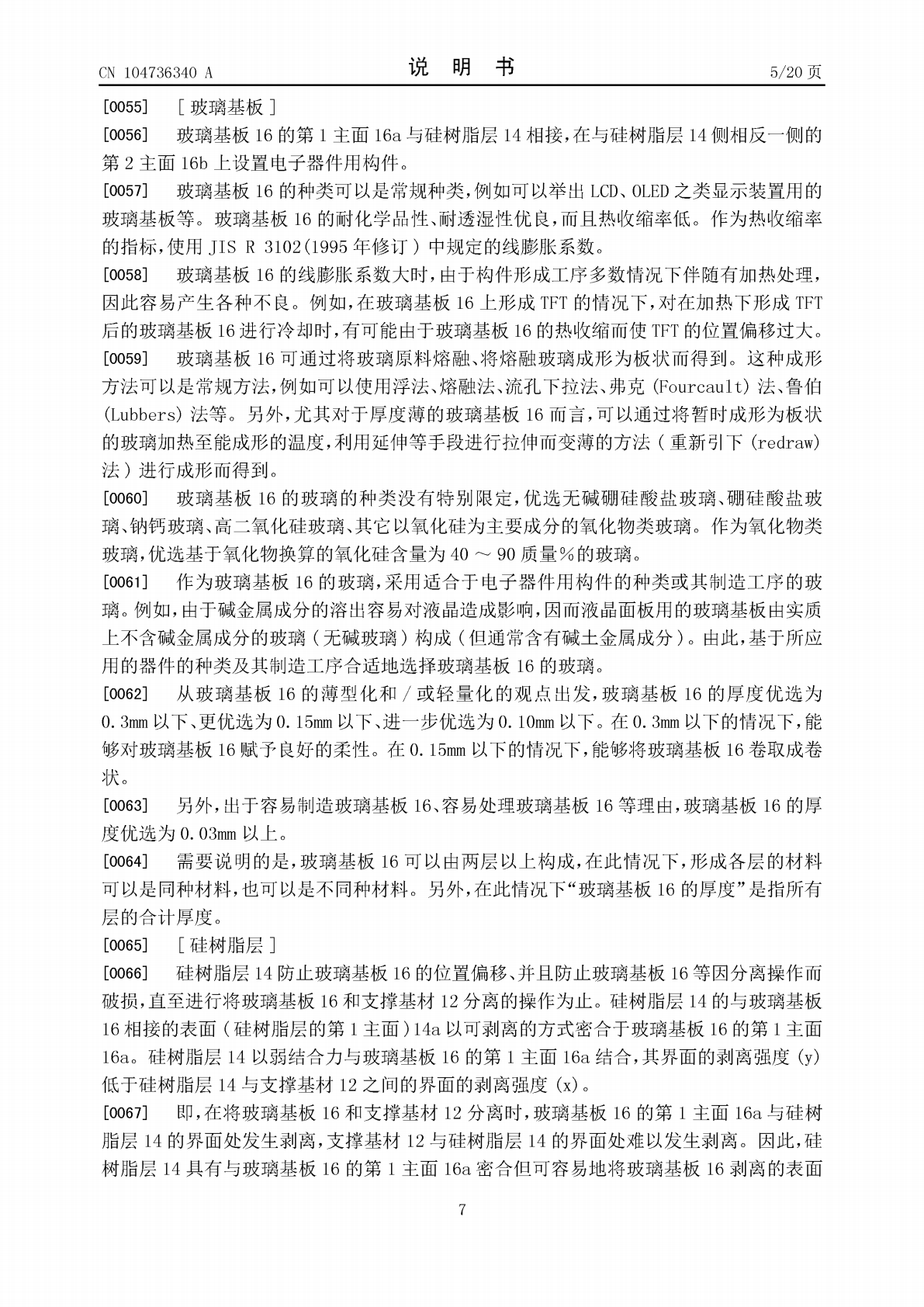

本发明涉及一种玻璃层叠体，该玻璃层叠体依次具备支撑基材的层、硅树脂层和玻璃基板的层，支撑基材的层与硅树脂层的界面的剥离强度高于硅树脂层与玻璃基板的界面的剥离强度，硅树脂层的硅树脂是交联性有机聚硅氧烷的交联物，硅树脂层含有硅油，硅树脂层中含有的硅树脂和硅油中的一者具有芳香族基，另一者实质上不具有芳香族基。

2023-06-14

10

1.8MB

电子装置的制造方法以及玻璃层叠体的制造方法.pdf

本发明涉及电子装置的制造方法，其为包含剥离性玻璃基板和电子装置用构件的电子装置的制造方法，该制造方法具备：树脂层形成工序，在具有第1主面和第2主面且前述第1主面显示易剥离性的剥离性玻璃基板的前述第1主面上涂布固化性树脂组合物，对前述剥离性玻璃基板上的未固化的固化性树脂组合物层实施固化处理，形成树脂层；层叠工序，将具有比前述树脂层的外形尺寸更小的外形尺寸的支撑基板以在前述树脂层留出不与前述支撑基板接触的周缘区域的方式层叠在前述树脂层上，得到切断前层叠体；切断工序，沿前述切断前层叠体中的前述支撑基板的外周缘，

2023-11-22

10

2MB

薄膜及其制造方法、以及层叠体.pdf

本发明的课题在于提供一种能够抑制剥离时的薄膜断裂不良及薄膜表面粗糙的薄膜及其制造方法、以及使用上述薄膜的层叠体。提供一种介质损耗角正切为0.01以下,至少一个表面上的表面自由能为15mN/m～36mN/m的薄膜或介质损耗角正切为0.01以下,至少一个表面上的基于选自包括含氟原子的化合物及含硅原子的化合物的组中的至少1种化合物的表面包覆率为30%～100%薄膜及它们的制造方法、以及使用上述薄膜的层叠体。

2023-04-16

10

791KB

光学层叠体及其制造方法以及用途.pdf

本发明以如下方式制作光学层叠体:将表面的峰顶点的算术平均曲率Spc的绝对值为1.5mm<base:Sup>?1</base:Sup>以下的防眩层层叠于光透射性基材的至少一侧的面,将光学层叠体的透射图像清晰度调整为85%以下。也可以是,在所述防眩层上进一步层叠有低折射率层。也可以是,层叠有该低折射率层的光学层叠体的光反射比为1.4以下。所述光学层叠体能提高防眩性。

2023-05-24

10

532KB

玻璃层叠体的制造方法以及电子元件的制造方法.pdf

本发明涉及玻璃层叠体的制造方法和电子元件的制造方法。该玻璃层叠体的制造方法包括：组合物层形成工序，将固化性树脂组合物涂布在支承基板上，从而在上述支承基板上形成未固化的固化性树脂组合物层，该固化性树脂组合物含有：具有烯基的有机聚硅氧烷、具有与硅原子键合的氢原子的有机聚硅氧烷、铂族金属系催化剂、反应抑制剂和沸点高于上述反应抑制剂的沸点的溶剂；第1去除工序，将上述反应抑制剂从上述固化性树脂组合物层中去除；第2去除工序，在上述第1去除工序之后，将上述溶剂从上述固化性树脂组合物层中去除，而获得带树脂层支承基板；和层

2023-06-14

10

4MB
