丙烯酰胺三元共聚物及其制备方法与应用.pdf

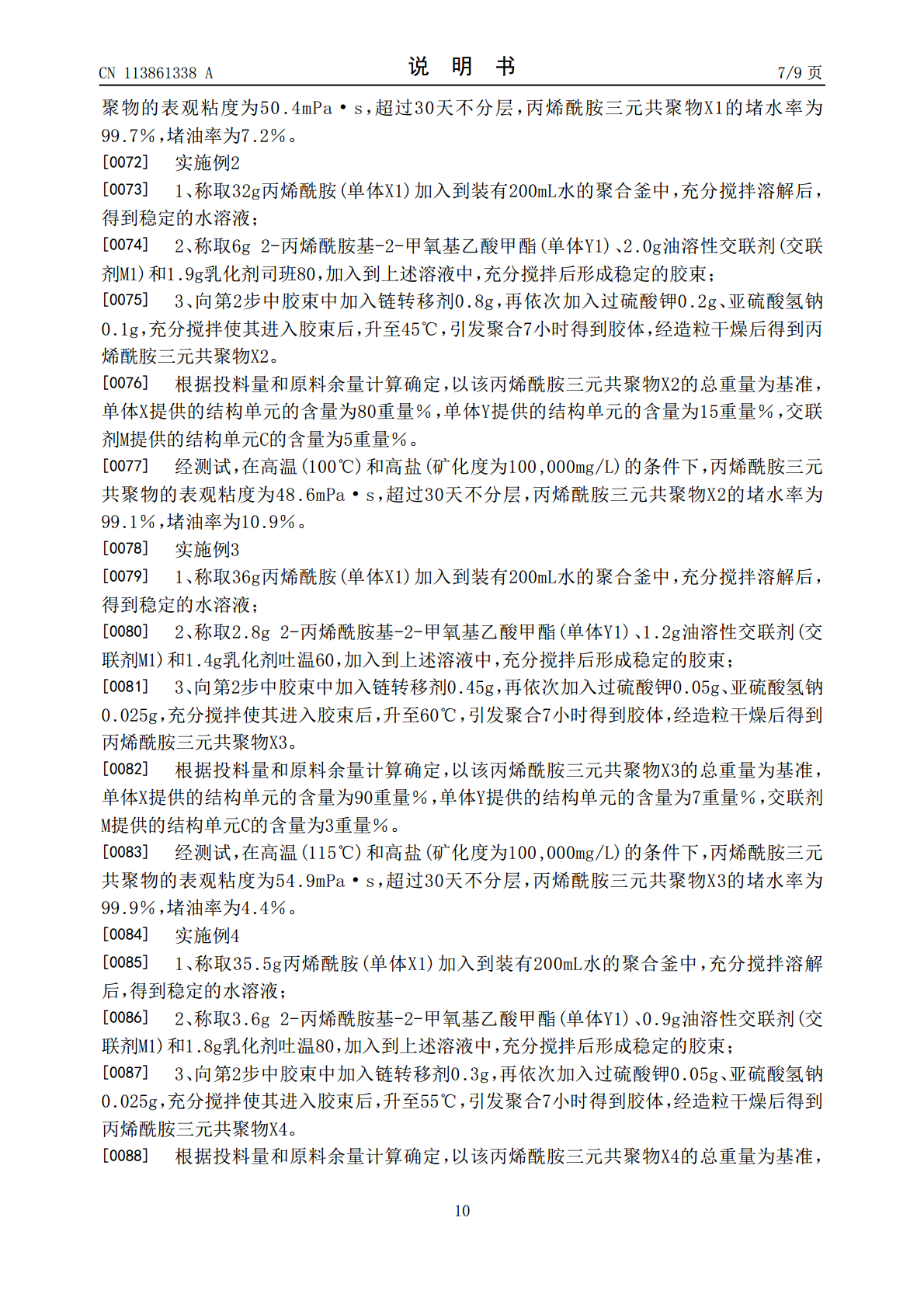

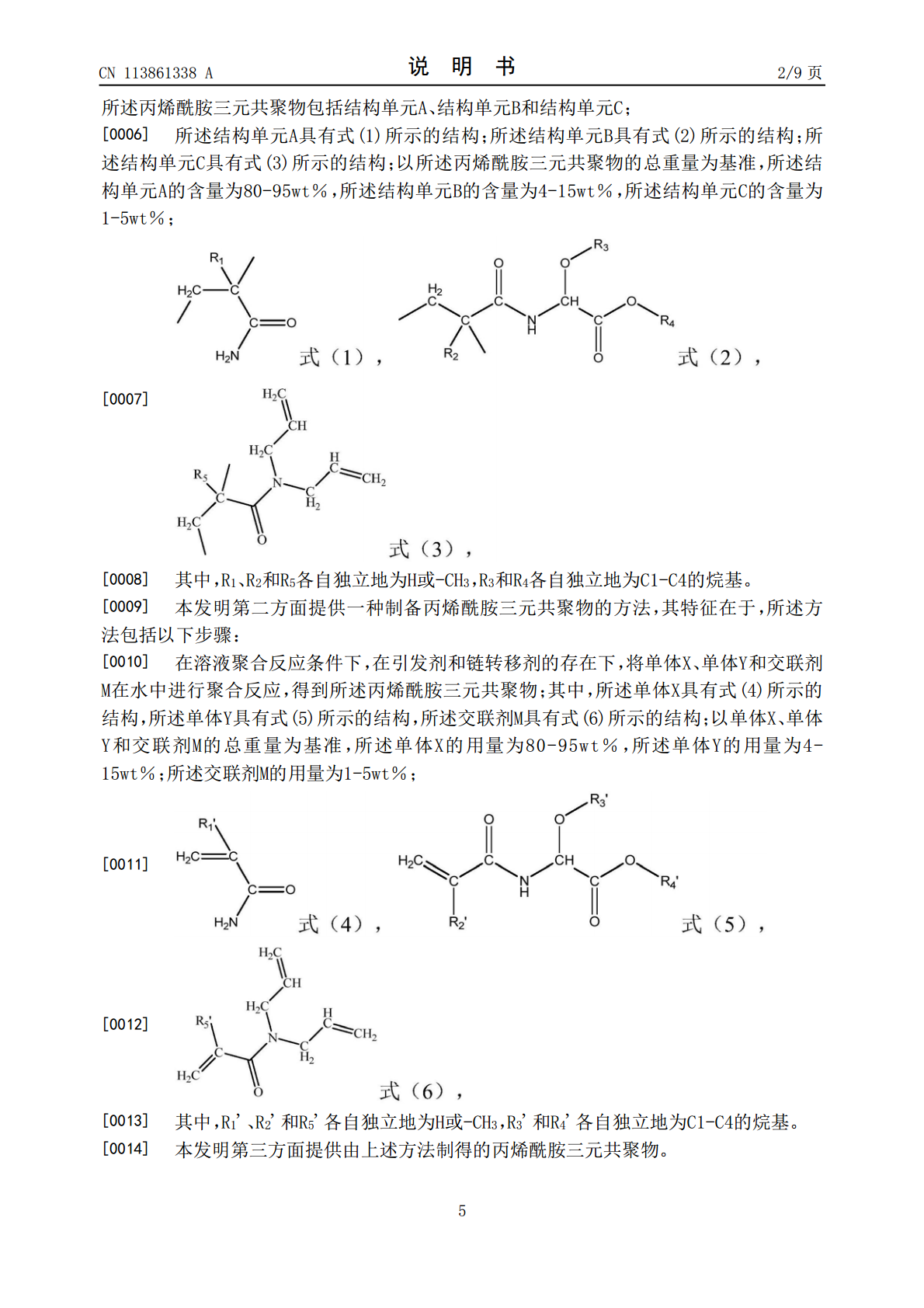

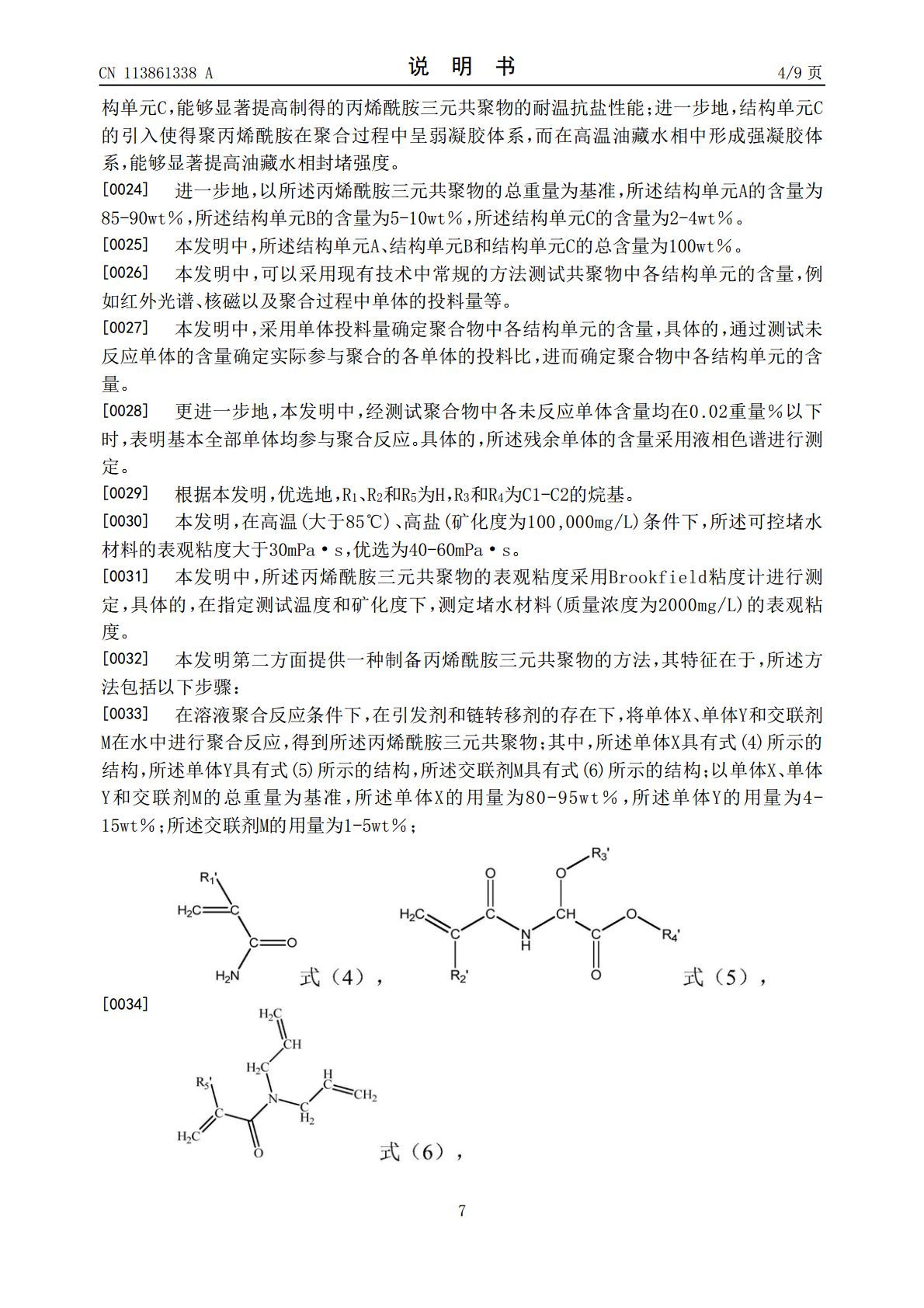

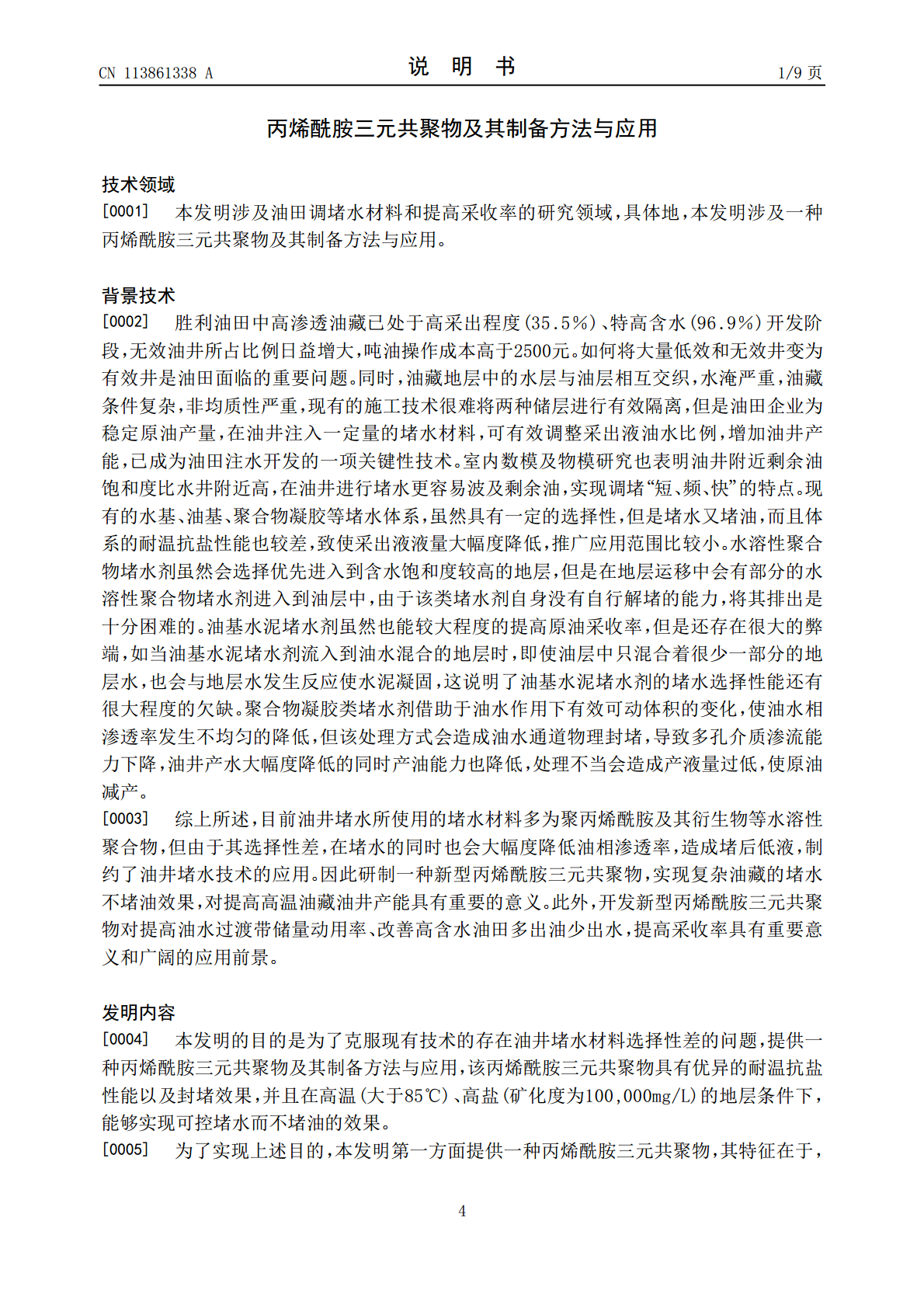

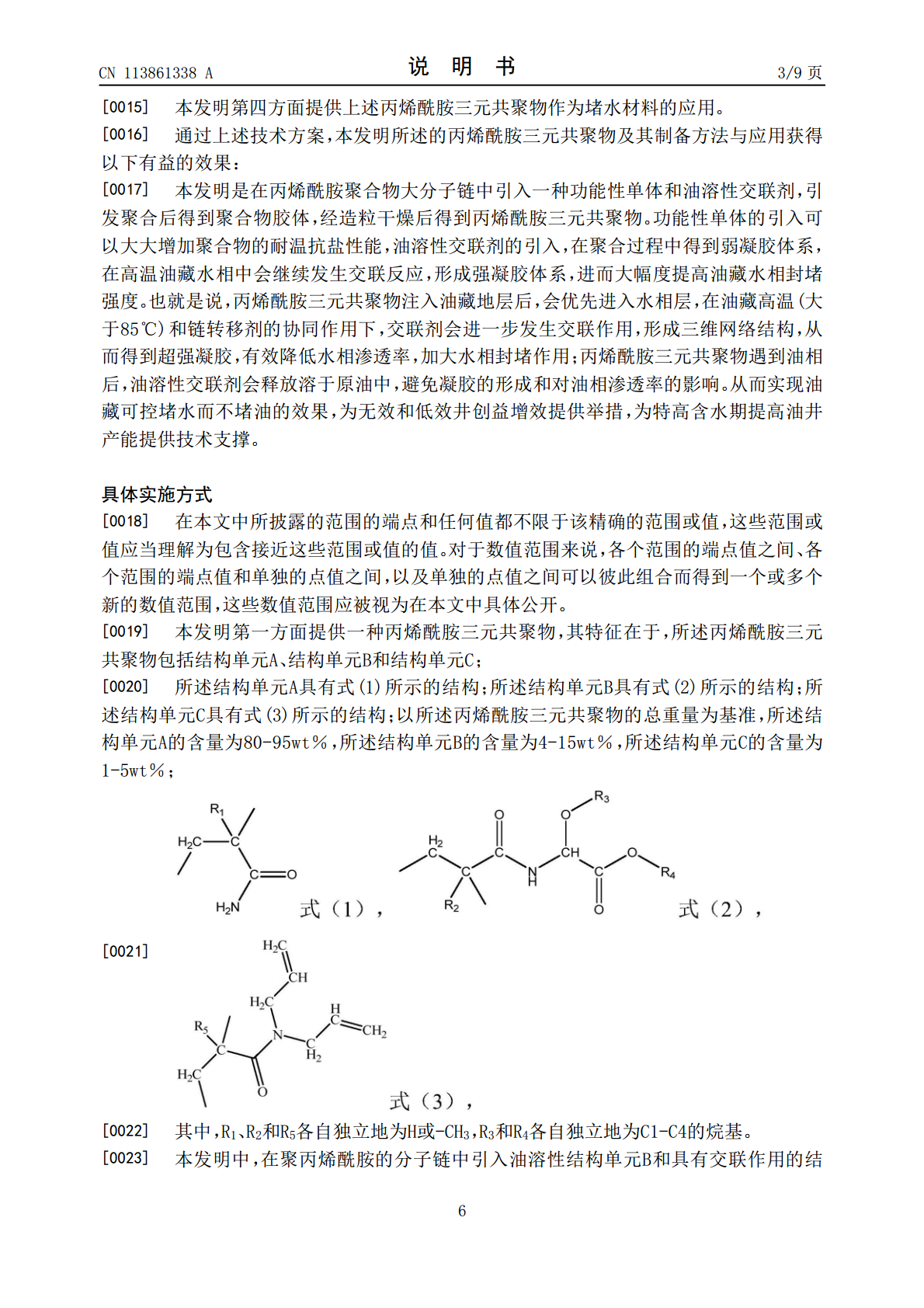

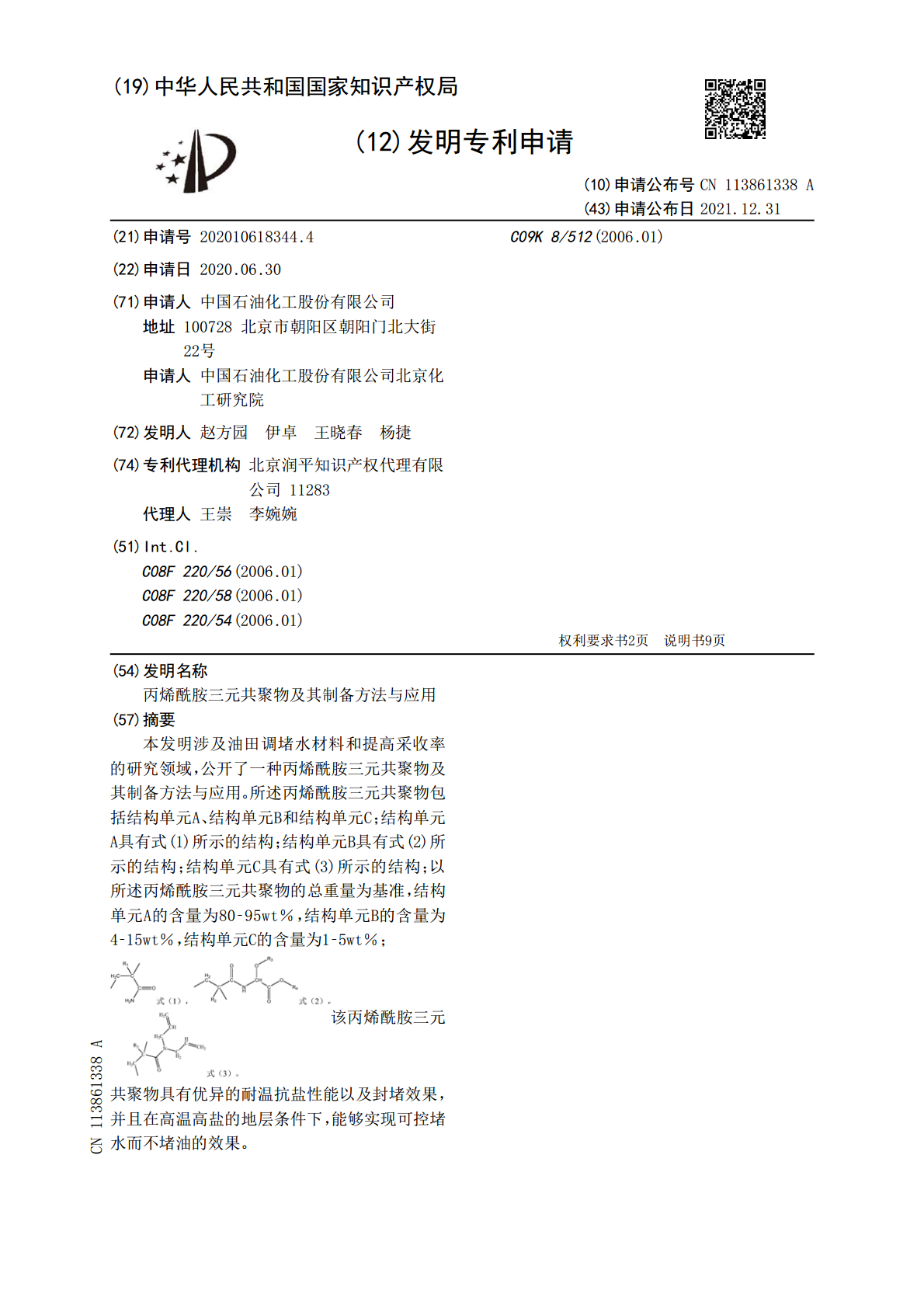

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113861338A(43)申请公布日2021.12.31(21)申请号202010618344.4C09K8/512(2006.01)(22)申请日2020.06.30(71)申请人中国石油化工股份有限公司地址100728北京市朝阳区朝阳门北大街22号申请人中国石油化工股份有限公司北京化工研究院(72)发明人赵方园伊卓王晓春杨捷(74)专利代理机构北京润平知识产权代理有限公司11283代理人王崇李婉婉(51)Int.Cl.C08F220/56(2006.01)C08F220/58(2006.01)C08F220/54(2006.01)权利要求书2页说明书9页(54)发明名称丙烯酰胺三元共聚物及其制备方法与应用(57)摘要本发明涉及油田调堵水材料和提高采收率的研究领域，公开了一种丙烯酰胺三元共聚物及其制备方法与应用。所述丙烯酰胺三元共聚物包括结构单元A、结构单元B和结构单元C；结构单元A具有式(1)所示的结构；结构单元B具有式(2)所示的结构；结构单元C具有式(3)所示的结构；以所述丙烯酰胺三元共聚物的总重量为基准，结构单元A的含量为80‑95wt％，结构单元B的含量为4‑15wt％，结构单元C的含量为1‑5wt％；该丙烯酰胺三元共聚物具有优异的耐温抗盐性能以及封堵效果，并且在高温高盐的地层条件下，能够实现可控堵水而不堵油的效果。CN113861338ACN113861338A权利要求书1/2页1.一种丙烯酰胺三元共聚物，其特征在于，所述丙烯酰胺三元共聚物包括结构单元A、结构单元B和结构单元C；所述结构单元A具有式(1)所示的结构；所述结构单元B具有式(2)所示的结构；所述结构单元C具有式(3)所示的结构；以所述丙烯酰胺三元共聚物的总重量为基准，所述结构单元A的含量为80-95wt％，所述结构单元B的含量为4-15wt％，所述结构单元C的含量为1-5wt％；其中，R1、R2和R5各自独立地为H或-CH3，R3和R4各自独立地为C1-C4的烷基。2.根据权利要求1所述的丙烯酰胺三元共聚物，其中，以所述丙烯酰胺三元共聚物的总重量为基准，所述结构单元A的含量为85-90wt％，所述结构单元B的含量为5-10wt％，所述结构单元C的含量为2-4wt％。3.根据权利要求1或2所述的丙烯酰胺三元共聚物，其中，R1、R2和R5为H，R3和R4为C1-C2的烷基。4.一种制备丙烯酰胺三元共聚物的方法，其特征在于，所述方法包括以下步骤：在溶液聚合反应条件下，在引发剂和链转移剂的存在下，将单体X、单体Y和交联剂M在水中进行聚合反应，得到所述丙烯酰胺三元共聚物；其中，所述单体X具有式(4)所示的结构，所述单体Y具有式(5)所示的结构，所述交联剂M具有式(6)所示的结构；以单体X、单体Y和交联剂M的总重量为基准，所述单体X的用量为80-95wt％，所述单体Y的用量为4-15wt％；所述交联剂M的用量为1-5wt％；2CN113861338A权利要求书2/2页其中，R1’、R2’和R5’各自独立地为H或-CH3，R3’和R4’各自独立地为C1-C4的烷基。5.根据权利要求4所述的方法，其中，以单体X、单体Y和交联剂M的总重量为基准，所述单体X的用量为85-90wt％，所述单体Y的用量为5-10wt％；所述交联剂M的用量为2-4wt％。6.根据权利要求4或5所述的方法，其中，所述溶液聚合反应的条件包括：所述引发剂为氧化-还原体系引发剂，所述链转移剂为2,5-二硫代联二脲；反应温度为30-60℃，反应时间为6-8h；优选地，所述溶液聚合反应的条件还包括：在乳化剂的存在下进行。7.根据权利要求6所述的方法，其中，以单体X、单体Y和交联剂M的总重量为基准，所述引发剂的用量为0.15-0.75wt％；所述链转移剂的用量为0.5-2wt％；所述乳化剂的用量为1-5wt％。8.根据权利要求5或6所述的方法，其中，所述氧化-还原体系引发剂为过硫酸盐氧化剂和亚硫酸盐还原剂；优选地，所述乳化剂选自司班20、司班40、司班60、司班80、吐温20、吐温40、吐温60和吐温80中的至少一种。9.由权利要求4-8中任意一项所述的方法制得的丙烯酰胺三元共聚物。10.权利要求1-3和9中任意一项所述的丙烯酰胺三元共聚物作为堵水材料的应用。3CN113861338A说明书1/9页丙烯酰胺三元共聚物及其制备方法与应用技术领域[0001]本发明涉及油田调堵水材料和提高采收率的研究领域，具体地，本发明涉及一种丙烯酰胺三元共聚物及其制备方法与应用。背景技术[0002]胜利油田中高渗透油藏已处于高采出程度(35.5％)、特高含水(96.9％)开发阶段，无效油井所占比例日益增大，吨油操作成本高于2500元。如何将大量低
