一种用于注射成型流动控制的驱动方法.pdf

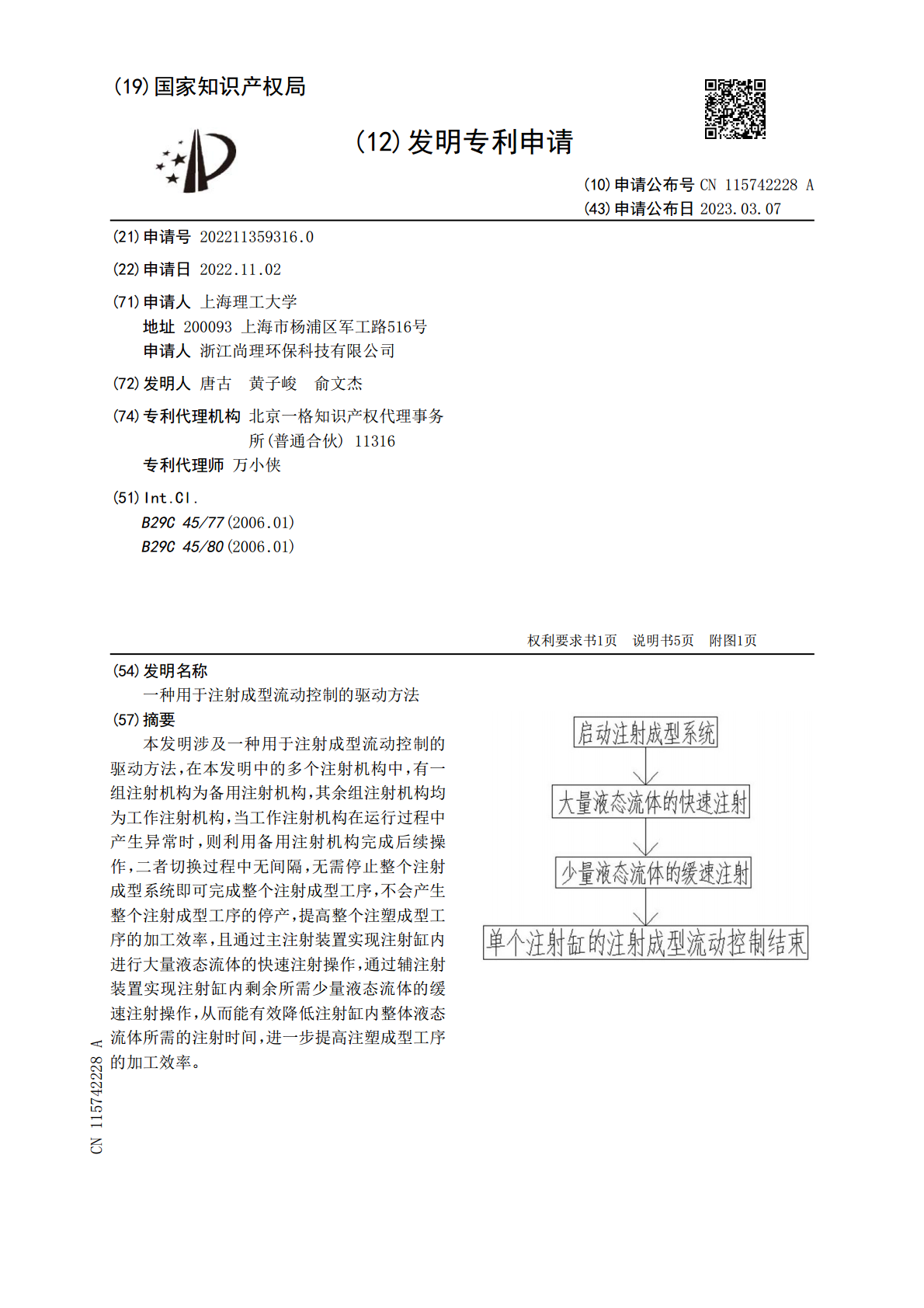

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115742228A(43)申请公布日2023.03.07(21)申请号202211359316.0(22)申请日2022.11.02(71)申请人上海理工大学地址200093上海市杨浦区军工路516号申请人浙江尚理环保科技有限公司(72)发明人唐古黄子峻俞文杰(74)专利代理机构北京一格知识产权代理事务所(普通合伙)11316专利代理师万小侠(51)Int.Cl.B29C45/77(2006.01)B29C45/80(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种用于注射成型流动控制的驱动方法(57)摘要本发明涉及一种用于注射成型流动控制的驱动方法，在本发明中的多个注射机构中，有一组注射机构为备用注射机构，其余组注射机构均为工作注射机构，当工作注射机构在运行过程中产生异常时，则利用备用注射机构完成后续操作，二者切换过程中无间隔，无需停止整个注射成型系统即可完成整个注射成型工序，不会产生整个注射成型工序的停产，提高整个注塑成型工序的加工效率，且通过主注射装置实现注射缸内进行大量液态流体的快速注射操作，通过辅注射装置实现注射缸内剩余所需少量液态流体的缓速注射操作，从而能有效降低注射缸内整体液态流体所需的注射时间，进一步提高注塑成型工序的加工效率。CN115742228ACN115742228A权利要求书1/1页1.一种用于注射成型流动控制的驱动方法，其特征在于：包括以下步骤：Step1：启动注射成型系统，注射成型系统包括多个注射机构以及注射成型控制系统，且多个注射机构分别接入注射成型控制系统，每个注射机构均包括两个结构相同的注射装置，且该两个注射装置中的一个为主注射装置，另一个为辅注射装置，且所有注射机构中，有一组注射机构为备用注射机构，剩余注射机构则为工作注射机构；Step2：打开一个工作注射机构的主注射装置的流量控制阀，对注射缸进行大量液态流体的快速注射操作；Step3：在大量液态流体的快速注射操作结束前，若是该主注射装置发生异常，则进入Step4，若是该主注射装置没有发生异常，则进入Step5；Step4：将此时主注射装置已经注射的液态流体的质量反馈到备用注射机构的主注射装置中，然后利用辅注射装置的主注射装置以相同的速度完成剩余的大量液态流体的快速注射，并关闭该工作注射机构的主注射装置的流量控制阀；Step5：关闭该工作注射机构的主注射装置的流量控制阀，并打开该工作注射机构的辅注射装置的流量控制阀，对注射缸进行少量液态流体的缓速注射操作，若是该辅注射装置发生异常，则进入Step6，若是该辅注射装置没有发生异常，则进入Step7；Step6：将此时辅注射装置已经注射的液态流体的质量反馈到备用注射机构的辅注射装置中，然后利用辅注射装置的辅注射装置以相同的速度完成剩余少量液态流体的缓速注射；Step7：关闭该工作注射机构的辅注射装置的流量控制阀，然后进行成型操作，该注射缸的注射成型流动控制结束；Step8：重复Step2~7，利用不同的工作注射机构完成下一个注射缸的注射成型流动控制的操作；Step9：直至完成所有的注射缸的注射成型流动控制的操作，流动控制驱动结束，关闭本注射成型系统。2.根据权利要求1的一种用于注射成型流动控制的驱动方法，其特征在于：Step1中在启动注射成型系统后，会进行装个注射成型系统的系统自检，自检完成后方可进行后续操作。3.根据权利要求1的一种用于注射成型流动控制的驱动方法，其特征在于：多个工作注射机构的驱动方法均相同。4.根据权利要求1的一种用于注射成型流动控制的驱动方法，其特征在于：Step2中的大量液态流体的质量为注射缸内容量的85~95%，Step5中少量液态流体的质量为注射缸内容量的5~15%，且快速注射速度为缓速注射速度的5~9倍。2CN115742228A说明书1/5页一种用于注射成型流动控制的驱动方法技术领域[0001]本发明涉及注塑成型技术领域，尤其涉及一种用于注射成型流动控制的驱动方法。背景技术[0002]在注射成型中，为了使注射成型的成型品具有功能性、外观性从而提高附加值，使用了用于制造组合多个构成部件、材料而成的成型品的方法。在这样的注射成型方法中，为了完成一个成型品，有时利用多个注射装置，通过各个注射装置进行注射成型。[0003]现有专利CN201510671771.8提供注射成型系统，通过多个注射装置按顺序进行注射成型从而完成成型品，数据取得部从各个注射装置取得运转数据、注射成型次数的计数值、注射装置的识别信息，注射成型次数设定部在上述注射成型系统开始成型时，将存储在各个注射装置的注射成型次数存储部中的上述注射成型次数的计数值设定为相同数。[0004]但是上述专利仍存在以下缺陷：上述注射成型系
