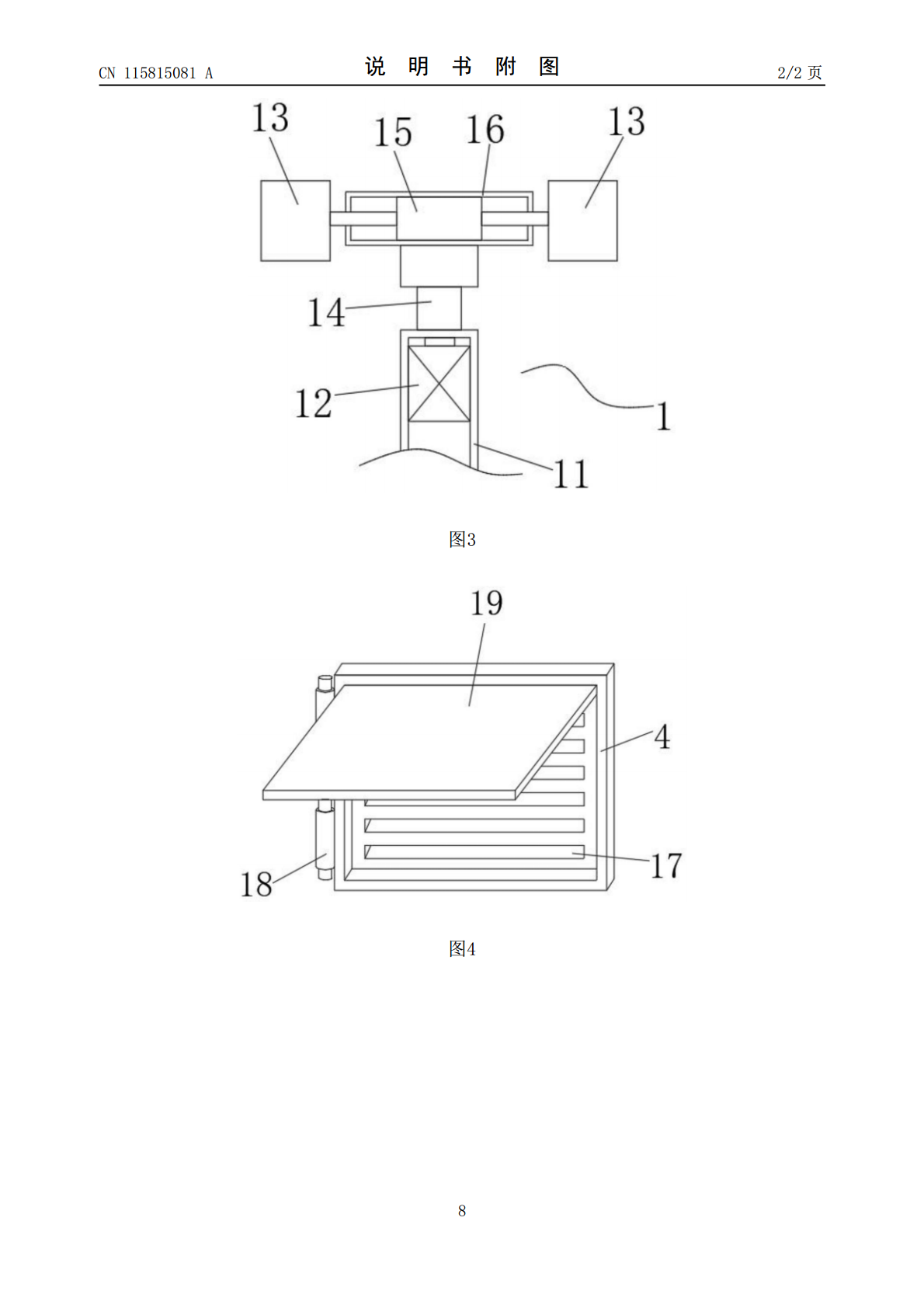

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115815081A(43)申请公布日2023.03.21(21)申请号202211222048.8(22)申请日2022.10.08(71)申请人安徽柳溪智能装备有限公司地址246000安徽省安庆市宿松经济开发区宏业路18号(72)发明人姚方兴贺忠涛陈晓日熊立斌(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160专利代理师朱明里(51)Int.Cl.B05D3/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称轮毂涂装线圆管式辐射固化炉(57)摘要本发明公开轮毂涂装线圆管式辐射固化炉，包括箱体外壳和安装件，所述安装件活动安装在箱体外壳的内侧，且安装件的数量为四组，所述箱体外壳的内侧设有配合安装件使用的十字分隔板，所述箱体外壳的内表面位于安装件的两侧均固定安装有加热管，所述安装件的后端设有第一推杆，四组第一推杆的尾部之间通过工字架对接固定，所述安装件包括第一套杆和第二套杆，所述第二套杆活动安装在第一套杆的一端，所述第二套杆的两端均活动安装有用来对接轮毂的旋转卡套，通过设置安装件，配合第一电机和第二电机的使用，使得该轮毂涂装线圆管式辐射固化炉具有多角度旋转调节结构，令轮毂表面受热更加均匀，提升其涂装固化效果。CN115815081ACN115815081A权利要求书1/1页1.轮毂涂装线圆管式辐射固化炉，其特征在于，包括箱体外壳(5)和安装件(1)，所述安装件(1)活动安装在箱体外壳(5)的内侧，且安装件(1)的数量为四组，所述箱体外壳(5)的内侧设有配合安装件(1)使用的十字分隔板，所述箱体外壳(5)的内表面位于安装件(1)的两侧均固定安装有加热管(8)，所述安装件(1)的后端设有第一推杆(2)，四组第一推杆(2)的尾部之间通过工字架(10)对接固定，所述安装件(1)包括第一套杆(11)和第二套杆(16)，所述第二套杆(16)活动安装在第一套杆(11)的一端，所述第二套杆(16)的两端均活动安装有用来对接轮毂的旋转卡套(13)，所述箱体外壳(5)的上端外表面固定安装有排气扇(7)，所述箱体外壳(5)的前端活动安装有四组侧旋盖板(4)。2.根据权利要求1所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述侧旋盖板(4)的一侧设有对接转轴(18)，所述侧旋盖板(4)和箱体外壳(5)之间通过对接转轴(18)活动连接。3.根据权利要求2所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述侧旋盖板(4)的前端活动安装有旋转侧板(19)，所述侧旋盖板(4)的前端内侧设有若干组进气槽(17)。4.根据权利要求1所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述第一套杆(11)和第二套杆(16)均为圆柱体空心结构，所述第二套杆(16)的内部设有用来驱动旋转卡套(13)转动的第二电机(15)，所述第一套杆(11)的内部设有用来驱动第二套杆(16)转动的第一电机(12)，所述第一电机(12)的输出轴和第二套杆(16)之间通过对接转杆(14)对接。5.根据权利要求1所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述工字架(10)的后端外表面中部位置安装有第二推杆(9)，所述第二推杆(9)和第一推杆(2)均为电推杆。6.根据权利要求1所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述箱体外壳(5)的后端外表面固定安装有固定尾箱(6)，所述箱体外壳(5)的底部固定安装有固定底座(3)。7.根据权利要求1所述的轮毂涂装线圆管式辐射固化炉，其特征在于，所述工字架(10)的整体为工字型钢架结构，所述第二套杆(16)和第一套杆(11)的整体均为圆柱体空心结构。2CN115815081A说明书1/4页轮毂涂装线圆管式辐射固化炉技术领域[0001]本发明属于轮毂加工技术领域，更具体的是轮毂涂装线圆管式辐射固化炉。背景技术[0002]轮毂涂装线圆管式辐射固化炉，是一种使用在轮毂涂装加工过程中，对涂装后的轮毂进行电加热固化操作的一种装置，其利用加热管，通过电加热方式对轮毂表面的涂装材料进行固化操作。[0003]专利号CN106322987A的专利文件公开了一种自动型轮毂固化炉，包括固化炉外壳体，固化炉外壳体内活动设有轮毂传输带，轮毂传输带上面设有轮毂置放座，轮毂置放座上设有轮毂，固化炉外壳体内部设有固化炉内壳体，固化炉外壳体和固化炉内壳体之间形成热循环通道，固化炉内壳体内部通过隔板分隔成上固化腔体和下固化腔体，固化炉外壳体一侧设有热交换腔室，热交换腔室内设有加热管，其有益效果是，气流受热均匀，使得轮毂受热均匀，固化效果明显，整体结构简单，操作方便，投入成本低廉，工作效率高。[0004]上述装置在使用时存在一定的不足，轮毂固化炉一次性加热固化若干组轮毂，轮毂在固化炉内呈固定状
