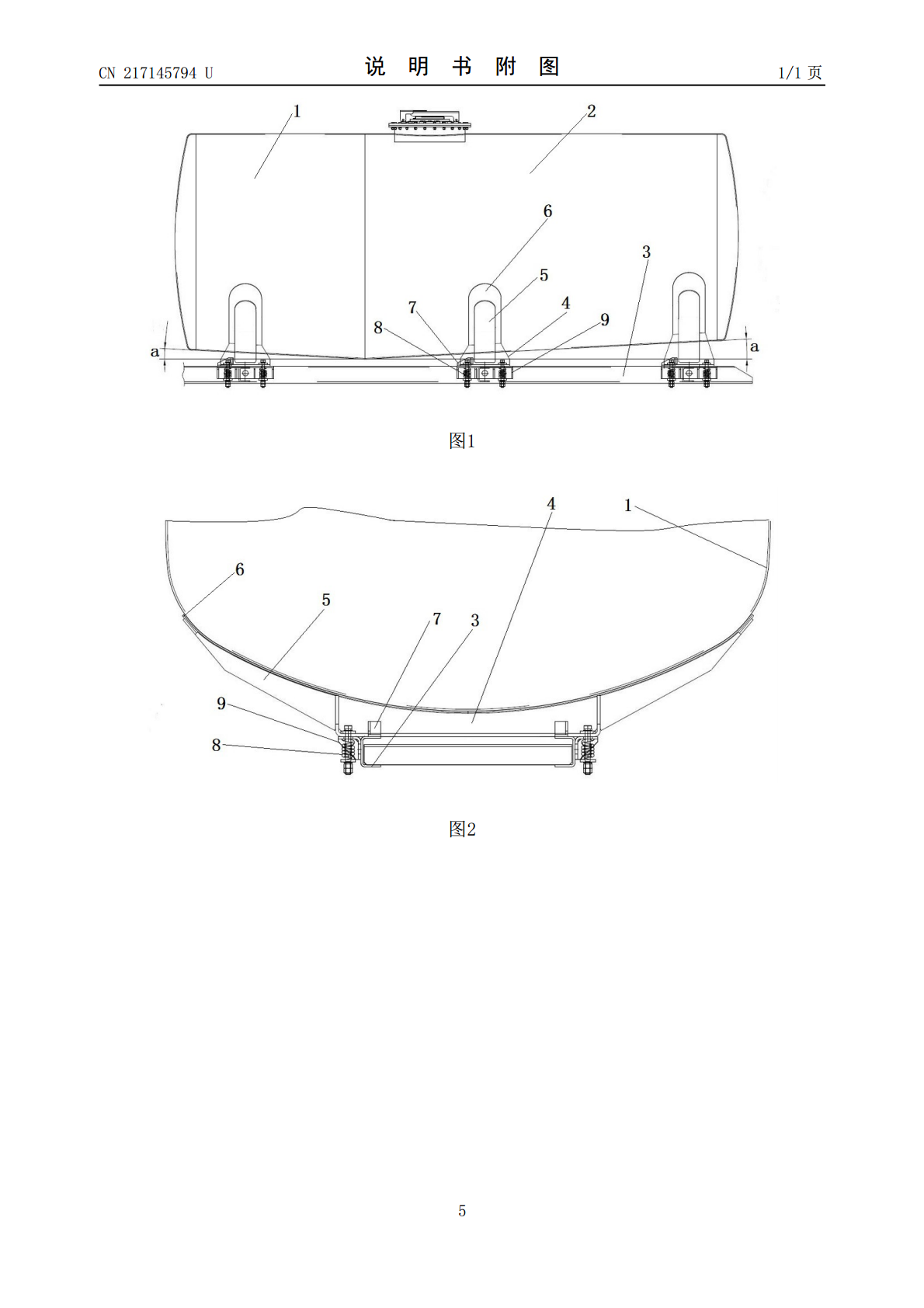

本实用新型公开了一种轻量化罐车结构,其组成包括副车架和安装在副车架上的罐体,罐体通过托架与副车架固定连接,托架包括底架和对称固定设置在底架两端的副支架,底架和副支架上固定焊接有弧形板,弧形板固定焊接在罐体的下表面,副车架的两侧对应于托架处固定焊接有固定架,底架通过螺栓与固定架固定连接。本实用新型舍弃了原有的副梁结构,减少了焊接的工作量,同时降低了整车的重量,利于车辆的轻量化。
