一种转向灯控制系统及其控制方法.pdf

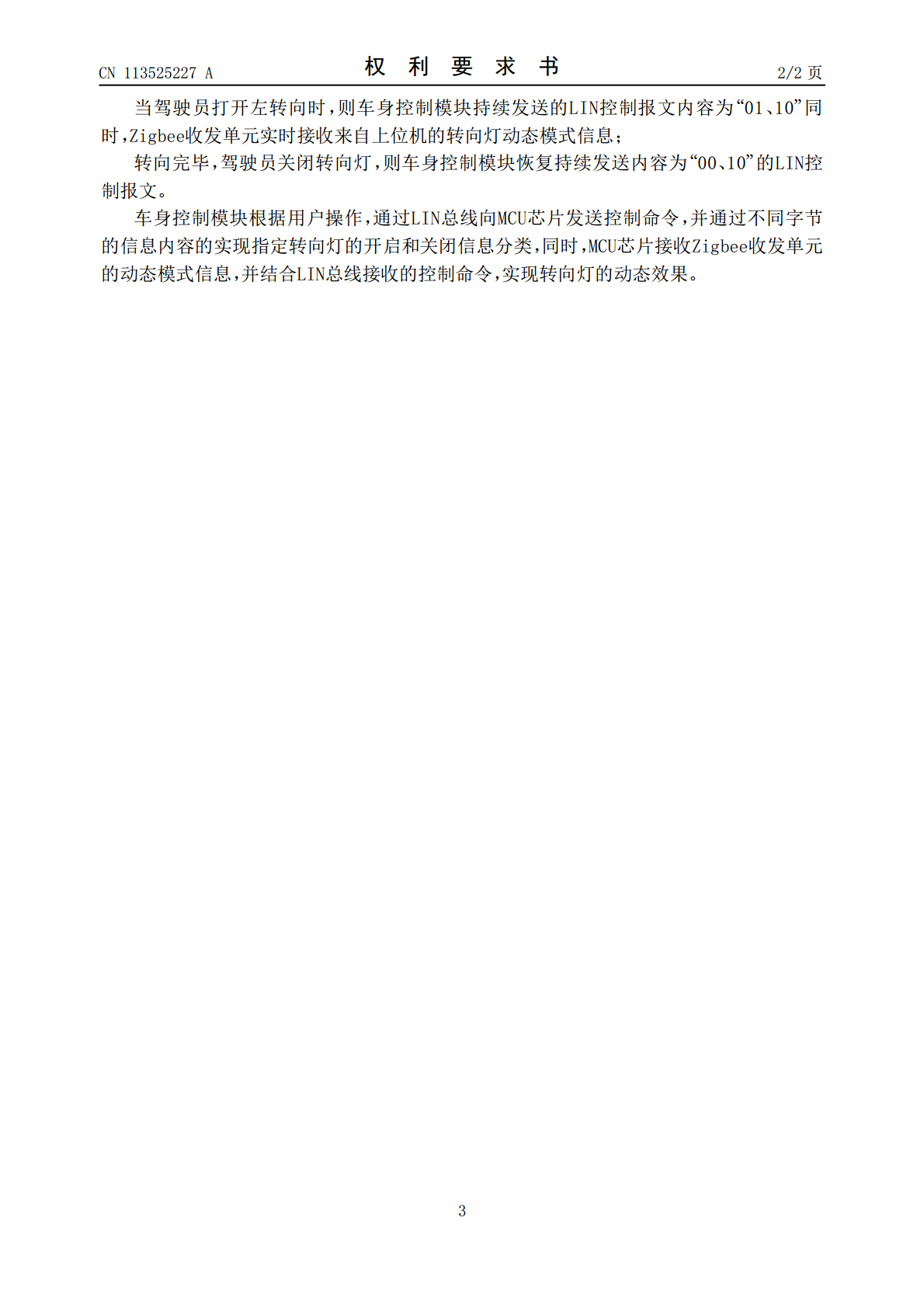

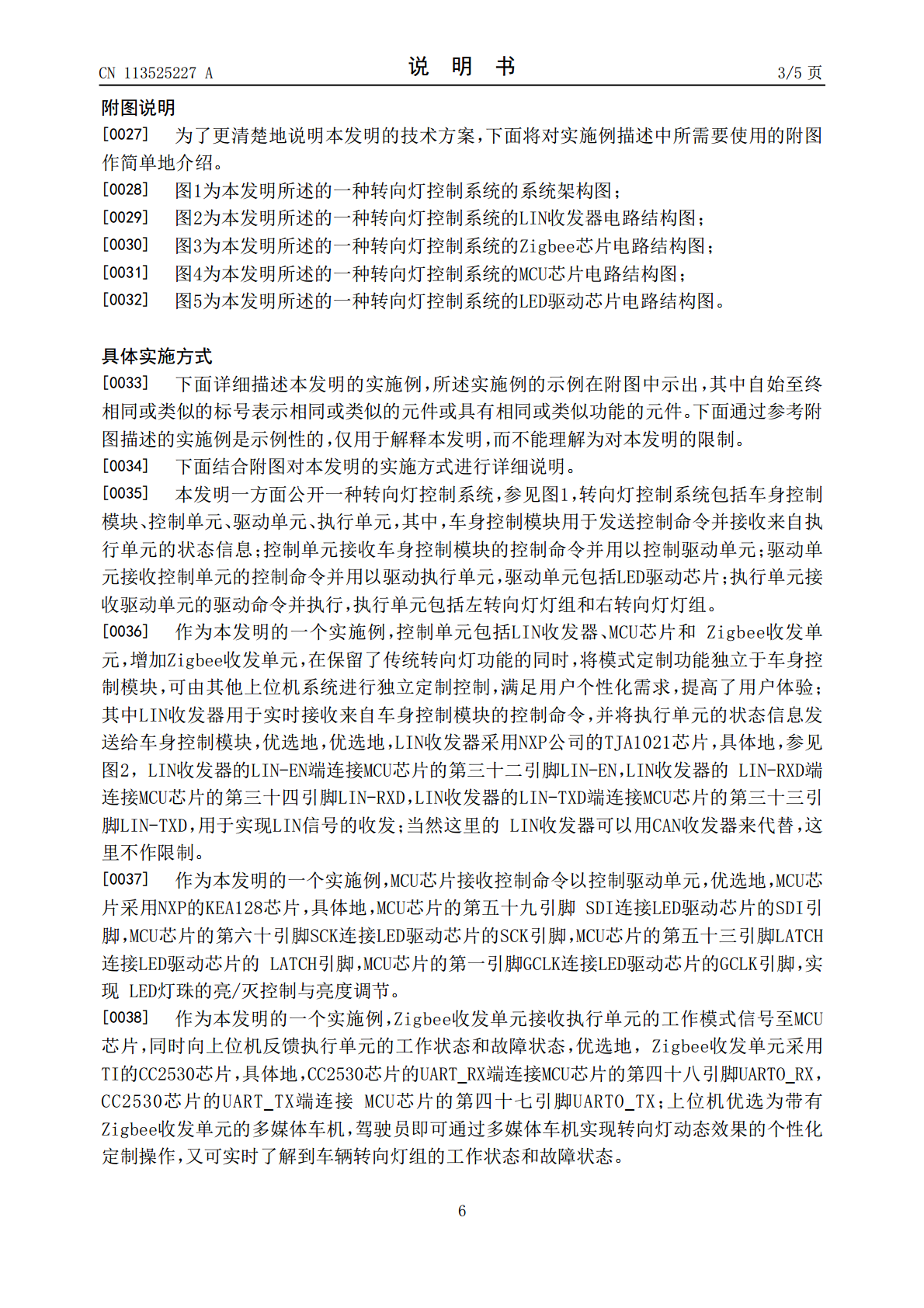

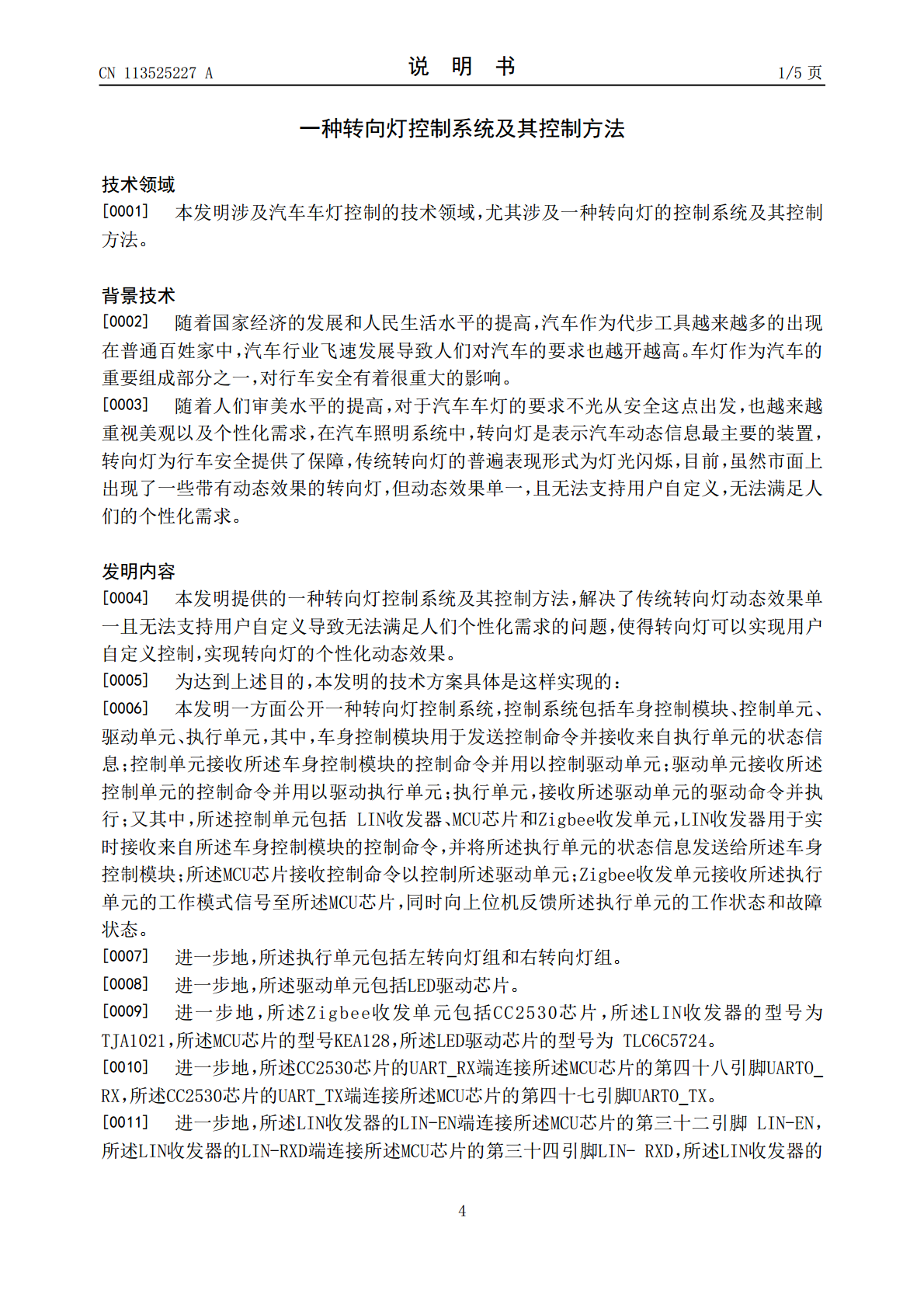

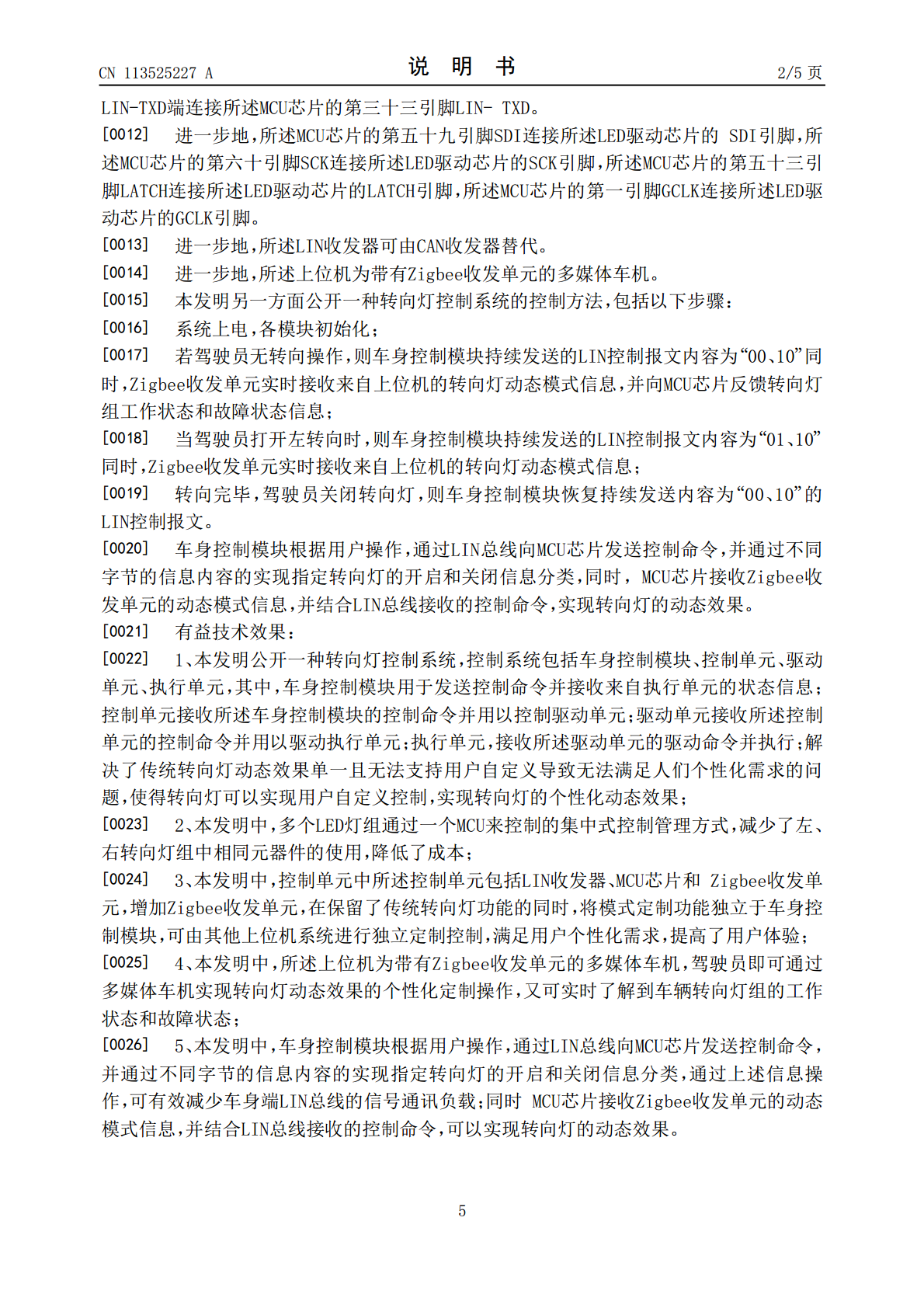

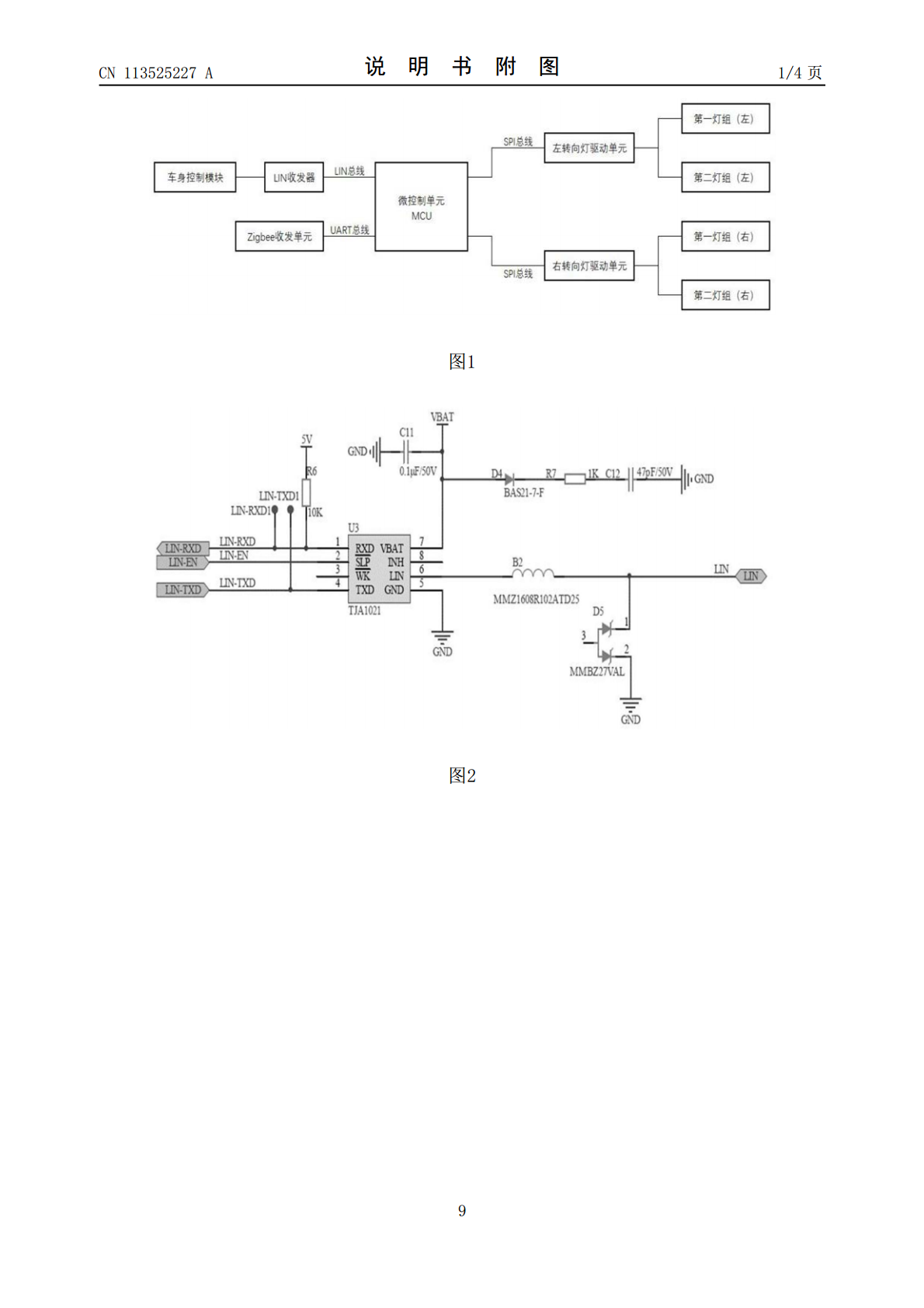

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113525227A(43)申请公布日2021.10.22(21)申请号202010310761.2(22)申请日2020.04.20(71)申请人常州星宇车灯股份有限公司地址213022江苏省常州市汉江路398号(72)发明人徐健任康成张立董锋格向芸(74)专利代理机构常州佰业腾飞专利代理事务所(普通合伙)32231代理人李珍(51)Int.Cl.B60Q1/34(2006.01)H05B45/10(2020.01)H05B45/30(2020.01)权利要求书2页说明书5页附图4页(54)发明名称一种转向灯控制系统及其控制方法(57)摘要本发明提供了一种转向灯控制系统，包括车身控制模块、控制单元、驱动单元、执行单元，车身控制模块用于发送控制命令并接收来自执行单元的状态信息；控制单元接收车身控制模块的控制命令并用以控制驱动单元；驱动单元接收控制单元的控制命令并用以驱动执行单元；执行单元接收驱动单元的驱动命令并执行；其中，控制单元包括LIN收发器用于实时接收来自车身控制模块的控制命令，并将执行单元的状态信息发送给车身控制模块；所述MCU芯片接收控制命令以控制所述驱动单元；Zigbee收发单元，接收执行单元的工作模式信号至所述MCU芯片，同时向上位机反馈执行单元的工作状态和故障状态，实现转向灯的个性化动态效果。CN113525227ACN113525227A权利要求书1/2页1.一种转向灯控制系统，其特征在于，包括：车身控制模块，用于发送控制命令并接收来自执行单元的状态信息；控制单元，接收所述车身控制模块的控制命令并用以控制驱动单元；驱动单元，接收所述控制单元的控制命令并用以驱动执行单元；执行单元，接收所述驱动单元的驱动命令并执行；其中，所述控制单元包括：LIN收发器，用于实时接收来自所述车身控制模块的控制命令，并将所述执行单元的状态信息发送给所述车身控制模块；MCU芯片，所述MCU芯片接收控制命令以控制所述驱动单元；Zigbee收发单元，接收所述执行单元的工作模式信号至所述MCU芯片，同时向上位机反馈所述执行单元的工作状态和故障状态。2.根据权利要求1所述的一种转向灯控制系统，其特征在于，所述执行单元包括左转向灯组和右转向灯组。3.根据权利要求1所述的一种转向灯控制系统，其特征在于，所述驱动单元包括LED驱动芯片。4.根据权利要求3所述的一种转向灯控制系统，其特征在于，所述Zigbee收发单元包括CC2530芯片，所述LIN收发器的型号为TJA1021，所述MCU芯片的型号KEA128，所述LED驱动芯片的型号为TLC6C5724。5.根据权利要求4所述的一种转向灯控制系统，其特征在于，所述CC2530芯片的UART_RX端连接所述MCU芯片的第四十八引脚UARTO_RX，所述CC2530芯片的UART_TX端连接所述MCU芯片的第四十七引脚UARTO_TX。6.根据权利要求4所述的一种转向灯控制系统，其特征在于，所述LIN收发器的LIN-EN端连接所述MCU芯片的第三十二引脚LIN-EN，所述LIN收发器的LIN-RXD端连接所述MCU芯片的第三十四引脚LIN-RXD，所述LIN收发器的LIN-TXD端连接所述MCU芯片的第三十三引脚LIN-TXD。7.根据权利要求4所述的一种转向灯控制系统，其特征在于，所述MCU芯片的第五十九引脚SDI连接所述LED驱动芯片的SDI引脚，所述MCU芯片的第六十引脚SCK连接所述LED驱动芯片的SCK引脚，所述MCU芯片的第五十三引脚LATCH连接所述LED驱动芯片的LATCH引脚，所述MCU芯片的第一引脚GCLK连接所述LED驱动芯片的GCLK引脚。8.根据权利要求1所述的一种转向灯控制系统，其特征在于，所述LIN收发器可由CAN收发器替代。9.根据权利要求1所述的一种转向灯控制系统，其特征在于，所述上位机为带有Zigbee收发单元的多媒体车机。10.根据权利要求1-9任一项所述的转向灯控制系统的控制方法，其特征在于，包括以下步骤：系统上电，各模块初始化；若驾驶员无转向操作，则车身控制模块持续发送的LIN控制报文内容为“00、10”同时，Zigbee收发单元实时接收来自上位机的转向灯动态模式信息，并向MCU芯片反馈转向灯组工作状态和故障状态信息；2CN113525227A权利要求书2/2页当驾驶员打开左转向时，则车身控制模块持续发送的LIN控制报文内容为“01、10”同时，Zigbee收发单元实时接收来自上位机的转向灯动态模式信息；转向完毕，驾驶员关闭转向灯，则车身控制模块恢复持续发送内容为“00、10”的LIN控制报文。车身控制模块根据用户操作，通过LIN总线向MCU芯片发送控制命令，并通过不同字节的信息内容的
