一种RS422总线收发验证板.pdf

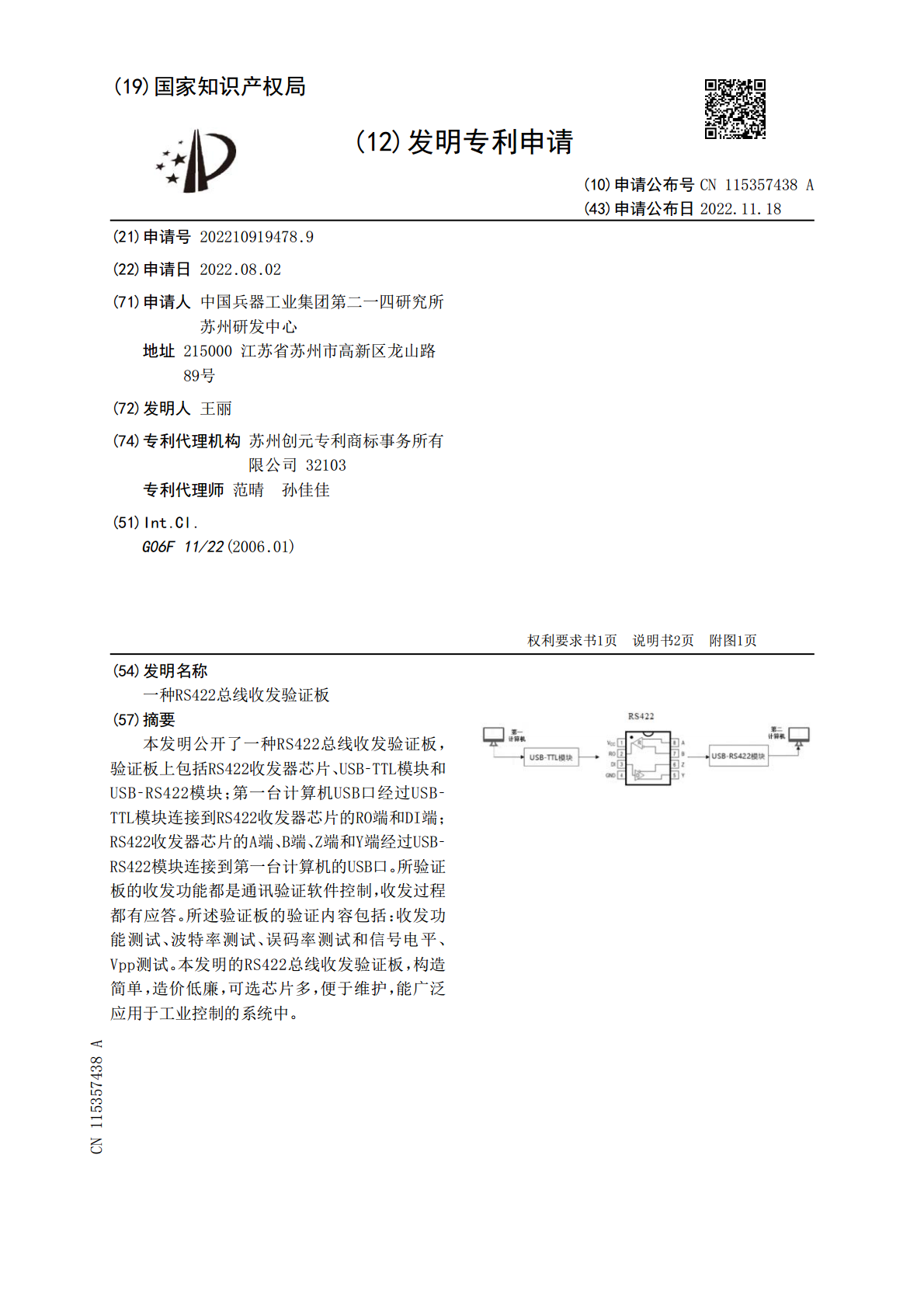

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115357438A(43)申请公布日2022.11.18(21)申请号202210919478.9(22)申请日2022.08.02(71)申请人中国兵器工业集团第二一四研究所苏州研发中心地址215000江苏省苏州市高新区龙山路89号(72)发明人王丽(74)专利代理机构苏州创元专利商标事务所有限公司32103专利代理师范晴孙佳佳(51)Int.Cl.G06F11/22(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种RS422总线收发验证板(57)摘要本发明公开了一种RS422总线收发验证板，验证板上包括RS422收发器芯片、USB‑TTL模块和USB‑RS422模块；第一台计算机USB口经过USB‑TTL模块连接到RS422收发器芯片的RO端和DI端；RS422收发器芯片的A端、B端、Z端和Y端经过USB‑RS422模块连接到第一台计算机的USB口。所验证板的收发功能都是通讯验证软件控制，收发过程都有应答。所述验证板的验证内容包括：收发功能测试、波特率测试、误码率测试和信号电平、Vpp测试。本发明的RS422总线收发验证板，构造简单，造价低廉，可选芯片多，便于维护，能广泛应用于工业控制的系统中。CN115357438ACN115357438A权利要求书1/1页1.一种RS422总线收发验证板，其特征在于，验证板上包括RS422收发器芯片、USB‑TTL模块和USB‑RS422模块；第一台计算机USB口经过USB‑TTL模块连接到RS422收发器芯片的RO端和DI端；RS422收发器芯片的A端、B端、Z端和Y端经过USB‑RS422模块连接到第一台计算机的USB口。2.根据权利要求1所述的RS422总线收发验证板，其特征在于，所验证板的收发功能都是通讯验证软件控制，收发过程都有应答。3.根据权利要求2所述的RS422总线收发验证板，其特征在于，所述验证板的验证内容包括：收发功能测试、波特率测试、误码率测试和信号电平、Vpp测试。4.根据权利要求3所述的RS422总线收发验证板，其特征在于，所述收发功能测试方法为：通过通讯验证软件发送9600、115200、512000波特率情况下，发送数据作为RS422收发器芯片的输入信号，经过RS422收发器芯片后看是否芯片输出是否是相应的信号，判断芯片的收发功能。5.根据权利要求3所述的RS422总线收发验证板，其特征在于，所述波特率测试方法为：通过通讯验证软件发送9600、115200、512000波特率情况下，发送过程中，检测通过芯片输出的信号，通讯验证软件分别检测验证芯片的输入和输出端，并通过对比软件进行数据对比统计数据传输准确率。6.根据权利要求3所述的RS422总线收发验证板，其特征在于，所述误码率测试方法为：通过通讯验证软件发送512000波特率情况下，发送数据流量大小为5M，通过通讯验证软件观测对比芯片输入信号和输出信号是否一致，判断芯片传输的误码率。7.根据权利要求3所述的RS422总线收发验证板，其特征在于，所述信号电平、Vpp测试方法为：采用示波器，分别观测验证板输入信号DI输出信号RO质量，根据示波器显示内容，记录信号的高低电平和峰峰值。2CN115357438A说明书1/2页一种RS422总线收发验证板技术领域[0001]本发明涉及电子电路测试领域，具体涉及一种RS422总线收发验证板。背景技术[0002]根据用户需求调研，板级关注波特率、误码率和通讯距离等，对RS422总线的重点功能和参数指标进行详细的验证，以及稳定性测试，现有技术中通常采用手动测试，有必要设计一种通用板级验证板。发明内容[0003]本发明目的是：提供一种RS422总线收发验证板，构造简单，造价低廉，可选芯片多，便于维护，能广泛应用于工业控制的系统中。[0004]本发明的技术方案是：一种RS422总线收发验证板，验证板上包括RS422收发器芯片、USB‑TTL模块和USB‑RS422模块；第一台计算机USB口经过USB‑TTL模块连接到RS422收发器芯片的RO端和DI端；RS422收发器芯片的A端、B端、Z端和Y端经过USB‑RS422模块连接到第一台计算机的USB口。[0005]优选的，所验证板的收发功能都是通讯验证软件控制，收发过程都有应答。[0006]优选的，所述验证板的验证内容包括：收发功能测试、波特率测试、误码率测试和信号电平、Vpp测试。[0007]优选的，所述收发功能测试方法为：通过通讯验证软件发送9600、115200、512000波特率情况下，发送数据作为RS422收发器芯片的输入信号，经过RS422收发器芯片后看是否芯片输出是否是相应的信号，判断芯片的收发功能。[0008]优选的，所述波特
