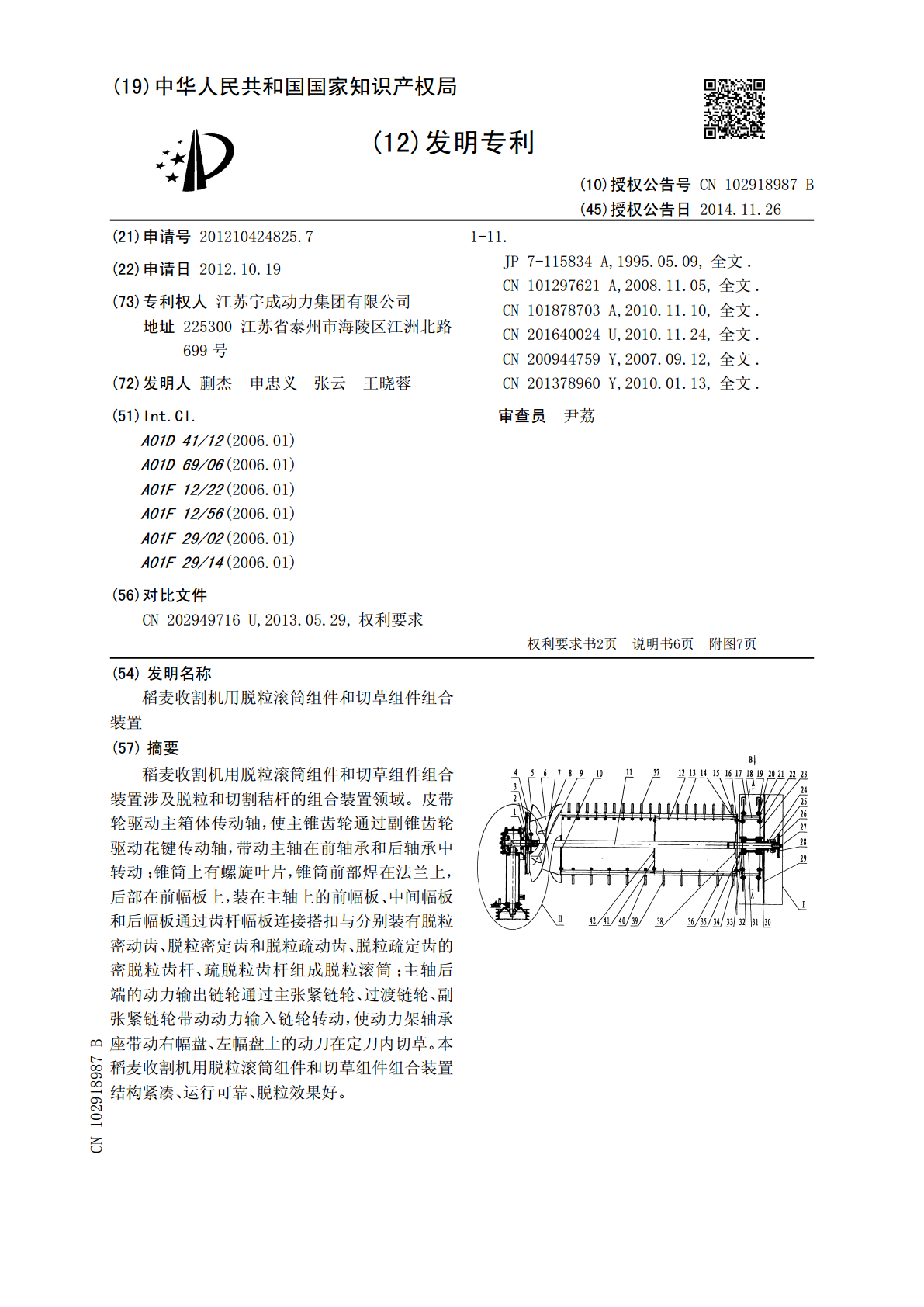

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102918987102918987B(45)授权公告日2014.11.26(21)申请号201210424825.71-11.JP7-115834A,1995.05.09,全文.(22)申请日2012.10.19CN101297621A,2008.11.05,全文.(73)专利权人江苏宇成动力集团有限公司CN101878703A,2010.11.10,全文.地址225300江苏省泰州市海陵区江洲北路CN201640024U,2010.11.24,全文.699号CN200944759Y,2007.09.12,全文.(72)发明人蒯杰申忠义张云王晓蓉CN201378960Y,2010.01.13,全文.(51)Int.Cl.审查员尹荔A01D41/12(2006.01)A01D69/06(2006.01)A01F12/22(2006.01)A01F12/56(2006.01)A01F29/02(2006.01)A01F29/14(2006.01)(56)对比文件CN202949716U,2013.05.29,权利要求权权利要求书2页利要求书2页说明书6页说明书6页附图7页附图7页(54)发明名称稻麦收割机用脱粒滚筒组件和切草组件组合装置(57)摘要稻麦收割机用脱粒滚筒组件和切草组件组合装置涉及脱粒和切割秸杆的组合装置领域。皮带轮驱动主箱体传动轴,使主锥齿轮通过副锥齿轮驱动花键传动轴,带动主轴在前轴承和后轴承中转动;锥筒上有螺旋叶片,锥筒前部焊在法兰上,后部在前幅板上,装在主轴上的前幅板、中间幅板和后幅板通过齿杆幅板连接搭扣与分别装有脱粒密动齿、脱粒密定齿和脱粒疏动齿、脱粒疏定齿的密脱粒齿杆、疏脱粒齿杆组成脱粒滚筒;主轴后端的动力输出链轮通过主张紧链轮、过渡链轮、副张紧链轮带动动力输入链轮转动,使动力架轴承座带动右幅盘、左幅盘上的动刀在定刀内切草。本稻麦收割机用脱粒滚筒组件和切草组件组合装置结构紧凑、运行可靠、脱粒效果好。CN102918987BCN102987BCN102918987B权利要求书1/2页1.稻麦收割机用脱粒滚筒组件和切草组件组合装置,由驱动主轴(11)的动力输入装置、脱粒滚筒组件和切草组件组成,其特征在于驱动主轴(11)的动力输入装置结构如下:张紧轮组件(58)通过张紧皮带与皮带轮(59)相连接,皮带轮(59)安装在齿轮箱主箱体(56)内的主箱体传动轴(57)一端,安装在主箱体传动轴(57)另一端的主锥齿轮(55)与安装在花键传动轴(53)前端的副锥齿轮(54)相啮合,花键传动轴(53)的花键轴端插入在前轴承内套(60)内,前轴承内套(60)与主轴(11)前端轴向焊接成一体,前轴承内套(60)安装在前轴承(2)内圈内,防缠板(3)内圈与前轴承(2)外圈的前轴承外套(61)焊接在一起,安装在前轴承内套(60)外的连接板(62)外端与法兰(4)内侧相连接,法兰(4)外侧与防缠板(3)外端相连接;脱粒滚筒组件结构如下:锥筒(6)前端与法兰(4)相连接,锥筒(6)后端与前幅板(10)相连接,螺旋叶片(5)焊接在锥筒(6)上;前幅板(10)、中间幅板(41)和后幅板(16)的内圈分别相间地穿装焊接在主轴(11)前部、中部和后部,前幅板(10)、中间幅板(41)和后幅板(16)的外圈边分别通过齿杆幅板连接搭扣(14)与相间配置的密脱粒齿杆(12)和疏脱粒齿杆(36)它们的前端、中部和后部焊接成一体,在密脱粒齿杆(12)上安装有脱粒密动齿(37)和脱粒密定齿(13),在疏脱粒齿杆(36)上安装有脱粒疏动齿(40)和脱粒疏定齿(39);切草组件结构如下:安装在主轴(11)后端的动力输出链轮(26)通过主链条(47)与主张紧链轮(48)、过渡链轮(49)的小链轮相连接,过渡链轮(49)的大链轮通过副链条(50)与副张紧链轮(51)、动力输入链轮(24)相连接,在过渡链轮(49)内的过渡链轮轴承(65)内圈内穿装的过渡链轮轴(64)的一端安装在收割机上箱体后板(29)中,安装在主轴(11)上的主轴轴套(30)外的动力输入链轮(24)左端通过右幅盘安装螺钉与右幅盘(23)内端及动力架轴承座(31)右侧连接在一起,动力架轴承座(31)左侧通过左幅盘安装螺钉(35)与左幅盘(63)内端及油封压板(34)连接在一起,在动力架轴承座(31)内左、右两侧的动刀架轴承(32)内圈内穿装有主轴(11),右侧油封(52)安装在右侧的动刀架轴承(32)和动力输入链轮(24)左端之间,左侧油封(33)安装在左侧的动刀架轴承(32)和油封压板(34)之间;分别焊接在动刀安装架(18)左、右两侧的动刀连接板(20)的下端通过动刀连接板幅盘连接螺钉(22)分别与左幅
