联合收割机以及排秆切割装置.pdf

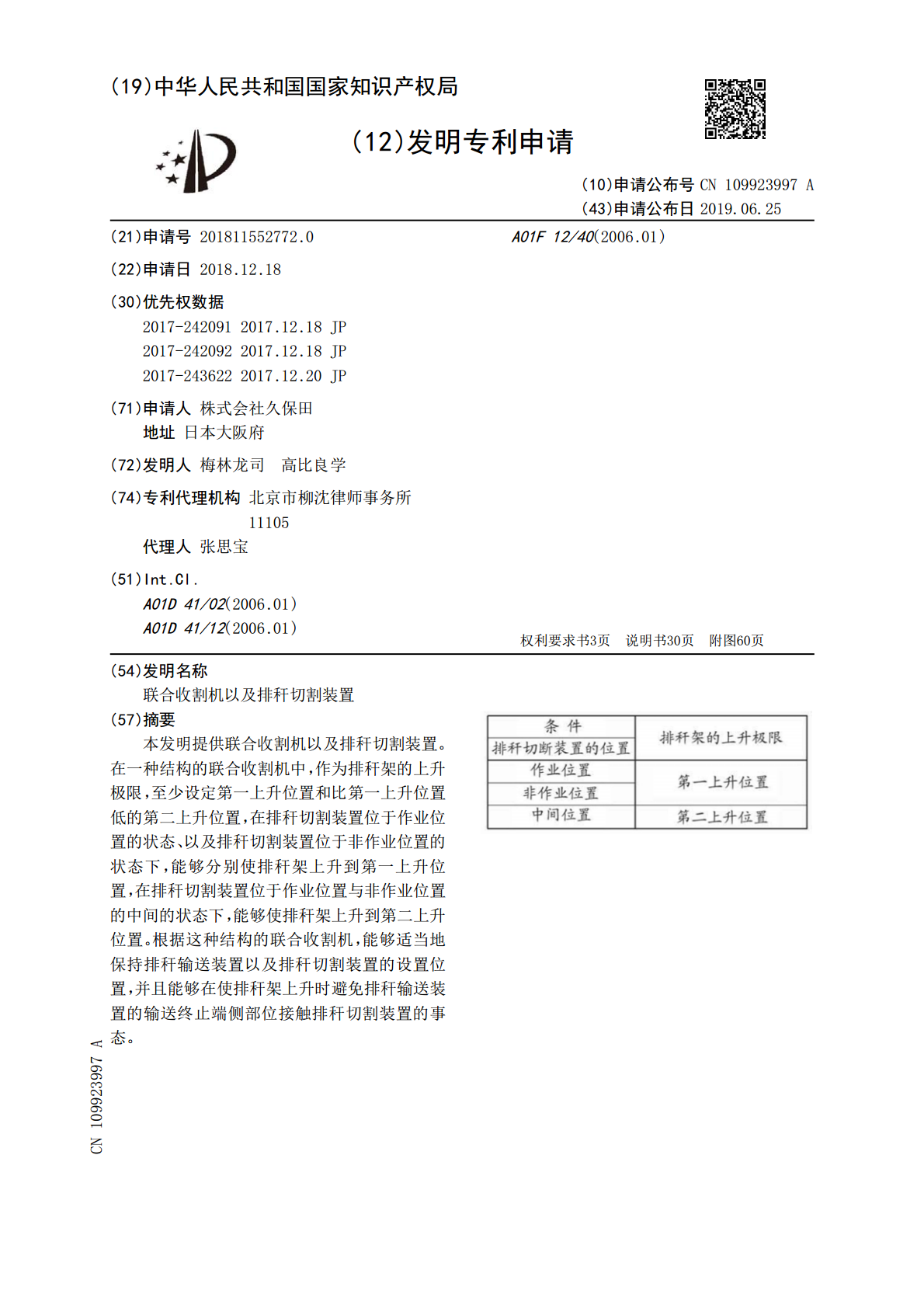

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109923997A(43)申请公布日2019.06.25(21)申请号201811552772.0A01F12/40(2006.01)(22)申请日2018.12.18(30)优先权数据2017-2420912017.12.18JP2017-2420922017.12.18JP2017-2436222017.12.20JP(71)申请人株式会社久保田地址日本大阪府(72)发明人梅林龙司高比良学(74)专利代理机构北京市柳沈律师事务所11105代理人张思宝(51)Int.Cl.A01D41/02(2006.01)A01D41/12(2006.01)权利要求书3页说明书30页附图60页(54)发明名称联合收割机以及排秆切割装置(57)摘要本发明提供联合收割机以及排秆切割装置。在一种结构的联合收割机中，作为排秆架的上升极限，至少设定第一上升位置和比第一上升位置低的第二上升位置，在排秆切割装置位于作业位置的状态、以及排秆切割装置位于非作业位置的状态下，能够分别使排秆架上升到第一上升位置，在排秆切割装置位于作业位置与非作业位置的中间的状态下，能够使排秆架上升到第二上升位置。根据这种结构的联合收割机，能够适当地保持排秆输送装置以及排秆切割装置的设置位置，并且能够在使排秆架上升时避免排秆输送装置的输送终止端侧部位接触排秆切割装置的事态。CN109923997ACN109923997A权利要求书1/3页1.一种联合收割机，具备：喂送链，其夹持输送割取谷秆；脱粒装置，其具有脱粒筒，对由所述喂送链输送的割取谷秆进行脱粒处理；排秆输送装置，其连设于所述脱粒装置的后侧，从所述喂送链接收脱粒处理后的秸秆并将该秸秆向后方夹持输送；排秆切割装置，其设于所述排秆输送装置的输送终止端侧部位的下方，对由所述排秆输送装置输送的秸秆进行切割处理；所述联合收割机的特征在于，所述排秆切割装置能够绕在左右一端部侧沿上下方向延伸的摆动轴心在位于所述排秆输送装置的输送终止端侧部位的下方的作业位置和离开所述排秆输送装置的输送终止端侧部位的下方的非作业位置之间摆动，所述联合收割机具备排秆架，所述排秆架将所述排秆输送装置以在俯视时越靠近所述排秆输送装置的输送终止端侧则越位于机体左右方向的一侧的倾斜状态支承，并且所述排秆架能够绕在机体左右方向的所述一侧沿机体前后方向延伸的摆动轴心进行上下摆动，作为所述排秆架的上升极限，至少设定第一上升位置和比所述第一上升位置低的第二上升位置，在所述排秆切割装置位于所述作业位置的状态、以及所述排秆切割装置位于所述非作业位置的状态下，能够分别使所述排秆架上升到所述第一上升位置，在所述排秆切割装置位于所述作业位置与所述非作业位置的中间的状态下，能够使所述排秆架上升到所述第二上升位置。2.根据权利要求1所述的联合收割机，其特征在于，所述第二上升位置是所述排秆输送装置的输送终止端侧部位不与所述排秆切割装置干涉的位置。3.根据权利要求1或2所述的联合收割机，其特征在于，所述第二上升位置是能够去除所述排秆输送装置的堵塞的位置。4.根据权利要求1至3中任一项所述的联合收割机，其特征在于，所述排秆切割装置具有：切割器，其切割秸秆；投入口，其位于所述切割器的上方，被投入秸秆；切换板，其能够在打开所述投入口的切割位置与关闭所述投入口的非切割位置之间切换；在所述排秆切割装置位于所述作业位置的状态下，在所述排秆架上升到所述第一上升位置以及所述第二上升位置中的任一位置的情况下，都不能将所述切换板在所述切割位置与所述非切割位置之间切换。5.根据权利要求1至4中任一项所述的联合收割机，其特征在于，所述排秆切割装置具有：切割器，其切割秸秆；投入口，其位于所述切割器的上方，被投入秸秆；切换板，其能够在打开所述投入口的切割位置与关闭所述投入口的非切割位置之间切2CN109923997A权利要求书2/3页换；在所述排秆切割装置位于所述非作业位置的状态下，在所述排秆架上升到所述第一上升位置以及所述第二上升位置中的任一位置的情况下，都能够将所述切换板在所述切割位置与所述非切割位置之间切换。6.根据权利要求1至5中任一项所述的联合收割机，其特征在于，在使所述排秆架上升到所述第一上升位置时，所述排秆架在所述第二上升位置暂时停止。7.一种联合收割机，具备：喂送链，其夹持输送割取谷秆；脱粒装置，其具有脱粒筒，对由所述喂送链输送的割取谷秆进行脱粒处理；排秆输送装置，其连设于所述脱粒装置的后侧，从所述喂送链接收脱粒处理后的秸秆并将该秸秆向后方夹持输送；排秆切割装置，其设于所述排秆输送装置的输送终止端侧部位的下方，对由所述排秆输送装置输送的秸秆进行切割处理；所述联合收割机的特征在于，所述排秆切割装置能够绕在左右一端部侧沿上下方向
