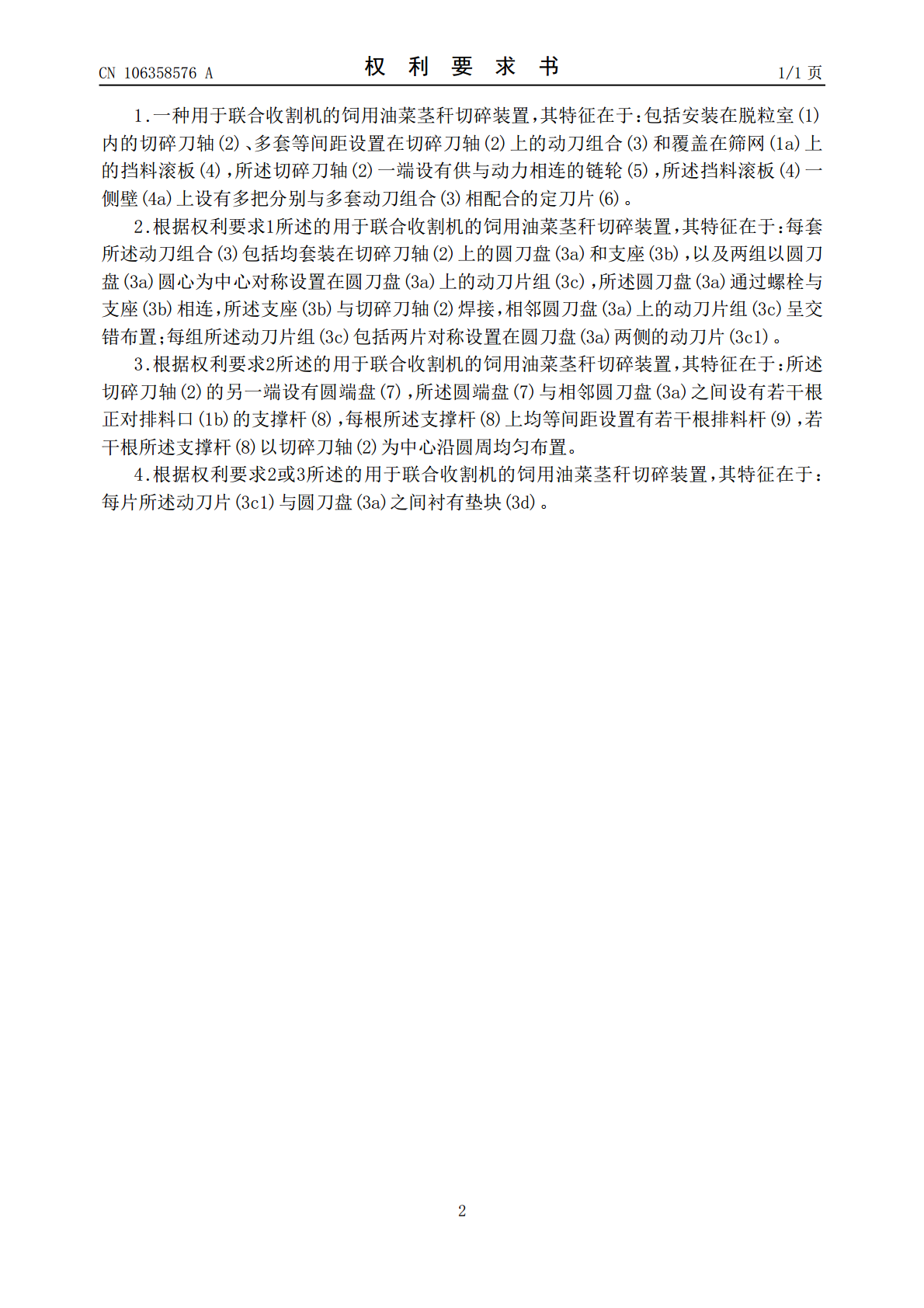

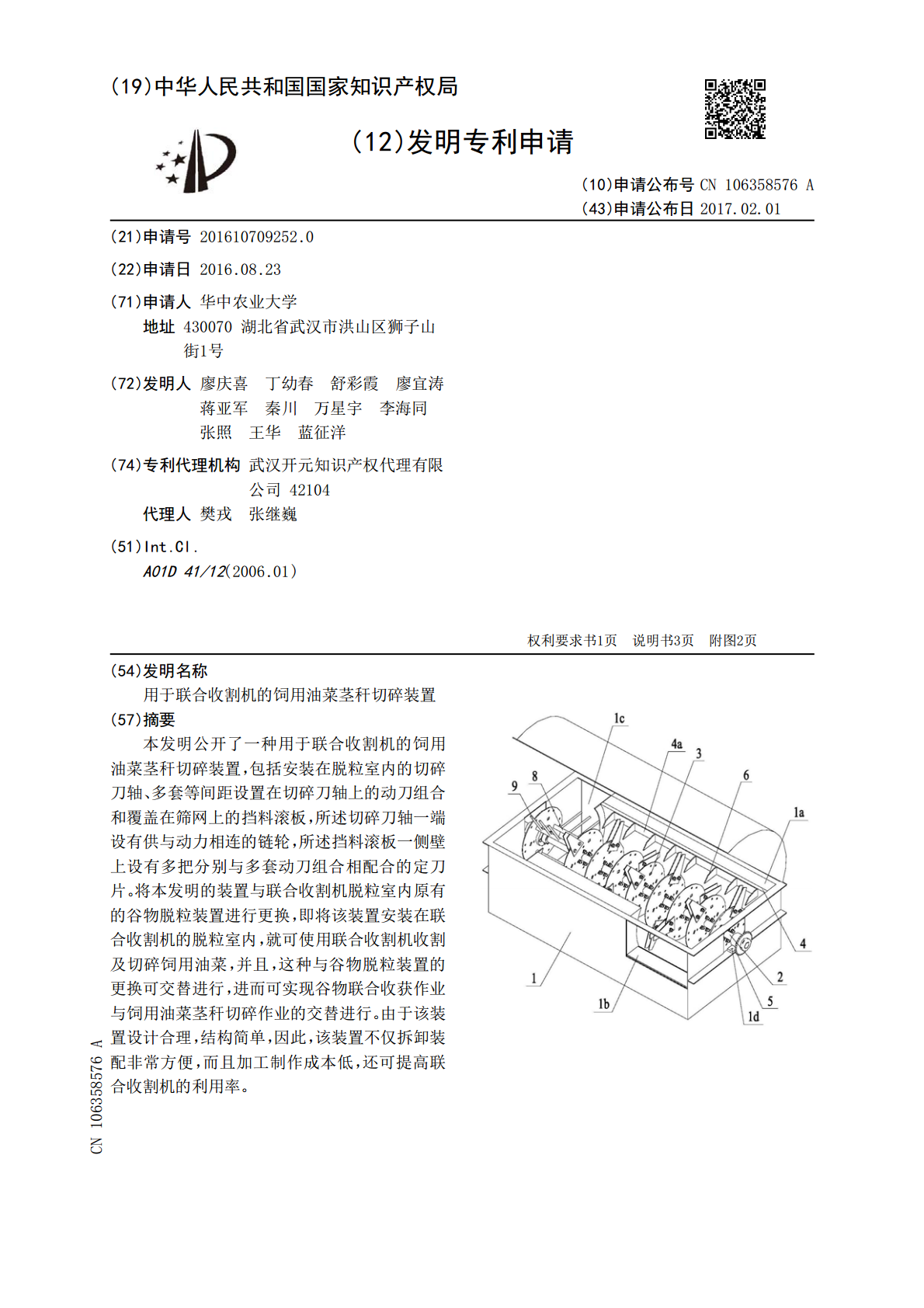

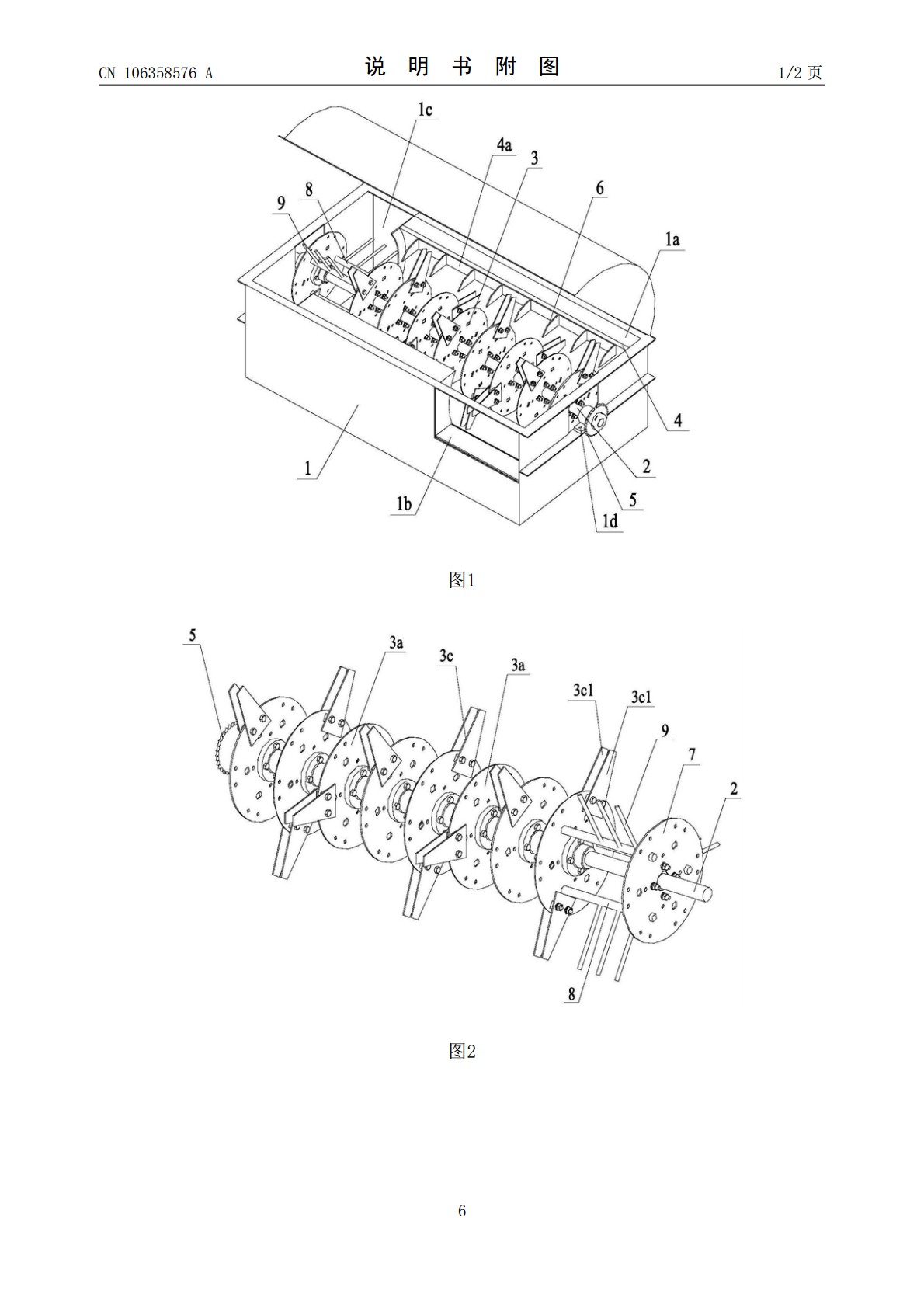

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106358576A(43)申请公布日2017.02.01(21)申请号201610709252.0(22)申请日2016.08.23(71)申请人华中农业大学地址430070湖北省武汉市洪山区狮子山街1号(72)发明人廖庆喜丁幼春舒彩霞廖宜涛蒋亚军秦川万星宇李海同张照王华蓝征洋(74)专利代理机构武汉开元知识产权代理有限公司42104代理人樊戎张继巍(51)Int.Cl.A01D41/12(2006.01)权利要求书1页说明书3页附图2页(54)发明名称用于联合收割机的饲用油菜茎秆切碎装置(57)摘要本发明公开了一种用于联合收割机的饲用油菜茎秆切碎装置，包括安装在脱粒室内的切碎刀轴、多套等间距设置在切碎刀轴上的动刀组合和覆盖在筛网上的挡料滚板，所述切碎刀轴一端设有供与动力相连的链轮，所述挡料滚板一侧壁上设有多把分别与多套动刀组合相配合的定刀片。将本发明的装置与联合收割机脱粒室内原有的谷物脱粒装置进行更换，即将该装置安装在联合收割机的脱粒室内，就可使用联合收割机收割及切碎饲用油菜，并且，这种与谷物脱粒装置的更换可交替进行，进而可实现谷物联合收获作业与饲用油菜茎秆切碎作业的交替进行。由于该装置设计合理，结构简单，因此，该装置不仅拆卸装配非常方便，而且加工制作成本低，还可提高联合收割机的利用率。CN106358576ACN106358576A权利要求书1/1页1.一种用于联合收割机的饲用油菜茎秆切碎装置，其特征在于：包括安装在脱粒室(1)内的切碎刀轴(2)、多套等间距设置在切碎刀轴(2)上的动刀组合(3)和覆盖在筛网(1a)上的挡料滚板(4)，所述切碎刀轴(2)一端设有供与动力相连的链轮(5)，所述挡料滚板(4)一侧壁(4a)上设有多把分别与多套动刀组合(3)相配合的定刀片(6)。2.根据权利要求1所述的用于联合收割机的饲用油菜茎秆切碎装置，其特征在于：每套所述动刀组合(3)包括均套装在切碎刀轴(2)上的圆刀盘(3a)和支座(3b)，以及两组以圆刀盘(3a)圆心为中心对称设置在圆刀盘(3a)上的动刀片组(3c)，所述圆刀盘(3a)通过螺栓与支座(3b)相连，所述支座(3b)与切碎刀轴(2)焊接，相邻圆刀盘(3a)上的动刀片组(3c)呈交错布置；每组所述动刀片组(3c)包括两片对称设置在圆刀盘(3a)两侧的动刀片(3c1)。3.根据权利要求2所述的用于联合收割机的饲用油菜茎秆切碎装置，其特征在于：所述切碎刀轴(2)的另一端设有圆端盘(7)，所述圆端盘(7)与相邻圆刀盘(3a)之间设有若干根正对排料口(1b)的支撑杆(8)，每根所述支撑杆(8)上均等间距设置有若干根排料杆(9)，若干根所述支撑杆(8)以切碎刀轴(2)为中心沿圆周均匀布置。4.根据权利要求2或3所述的用于联合收割机的饲用油菜茎秆切碎装置，其特征在于：每片所述动刀片(3c1)与圆刀盘(3a)之间衬有垫块(3d)。2CN106358576A说明书1/3页用于联合收割机的饲用油菜茎秆切碎装置技术领域[0001]本发明属于农业机械的配套装置，具体涉及一种用于联合收割机的饲用油菜茎秆切碎装置。背景技术[0002]油菜是我国的主要油料作物，其种植面积和总产量均居世界首位。油菜不仅仅是重要的油料作物，由于其生长快速、营养体产量高，其植株还可以用作青绿饲料、绿肥和青贮等。长江流域是我国冬季油菜作物的主产区，种植饲料油菜不仅有效拓宽了油菜的利用范围，更有利于缓解长江流域冬春季节草食牲畜缺乏青饲料的问题。目前没有专用的饲用油菜收获机，大多采用玉米等青饲料收获机收割及切碎饲用油菜。由于饲用油菜的植株含水量高，而青饲料收获机的排料口较小，田间作业时青饲料收获机的排料口极易被堵塞，因此，这种青饲料收获机不适用于机械化收割及切碎饲用油菜。联合收割机虽然是一种多功能多用途农机，并且被广泛用于收割及切碎各种农作物及植物，但由于其没有设置专门针对饲用油菜茎秆的切碎装置，因此，尚不能用于收割及切碎饲用油菜。发明内容[0003]本发明的目的是针对上述技术的不足，提供一种用于联合收割机的饲用油菜茎秆切碎装置，该装置能方便的安装在联合收割机上并一次性完成对饲用油菜的收割及切碎作业，实现机械化操作。[0004]为实现上述目的，本发明所设计的用于联合收割机的饲用油菜茎秆切碎装置，包括安装在脱粒室内的切碎刀轴、多套等间距设置在切碎刀轴上的动刀组合和覆盖在筛网上的挡料滚板，所述切碎刀轴一端设有供与动力相连的链轮，所述挡料滚板一侧壁上设有多把分别与多套动刀组合相配合的定刀片。[0005]进一步地，每套所述动刀组合包括均套装在切碎刀轴上的圆刀盘和支座，以及两组以圆刀盘圆心为中心对称设置在圆刀盘上的动刀片组，所述圆刀盘通过螺栓与支座相连，所述支座与
