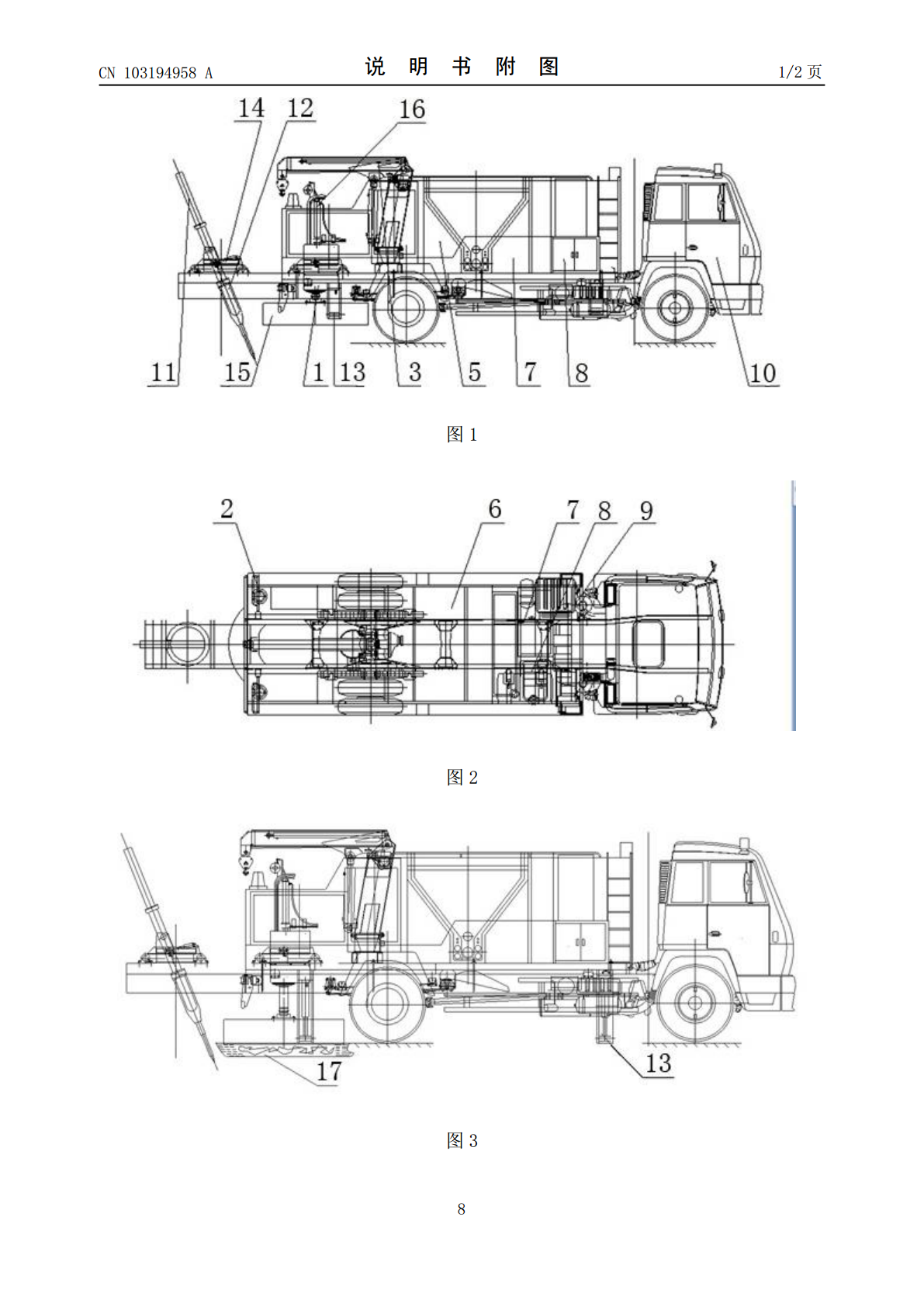

(19)中华人民共和国国家知识产权局*CN103194958A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103194958103194958A(43)申请公布日2013.07.10(21)申请号201310119153.3(22)申请日2013.04.08(71)申请人中国重型汽车集团唐山市宏远专用汽车有限公司地址063000河北省唐山市路南区唐胥路南侧108间(72)发明人高立基武文生毛福增(74)专利代理机构唐山顺诚专利事务所13106代理人于文顺(51)Int.Cl.E01C23/10(2006.01)E01C23/12(2006.01)E02D29/12(2006.01)权权利要求书2页利要求书2页说明书4页说明书4页附图2页附图2页(54)发明名称路面及井盖快速修补方法及修补车(57)摘要本发明涉及一种路面及井盖快速修补方法及修补车，属于公路及城市道路坑槽井盖病害维修技术领域。技术方案是：包含设置在装载底盘（10）和设置在装载底盘上的钻机（1）、起重机（3）、液压系统、乳化沥青箱（5）、沥青混凝土箱（6）、发电机（8）、振捣头进给油缸（11）、振捣头（12）、液压支腿（13）、冲击式振捣器及转盘（14）、空心钻头（15）、空心钻头进给油缸（16）。本发明集切割、振实、吊装、混合料拌合于一体，替代了人工的繁重劳动，降低维修养护成本，相对于现行路面坑槽维修、破损井盖养护规范，缩短了维修养护时间，缩短了交通封道时间，坑槽、破损井盖维修养护快，节约维修成本，施工质量得到保证。CN103194958ACN1039458ACN103194958A权利要求书1/2页1.一种路面及井盖快速修补车，其特征在于：包含设置在装载底盘（10）和设置在装载底盘上的钻机（1）、起重机（3）、液压系统、乳化沥青箱（5）、沥青混凝土箱（6）、发电机（8）、振捣头进给油缸（11）、振捣头（12）、液压支腿（13）、冲击式振捣器及转盘（14）、空心钻头（15）、空心钻头进给油缸（16）；钻机、冲击式振捣器及转盘、起重机相互匹配，便于施工，设置在装载底盘的后部，液压系统、乳化沥青箱、沥青混凝土箱、发电机设置在装载底盘的前部；钻头由空心钻头进给油缸、液压驱动马达、减速机、空心钻头组成，液压驱动马达匹配连接空心钻头进给油缸，减速机与空心钻头匹配连接；冲击式振捣器及转盘，包括转盘、振捣头、振捣头进给油缸和振捣杆，振捣头设置在振捣杆端部，振捣杆设置在转盘上，振捣头进给油缸匹配连接振捣杆；液压支腿为伸缩结构，设置在装载底盘的下面；液压系统分别与振捣头进给油缸、空心钻头进给油缸、液压支腿匹配连接，提供液压动力。2.根据权利要求1所述的路面及井盖快速修补车，其特征在于：在装载底盘上还设有控制箱（2），控制液压系统和起重机工作；所述的控制箱内设置可编程控制器PLC、电源、端子排和遥控接收器，遥控接收器与远程的遥控发射器相匹配，通过遥控发射器操作。3.根据权利要求1或2所述的路面及井盖快速修补车，其特征在于：所述的装载底盘上面还设有辅助工具箱（9），内放置手推振动压路机、铁锹、沥青桶、刷子；在装载底盘上面还设有外骨架（7），钻机、起重机、液压系统、乳化沥青箱、沥青混凝土箱、发电机、冲击式振捣器及转盘、辅助工具箱，均设置在外骨架内。4.一种路面及井盖快速修补方法，其特征在于使用权利要求1所限定的修补车进行，当路面出现坑槽需要修补时，步骤如下：①准备好施工中所需用材料，乳化沥青装入乳化沥青箱，沥青混凝土装入沥青混凝土箱；准备好施工中用的辅助工具，手推振动压路机、铁锹、沥青桶、刷子，装入辅助工具箱；②修补车行至施工地点，放置安全标志；③启动液压系统；启动发电机供电；④放下液压支腿，支撑起修补车；⑤根据坑槽大小，调整好空心钻头直径与之匹配，⑥驱动空心钻头旋转，通过空心钻头进给油缸进给，使钻头对坑槽的周边进行钻削，到达规定深度后，空心钻头进给油缸提起空心钻头，停止空心钻头旋转；⑦收起液压支腿，移动修补车，将冲击式振捣器及转盘的中心，与坑槽中心对齐，再放下液压支腿，重新支撑起修补车；⑧启动振捣头，开始振动；控制振捣头进给油缸进行进给，振松一处后，进振捣头进给油缸提取振捣头，旋转转盘，振捣头进给油缸再进给，振捣下一处，如此反复，使坑槽中的破损处振捣松动，然后提取振捣头，关闭振捣头的振动；⑨收起液压支腿，移动修补车，清理干净坑槽中的碎料，清扫干净坑槽周边灰尘，提取乳化沥青箱中的乳化沥青，用刷子对结合面刷涂乳化沥青，然后取沥青混凝土箱中的沥青混凝土填满坑槽；⑩用起重机吊取辅助工具箱中的手推振动压路机对摊铺好的沥青混凝土进行压实，压好后修补完毕；当井盖出现破损、塌陷需要修补时，步骤如下：①准备好施工中所需材料，沥青混凝土、乳化沥青、水泥、沙子、砖、水，准备好施工中用的
