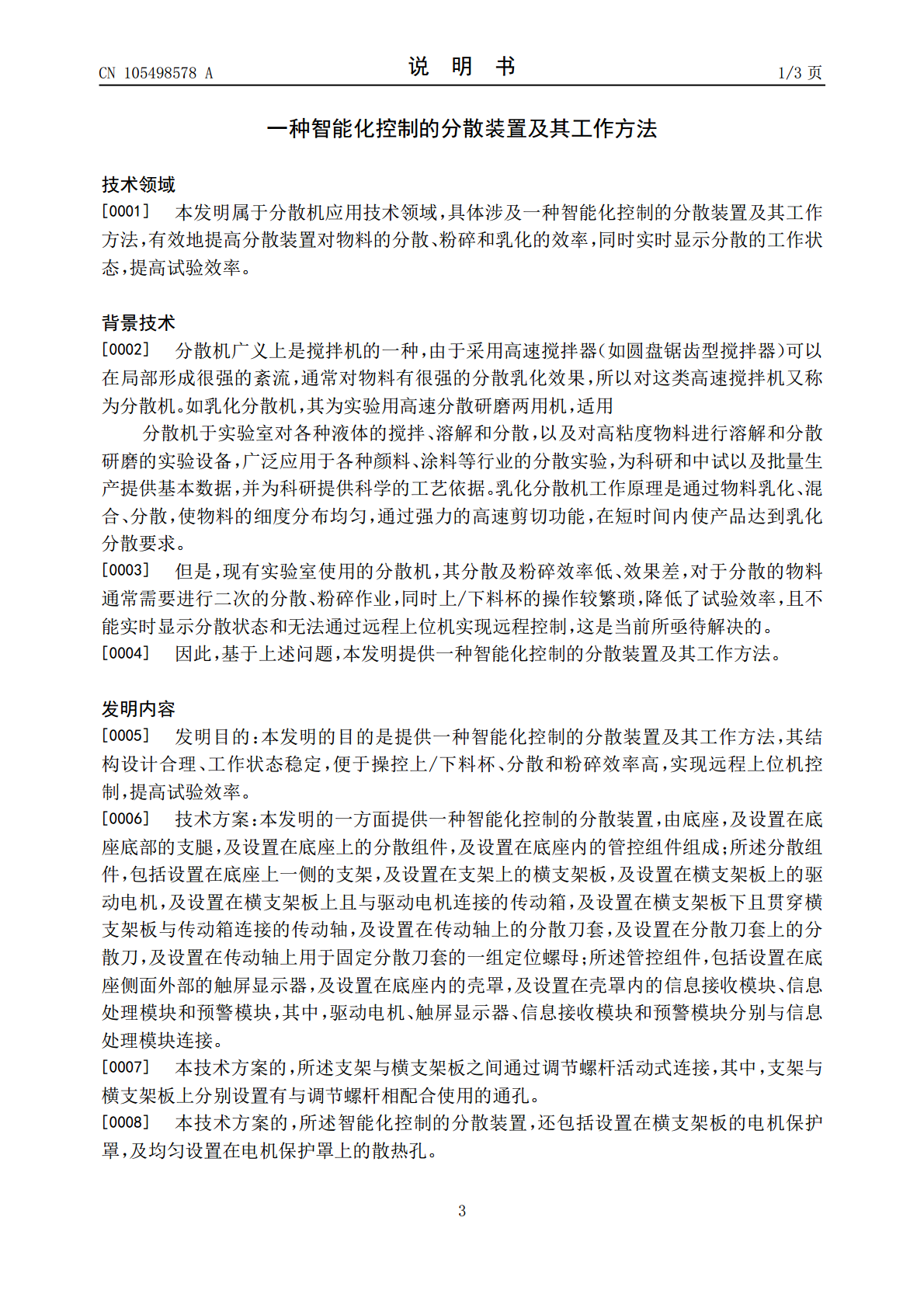

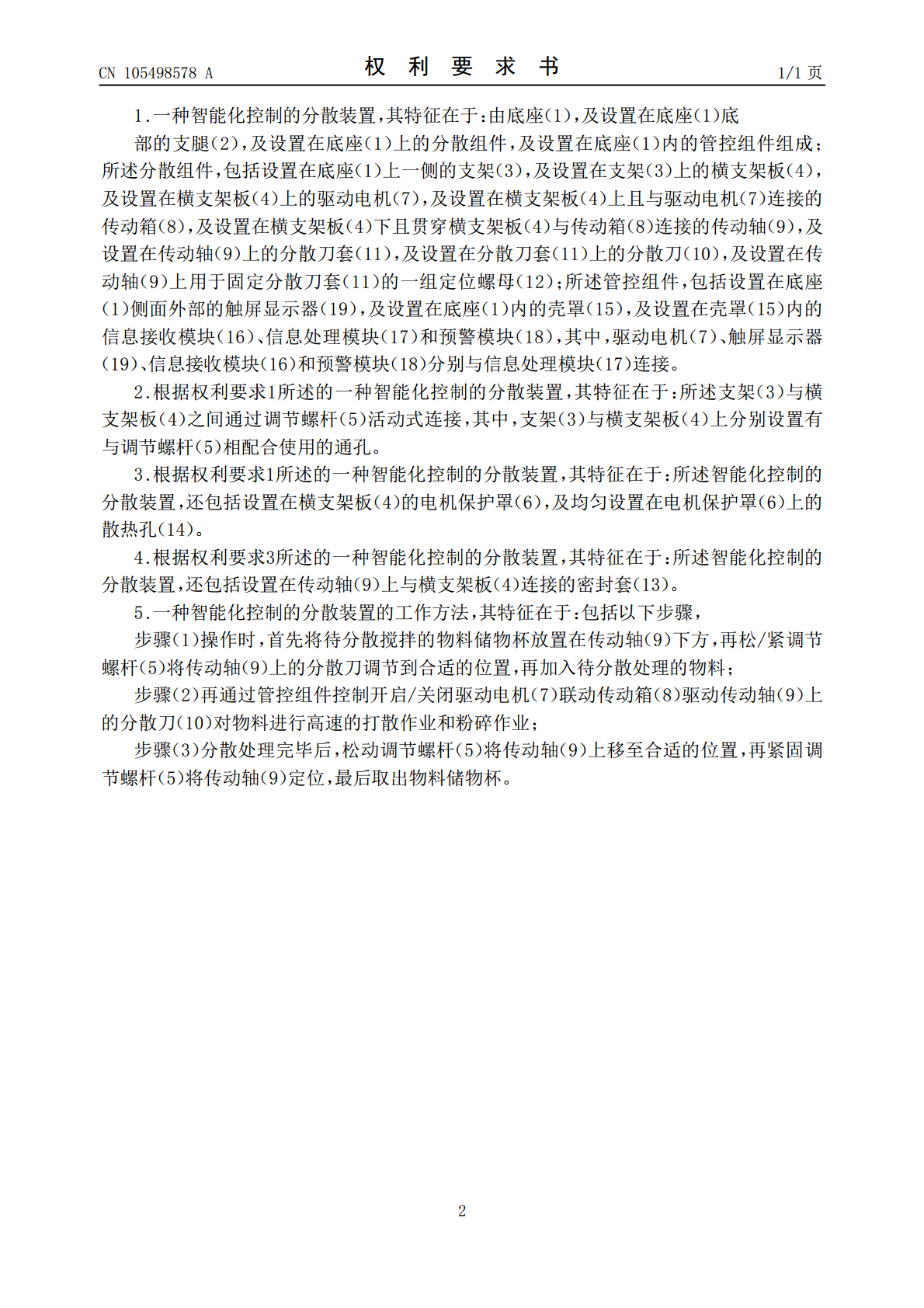

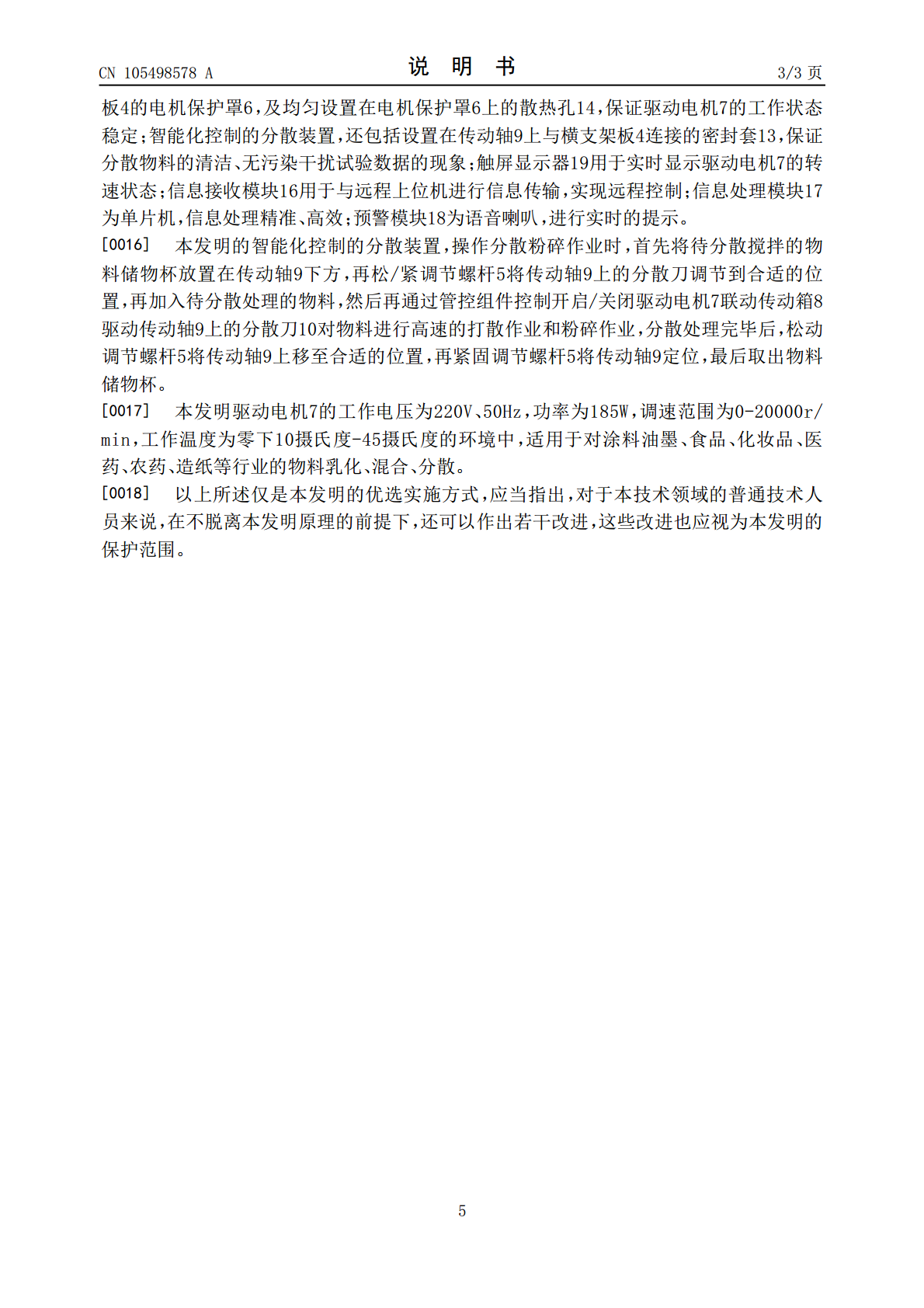

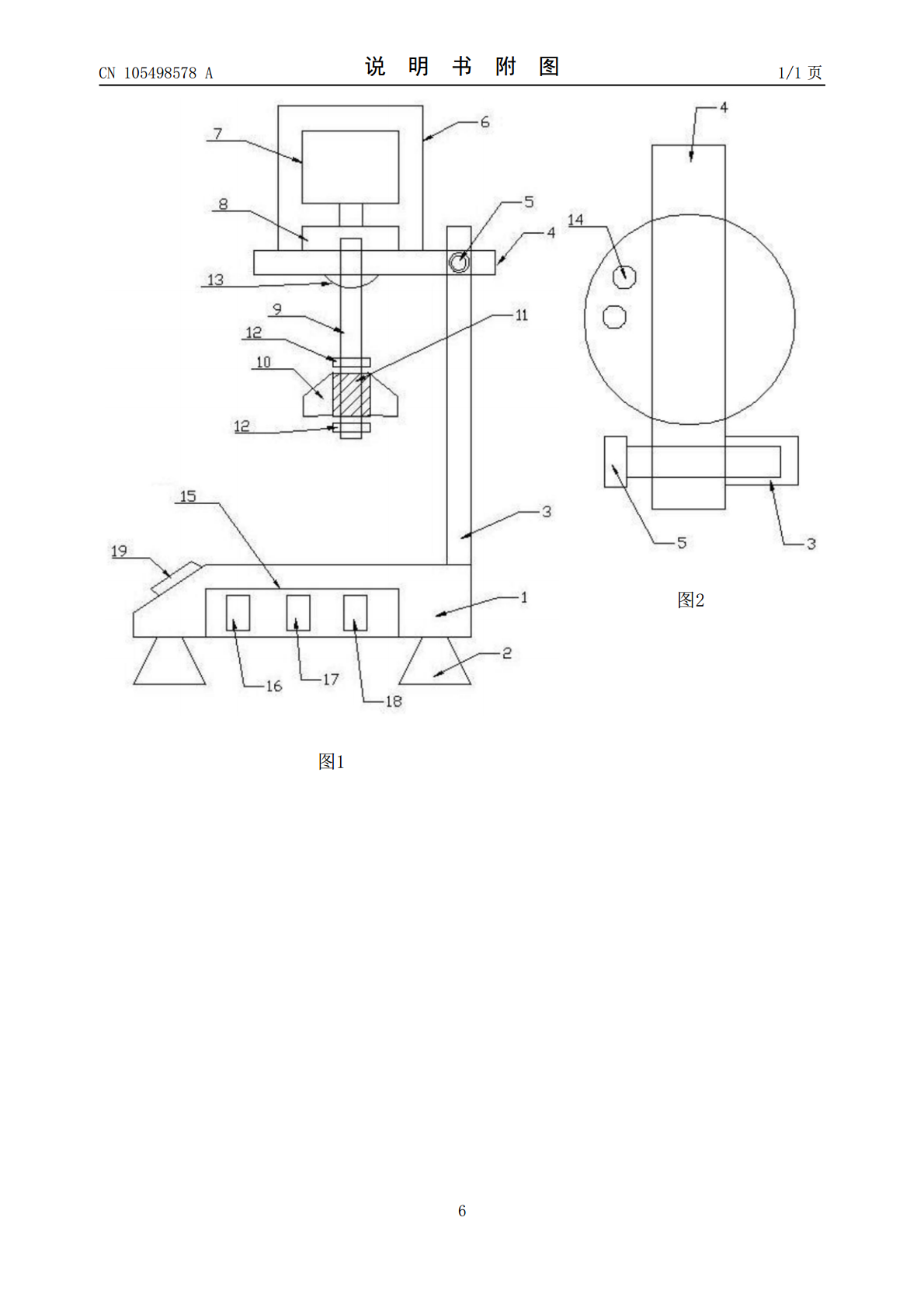

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105498578A(43)申请公布日2016.04.20(21)申请号201510989162.7(22)申请日2015.12.24(71)申请人太仓市微贯机电有限公司地址215400江苏省苏州市太仓市城厢镇县府西街72号(72)发明人林兰英(74)专利代理机构苏州市方略专利代理事务所(普通合伙)32267代理人马广旭(51)Int.Cl.B01F7/16(2006.01)B01F15/00(2006.01)B02C18/10(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种智能化控制的分散装置及其工作方法(57)摘要本发明属于分散机应用技术领域，具体公开了一种智能化控制的分散装置，由底座，及设置在底座底部的支腿，及设置在底座上的分散组件，及设置在底座内的管控组件组成。本发明的一种智能化控制的分散装置的有益效果在于：1、结构设计合理、工作状态稳定，便于操控、分散和粉碎效率高；2、利用调节螺杆控制横支架板的上/下，便于快速的上/下料杯，提高试验效率且控制过程安全；3、可拆卸式粉碎刀结构，便于检修、维护且可依据分散料的不同，更换不同的分散刀具，扩大分散装置的适用范围；4、可实时显示驱动电机的工作状态和分散完成后进行及时提示，同时可实现远程控制的目的。本发明设计合理，工作状态稳定，易推广。CN105498578ACN105498578A权利要求书1/1页1.一种智能化控制的分散装置，其特征在于：由底座（1），及设置在底座（1）底部的支腿（2），及设置在底座（1）上的分散组件，及设置在底座（1）内的管控组件组成；所述分散组件，包括设置在底座（1）上一侧的支架（3），及设置在支架（3）上的横支架板（4），及设置在横支架板（4）上的驱动电机（7），及设置在横支架板（4）上且与驱动电机（7）连接的传动箱（8），及设置在横支架板（4）下且贯穿横支架板（4）与传动箱（8）连接的传动轴（9），及设置在传动轴（9）上的分散刀套（11），及设置在分散刀套（11）上的分散刀（10），及设置在传动轴（9）上用于固定分散刀套（11）的一组定位螺母（12）；所述管控组件，包括设置在底座（1）侧面外部的触屏显示器（19），及设置在底座（1）内的壳罩（15），及设置在壳罩（15）内的信息接收模块（16）、信息处理模块（17）和预警模块（18），其中，驱动电机（7）、触屏显示器（19）、信息接收模块（16）和预警模块（18）分别与信息处理模块（17）连接。2.根据权利要求1所述的一种智能化控制的分散装置，其特征在于：所述支架（3）与横支架板（4）之间通过调节螺杆（5）活动式连接，其中，支架（3）与横支架板（4）上分别设置有与调节螺杆（5）相配合使用的通孔。3.根据权利要求1所述的一种智能化控制的分散装置，其特征在于：所述智能化控制的分散装置，还包括设置在横支架板（4）的电机保护罩（6），及均匀设置在电机保护罩（6）上的散热孔（14）。4.根据权利要求3所述的一种智能化控制的分散装置，其特征在于：所述智能化控制的分散装置，还包括设置在传动轴（9）上与横支架板（4）连接的密封套（13）。5.一种智能化控制的分散装置的工作方法，其特征在于：包括以下步骤，步骤（1）操作时，首先将待分散搅拌的物料储物杯放置在传动轴（9）下方，再松/紧调节螺杆（5）将传动轴（9）上的分散刀调节到合适的位置，再加入待分散处理的物料；步骤（2）再通过管控组件控制开启/关闭驱动电机（7）联动传动箱（8）驱动传动轴（9）上的分散刀（10）对物料进行高速的打散作业和粉碎作业；步骤（3）分散处理完毕后，松动调节螺杆（5）将传动轴（9）上移至合适的位置，再紧固调节螺杆（5）将传动轴（9）定位，最后取出物料储物杯。2CN105498578A说明书1/3页一种智能化控制的分散装置及其工作方法技术领域[0001]本发明属于分散机应用技术领域，具体涉及一种智能化控制的分散装置及其工作方法，有效地提高分散装置对物料的分散、粉碎和乳化的效率，同时实时显示分散的工作状态，提高试验效率。背景技术[0002]分散机广义上是搅拌机的一种，由于采用高速搅拌器（如圆盘锯齿型搅拌器）可以在局部形成很强的紊流，通常对物料有很强的分散乳化效果，所以对这类高速搅拌机又称为分散机。如乳化分散机，其为实验用高速分散研磨两用机，适用分散机于实验室对各种液体的搅拌、溶解和分散，以及对高粘度物料进行溶解和分散研磨的实验设备，广泛应用于各种颜料、涂料等行业的分散实验，为科研和中试以及批量生产提供基本数据，并为科研提供科学的工艺依据。乳化分散机工作原理是通过物料乳化、混合、分散，使物料的细度分布均匀，通过强力的高速剪切功能，在短时间内使产品达到乳化分散
