一种新型智能立体库托盘.pdf

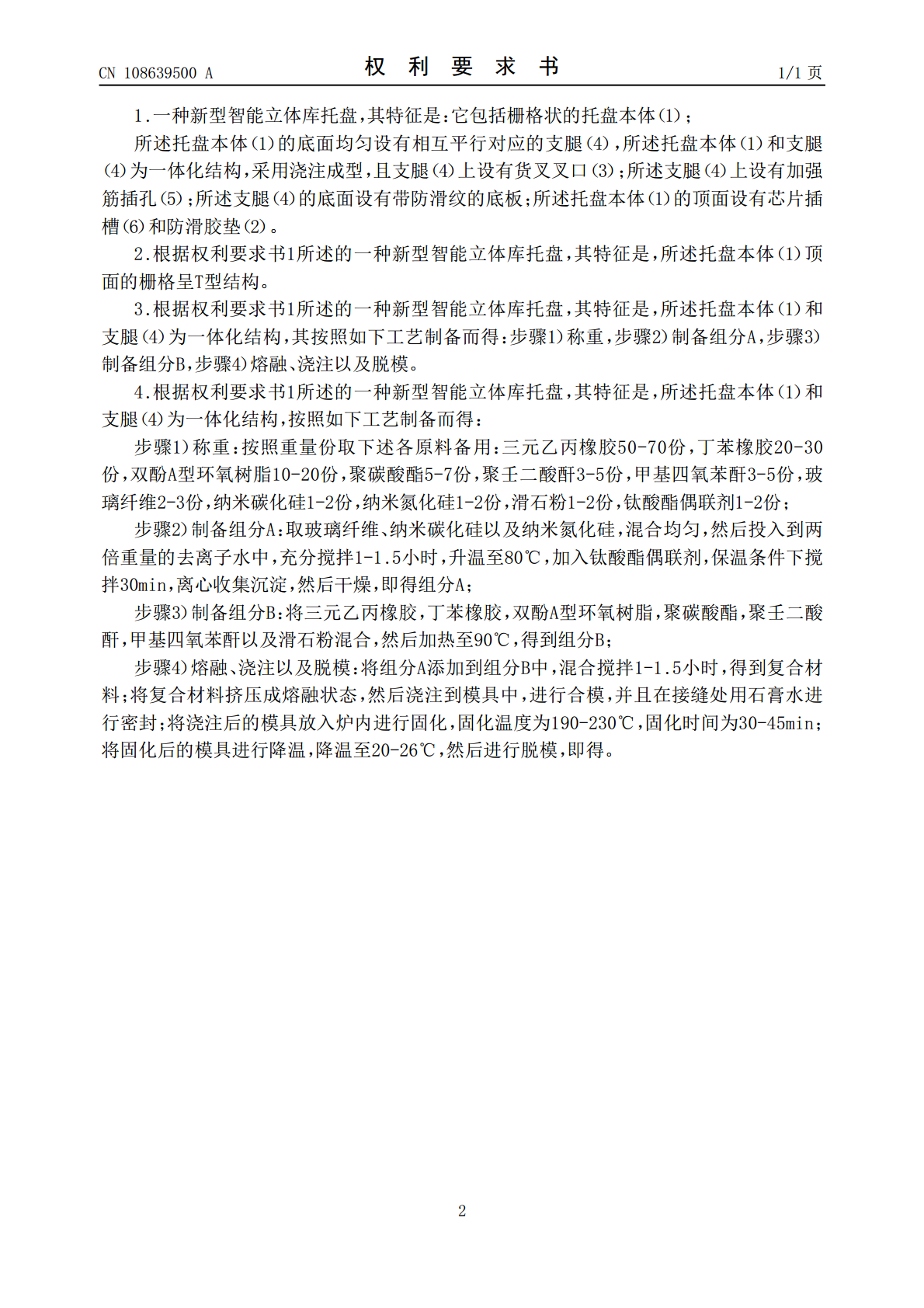

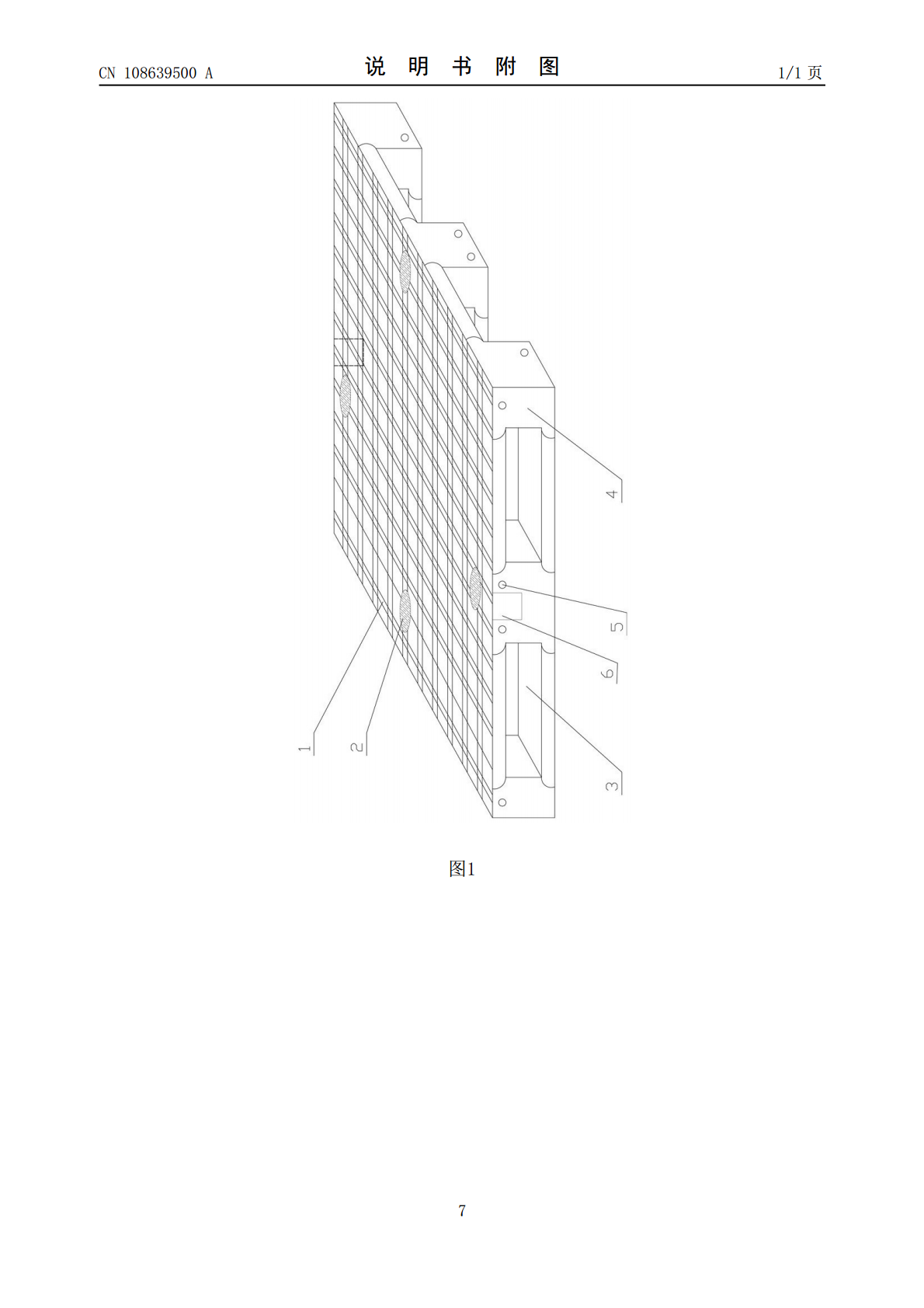

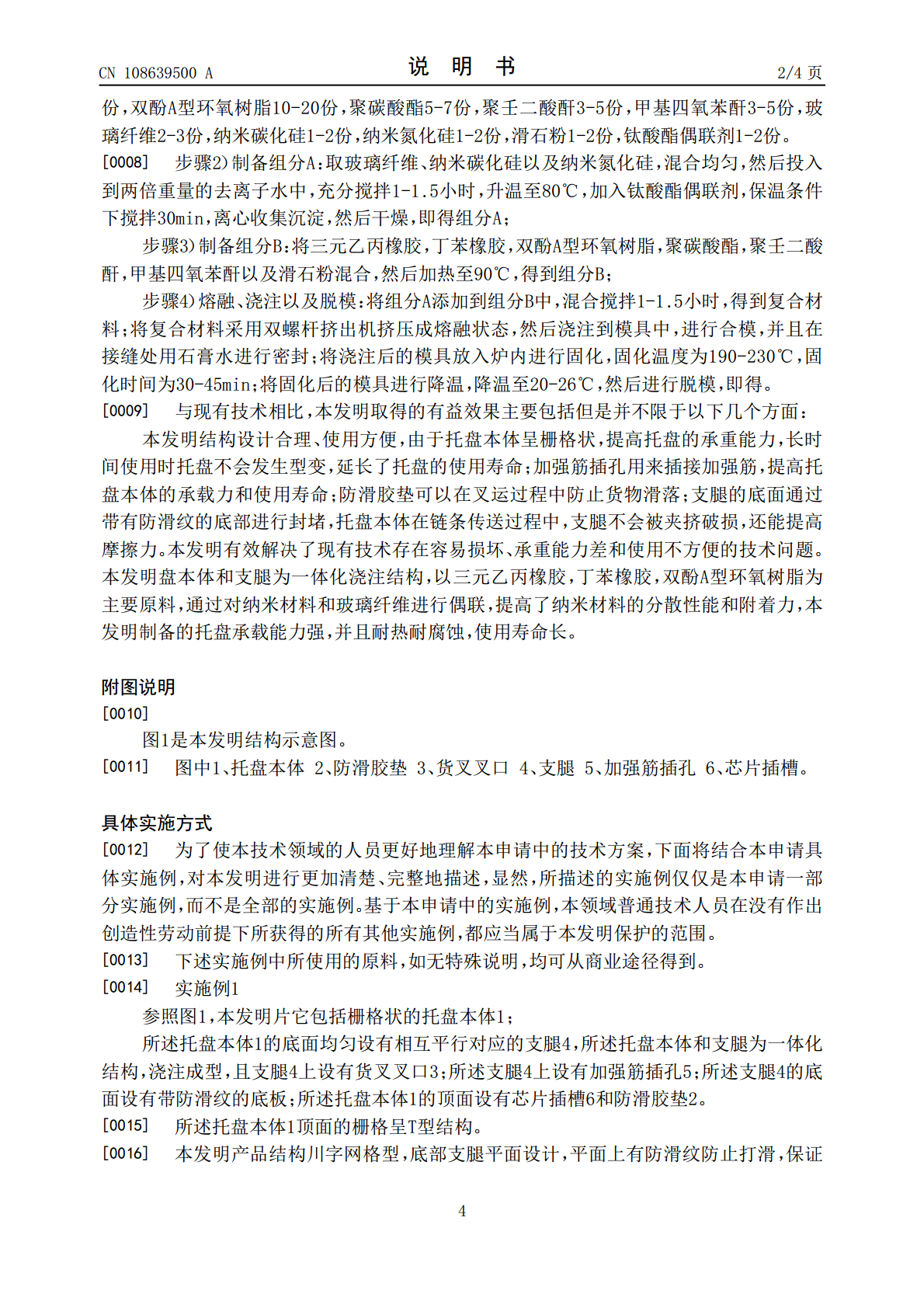

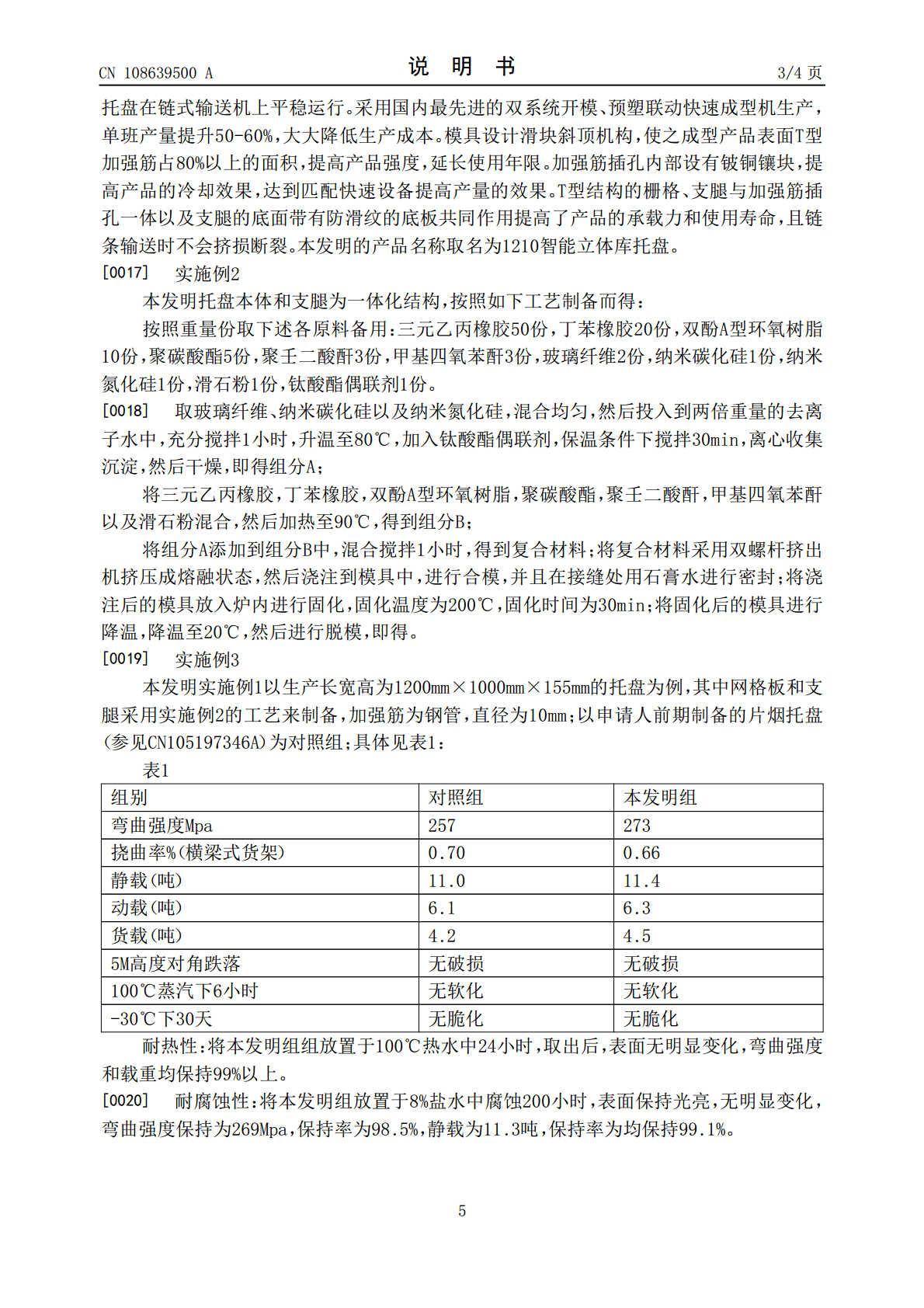

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108639500A(43)申请公布日2018.10.12(21)申请号201810595153.3(22)申请日2018.06.11(71)申请人山东力扬塑业有限公司地址276034山东省临沂市河东区民营工业园(72)发明人王艳(51)Int.Cl.B65D19/24(2006.01)B65D19/38(2006.01)B29C35/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种新型智能立体库托盘(57)摘要本发明公开了一种新型智能立体库托盘，它包括通过注塑成型的栅格状的托盘本体；所述托盘本体的底面均匀设有相互平行对应的支腿，且支腿上设有货叉叉口；所述支腿上设有加强筋插孔；所述支腿的底面设有带防滑纹的底板；所述托盘本体的顶面设有芯片插槽和防滑胶垫。由于托盘本体呈栅格状，提高托盘的承重能力，长时间使用时托盘不会发生型变，延长了托盘的使用寿命；加强筋插孔用来插接加强筋，提高托盘本体的承载力和使用寿命；防滑胶垫可以在叉运过程中防止货物滑落；支腿的底面通过带有防滑纹的底部进行封堵，托盘本体在链条传送过程中，支腿不会被夹挤破损，还能提高摩擦力。CN108639500ACN108639500A权利要求书1/1页1.一种新型智能立体库托盘，其特征是：它包括栅格状的托盘本体（1）；所述托盘本体（1）的底面均匀设有相互平行对应的支腿（4），所述托盘本体（1）和支腿（4）为一体化结构，采用浇注成型，且支腿（4）上设有货叉叉口（3）；所述支腿（4）上设有加强筋插孔（5）；所述支腿（4）的底面设有带防滑纹的底板；所述托盘本体（1）的顶面设有芯片插槽（6）和防滑胶垫（2）。2.根据权利要求书1所述的一种新型智能立体库托盘，其特征是，所述托盘本体（1）顶面的栅格呈T型结构。3.根据权利要求书1所述的一种新型智能立体库托盘，其特征是，所述托盘本体（1）和支腿（4）为一体化结构，其按照如下工艺制备而得：步骤1）称重，步骤2）制备组分A，步骤3）制备组分B，步骤4）熔融、浇注以及脱模。4.根据权利要求书1所述的一种新型智能立体库托盘，其特征是，所述托盘本体（1）和支腿（4）为一体化结构，按照如下工艺制备而得：步骤1）称重：按照重量份取下述各原料备用：三元乙丙橡胶50-70份，丁苯橡胶20-30份，双酚A型环氧树脂10-20份，聚碳酸酯5-7份，聚壬二酸酐3-5份，甲基四氧苯酐3-5份，玻璃纤维2-3份，纳米碳化硅1-2份，纳米氮化硅1-2份，滑石粉1-2份，钛酸酯偶联剂1-2份；步骤2）制备组分A：取玻璃纤维、纳米碳化硅以及纳米氮化硅，混合均匀，然后投入到两倍重量的去离子水中，充分搅拌1-1.5小时，升温至80℃，加入钛酸酯偶联剂，保温条件下搅拌30min，离心收集沉淀，然后干燥，即得组分A；步骤3）制备组分B：将三元乙丙橡胶，丁苯橡胶，双酚A型环氧树脂，聚碳酸酯，聚壬二酸酐，甲基四氧苯酐以及滑石粉混合，然后加热至90℃，得到组分B；步骤4）熔融、浇注以及脱模：将组分A添加到组分B中，混合搅拌1-1.5小时，得到复合材料；将复合材料挤压成熔融状态，然后浇注到模具中，进行合模，并且在接缝处用石膏水进行密封；将浇注后的模具放入炉内进行固化，固化温度为190-230℃，固化时间为30-45min；将固化后的模具进行降温，降温至20-26℃，然后进行脱模，即得。2CN108639500A说明书1/4页一种新型智能立体库托盘[0001]技术领域本发明属于托盘技术领域，涉及一种应用于大型货架及叉车搬运货物的托盘，具体涉及一种新型智能立体库托盘。背景技术[0002]现有技术的平板托盘，大多由塑料注塑成型，平板托盘下面平行设有三排支腿座，该三排支腿座能够使平板托盘的四周都便于叉车插持。但是在插持过程中，叉车的货叉容易碰伤支腿，长时间使用，托盘发生损坏。托盘由塑料注塑成型，坚固度低、承重能力差，堆放货物久了就会发生下凹、形变。在叉运货物的过程中，货物在托盘上容易滑落，使用起来不方便。申请人之前的专利技术重点对各种托盘的结构和材料进行了改进，专利技术“CN105348616A”公开了一种桶装水托盘，它包括托盘，所述托盘的两侧分别设有两个内凹的抬手；所述托盘的上面设有呈矩形阵列分布的圆形桶座凹槽；所述桶座凹槽对应的托盘背面设有桶颈凹槽；所述桶座凹槽和桶颈凹槽经连通孔连通。本发明结构设计合理、使用方便，装卸方便，运输过程中，矿泉水桶的底座和桶颈都经过固定，不会发生位移，有效的解决了现有技术存在运输不方便、容易破裂的技术问题。但是该托盘的结构并不适合叉运承载量较大的货物使用。专利技术“CN105197346A”公开了一种片烟托盘，其包括支腿，所述支腿之间设有插持孔；所述支腿的上面
