具有机载载荷测量装置的飞行器起落架以及飞行器.pdf

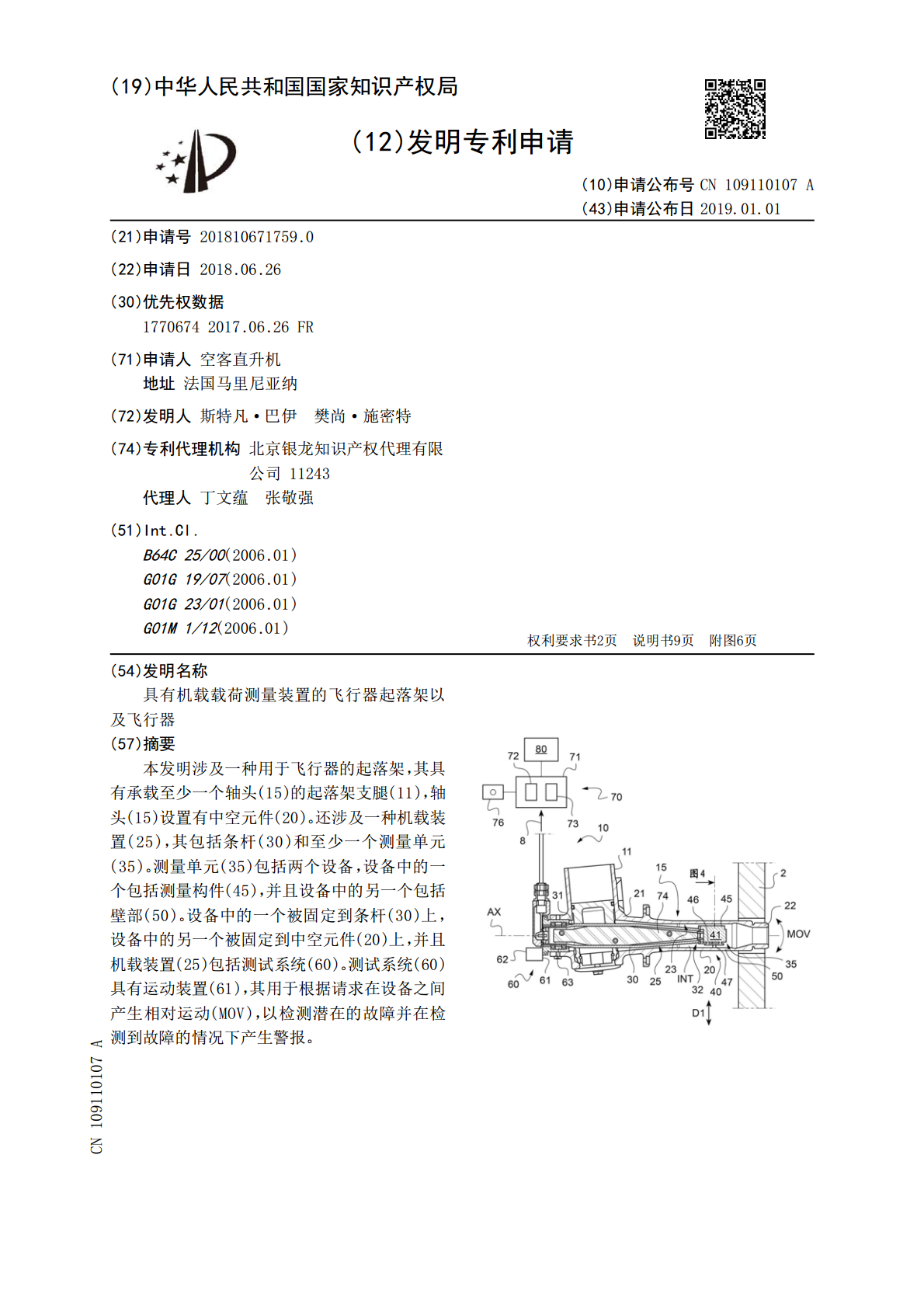

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109110107A(43)申请公布日2019.01.01(21)申请号201810671759.0(22)申请日2018.06.26(30)优先权数据17706742017.06.26FR(71)申请人空客直升机地址法国马里尼亚纳(72)发明人斯特凡·巴伊樊尚·施密特(74)专利代理机构北京银龙知识产权代理有限公司11243代理人丁文蕴张敬强(51)Int.Cl.B64C25/00(2006.01)G01G19/07(2006.01)G01G23/01(2006.01)G01M1/12(2006.01)权利要求书2页说明书9页附图6页(54)发明名称具有机载载荷测量装置的飞行器起落架以及飞行器(57)摘要本发明涉及一种用于飞行器的起落架，其具有承载至少一个轴头(15)的起落架支腿(11)，轴头(15)设置有中空元件(20)。还涉及一种机载装置(25)，其包括条杆(30)和至少一个测量单元(35)。测量单元(35)包括两个设备，设备中的一个包括测量构件(45)，并且设备中的另一个包括壁部(50)。设备中的一个被固定到条杆(30)上，设备中的另一个被固定到中空元件(20)上，并且机载装置(25)包括测试系统(60)。测试系统(60)具有运动装置(61)，其用于根据请求在设备之间产生相对运动(MOV)，以检测潜在的故障并在检测到故障的情况下产生警报。CN109110107ACN109110107A权利要求书1/2页1.一种用于飞行器(G)的起落架(10)，所述起落架(10)具有承载至少一个轴头(15)的起落架支腿(11)，所述轴头(15)设置有中空元件(20)，所述起落架(10)还包括机载装置(25)，所述机载装置(25)包括在所述中空元件(20)的内部(INT)从固定端部(31)延伸至自由端部(32)的条杆(30)，所述机载装置(25)还包括至少一个测量单元(35)，所述至少一个测量单元(35)包括两个彼此配合的设备，以进行与所述条杆(30)和所述中空元件(20)的内侧的面部(23)之间的距离有关的测量，两个所述设备中的一个包括形成设置在所述中空元件(20)内的传感器(40)的一部分的测量构件(45)，两个所述设备中的另一个包括面向所述传感器(40)的壁部(50)，所述传感器(40)发送随距离而变化的信号，两个所述设备中的一个被固定到所述条杆(30)上，并且两个所述设备中的另一个被固定到所述中空元件(20)上，其中所述机载装置(25)包括测试系统(60)，所述测试系统(60)具有运动装置(61)，所述运动装置(61)根据请求而操作，以在所述测量单元的两个所述设备之间产生相对运动(MOV)，所述测试系统还具有连接至所述传感器(40)的计算机(70)，所述计算机(70)被配置成在产生所述相对运动(MOV)时处理信号，以检测所述传感器的任何潜在的故障并在检测到故障的情况下产生警报。2.根据权利要求1所述的起落架，其中，所述壁部(50)是所述中空元件(20)的一部分，所述壁部设置有所述面部，并且所述传感器(40)被固定到所述条杆(30)上。3.根据权利要求2所述的起落架，其中，所述中空元件(20)从固定到所述起落架支腿(11)上的第一端部(21)延伸至承载至少一个接地构件(2)的第二端部(22)。4.根据权利要求2所述的起落架，其中，所述轴头(15)包括从固定到所述起落架支腿(11)上的第一端部区域延伸至承载至少一个接地构件(2)的第二端部区域的中空支柱(19)，所述中空元件(20)固定到所述中空支柱(19)上并且设置在所述中空支柱(19)内。5.根据权利要求1所述的起落架，其中，所述壁部(50)是所述条杆(30)的一部分，并且所述传感器(40)被固定到所述中空元件(20)上。6.根据权利要求1所述的起落架，其中，所述传感器(40)包括主体(41)和测量构件(45)，所述测量构件(45)包括从所述主体(41)伸出并且承载触头(47)的拉杆(46)，所述触头(47)与所述壁部(50)接触，所述拉杆(46)沿着从所述传感器(40)朝向所述壁部(50)的第一方向(D1)相对于所述主体(41)自由地平移运动，并且所述相对运动(MOV)是所述测量构件(45)相对于所述壁部(50)的平移运动。7.根据权利要求6所述的起落架，其中，所述运动装置(61)包括能在与所述第一方向(D1)正交的平面(P1)中平移运动的指状物(66)，所述指状物(66)在所述主体(41)中的槽(42)中滑动，所述传感器(40)包括在所述主体(41)中的肩部(48)，所述肩部被固定到所述拉杆(46)上，弹簧构件(43)压靠在所述肩部(48)上并且倾向于使所述指状物(47)远离所述主体(41)运动，所述
